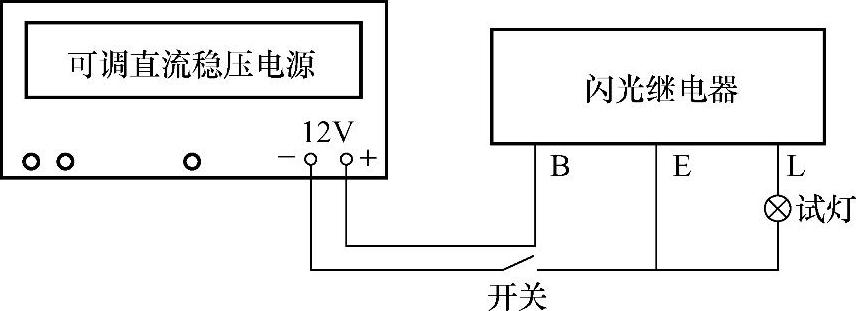

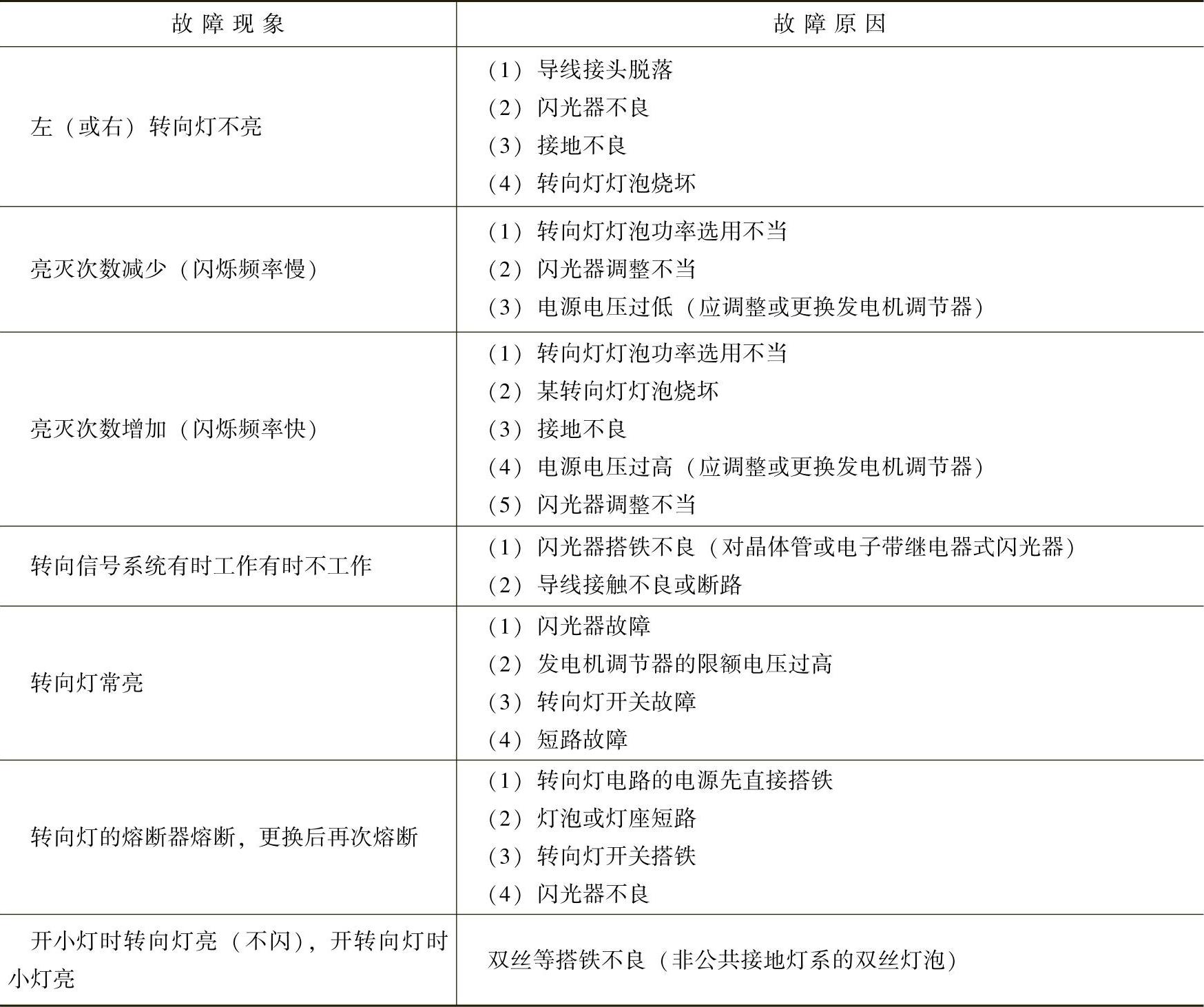

【摘要】：在检修该故障时，一定要首先弄懂该车转向信号系统的原理图和各器件间的实质连接关系。表7-3 转向灯信号系统常见故障（续）5.闪光继电器的检查将稳压电源、闪光继电器、试灯按照图7-49接入试验电路，检测闪光继电器工作情况。如果灯泡能够正常闪烁，则闪光继电器完好；如果灯泡不亮则表明闪光继电器损坏。

汽车灯系的故障为两类：一是器件本身的故障，一是电路存在的故障。应先检查器件本身的故障，如没有，则应按系统的电路逐级检查，认真查明出现故障的原因及可能存在的隐患，然后加以排除。在处理故障时，一般应重点检查是否有短路或断路故障，可采用试灯和万用表进行检查。

1.汽车灯系断路故障检查

（1）用试灯检查

将试灯的一端夹在发动机或车架上（即搭铁），接通灯开关，把试灯的另一端与蓄电池到该灯之间连线上的各触点相接触，如灯亮，再与第二个触点接触……直至试灯不亮为止。则断路处即在试灯亮时的测试点与试灯不亮时的测试点之间。

（2）用万用表直流电压挡检查

方法与试灯相同。万用表“-”表笔搭铁，“+”表笔分别与蓄电池到该灯之间连线上各触点相接触，检测其电源电压是否正常，如不正常，则断路发生在有电压指示和无电压指示两个被测试点之间的这段电路中。

2.汽车灯系搭铁故障检查

当接通灯开关时，熔断器立即烧坏，说明开关所接通的灯系电路有短路搭铁故障，其搭铁故障部位在灯开关与灯之间。

（1）用试灯检查

首先断开导线与灯及灯开关连接处的导线，将试灯一端与蓄电池“+”极相连，另一端与接灯（或灯开关）的线头相连接，如试灯亮，说明有搭铁故障存在，此时逐个拆开从灯开关到灯之间导线上的各个触点，如灯灭，则搭铁故障发生在灯灭时拆开点与上一个拆开点之间的导线上。

（2）用万用表电阻挡检查

将万用表一只表笔搭铁，另一只表笔与接灯的导线线头相连接，如万用表读数为零，说明有搭铁故障存在。检查方法与试灯相同。
