汽车前照灯调整技巧-汽车机电维修工从业上岗一本通
【摘要】：两侧的垂直线VL—VL和VR—VR分别为被检车辆左右前照灯基准中心的垂直线。3）根据检测标准，检测调整前照灯光束的照射位置时，对远、近双光束灯应以检测调整近光光束为主。因此目前广泛采用前照灯校正仪对汽车前照灯进行检测。重复上述两项操作，对另一只前照灯进行检测前照灯的调整如果检测前照灯的光束不符合要求，应通过调节螺钉，使其达到规定标准。
1.利用屏幕检验与调整前照灯
（1）检测前的准备
将车辆停置于屏幕前，并与屏幕垂直，使前照灯基准中心距屏幕10m，在屏幕上确定与前照灯基准中心离地面距离H等高的水平基准线及以车辆纵向中心平面在屏幕上的投影线为基准确定的左右前照灯基准中心位置线。分别测量左右远近光束的水平或垂直照射方位的偏移值，如图7-45所示。
图7-45 利用屏幕检验与调整前照灯
屏幕上画有三条垂直线和三条水平线：
中间垂直线V—V与被检车辆的纵向中心垂直面对齐。
两侧的垂直线VL—VL和VR—VR分别为被检车辆左右前照灯基准中心的垂直线。
水平线中的h—h线与被检车辆前照灯的基准中心等高，距地面高度为H；H为被检车辆前照灯基准中心距地面的高度，其值视被检车型而定。
中间水平线与被检车辆前照灯远光光束的中心等高，距地面高度为H1，H1=0.85～0.90H。
下侧水平线与被检车辆前照灯近光光束的中心等高，距地面高度为H2，H2=0.60～0.80H。
（2）检测步骤
1）遮盖住一边的前照灯，然后打开前照灯的近光开关，未被遮盖的前照灯的近光明暗截止线转角或光束中心应落在图中下边水平线与VL—VL或VR—VR线的交点位置上，否则为光束照射位置偏斜。其偏斜方向和偏斜量可在屏幕上直接测量。
2）用同样方法，检测另一边前照灯近光光束照射位置。
3）根据检测标准，检测调整前照灯光束的照射位置时，对远、近双光束灯应以检测调整近光光束为主。对于远光单光束前照灯，则要检测远光光束的照射位置。其光束中心应落在中间水平线与VL—VL或VR—VR线的交点位置上。
用屏幕法检测前照灯简单易行，但只能检测出光束的照射位置，不能检测发光强度。为适应不同车型的检测，需经常更换屏幕，检测效率低，同时，需要占用较大场地。因此目前广泛采用前照灯校正仪对汽车前照灯进行检测。
2.利用前照灯检验仪检验与调整前照灯
前照灯检验仪根据其结构与原理的不同，可分为聚光式、屏幕式、投影式以及自动追踪式4种。它们的检验项目基本相同。可以检验前照灯的光束照射位置与发光强度（cd）或光照度（lx）。
国产QD-2型前照灯检验仪属于屏幕式，结构如图7-46所示，其光度指示装置如图7-47所示。
图7-46 QD-2型前照灯检验仪
1—对正器 2—光度选择按钮 3—观察窗盖 4—观察窗 5—仪器箱 6—透镜 7—仪器移动把手 8—支架 9—仪器箱升降手轮 10—仪器箱调度指示标 11—光度表 12—光束照射方向参考表 13—光束照射方向选择指示旋钮

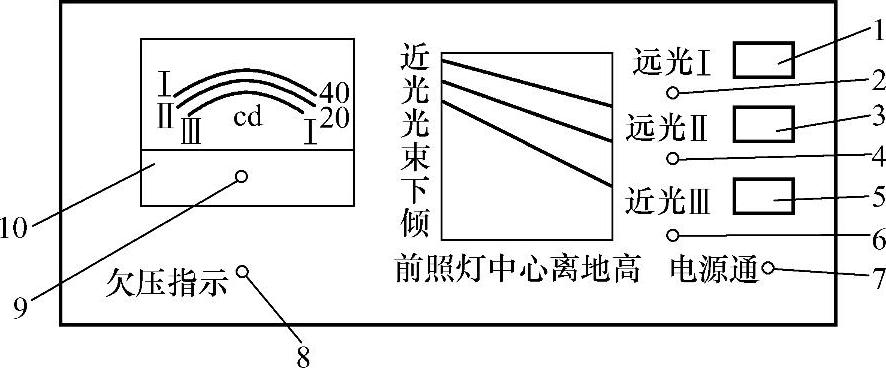

图7-47 光度指示装置
1—远光Ⅰ按键 2—远光Ⅰ调零旋钮 3—远光Ⅱ按键 4—远光Ⅱ调零旋钮 5—近光按键 6—近光调零旋钮 7—电源开关 8—电源电压指示灯 9—光度表调零旋钮 10—光度表
（1）检测前照灯近光灯步骤
1）检测近光光束的下倾值：打开近光灯，调整光束，使其通过透镜射到仪表的屏幕上，由观察窗口目视，转动光束照射方向，旋转指示旋钮，使光斑明暗截止线左端呈水平的部分与屏幕上的实线重合。此时，光束照射方向选择旋钮上的读数即为下倾值，单位cm。
2）检测近光光束的左右偏移值：光束左右偏移量为近光光斑明暗截止线的转角点与仪器屏幕上的V—V线偏移值，单位cm。如明暗截止线的转角在V—V线左边10cm的刻线上，就表示近光光束中心的左偏值为10cm。
3）检测近光暗区的发光强度：使近光光斑的明暗截止线左侧水平部分与仪器屏幕上的实线重合，按下近光按键开关，直接从光度表读数，其读数小于625cd为合格，否则为不合格。
（2）检测前照灯远光灯步骤
1）检测远光光束方向：变换前照灯为远光，直接从屏幕上检测光束是否符合要求，远光光束照射到屏幕上的最亮部分的中心与屏幕上的圆孔重合，其偏移值可直接从屏幕上读出。
2）检测远光的发光强度：按下远光Ⅰ按键开关，如果最大发光强度不超过20000cd，再按下远光Ⅱ按键开关，从光度表读数，如最小发光强度不大于15000cd，即符合有关规定。
（3）重复上述两项操作，对另一只前照灯进行检测
（4）前照灯的调整
如果检测前照灯的光束不符合要求，应通过调节螺钉，使其达到规定标准。调整部位如图7-48所示。

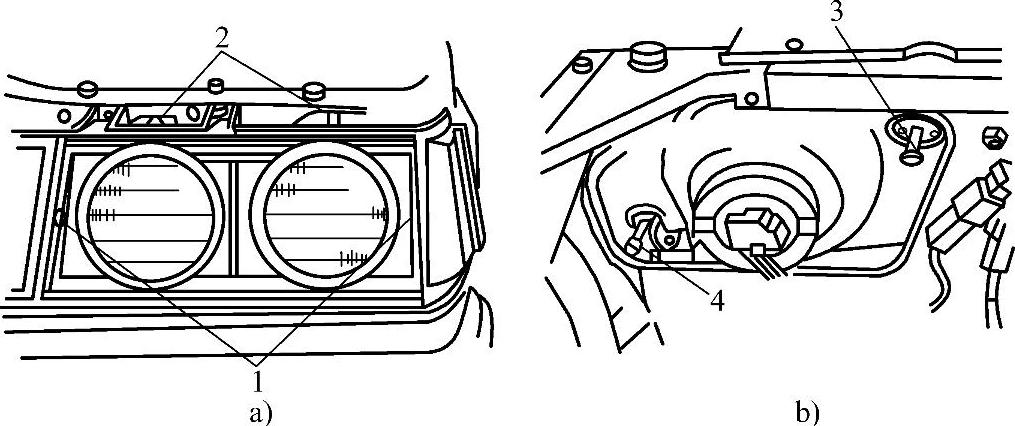

图7-48 前照灯的调整部位
a）外侧调整式 b）内侧调整式
1，3—左右调整螺钉 2，4—上下调整螺钉
