1.火花塞
(1)拆卸火花塞
依次拆下火花塞上的高压分线。在拆下高压分线时,应做好各缸的记号,以免搞乱、装错。
拆卸高压分线时,不要抓住电线猛拉,应该抓住高压分线末端的防尘套扭转着卸下电线。
拆卸火花塞前,要清除火花塞孔处的杂物和灰尘。可用嘴吹去灰尘和杂物;如果不易吹掉,可用抹布和旋具进行清除。用布块堵住火花塞孔,防止垫圈、铁屑等杂物从火花塞孔中落入汽缸,以免造成“拉缸”及其他部件损坏。
用火花塞套筒逐一卸下各缸的火花塞。拆卸时火花塞套筒要确实套牢火花塞,否则,会损坏火花塞的绝缘磁体,引起漏电。为了稳妥,可用一只手扶住火花塞套筒并轻压套筒,另一只手转动套筒,来卸下火花塞,卸下的火花塞应按顺序排好。
(2)检查火花塞
火花塞的正常状态是绝缘体端部颜色变成灰白到淡黄色。在绝缘体端部及电极上有少量易刮去或刷去的粉状堆积。壳体内呈淡灰色或由黄色到棕黑色的堆积物。上述现象表明选用的火花塞正确,发动机燃烧正常。
如发现火花塞绝缘体顶端起疤、破裂或电极熔化、烧蚀都表明火花塞已烧坏,如图6-19所示,应进行更换。
对燃烧状态不好的火花塞,应先进行清洁,去除火花塞磁体上的积炭和污迹,然后检验其性能。有条件应使用火花塞清洁器清洁火花塞。
检查时经验做法是:将火花塞放置在缸体上(使火花塞能与缸体导通),用从点火线圈出来的中央高压线触到火花塞的接线柱上(不能有间隙),如图6-20所示,打开点火开关使高压电跳火,让高压电通过火花塞,如果从火花塞间隙处跳火,说明火花塞是好的;如果不从间隙处跳火,说明火花塞的内部磁体的绝缘已被击穿,必须更换这只火花塞。

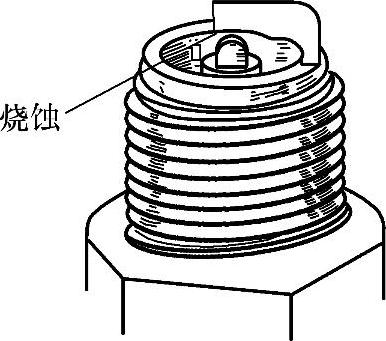

图6-19 火花塞电极烧蚀

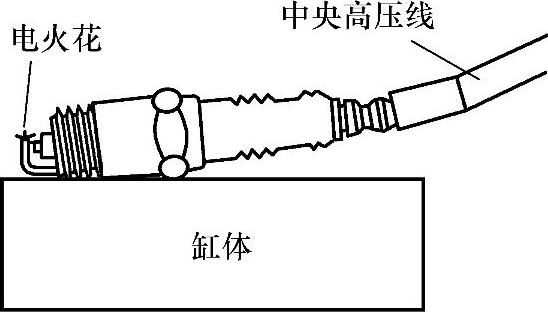

图6-20 火花塞检验
(3)清洁火花塞
检查火花塞的绝缘体,如有油污和积炭,应清洗干净,瓷芯如有损坏、破裂,应予更换。清除积炭时,不要用火焰烧烤。
(4)检查、调整火花塞电极间隙
火花塞的间隙因车型不同而异,可以从随车手册中查到。如果找不到适当的依据,火花塞的电极间隙一般可按0.7~0.9mm调整间隙。触点间隙过小,触点容易烧蚀;触点间隙过大,火花塞跳火会变弱,甚至断火。
图6-21 用火花塞量规测量调整电极间隙
如果有火花塞量规,可用来测量火花塞电极间隙,如图6-21所示。如果手边没有量规,可用折断的钢锯片或刀片来代替量规,测量火花塞间隙。火花塞间隙太大时,可用旋具柄轻轻敲打外电极来调整,但不要用力过大,否则外电极可能因过度弯曲而损坏;如果间隙过小时,可用“一”字头的旋具插入电极间,扳动旋具把间隙调整到要求为止。如果电极间隙不符合要求,应进行调整。调整间隙时,只能弯动旁电极,不能弯动中心电极,以免损坏绝缘体。
火花塞间隙调整好之后,外电极与中央电极应略成直角,如过度偏曲或电极烧蚀成圆形,则该火花塞不能再使用,应更换新品。
(5)安装火花塞
安装火花塞时,先用手抓住火花塞的尾部,对准火花塞孔,用手拧上几圈,然后再用火花塞套筒拧紧。如果用手拧入感觉有困难或费力,应把火花塞取下来,再试一次,千万不要勉强拧入,以免损坏螺纹孔。为使火花塞安装顺利,可以在火花塞螺纹上涂抹一点机油。
在安装火花塞时,为保证密封性,不能使火花塞槽内有异物。火花塞不能拧得太紧,其拧紧力矩为20N·m,以免损坏密封垫片而影响导热性能。
连接高压线时,要注意各缸线的顺序,不要插错。起动发动机,查看有没有严重的抖动或放炮声。如果有抖动或放炮声,说明把各缸高压线插错了,应重新安插高压线。
(6)更换火花塞
火花塞是汽车的消耗零件之一,一般使用寿命约为20000~30000km。火花塞使用达到寿命终了时,电极的放电部分会烧蚀成圆形,因此必须更换。如果舍不得更换老化的火花塞,仍然勉强使用,不但汽车起动困难,而且汽车还比较费油。
(7)火花塞的型号
火花塞有许多类型,不同的汽车发动机使用的型号不尽相同。在更换前,应了解所使用汽车的发动机用火花塞的类型,查阅随车手册就可以知道。
在更换新火花塞时,应将新、旧火花塞比较一下螺纹部分的长度,如果这部分长了,火花塞会凸进燃烧室中碰撞活塞顶。
使用中如果发现火花塞经常有积炭存积和断火现象则表示太冷,应换用热型火花塞;若发现其有炽热点火现象,汽缸中发出冲击声,即表示过热,应换用冷型火花塞。火花塞安装的紧度要适当,以防造成漏气、垫圈损坏或绝缘体温度过高等现象。
应经常保持分电器清洁,要定期除尘并检查分电器盖是否有裂纹。如果各触点磨损严重应更换分电器盖。在拆下分电器盖时,可向分电器轴的润滑毛毡内注入几滴润滑油。无触点点火系统由于没有触点,此部分不需定期进行维护。如果怀疑其有故障,应检查磁极间隙(0.30~0.40mm)。磁极间隙一般是固定的,不可调整,如果没有特殊情况,则不需要检查磁极间隙。
3.点火线圈
点火线圈是将电源的低电压转变成点火所需的高电压的基本装置。点火线圈只是在起动时才达到满负载工作,在一般情况下很少出现故障。为防止漏电,应保持各部件清洁、干燥。如发现点火线圈的填料冒出,应予以更换。
点火线圈的一次电阻和电感比较小,晶体管无触点点火系统使用的是高能点火线圈,点火能量较普通点火线圈高1.5~2.0倍。
(1)点火线圈故障表现形式
低压电路电流过量而发热,使绝缘体变质以至烧损,引起低压电路的短路或断路,影响高压线圈电压产生,导致点火线圈工作不良;一次绕组或二次绕组断路,或两者绕组间绝缘损坏、短路或搭铁;火花塞间隙过大,点火线圈端头的塑料外套潮湿或有导电体,高压电流借导体通到低压接线柱构成回路,将塑胶烧坏而引起短路,形成高压线火花微弱或无火花;点火线圈绝缘盖有裂纹,造成漏电。
(2)检测晶体管点火线圈的电阻
以捷达轿车为例,点火线圈的一次电阻,即接线柱1(绿色线)和接线柱(黑色线)之间的阻值应为0.52~0.76Ω;二次电阻,即接线柱4(高压线插头)和15(黑色线)之间的阻值应为2.4~3.5kΩ。
(3)外观检查
点火线圈有无损坏或漏电现象,如有,应更换。
4.晶体管点火控制单元
我们以捷达轿车发动机点火系统为例,介绍其检修内容。
晶体管点火控制单元是汽车专用的电路模块,具有限流、闭合角控制、停机自动断电保护、高压断电保护及大功率晶体管截止钳位保护等功能。
控制单元受分电器的点火信号发生器输出电压信号的控制使点火线圈的一次电路接通或断开,并将电流限定在7.5A,从而在点火线圈的二次绕组内产生高压。晶体管点火控制单元的检查步骤如下:
1)压下卡箍,将接头从晶体管点火控制单元上拔下;
2)将万用表接到插头2和4触点间,如图6-22所示;
3)打开点火开关,测量值为蓄电池电压;
4)关闭点火开关,重新将插头接到晶体管点火控制单元上;
5)拔下分电器上的插头,将万用表接到点火线圈的接线柱1(-)和15(+)之间,如图6-23所示。
6)打开点火开关,测量值至少2.0V,且1~2s后必须降至零,否则更换晶体管点火控制单元,且检查点火线圈的密封件是否丢失,如必要应更换点火线圈;

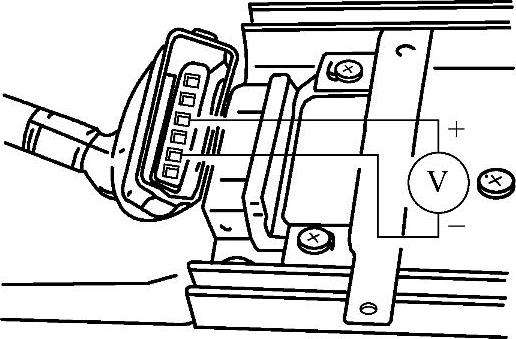

图6-22 用万用表测量2、4触点间的电压
图6-23 用万用表测量点火线圈接线柱1(-)和15(+)
7)将霍尔传感器接头的中间导线瞬间接地,显示电压必须上升到2V以上,否则检查并排除线路故障,或更换晶体管点火控制单元;
8)断开点火开关,将万用表接到霍尔传感器的接线柱1(-)和15(+)之间;
9)打开点火开关,其电压值应不低于5V;若为0V或低于5V,则应检查晶体管点火控制单元3号点和5号点间的电压;若电压值为5V以上,则分别检查控制单元与霍尔传感器间是否有电路故障并排除;如果电压值低于5V或为0V,则应更换晶体管点火控制单元。
5.晶体管点火控制单元使用注意事项
当进行晶体管点火控制单元的检修时,为避免人员伤害或损坏点火装置应注意下列各点。
1)拆、接点火装置的各种导线,包括高压线和检测仪器的电线,均要在发动机熄火的状态下进行。
2)当利用起动机带动发动机而又不使发动机点火的情况下(如检查汽缸压力时),应先拔下分电器上的高压线并将其搭铁。
3)如果使用带快速充电设备的起动辅助装置,其最高电压不允许超过16.5V,使用时间不许超过1min。
4)清洗发动机只能在熄火状态下进行。
5)在进行电焊和点焊式焊接时,要先拆去蓄电池的搭铁线。
6)如果点火装置有故障需要拖动汽车时,应先拔下晶体管点火控制装置上的插头。
7)不能将电容器接到接线柱1(-)上。
8)只能使用1kΩ的分火头。
9)为消除高压线干扰只能使用1kΩ的电阻和1~5kΩ的火花塞插头。
6.高压线
高压线主要作用是传递高压电给火花塞。由于其工作的环境温度变化大,易出现绝缘层老化、裂口等现象。它的主要故障现象有高压线漏电,插头接触不良,高压线失效等。
高压线的阻值是一个重要的参数。火花塞高压线插头电阻:(5±0.1)kΩ。防干扰头电阻:(1±0.4)kΩ。高压线整体电阻:中心电阻为0~2.8kΩ,分火线电阻为0.6~7.4kΩ。上述各阻值的测量点如图6-24所示。
高压线检测方法:拔下分电器上中央插孔高压线,使其端头距发动机缸体约5~7mm。然后起动发动机,观察端头是否跳火。如无火花,则更换该根高压线。
7.普通有触点分电器的检修
(1)清洁分电器内部
图6-24 各阻值的测量点
a)检查分火头电阻 b)检查火花塞插头电阻 c)检查防干扰接头电阻 d)检查高压线的整体电阻
分开分电器盖的卡簧,卸下分电器盖。用抹布擦拭分电器盖的外部,如图6-25所示,目视分电器盖有无破损或龟裂的痕迹,分电器盖出现破损或龟裂现象必须更换。
对分电器盖内部也是用抹布擦拭干净,检查内部有无破损或龟裂现象,如果有上述现象,就需要更换新品,否则会出现高压电短路或漏电故障。
检查中央电极的炭棒及弹簧,用手或旋具轻压中央电极,松开时,电极应能弹回原位。中央电极的炭棒及弹簧如果损坏,应更换分电器盖。
用布擦净分火头,检查分火头有没有裂纹或破损。如果有龟裂或破损,应及时更换。组合时分火头安装孔内的凸起部分须对准分电器上的凹口平面,才能顺利插回。
当分电器盖装到分电器上时,要用卡簧固定住,并检查各个分缸高压线是否套牢。
用旋具和抹布将分电器内断电器处的污物擦拭干净。

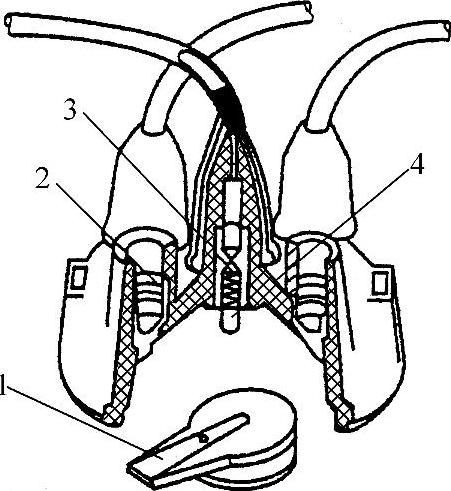

图6-25 分电器盖及分火头
1—分火头 2—侧电极 3—中心电极 4—碳金
(2)补充润滑点的油脂
润滑凸轮油毡等处,取下分电器轴上的油杯装满油脂后,装回原处并旋紧油杯一圈,以压入润滑脂进行润滑;在分电器凸轮顶毛毡上滴入3~4滴机油,在分电器断电臂轴上滴入1滴机油,擦凸轮的毛毡上滴入2~3滴机油。应注意断电臂轴等处不要过多地加机油,以防机油污染触点,使点火中断。
(3)研磨触点
触点在使用一段时间后,触点表面会因电弧产生凹凸不平的现象。因此,需要用水磨砂纸进行磨合。如果触点表面烧蚀,会造成电火花不良,而且还会影响点火正时,轻者发动机怠速不稳,加速不良;重者发动机无法起动。
将水磨砂纸对折成1cm×6cm的长条,使砂纸的面向外,插进触点间(此时触点应处于闭合状态),来回抽拉砂纸研磨触点的工作面。待触点工作面上的烧蚀痕迹被磨除后,再用较硬的纸板将触点擦干净。
(4)装复分电器盖
装回分火头、分电器盖并将高压线插到底。注意高压分线的防尘套必须完好无损。有的车型的高压分线是特制的防干扰线,不能用普通高压线来代替。
(5)调整触点间隙
触点研磨后,应调整触点间隙。触点的标准间隙为0.35~0.45cm。
调整触点间隙时,可按以下步骤进行调整:
1)转动发动机将触点张开;
2)用起动手柄转动发动机曲轴,直到分电器触点完全打开为止,如图6-26所示。
先松开固定螺钉,将选用合适厚度的厚薄规片(0.35~0.45mm)插在触点间,用旋具转动调整螺钉,推拉厚薄规稍感有阻力为合适,然后将固定螺钉拧紧并且再次复查,如图6-27所示。

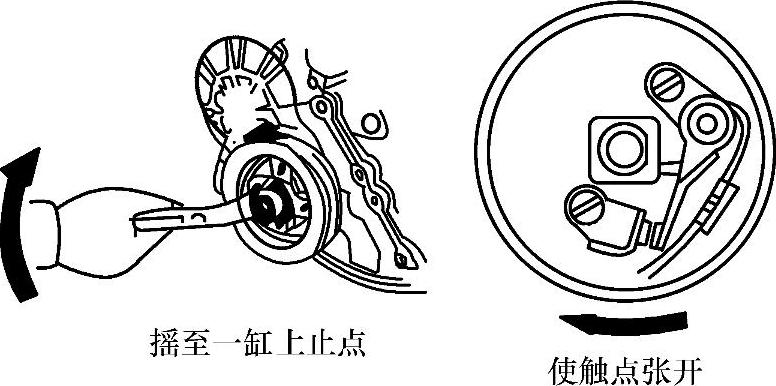

图6-26 摇转曲轴使触点张开

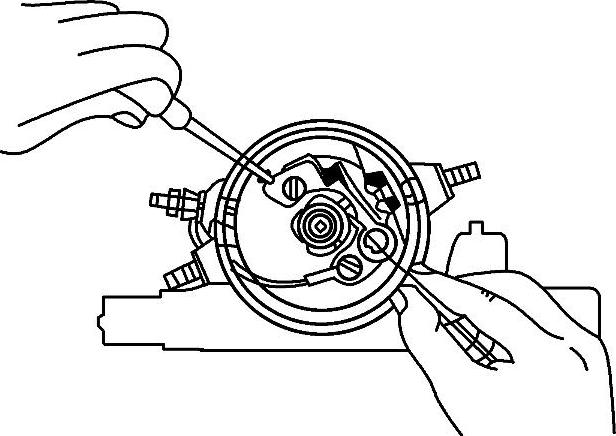

图6-27 调整分电器触点间隙
(6)检查电容器
电容器应安装牢固,引线不能有断损。否则,断电器触点易烧蚀。电容器外表破损,应及时更换。
