汽车机电维修工常用点火系统配件

【摘要】:在汽车点火系统中,因为各种型号的不同,其常用部件也略有不同,接下来介绍点火系统中最常见、常用的几大部件,它们是:1.分电器传统分电器由断电器、配电器、电容器和点火提前机构等组成,如图6-3所示。表6-2 火花塞裙部长度和热值第三部分为汉语拼音字母,表示火花塞派生产品、结构特性、材料特性及特殊技术要求等。

汽车点火系统中,因为各种型号的不同,其常用部件也略有不同,接下来介绍点火系统中最常见、常用的几大部件,它们是:

1.电器

(1)传统分电器

由断电器、配电器、电容器和点火提前机构等组成,如图6-3所示。

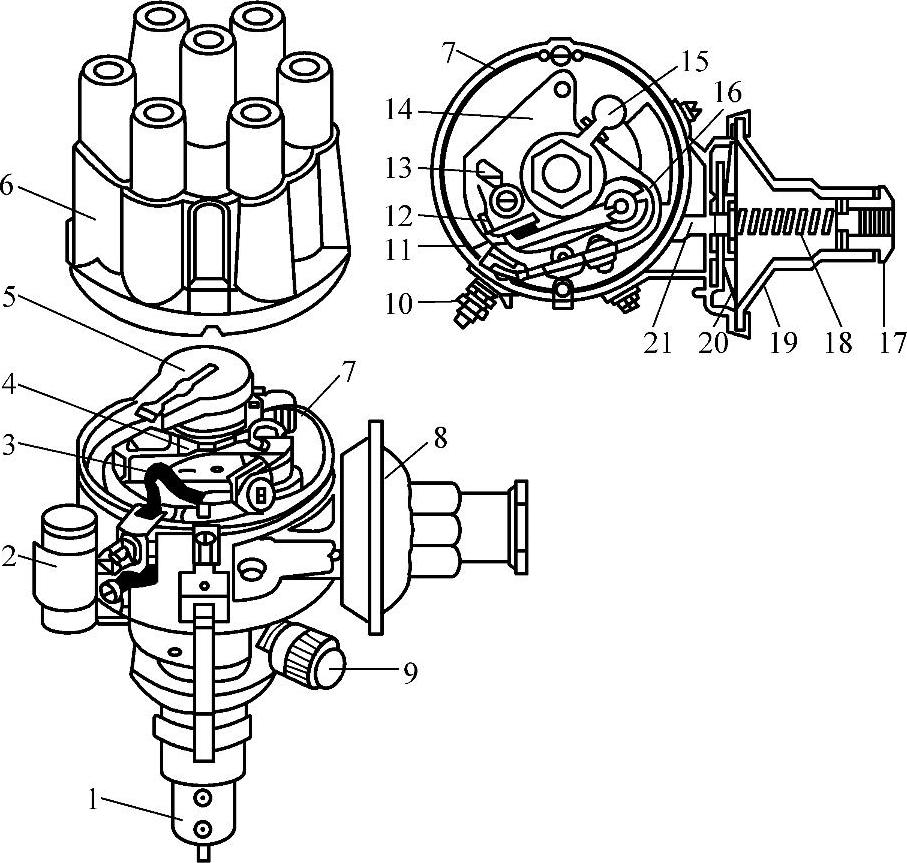

图6-3 分电器结构示意图

1—联轴节 2—电容器 3—触点及断电器底板总成 4—凸轮 5—分火头 6—分电器盖 7—分电器壳体 8—真空提前调节器 9—油杯 10—接线柱 11—活动触点臂 12—固定触点及支架 13—偏心螺钉 14—活动底板 15—油毡及夹圈 16—触点臂弹簧 17—螺母 18—弹簧 19—真空提前调节器外壳 20—真空提前调节器膜片 21—拉杆


图6-4 装有霍尔发生器的分电器结构

1—触发叶轮 2—霍尔传感器 3—真空点火提前调节装置 4—分电器外壳 5—托盘 6—分火头

(2)无触点分电器

主要由点火信号发生器、配电器和点火提前调节装置组成。配电器和离心式点火提前调节装置与传统分电器相类似。霍尔效应式分电器的真空点火提前调节装置拉杆拉动的是装有霍尔传感器的托盘,见图6-4中的5。磁脉冲式分电器的点火提前调节装置拉杆拉动的是与固定爪极相连的托板,见图6-5中3。

2.点火线圈

点火线圈由一次绕组、二次绕组和铁心等组成。按磁路的结构形式不同,可分为开磁路式点火线圈和闭磁路式点火线圈。

(1)开磁路式点火线圈

开磁路式点火线圈的结构如图6-6所示。

点火线圈的中心是用硅钢片叠成的铁心,在铁心外面套上绝缘的纸板套管,套管上绕有二次绕组,它用直径为0.06~0.10mm的漆包线绕11000~23000匝。一次绕组用直径为0.5~1.0mm的高强漆包线,绕在二次绕组的外面,以利于散热,一般绕230~370匝。绕组绕好后在真空中浸以石蜡和松香的混合物,以增强绝缘。绕组和外壳之间装有导磁钢套,底部有瓷质绝缘支座,上部有绝缘盖,外壳内充满沥青或变压器油等绝缘物,加强绝缘并防止潮气侵入。

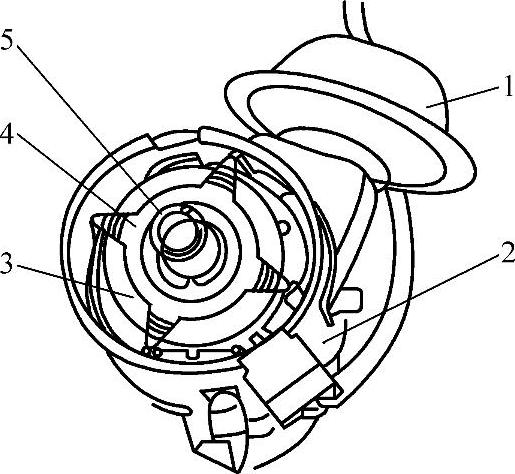

图6-5 磁脉冲式分电器结构

1—真空点火提前调节装置 2—分电器壳 3—托板 4—信号转子 5—转子轴

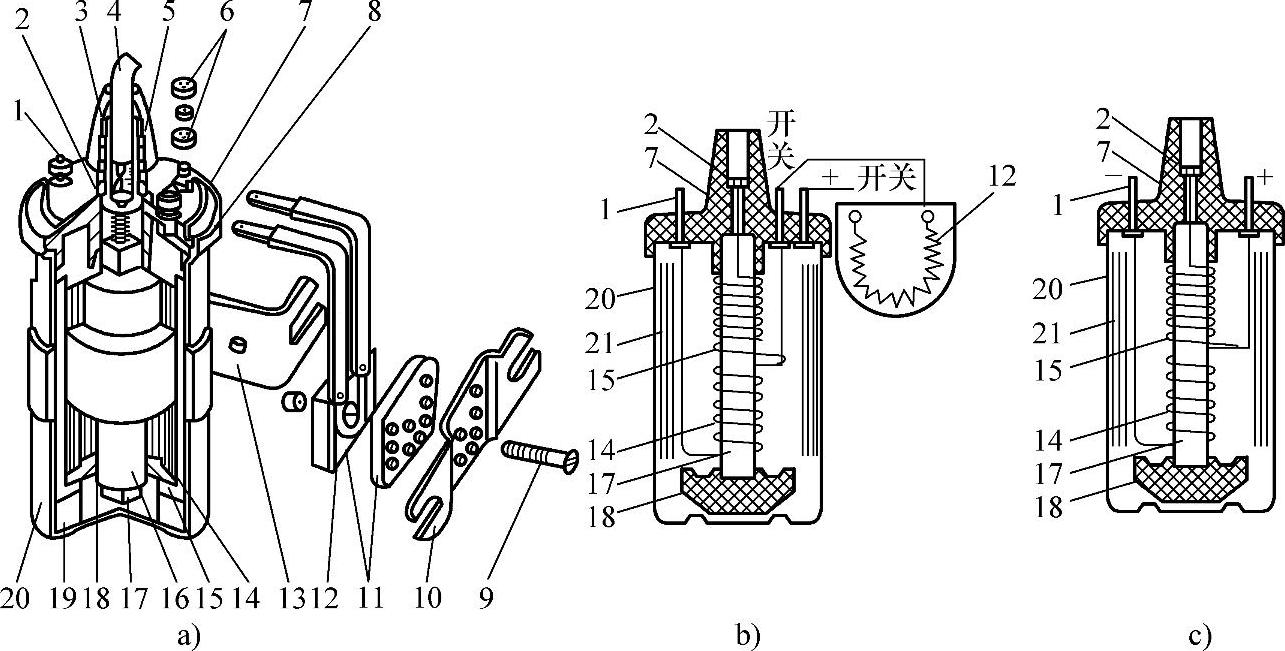

图6-6 开磁路式点火线圈

a)结构示意图 b)三接线柱式原理图 c)二接线柱式原理图

1—“-”接线柱 2—二次绕组引出头及弹簧 3—橡胶罩 4—高压阻尼线 5—高压线插座 6—螺母及垫片 7—绝缘盖 8—橡胶密封圈 9—螺钉及螺母 10—附加电阻盖 11—附加电子瓷质绝缘体 12—附加电阻及接线片 13—固定夹 14—一次绕组 15—二次绕组 16—绝缘纸 17—铁心 18—瓷绝缘体 19—沥青材料 20—外壳 21—导磁钢套

(2)闭磁路式点火线圈

闭磁路式点火线圈的结构如图6-7所示。

在“口”字形或“日”字形铁心内绕有一次绕组,在一次绕组外面绕有二次绕组。一次绕组在铁心中的磁通,通过铁心形成闭合磁路,故称其为闭磁路式点火线圈。

与开磁路式点火线圈相比,闭磁路式点火线圈具有漏磁少、转换效率高、体积小、质量轻、铁心裸露易于散热等优点,故已在电子点火系统中广泛采用。

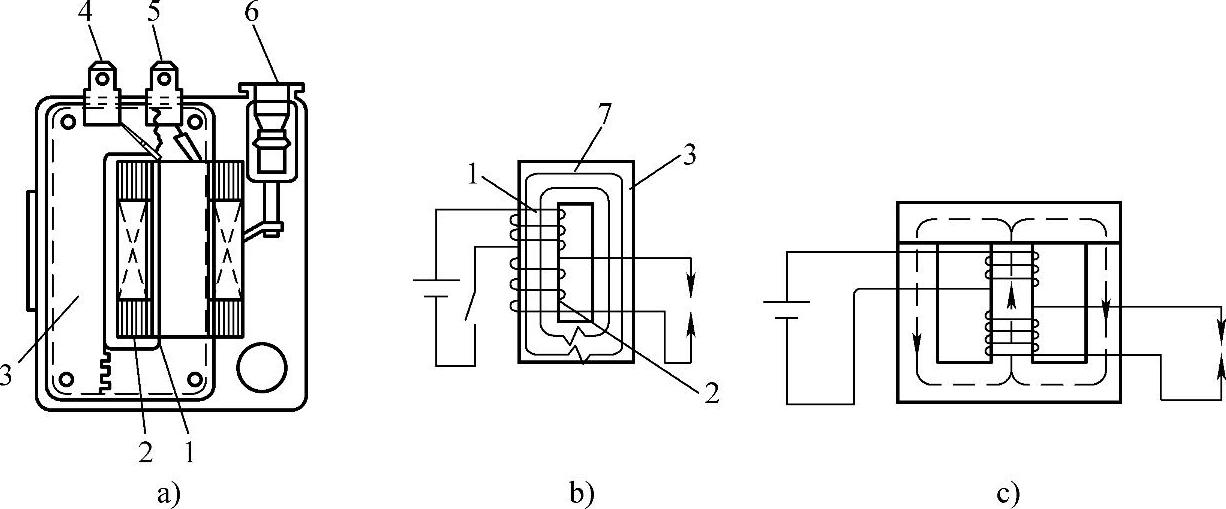

图6-7 闭磁路式点火线圈

a)闭磁路点火线圈 b)“口”字形铁心 c)“日”字形铁心

1—一次绕组 2—二次绕组 3—铁心 4—正接线柱 5—负接线柱 6—高压接线柱 7—磁力线

3.火花塞

火花塞的工作条件极其恶劣,它要受到高压、高温以及燃烧产物的强烈腐蚀。因此,它必须具有足够的机械强度,能够承受冲击性高压电的作用,能承受剧烈的温度变化,并具有良好的热特性,并要求火花塞的材料能抵抗燃气的腐蚀。其结构如图6-8所示。

在钢制壳体5的内部固定有高氧化铝陶瓷绝缘体2,使中心电极与侧电极之间保持足够的绝缘强度。绝缘体孔的上部装有金属杆3,通过接线螺母与高压导线相连,下部装有中心电极10。金属杆与中心电极之间用导电玻璃6密封。中心电极用镍锰合金制成,具有良好的耐高温、耐腐蚀和导电性能。火花塞借壳体下部的螺纹旋入气缸盖中,旋紧时密封垫圈受压变形保证壳体与缸盖之间密封良好。为了适应不同发动机的需要,火花塞因下部的形状和绝缘体裙部长度的不同有多种形式。常用火花塞的种类如图6-9所示。


图6-8 火花塞的结构

1—接线柱 2—绝缘体 3—金属杆 4—垫圈 5—壳体 6—导电玻璃 7—多层密封垫圈 8—内垫 9—侧电极 10—中心电极

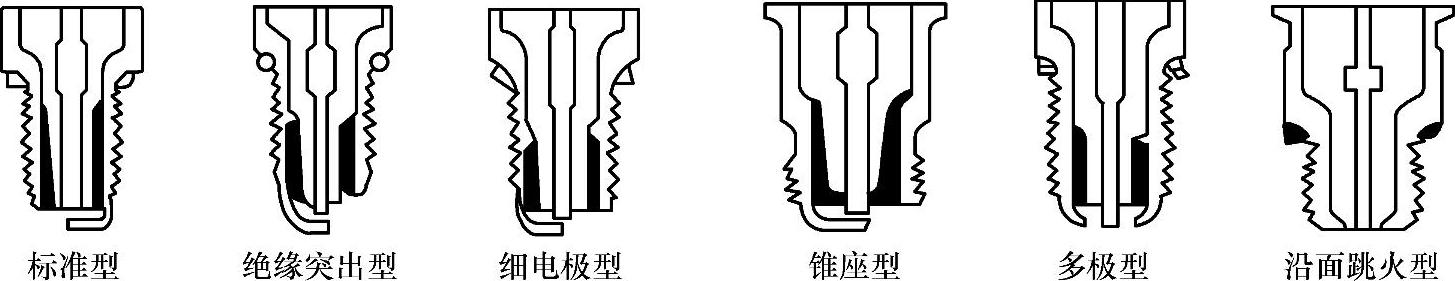

图6-9 常用火花塞的种类

根据国家专业标准ZBT37003—1989《火花塞产品型号编制方法》的规定,火花塞型号由三部分组成:


第1部分为汉语拼音字母,表示火花塞的结构类型及主要型式尺寸。各字母的含义见表6-1。

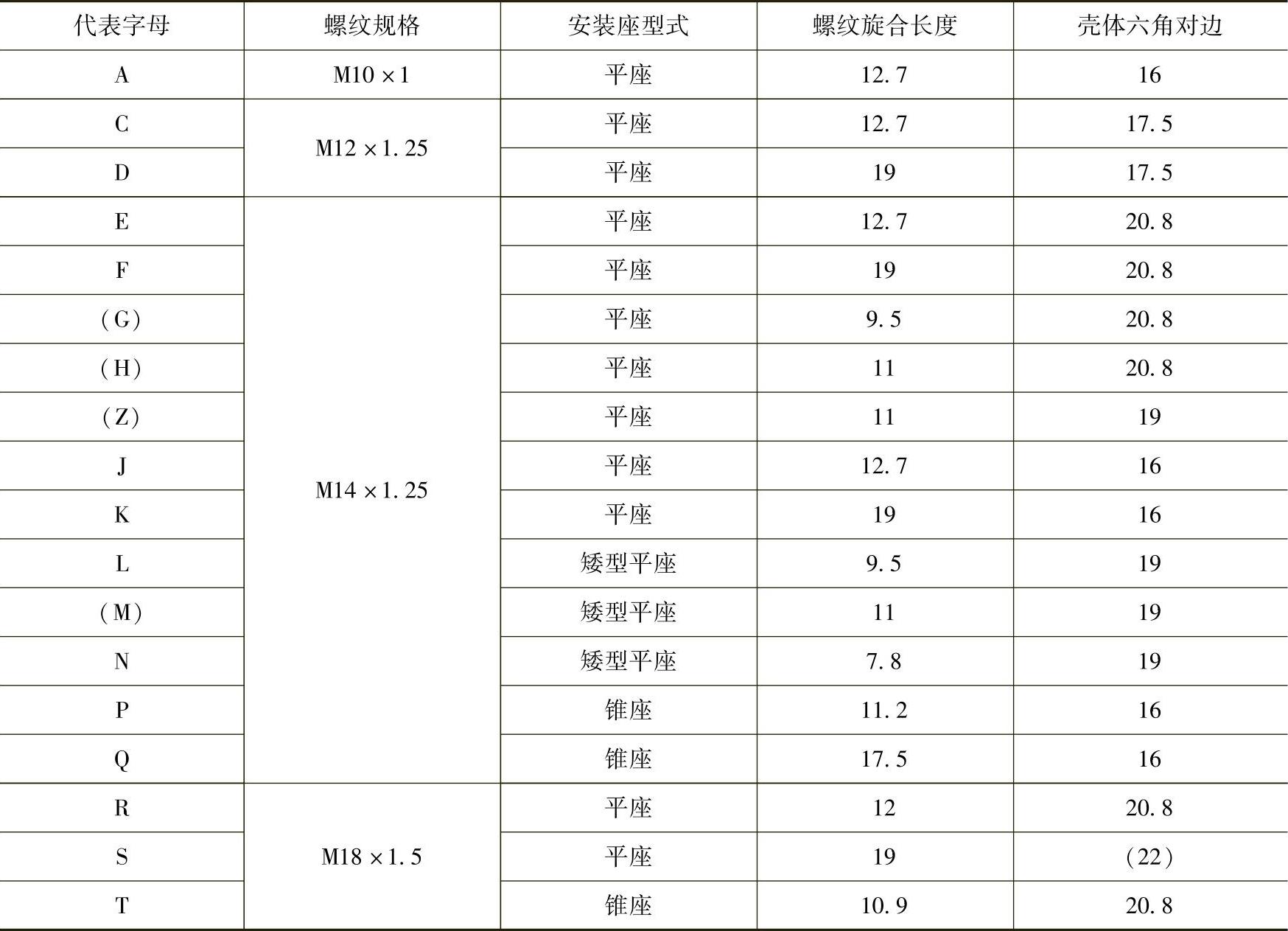

表6-1 火花塞结构类型代号


注:( )表示非标准的保留产品,不推荐使用。

第二部分为阿拉伯数字,表示火花塞热值,见表6-2。

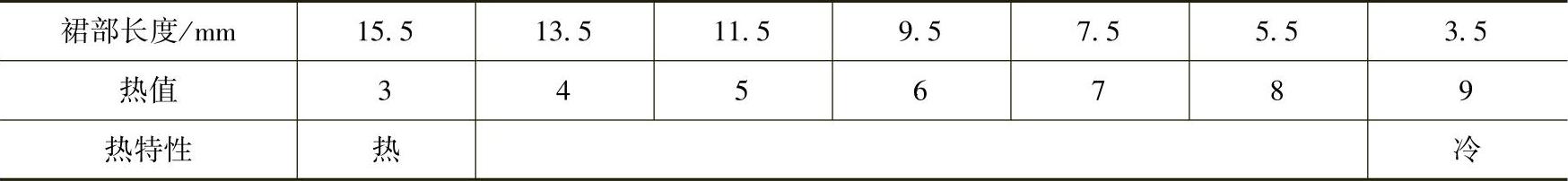

表6-2 火花塞裙部长度和热值


第三部分为汉语拼音字母,表示火花塞派生产品、结构特性、材料特性及特殊技术要求等。无字母者为普通型火花塞。在同一产品型号中,需用两个字母表示时,按下列顺序排列:P—屏蔽型火花塞;R—电阻型火花塞;B—半导体型火花塞;T—绝缘体突出型火花塞;Y—沿面跳火型火花塞;J—多电极火花塞;H—环状电极火花塞;U—电极缩入型火花塞;V—V型电极火花塞;C—镍铜复合电极火花塞;G—贵金属火花塞;F—非标准火花塞。

例如,F5RTC型火花塞,表示螺纹规格为M14×1.25、旋合长度为19mm、壳体六角对边为20.8mm、热值为5的带电阻、镍铜复合电极、绝缘体突出型平座火花塞。
