【摘要】：减速起动机作为特殊的起动机在诸多型号的汽车上都有应用，我们以金杯汽车的永磁式减速起动机为例，来讲其拆解步骤。图5-30 取出单向离合器总成以上操作便完成了减速起动机的拆解。

减速起动机作为特殊的起动机在诸多型号的汽车上都有应用，我们以金杯汽车的永磁式减速起动机为例，来讲其拆解步骤。

1.减速起动机的分解

1）拧下起动机与电磁开关接线柱的紧固螺母，并将接线柱取下，如图5-25所示。

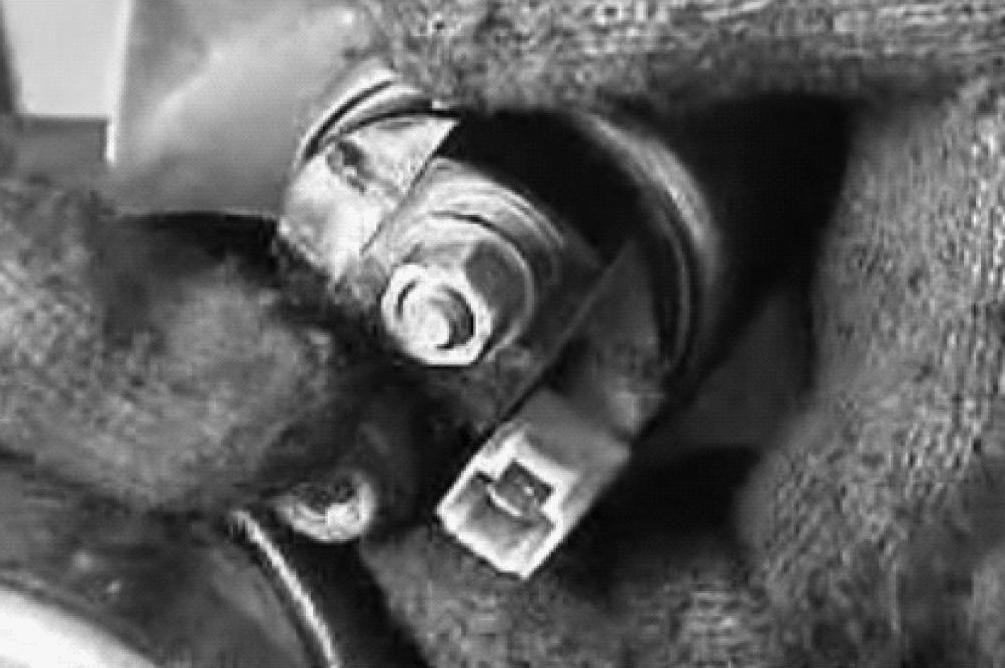

图5-25 取下电磁开关接线柱的紧固螺母

2）用撞起拧下电磁开关与起动机外壳的紧固螺钉，然后取下电磁开关活动铁心与电磁开关，如图5-26所示。

图5-26 取下电磁开关

3）用撞起拧下起动机后端盖与电刷架的固定螺钉，然后用工具拆下起动机后端盖与外壳的连接紧固螺栓，用橡胶锤取下后端盖，如图5-27所示。

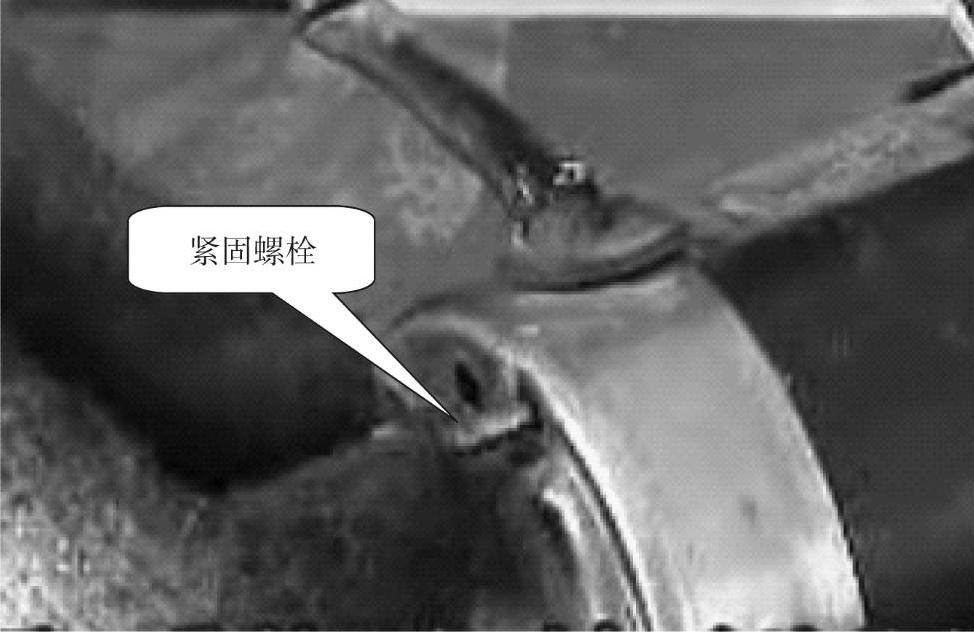

图5-27 取下后端盖紧固螺栓

4）取出电刷架，然后将定子、电枢与起动机外壳分离。

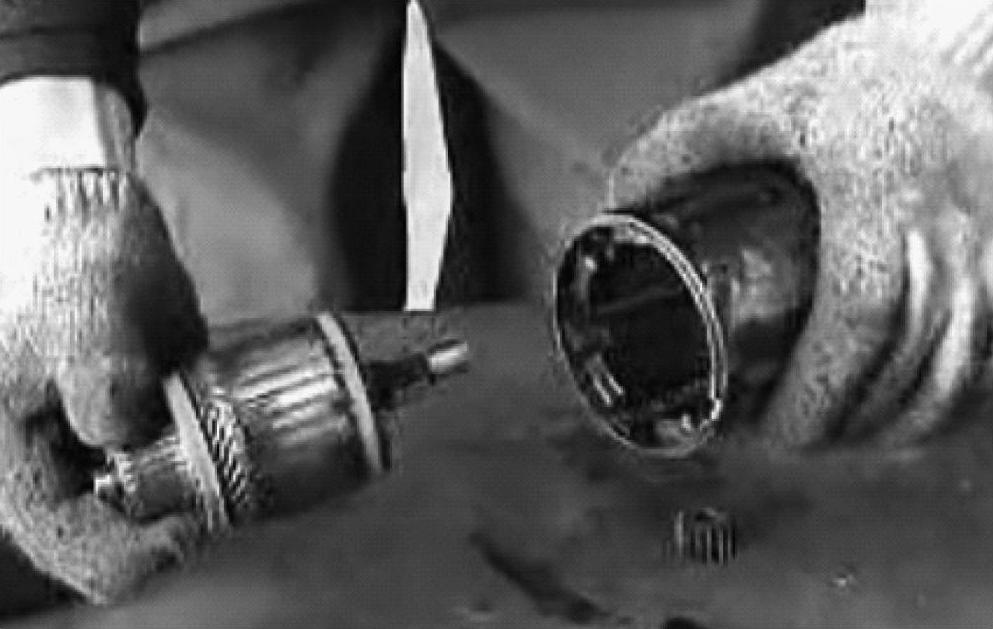

5）将电枢与定子分离，如图5-28所示。

图5-28 从定子中取出电枢

6）取下三个行星齿轮后，取下防尘胶与止推垫圈，如图5-29所示。

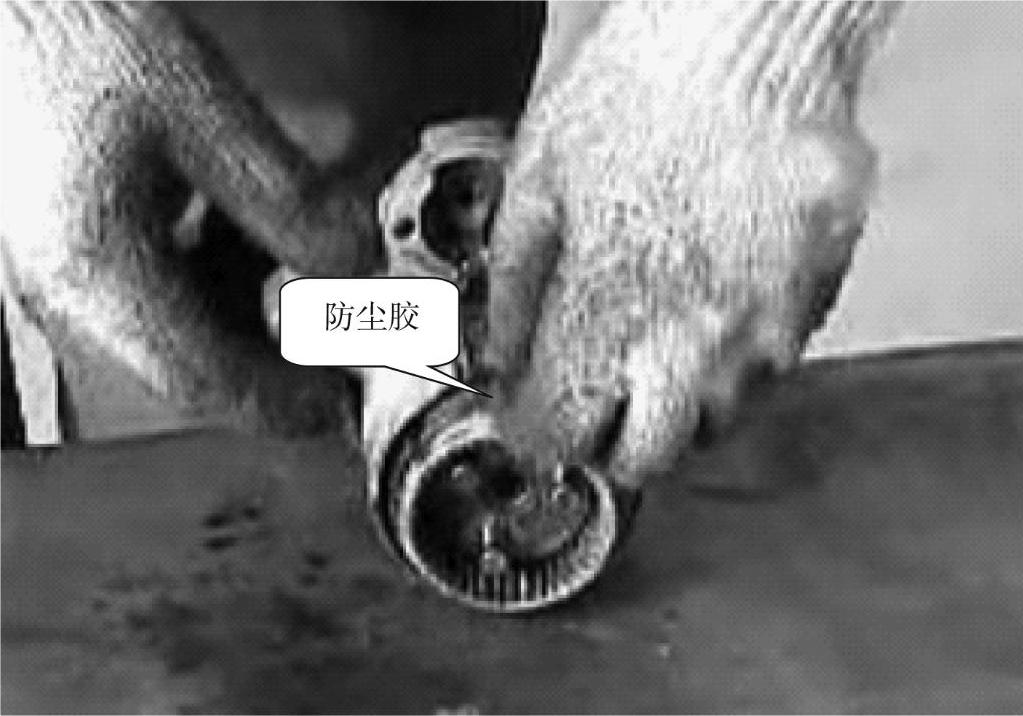

图5-29 取下防尘胶与止推垫圈

7）取出单向离合器总成，如图5-30所示。

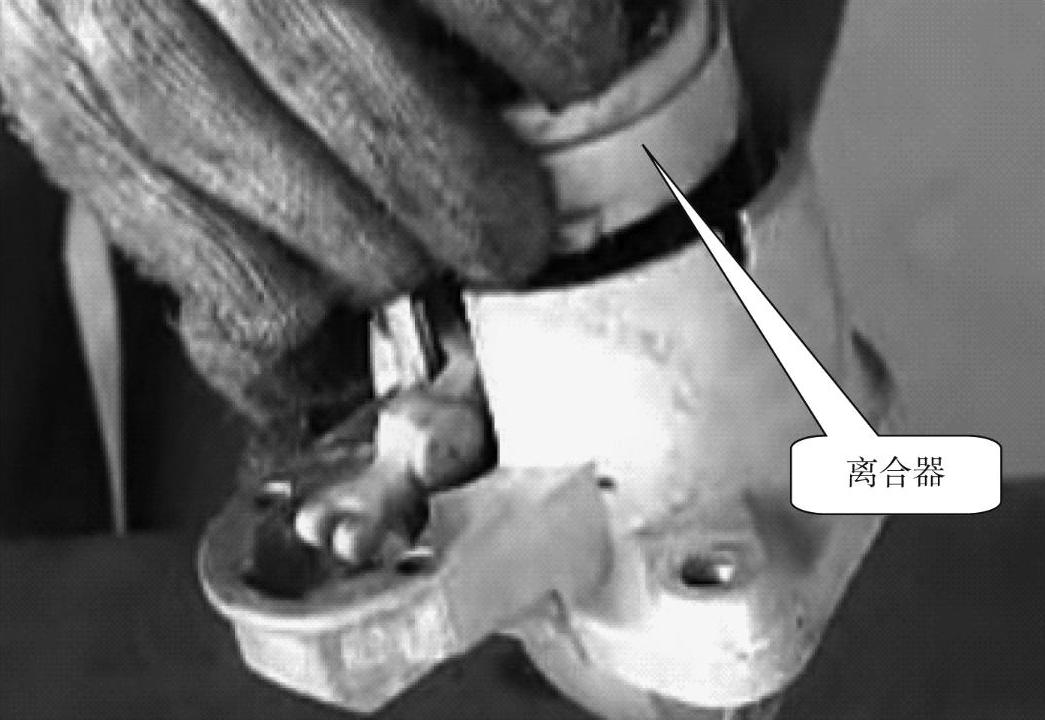

图5-30 取出单向离合器总成

以上操作便完成了减速起动机的拆解。

2.减速起动机的装复

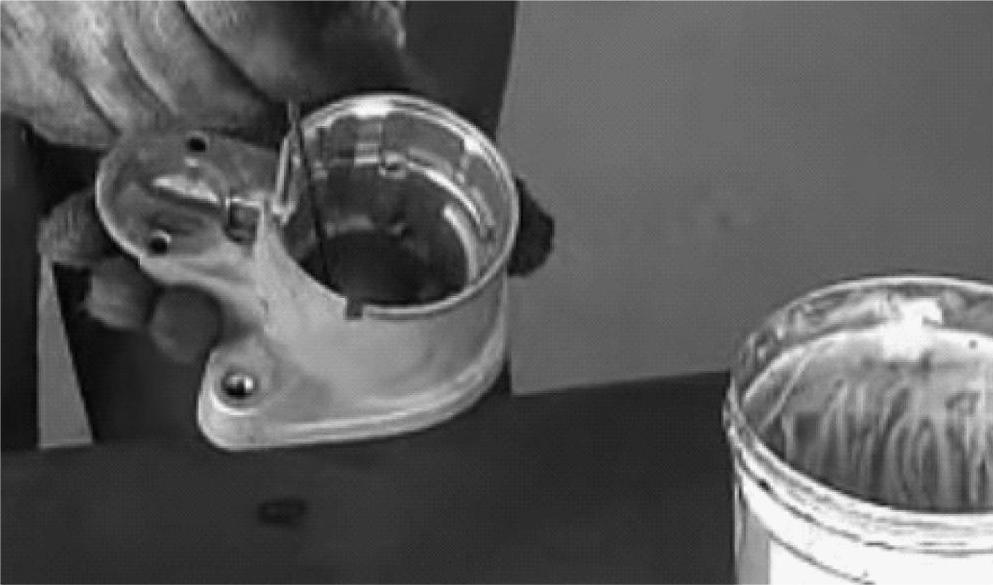

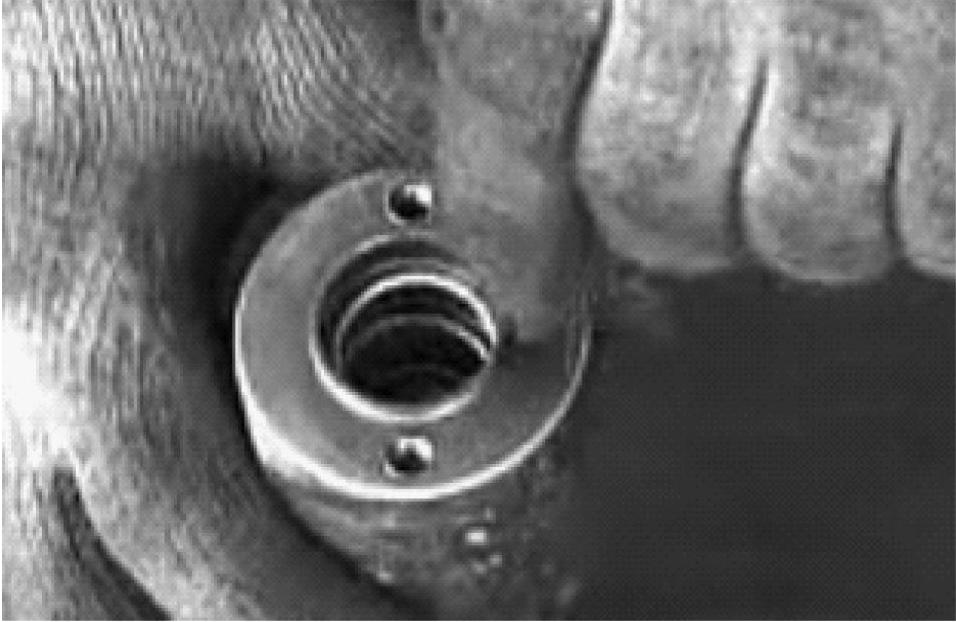

1）先将起动机外壳衬套与拨叉座涂上适量润滑脂，如图5-31所示。

图5-31 将起动机外壳衬套涂上适量润滑脂

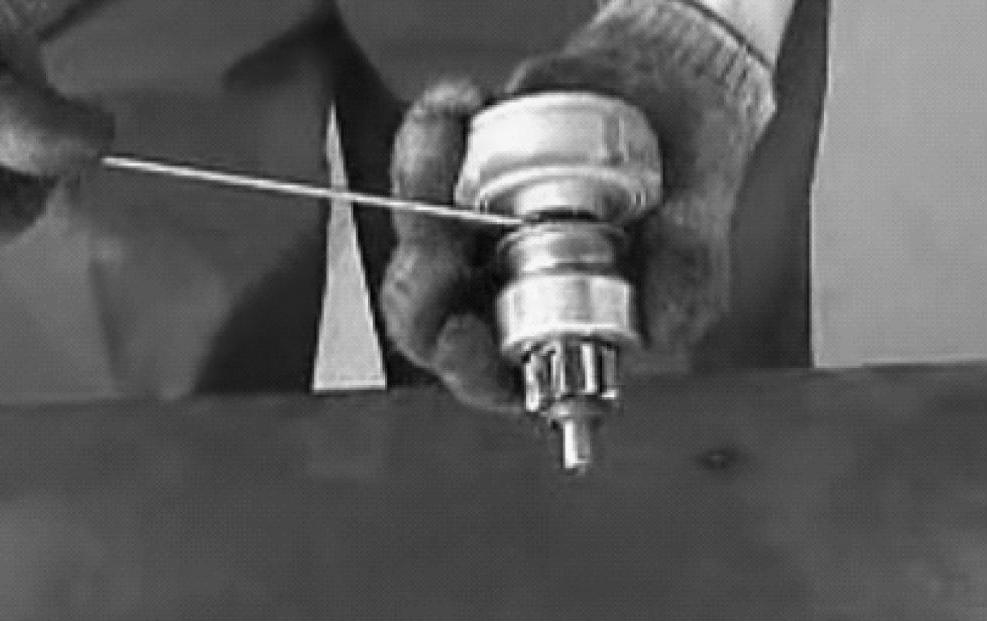

2）将单向离合器的键槽涂上润滑脂，并将其搅均匀，如图5-32所示。

图5-32 将单向离合器的键槽涂上适量润滑脂

3）将三个行星齿轮涂上适量润滑脂，并装入定位钢球，如图5-33所示。

图5-33 装入定位钢球

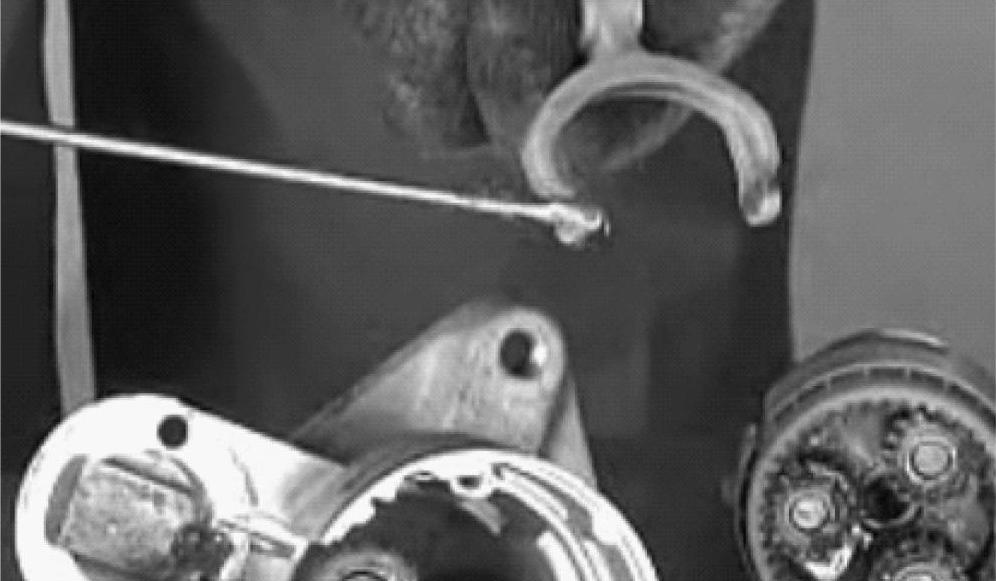

4）将拨叉的叉头涂上少量润滑脂，如图5-34所示。

图5-34 拨叉涂上少量润滑脂

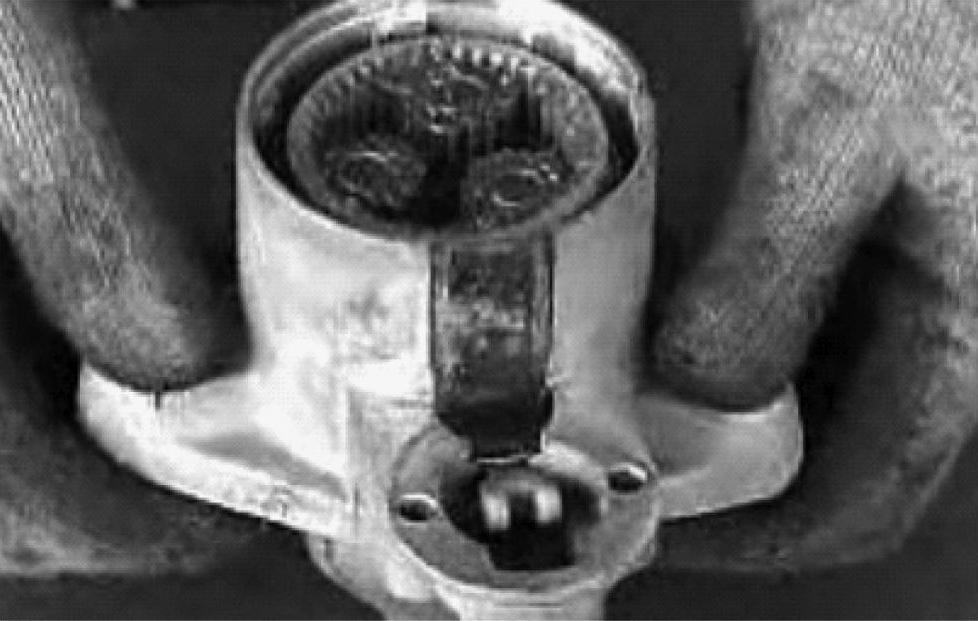

5）将单向离合器的拨叉座涂上少量润滑脂，将拨叉装入拨叉座，如图5-35所示。

图5-35 将拨叉装入拨叉座

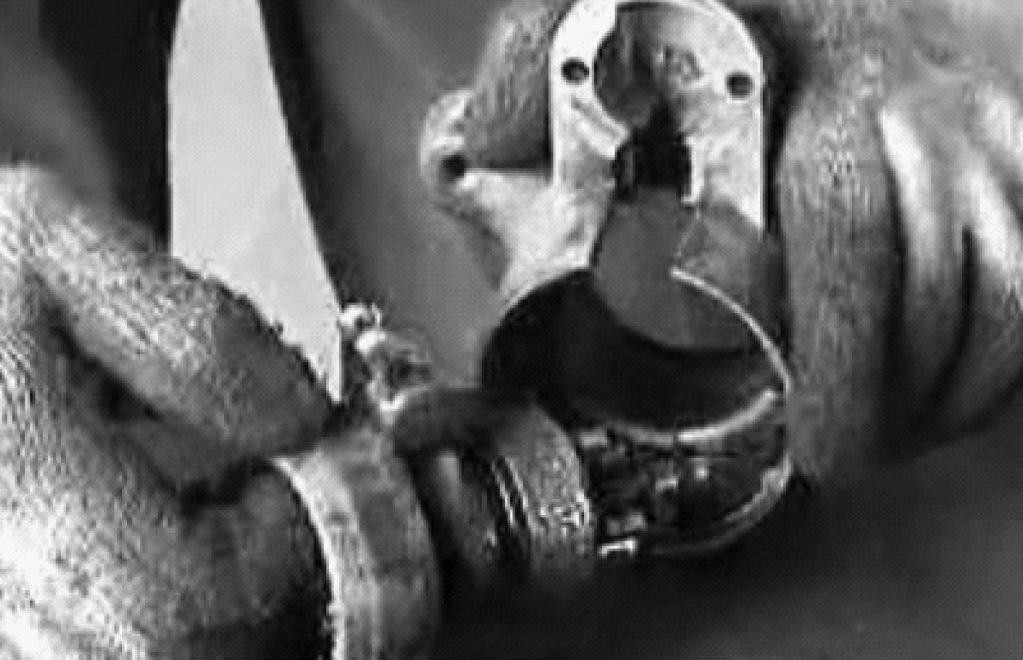

6）将单向离合器装入起动机外壳，如图5-36所示。

7）将涂上润滑脂的拨叉装上止推垫与防尘胶，如图5-37所示。

图5-36 将离合器装入起动机外壳

图5-37 装上止推垫与防尘胶

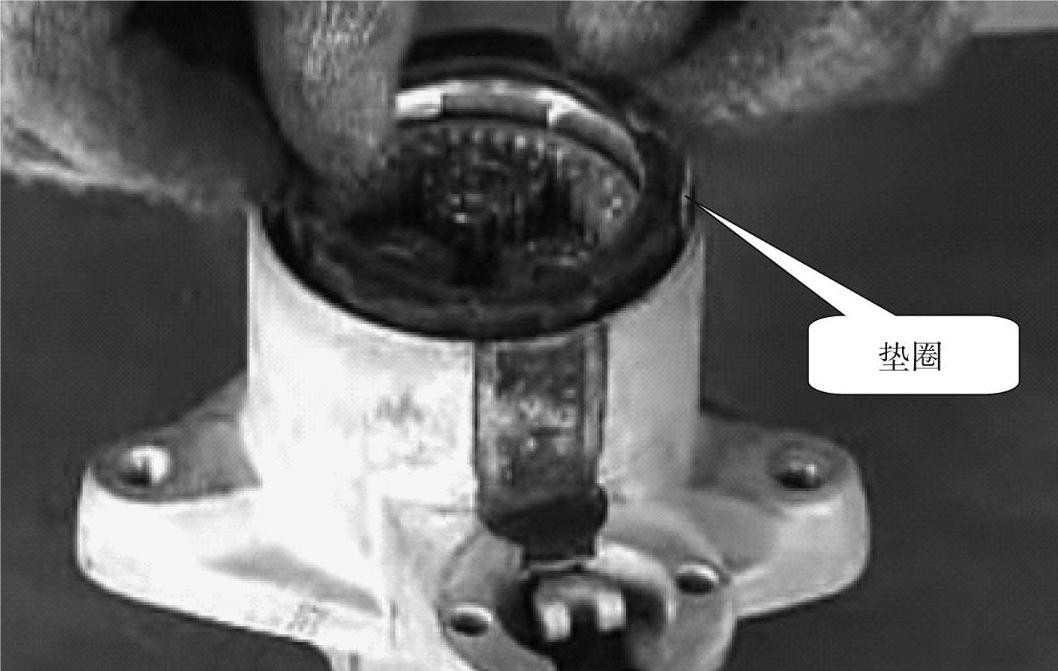

8）装上垫圈，并将其压入到位，如图5-38所示。

图5-38 装入垫圈

9）将定子装入起动机外壳，如图5-39所示。

图5-39 装入定子

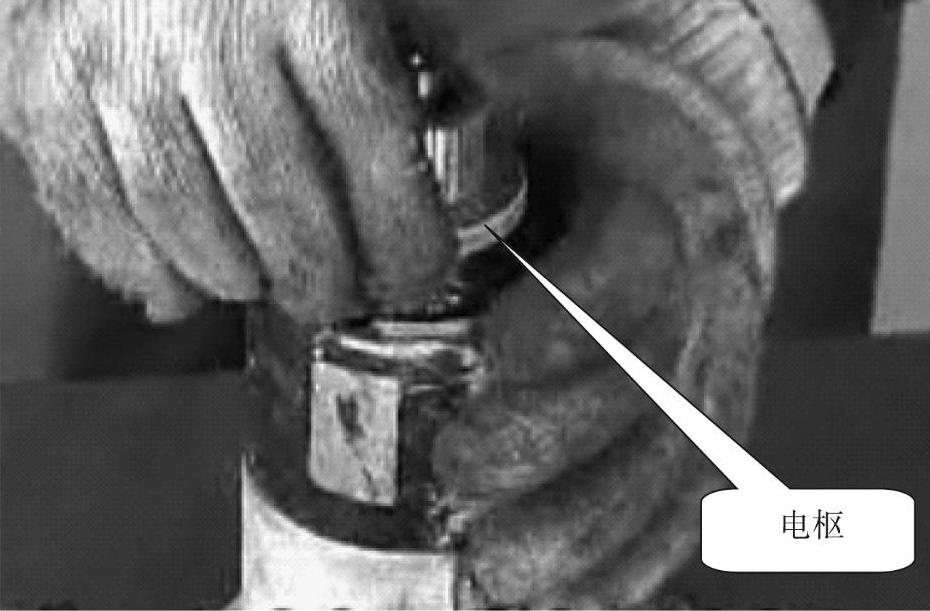

10）装入电枢，并调整电枢，使其运动自如，如图5-40所示。

图5-40 装入电枢

11）装入电刷与电刷架，并将压入弹簧压紧电刷，如图5-41所示。

图5-41 装入电刷与电刷架

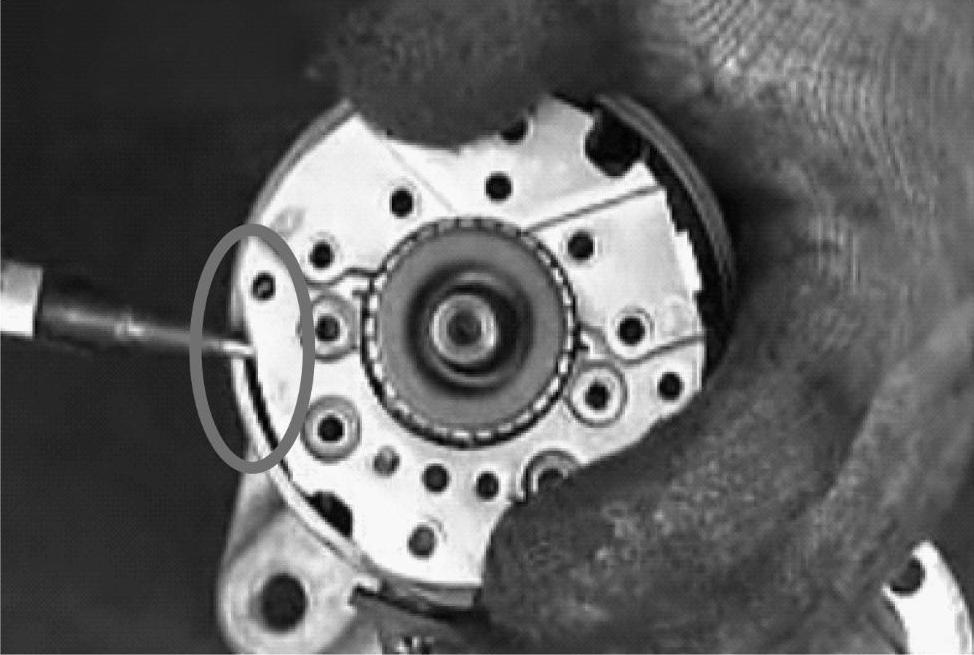

12）装电枢轴与后端盖涂上润滑脂后，并装复，如图5-42所示。拧紧后端盖的紧固螺栓与螺钉。

图5-42 装入后端盖

13）将压力弹簧装入电磁开关内，如图5-43所示，再将电磁开关装复。

图5-43 装入压力弹簧

14）装上电磁开关电流接线柱的连接线，并拧紧紧固螺母，如图5-44所示。

图5-44 装复电流连接线

15）装复好后应对起动机进行测试，将其与蓄电池连接，其运转应无干涉，单向离合器弹出弹进运动自如。
