控制电路因车型的不同而不同，大致可以分为无起动继电器的控制电路、带有起动机电器的控制电路和带有保护继电路的控制电路。图5-45 丰田AE系列起动机控制电路这个过程电动机的转速低，可以保证齿轮之间平顺啮合。图5-48 桑塔纳轿车起动电路2）接电缆线：①接上蓄电池正负端电缆；②接上起动机30端子电缆；③接上搭铁电缆。......
2023-08-26
常见车用起动电路举例及维修指南
【摘要】：1）起动继电器控制电路：当接通点火开关起动挡时，电流由蓄电池正极→起动机电源接线柱→电流表→点火开关→继电器线圈→搭铁→蓄电池负极。在一些起动机功率小于1.2kW的轿车电路中，能够见到由点火开关直接控制的起动电路，点火开关在起动挡直接控制起动机的吸拉线圈和保持线圈。为了防止发动机在运转中误操作起动机，在点火锁中设有防重复起动的镇定装置。
东风EQ1090型汽车使用的是QD124型起动机，为电磁控制强啮合式起动机，采用波柱式单向离合器、驱动齿轮为11齿，额定功率为1.5kW，其起动电路如图5-18所示，包括控制电路和起动机主电路。
1）起动继电器控制电路：当接通点火开关起动挡时，电流由蓄电池正极→起动机电源接线柱→电流表→点火开关→继电器线圈→搭铁→蓄电池负极。于是继电器铁心产生较强的电磁吸力，使继电器触点闭合，接通起动机电磁开关的控制电路。

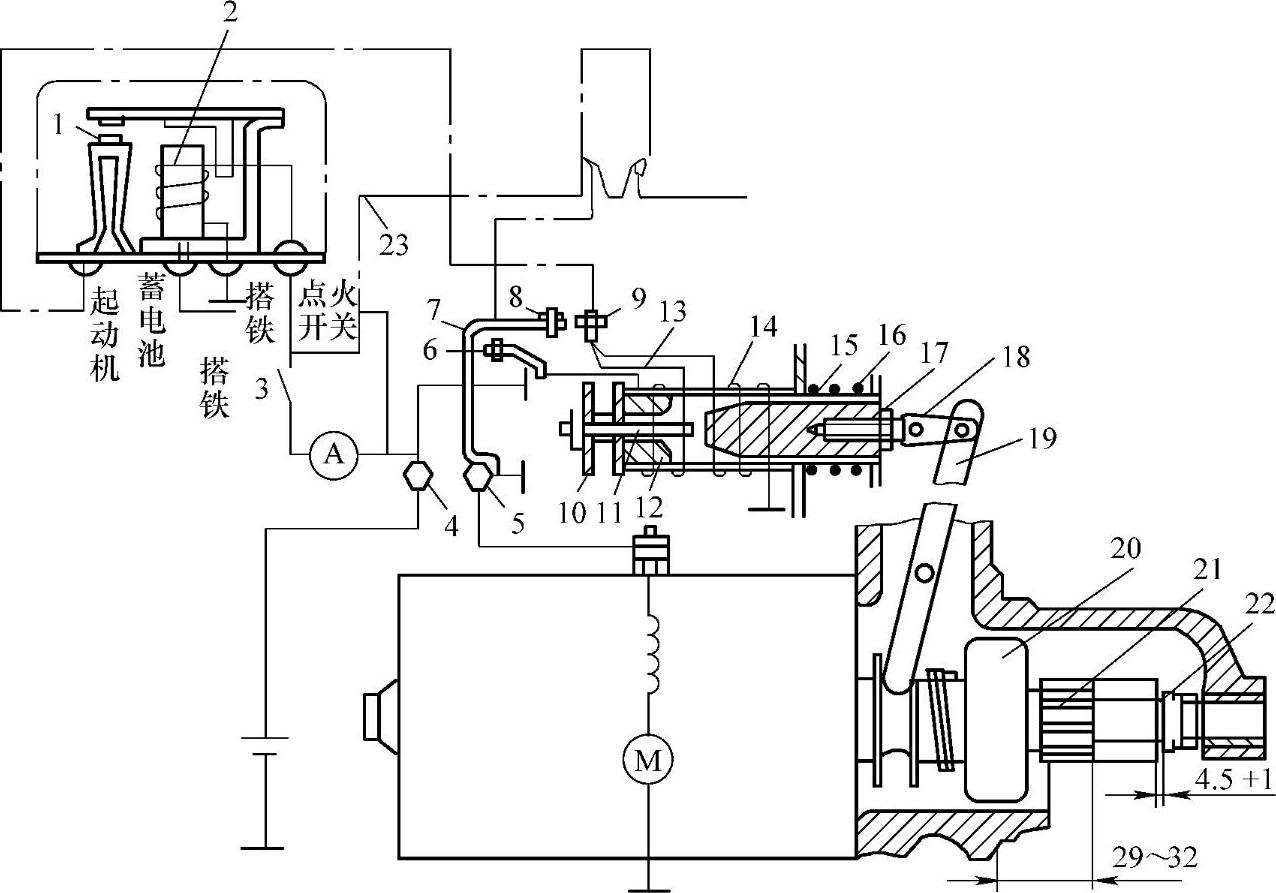

图5-18 QD124型起动机控制电路
1—起动继电器触点 2—起动继电器线圈 3—点火开关 4、5—主接线柱 6—辅助接线柱 7—导电片 8—吸引线圈接线柱 9—电磁开关接线柱 10—触盘 11—活动杆 12—固定铁心 13—吸引线圈 14—保持线圈 15—电磁铁心 16—回位弹簧 17—螺杆 18—连接头 19—拨叉 20—滚柱式离合器 21—驱动齿轮 22—止推螺母 23—点火线圈附加电阻线
2）主电路：电磁开关接通后，吸引线圈13和保持线圈14产生强的电磁引力，将起动机主电路接通。电流由蓄电池正极→起动机电源接线柱→电磁开关→励磁绕组→电枢绕组→搭铁→蓄电池负极，于是起动机产生电磁转矩，起动发动机。
发动机起动后，松开点火开关钥匙，点火开关便自动转回到点火工作挡位，起动继电器线圈断电，触点打开，电磁开关也随即断开，起动机停止工作。
在一些起动机功率小于1.2kW的轿车电路中，能够见到由点火开关直接控制的起动电路，点火开关在起动挡直接控制起动机的吸拉线圈和保持线圈。
为了防止发动机在运转中误操作起动机，在点火锁中设有防重复起动的镇定装置。点火开关打至起动挡一次后，欲重新起动发动机，必须把钥匙转回到点火开关的关闭位置后方可进行。
