汽车电压调节器检测技巧

【摘要】:在前面一节中,讲到了多种材质的电压调节器,针对不同的电压调节器有不同的检测方法。电压调节器的静态电阻正常值为2.40~2.60kΩ。几种电压调节器的实测电阻值如表4-4和表4-5所示。图4-68 电压调节器好坏的检测a)接正极 b)接负极 c)实物图取一只汽车用小灯泡作试灯。

在前面一节中,讲到了多种材质的电压调节器,针对不同的电压调节器有不同的检测方法。

1.测量电压调节器的静态电阻

下面以JFT149型为例介绍用万用表测量静态电阻。

(1)测量“+”与“-”间的电阻值

红表笔接“+”端,黑表笔接“-”端,如图4-65所示,显示电阻值为2.46Ω。

黑表笔接“+”端,红表笔接“-”端,如图4-65所示,显示电阻值为2.46Ω。

电压调节器的静态电阻正常值为2.40~2.60kΩ。

(2)测量“+”与“F”端间的电阻值

红表笔接“+”端,黑表笔接“F”端,电阻值应为120~140kΩ,如图4-66所示。

黑表笔接“+”端,红表笔接“F”端,电阻值应为150~170kΩ,如图4-67所示。

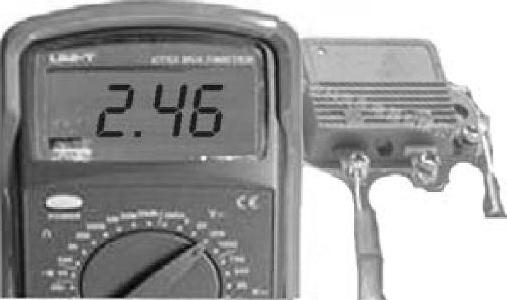

图4-65 测量“+”端的电阻

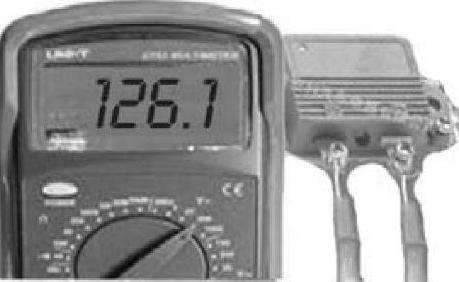

图4-66 “+”端与“F”端间的正反向电阻值A

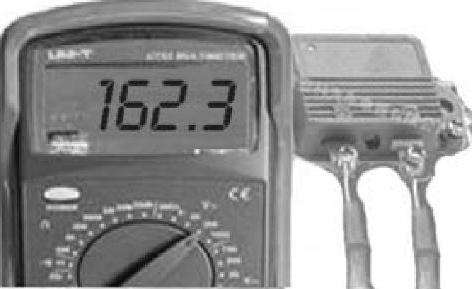

图4-67 “+”端与“F”端间的正反向电阻值B

(3)测量“F”端与“-”端间的正向电阻值。

红表笔接“+”端,黑表笔接“-”,电阻值应为I。

黑表笔接“+”端,红表笔接“-”,电阻值应为I。

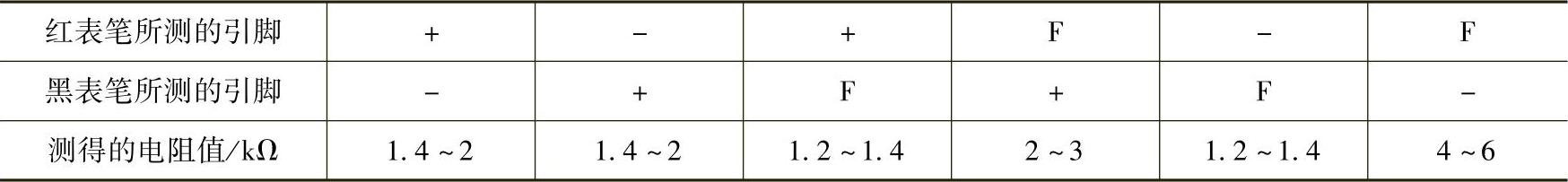

几种电压调节器的实测电阻值如表4-4和表4-5所示。

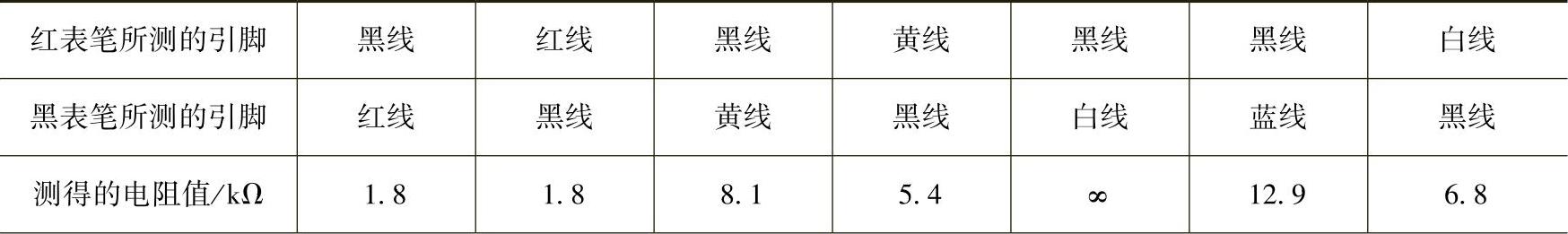

表4-4 JFT1418电压调节器开路实测电阻值


(续)


注:红线——电源正极,白线——充电指示灯,黄线——磁场,黑线——负极,蓝线——发电机中性点

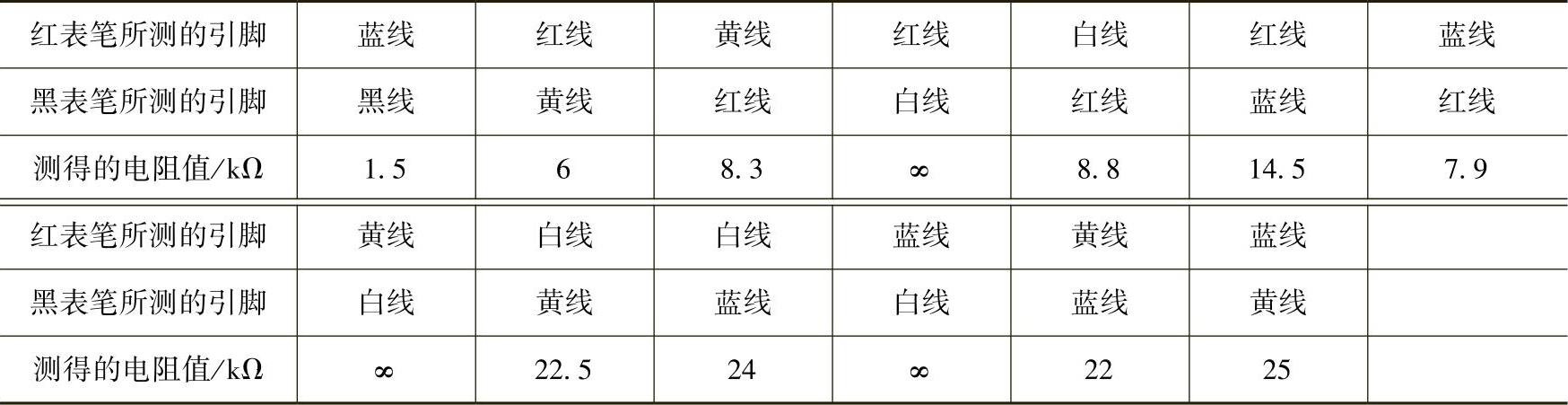

表4-5 JFT207电压调节器开路实测电阻值


2.电压调节器好坏的检测

1)如图4-68a所示接线法,将稳压电源正极柱与调节器正极“+”接线柱用导线连接在一起,将稳压电源负极柱与调节器负极“-”接在一起。

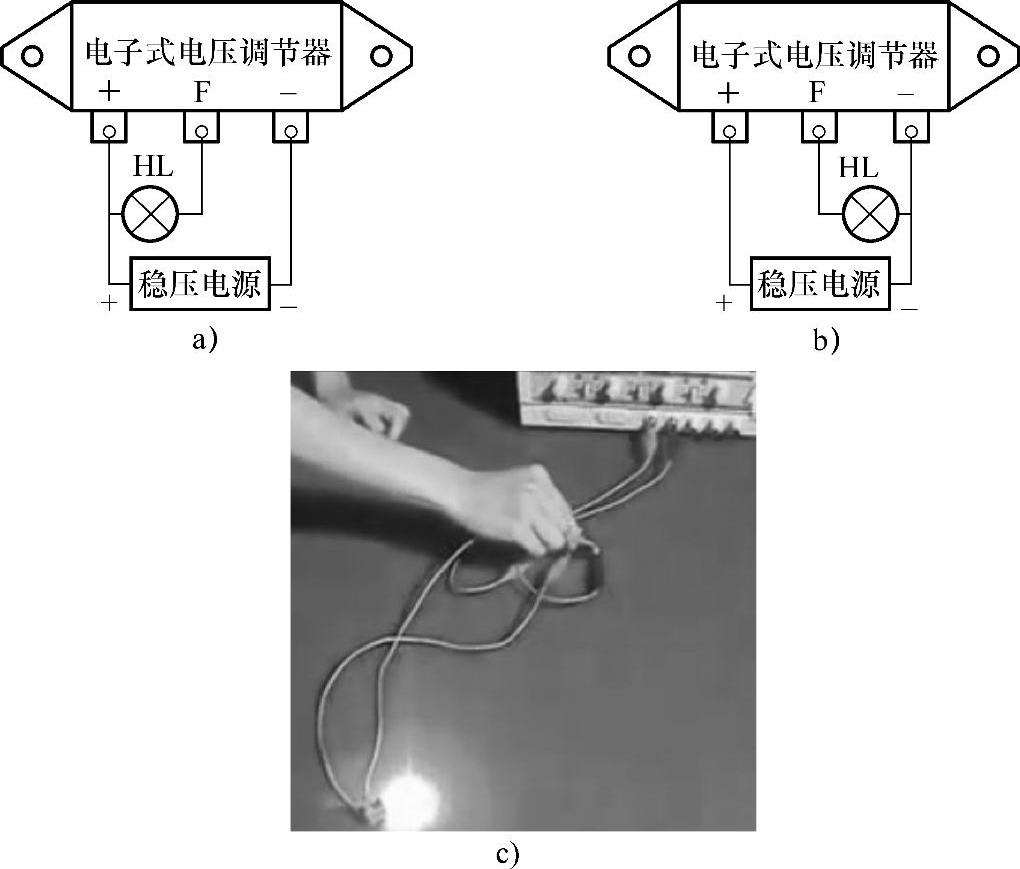

图4-68 电压调节器好坏的检测

a)接正极 b)接负极 c)实物图

取一只汽车用(2W/12V)小灯泡作试灯。试灯的一端接调节器“F”接线柱,另一端接调节器“+”接线柱。

将稳压电源调到12V,观察试灯亮还是不亮,如图4-68c所示。

2)如图4-68b接线。将稳压电源正极柱与调节器正极“+”接线柱用导线连接在一起,将稳压电源负极柱与调节器负极“-”接在一起。

取一只汽车用(2W/12V)小灯泡作试灯。试灯的一端接调节器“F”接线柱,另一端接调节器的负极“-”接线柱。

将稳压电源调到12V,观察试灯亮还是不亮。

判定:

如果两次试灯都不亮或都亮,说明调节器已经损坏。

如图4-68灯泡HL可以点亮,则为外搭铁式。此时可调节稳压电源电压,让电压慢慢升高,观察灯的变化。当灯突然关闭时,记下电压值,这个电压为调节器的调正值。

若此时灯不亮,可将HL灯光改接到“F”与“-”两端,灯泡HL可以点亮,则为内搭铁式,然后再进行电压调节,方法同上。

注意:

进行上述判断时,应根据不同电压调节器选用不同的电压和不同的灯泡。

内搭铁式与外搭铁式电压调节器的接线图如图4-69所示。

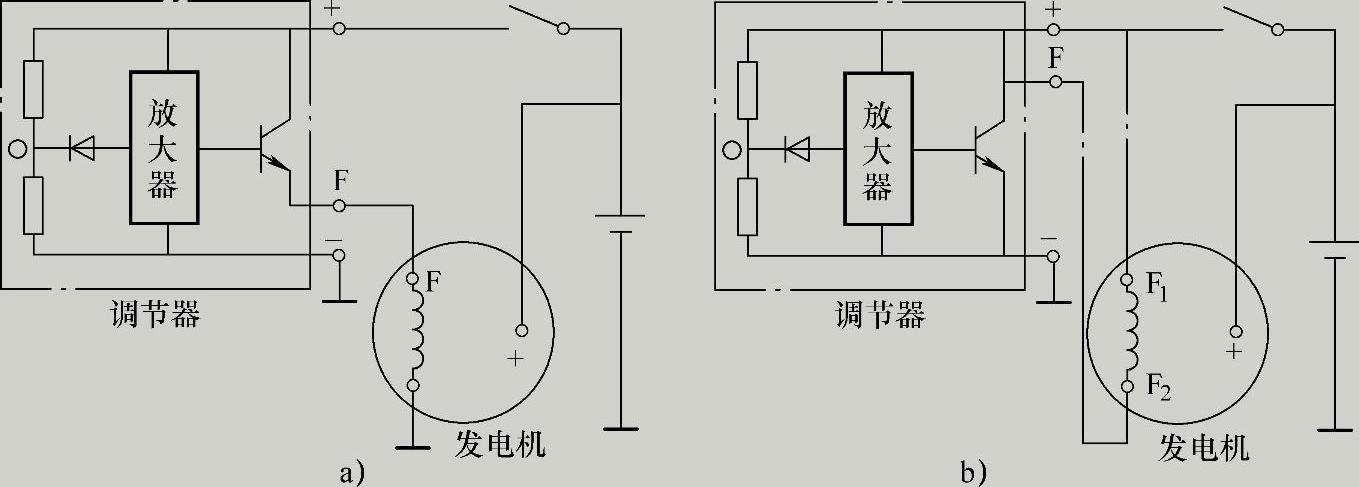

图4-69 发电机和调节器的两种接线方法

a)内搭铁式 b)外搭铁式

3.测量充电电压

1)选择数字万用表的直流“20V”挡;

2)红表笔与电发机的输出端连接,黑表笔与发电机外壳连接;

3)起动发电机提高转速到2000r/min。

4)记下万用表指示的电压值,充电电压规定值为13.5~14.5V。注意:

使用数字万用表时,表笔的极性不是十分重要。如果表笔接反,万用表上会显示出一个负号。
