对蓄电池充电必须用直流电源。发电厂供应的是交流电，必须将交流电整流为直流电才能进行充电。常用的充电设备由交流电源和各种整流器组成。其中整流器有固体整流器（硒整流器、氧化铜整流器和硅整流器）、充气管整流器和水银整流器等。

1.硅整流充电机

目前使用较多的有GCA系列硅整流设备，这种变换交流电为直流电的整流设备，专供汽车运输部门、修理厂或修配站及蓄电池充电站作为蓄电池补充电能用的直流电源。

（1）硅整流充电机的型号识别

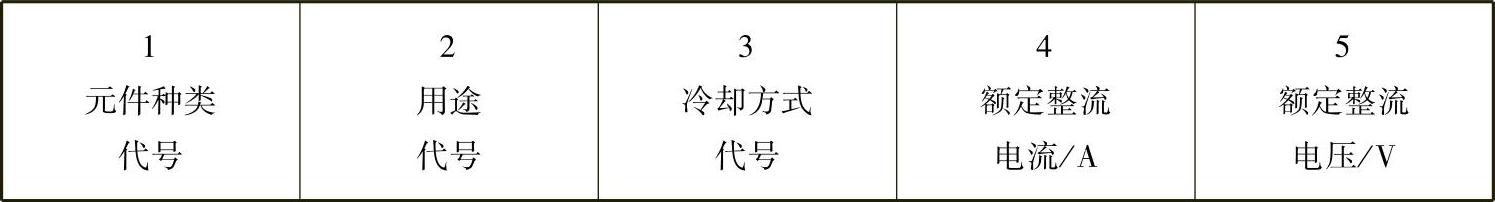

硅整流充电机的型号由5个部分组成：

第1部分是元件种类代号，硅元件用“G”表示，晶闸管元件用“KG”表示。

第2部分是用途代号，“C”表示充电用。

第3部分是冷却方式代号，用“A”表示自然冷却，“S”表示水冷，“F”表示强制冷却，“J”表示油冷。

第4部分用数字表示额定整流电流值（A）。

第5部分用数字表示额定整流电压值（V）。

例如，GCA-15/36表示硅整流自然冷却式充电机，额定电流为15A，额定电压为36V。

（2）硅整流充电机的选用

选用硅整流充电机时功率一定要与实际需要相匹配，使晶闸管在较大的导通角下工作，以减少波形数值，可使充电电路导线截面积减少，并防止出现异常发热现象，硅整流充电机型号、规格见表3-4。

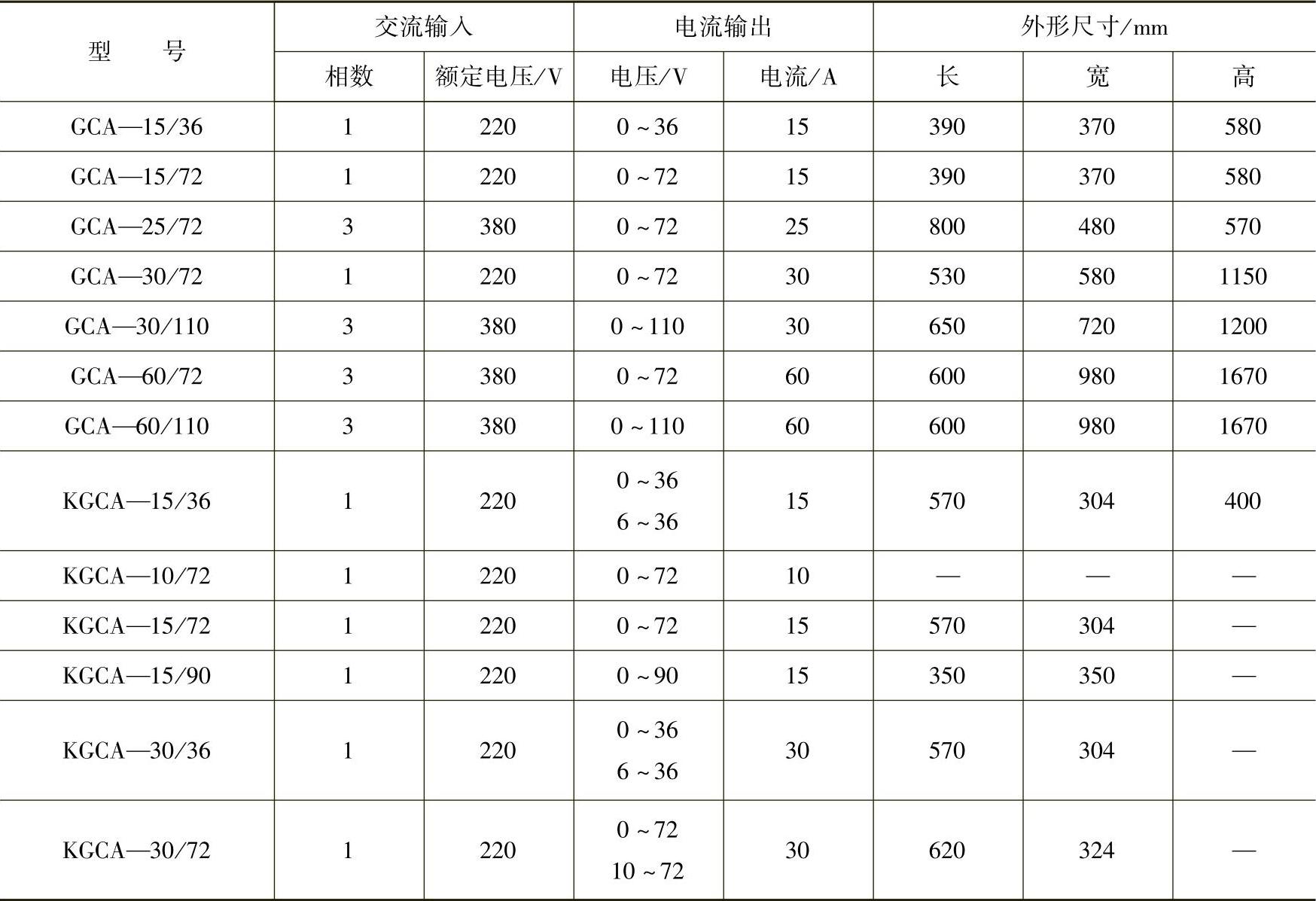

表3-4 硅整流充电机型号、规格

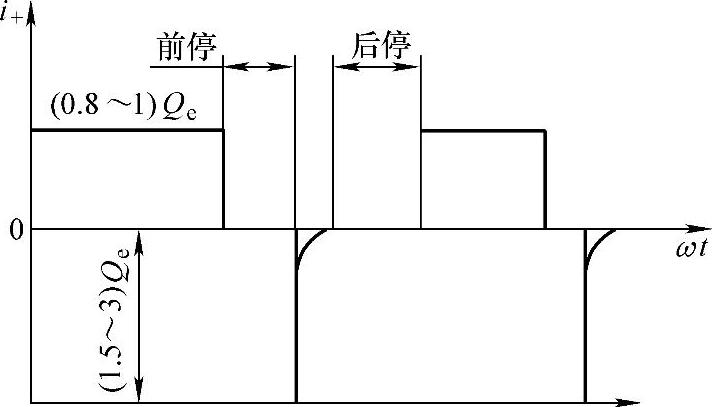

图3-4 快速充电电流波形

2.快速充电机

用常规的充电完成一次初充电需60～70h，补充充电需20h左右，由于充电的时间长，给使用带来很大不便。但是，如果单纯加大充电电流来缩短充电时间，这样做是行不通的，因为这样不仅使充电时蓄电池达不到额定容量，反而会使蓄电池升温快，产生大量气泡，造成活性物质脱落而影响其寿命。快速脉冲充电机采用自动控制电路对蓄电池进行正反向脉冲充电，可提高充电效率，新电池充电一般不超过5h，旧电池补充充电只需0.5～1.5h，具体过程如图3-4所示。

（1）脉冲快速充电机的优点

充电时间短，空气污染小，省电节能等。因此在电池集中、充电频繁或应急使用部门，其优点更显突出。

（2）脉冲快速充电过程

充电初期采用大电流，使电池在较短时间内达到额定容量的60%左右，当单格电压上升到2.4V，电解液开始分解冒出气泡时，由于控制电路作用，停止大电流充电。

脉冲期，先停充24～40ms，接着再放电或反充，使蓄电池反向通过一个较大的脉冲电流（脉冲宽度为1.50～1000μs，脉冲深度为1.5～3Q_e），以消除浓差极化和极板孔隙形成的气泡，然后停放25ms。

最后按脉冲期循环充电直到充足。

（3）使用注意事项

下列铅蓄电池不能进行快速脉冲充电：

1）未经使用过的新蓄电池；

2）液面高度不正确的蓄电池；

3）各单格电解液密度不均匀的蓄电池，各单格电压差大于0.2V；

4）电解液浑浊并带褐色；

5）极板硫化；

6）充电时电解液温度超过50℃的蓄电池。

蓄电池快速脉冲充电前，应先检查电解液的相对密度，并根据其全充电状态时的密度值计算蓄电池的剩余容量，以确定初充电时间，并将充电设备上的定时器调到相应时间上。多数快速充电机设备都装有温度传感器，将其插入蓄电池加液孔中，当电解液温度超过50℃时设备会自动停充。根据相对密度，确定快速充电时间可查表3-5。图3-5及表3-6示出了国产KGCQA系列晶闸管快速充电设备的型号、规格。

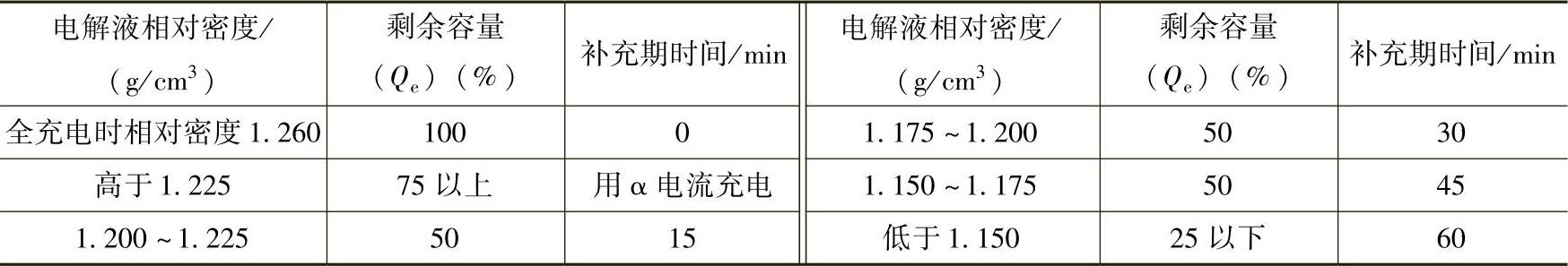

表3-5 快速充电时间与电解液相对密度的关系

表3-6 KGCQA型快速充电机型号、规格

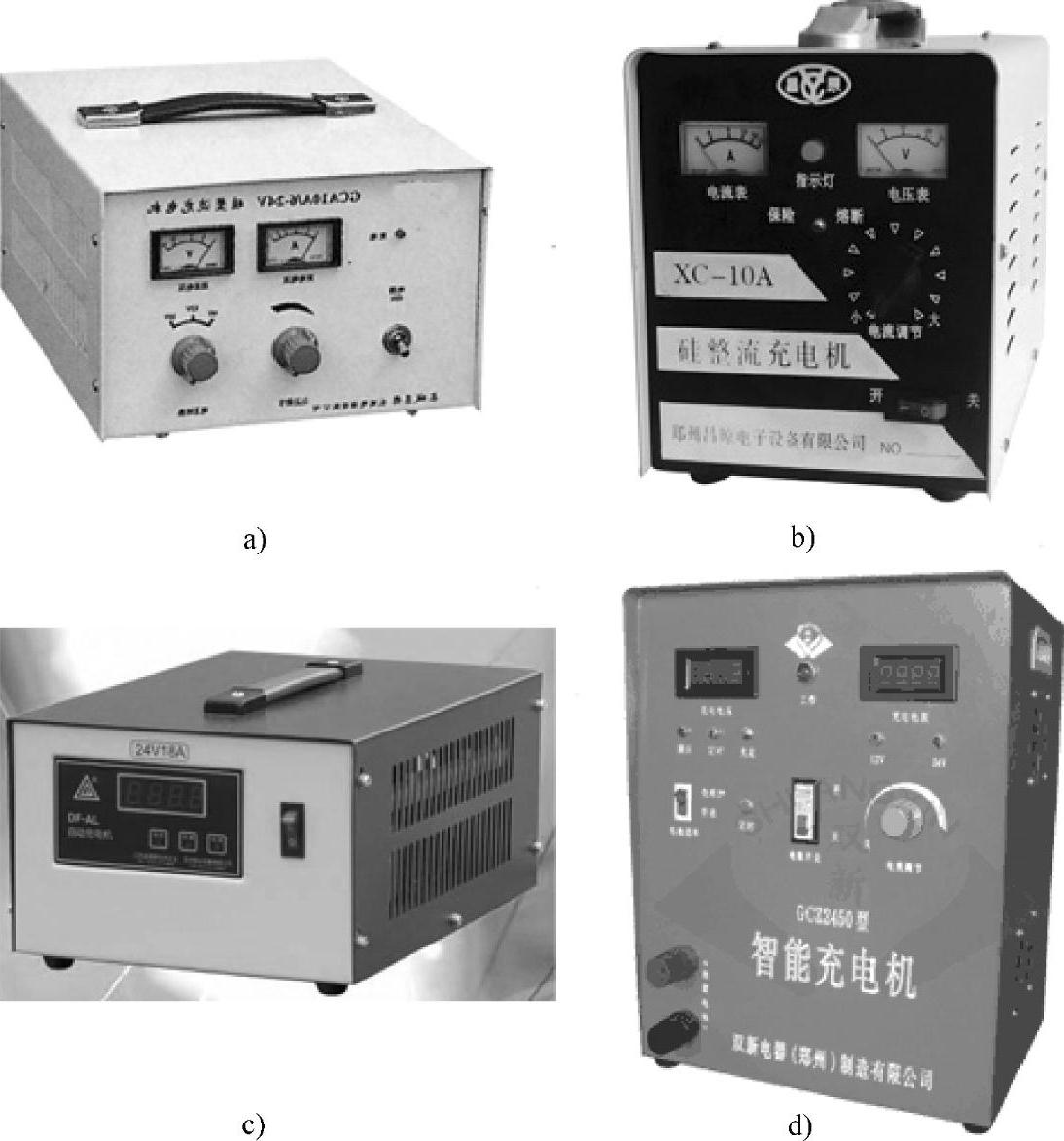

图3-5 KGCQA型快速充电机

a）晶闸管整流充电机 b）硅整流充电机 c）脉冲快速充电机 d）智能充电机
