1.汽车导线

车用导线有高压导线和低压导线两种，两种均采用铜质多芯软线。低压导线的常用规则如下：

（1）导线的截面积

导线截面积主要根据其工作电流选择，但是对于一些工作电流较小的电器，为保证具有一定的机械强度，汽车电器设备中导线截面积不得小于0.5mm²，标称截面积容许的负载电流见表2-1。

表2-1 低压导线标称截面积容许的负载电流值

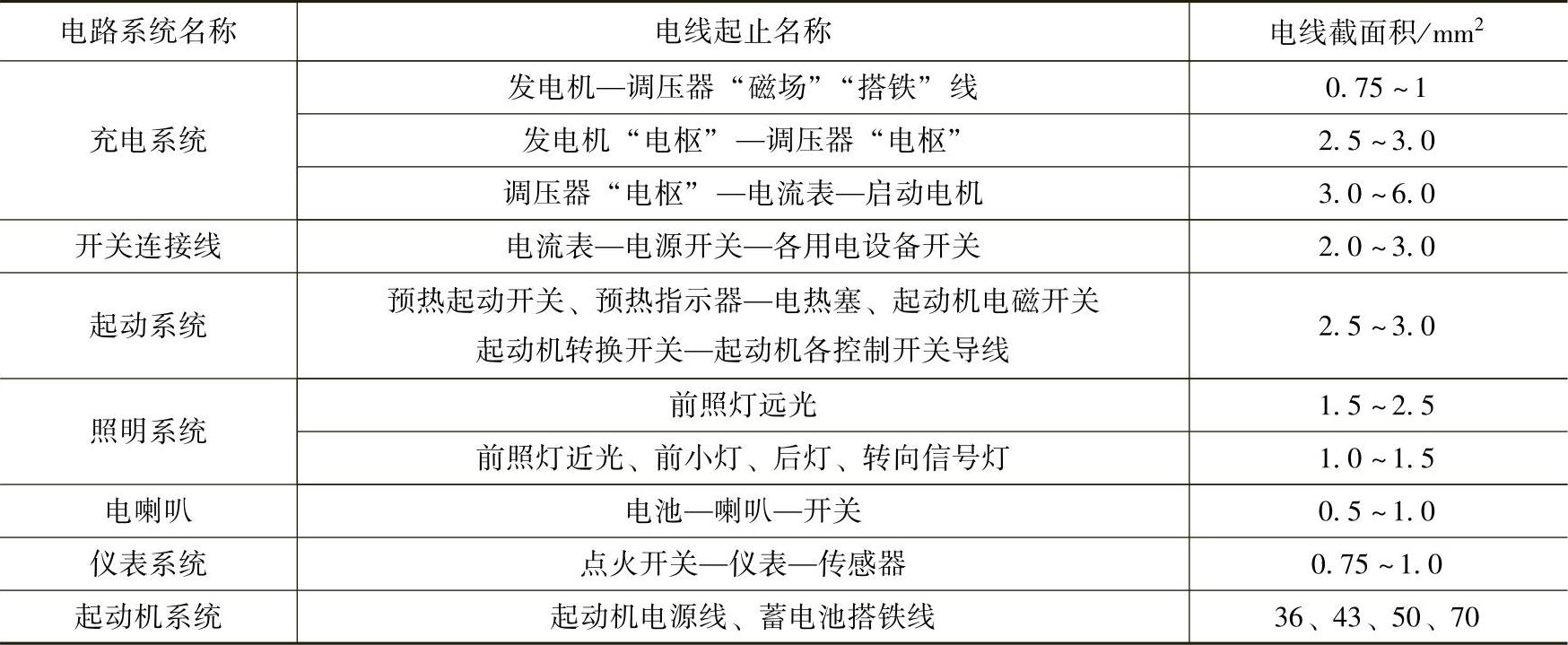

所谓标称截面积是经过换算而统一规定的线芯截面积，不是实际线芯的几何面积，也不是各股线芯几何面积之和。汽车12V电系主要电路导线标称截面积推荐值见表2-2。国产汽车12V电系主要电路所用导线的截面积见表2-3。

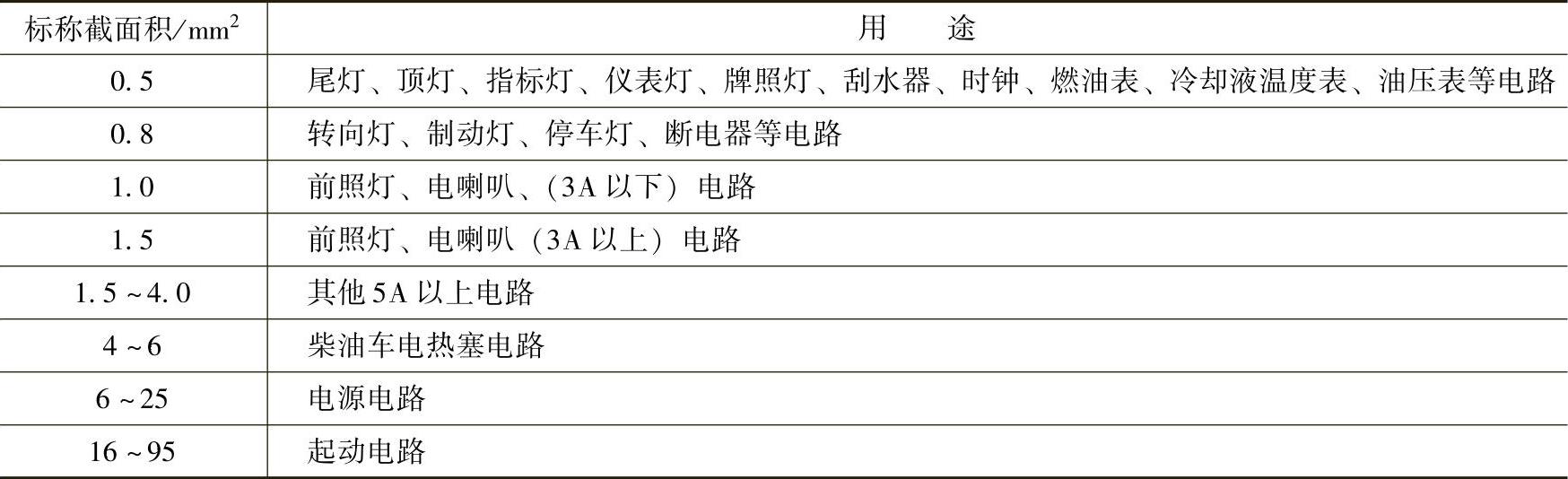

表2-2 12V电系主要电路导线标称截面积推荐值

表2-3 国产汽车12V电系主要电路用导线的截面积

（2）导线颜色

随着汽车上使用的电器增多，导线数量增多，采用双色线，主色为基础色，辅色为环布导线的条色带或螺旋色带，为便于安装和检修，且标注时主色在前，辅色在后。

若以双色线为基础选用导线时，各用电系统的电源线为单色，其余为双色，其双色低压线主色的规定见表2-4，其标称截面积大于1.5mm²的导线只用单色线，但电源系统可增加使用红色为主色、辅色为白色或黑色的两种双色线，对于标称截面积小于1.5mm²的双色低压线的主、辅颜色的搭配见表2-5。

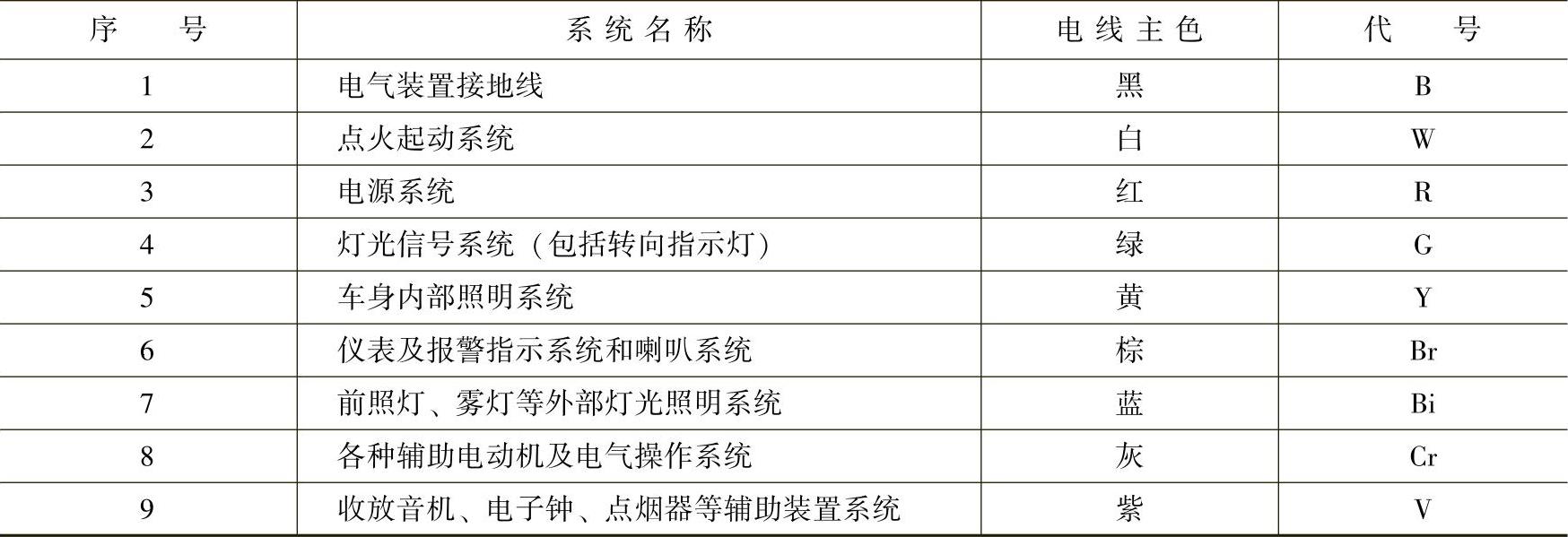

表2-4 汽车各种用电系统双色低压导线主色的规定

表2-5 标称截面积小于1.5mm²的双色低压线的主、辅颜色的搭配

注：○—容许搭配的颜色；△—不推荐搭配的颜色。

由上述规定可看出，汽车电线的颜色，在同一电器系统中，双色线的主色应与单色线的颜色相同；一个电路中的分支线，必须按规定选配相应的辅色；辅色在导线的主色上成两条轴向对称直线分布。

按照上述这些特征，汽车电器线路图上一般都在各条导线七标有颜色字母代号，同时加注了标称截面值，但一般不标单位mm²。

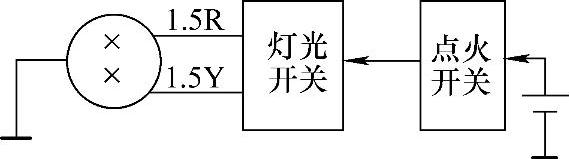

汽车电器线路导线截面及颜色标注的示意图如图2-3所示。它是某一汽车前照灯的远光和近光两条线路，分别标有1.5R和1.5Y，表示两者导线的标称截面积均为1.5mm²，但远光线为红色，近光线为黄色。

图2-3 汽车电器线路导线截面及颜色标注的示意图

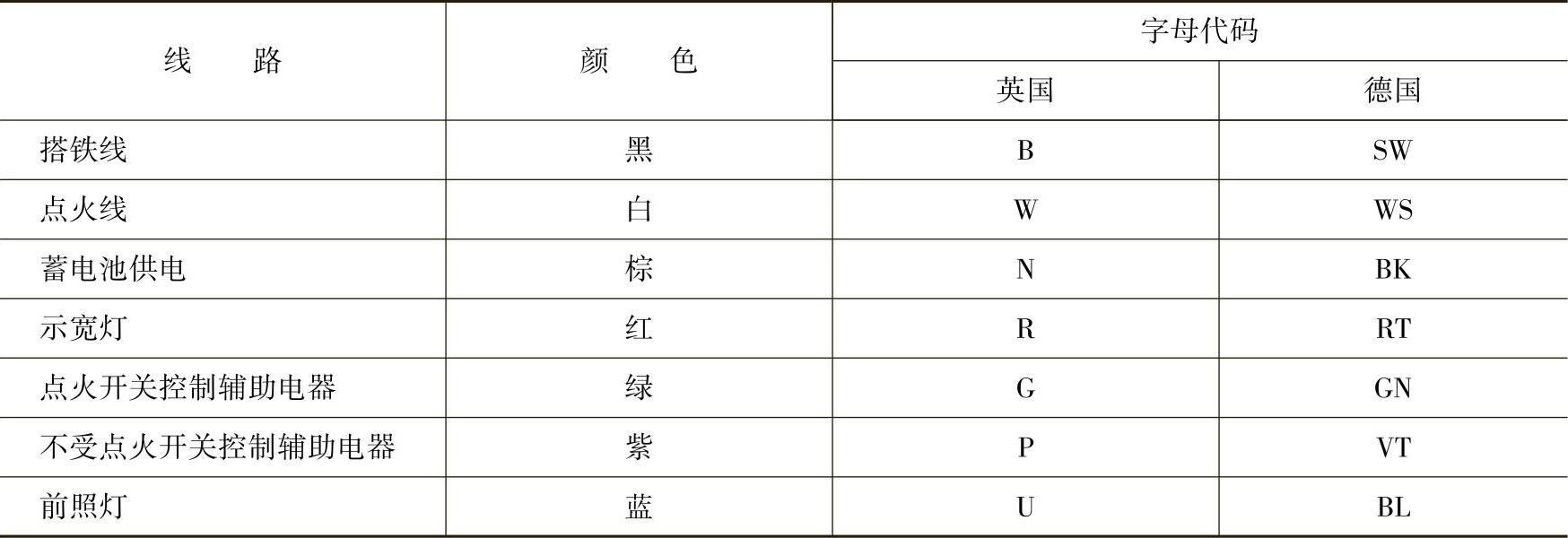

中国采用德国的汽车标准比较多，德国汽车电器电路图用得较多的是白与黑两种颜色。为便于区分线路图上每根电线的颜色，也使用了一套字母代码，这套字母代码是指所加导线护套的颜色。德国和英国电器线路的色标和字母代码表见表2-6。

表2-6 德国和英国电器线路的色标和字母代码

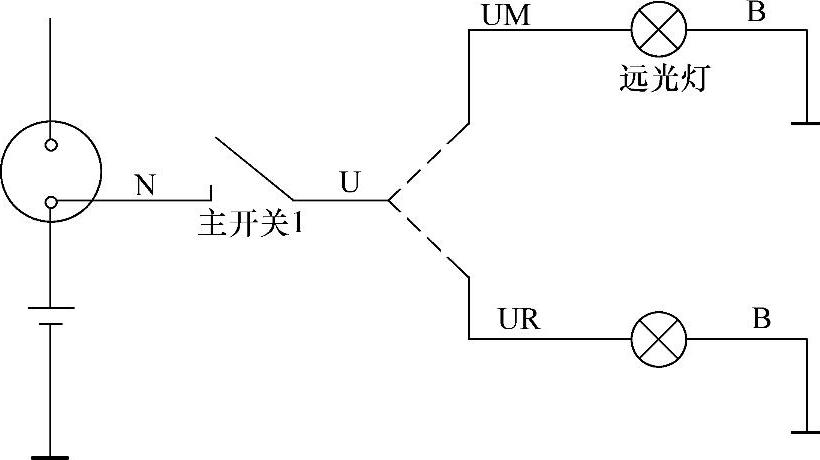

除了导线的主色之外，有些线缆还有一条另外颜色的很细的示踪线，示踪线的颜色与该线缆的主色与电路的代码一致。示踪线标注示意图如图2-4所示，图中的两条线为U线电路的分支线路，这两个分支线路同时受主开关1的控制。

图2-4 示踪线标注示意图

（3）线路编号

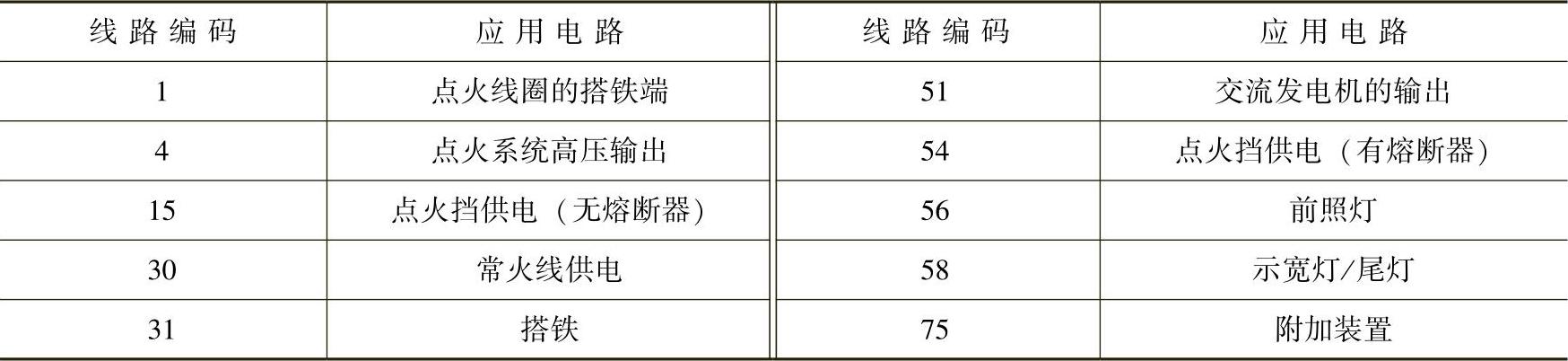

线路编号也叫线路编码，没有统一的规定，一般是由生产厂家统一编定。这些编号包括元器件或零部件、插接件、导线和支路等。英国和德国的汽车上都采用了德国的DIN标准作为辨识线路的编码，DIN标准的线路辨识编码见表2-7。

表2-7 DIN标准的线路辨识编码

2.汽车线束

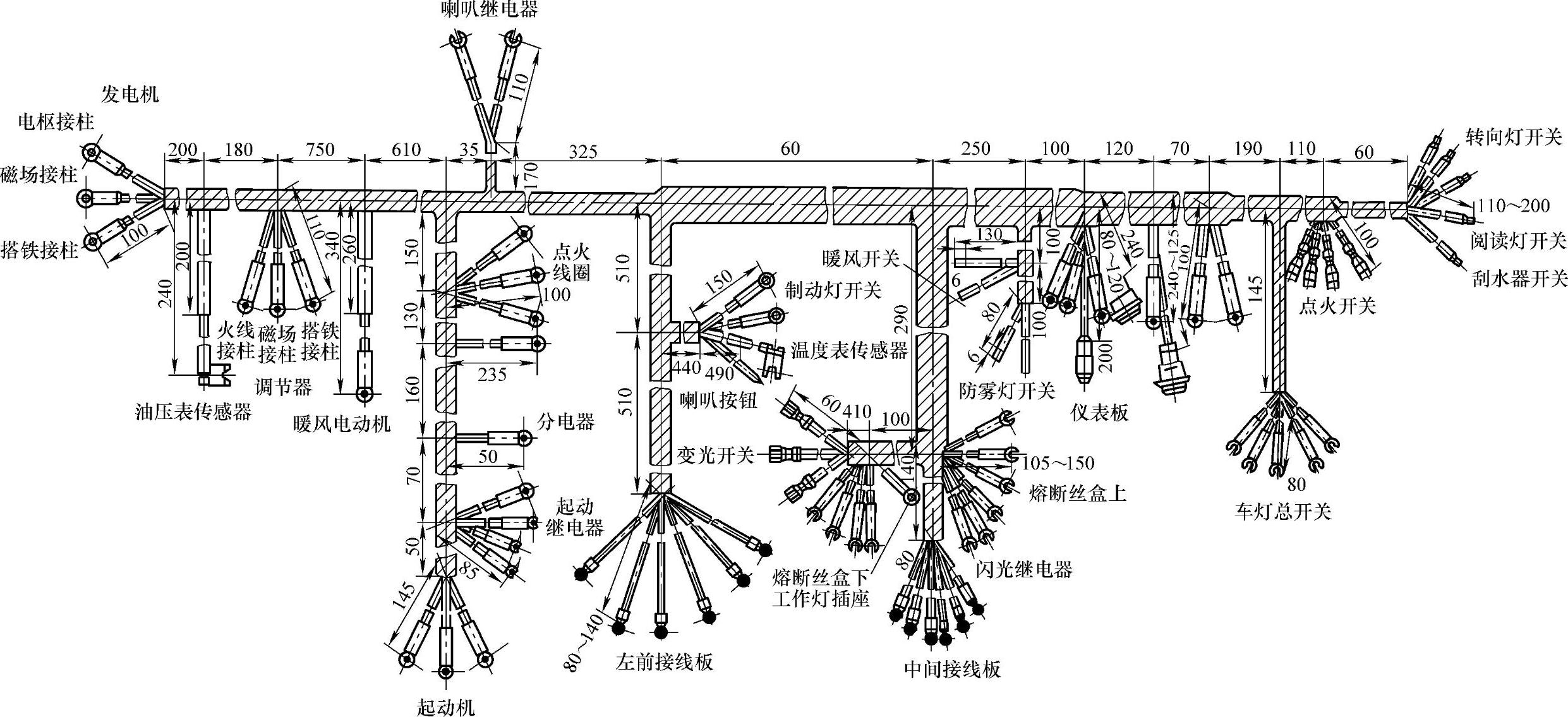

为使全车线路规整、安装方便及保护导线的绝缘，汽车上的全车线路除高压线、蓄电池电缆和起动机电缆外，一般将同区域不同规格的导线用棉纱或薄聚氯乙烯带缠绕包扎成束，称为线束，如图2-5所示。

图2-5 汽车线束

（1）线束的包扎

1）电缆半叠包扎法：涂绝缘漆，烘干，以增加电缆的强度和绝缘性能。

2）新型线束包扎法：局部塑料包扎后放入侧切口的塑料波纹管内，使其强度更高，保护作用更好，也便于查找线路故障。

（2）线束的安装

同一种车型的线束在制造厂按车型设计制造好后，用卡簧或绊钉固定在车上的既定位置，其抽头恰好在各电器设备接线柱附近位置，安装时按线号装在其对应的接线柱上。各种车型的线束各不相同，同一车型线束按发动机、底盘和车身分多个线束。

3.连接器

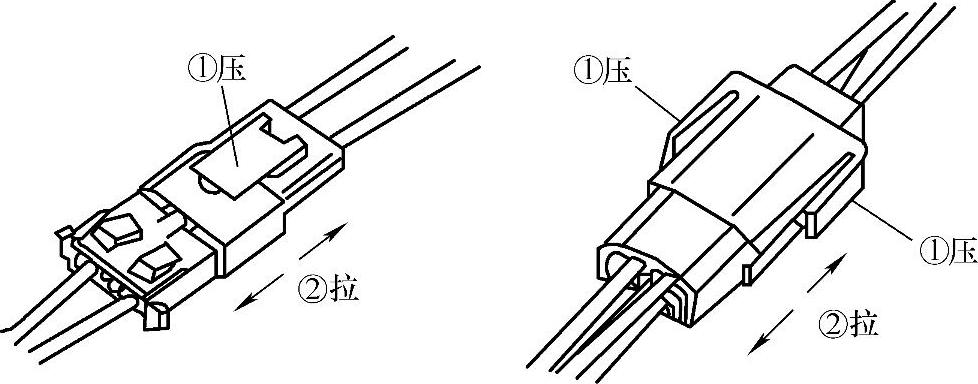

连接器又叫插接器，现代汽车上使用很普遍。为防止在汽车行驶过程中脱开，均采用闭锁装置。连接器的符号和实物示意图如图2-6所示。连接器的拆卸方法示意图如图2-7所示。

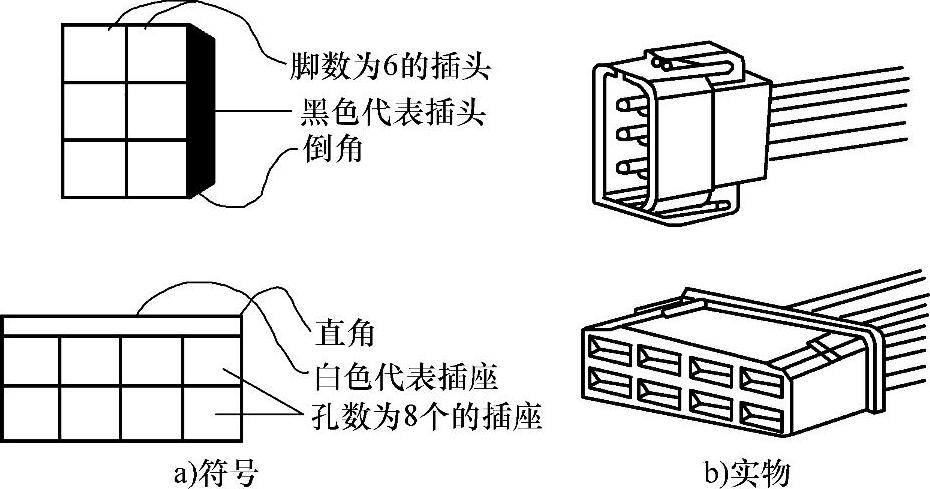

图2-6 连接器的符号和实物示意图

图2-7 连接器的拆卸方法示意图
