汽车机电维修工：全车电路图识读技巧
【摘要】：下面以上海大众POLO轿车为例进行详细说明，如图1-55、图1-56所示。图1-55 上海大众POLO横坐标式电路原理图实例图1-56 上海大众POLO电路原理图示例4：接线端子代号，表示电器元件上接线端子数/多针插头连接触点号码。
横坐标式电路图跟前面所讲的电路图略有区别，它是在最下端通过编号坐标标注图中各线路的位置，各线路平行排列，每条线路对准下框线上的一个编号。图中一般不允许横向交叉跨度较大的走线，横向连接的走线采用断口标注的方式表示，即线路断口处标注为与之相连的另一段线路所在图中的位置编号，以德国大众车系为主，目前主要国产品牌轿车如桑塔纳、捷达、宝来、波罗、帕萨特、奇瑞、奥迪、红旗等均采用该方式的电路图。
下面以上海大众POLO轿车为例进行详细说明，如图1-55、图1-56所示。电路原理图（见图1-56）说明如下：
1：三角箭头，表示下接下一页电路图。
2：熔丝代号，图中S5表示该熔丝位于熔丝座第5号位10A。
3：继电器板上插头连接代号，表示多针或单针插头连接和导线的位置，例如D13表示多针插头连接，D位置触点13。

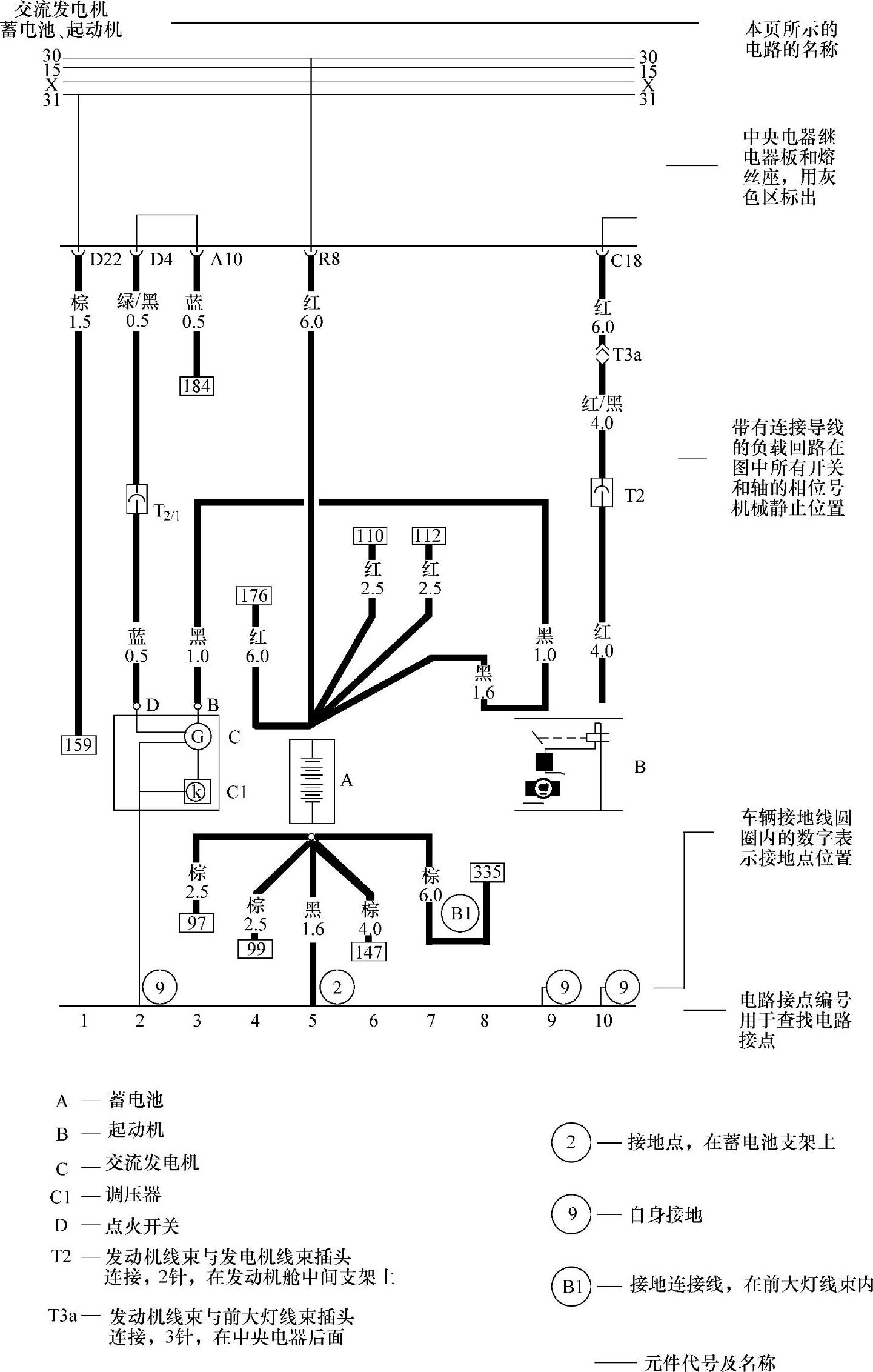

图1-55 上海大众POLO横坐标式电路原理图实例

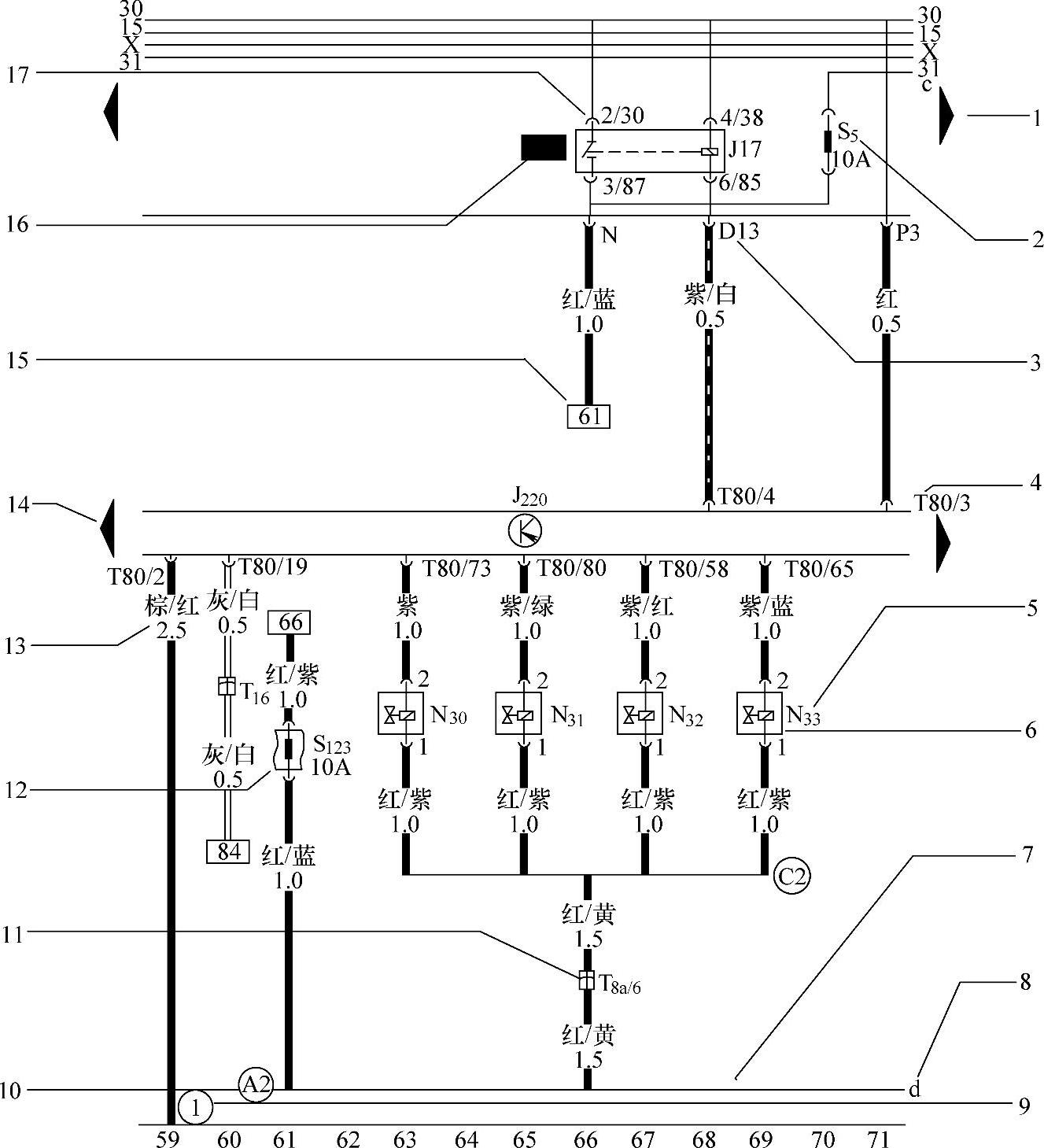

图1-56 上海大众POLO电路原理图示例
4：接线端子代号，表示电器元件上接线端子数/多针插头连接触点号码。
5：元件代号，在电路图下方可以查到元件的名称。
6：元件的符号，可参见电路图符号说明。
7：内部接线（细实线），该接线并不是作为导线设置的，而是表示元件或导线束内部的电路。
8：指示内部接线的去向，字母表示内部接线在下一页电路图中与标有相同字母的内部接线相连。
9：接地点的代号，在电路图下方可查到该代号接地点在汽车上的位置。
10：线束内连接线的代号，在电路图下方可查到该不可拆式连接位于哪个导线束内。
11：插头连接，例如T8a/6表示8针a插头触点6。
12：附加熔丝符号，例如S123表示在中央电器附加继电器板上第23号位熔丝10A。
13：导线的颜色和截面积（单位：mm2）。
14：三角箭头，指示元件接续上一页电路图。
15：指示导线的去向，框内的数字指示导线连接到哪个触点编号。
16：继电器位置编号，表示继电器板上的继电器位置编号。
17：继电器板上的继电器或控制器接线代号，该代号表示继电器多针插头的各个触点。例如2/30：2=继电器板上2号位插口的触点2，30=继电器或控制器上的触点。
