在本节的内容中，我们以解放CA1092型商用汽车为例，讲述汽车电路图的识读。

解放CA1092商用汽车整车电气系统电路原理根据绘制原则分为四大系统，即电源、起动、点火系统电路，仪表和信号、收放机系统电路，刮水器、暖风、点烟器系统电路，照明和信号系统电路，如图1-54所示。

1.电源、起动、点火系统电路

该系统电路包括：蓄电池、发电机、电压调节器、电流表、组合继电器、充电指示灯、点火起动开关、起动机、点火控制器、点火线圈、分电器、火花塞、熔断器及连接导线等。其工作原理如下所述。

（1）起动前的功能检查系统电路

首先将点火开关转到位置Ⅰ，使点火开关触点1与2接触。这时充电指示灯22工作，电路中的电流由蓄电池20正极→熔断器14→电流表18→点火开关触点1、2→充电指示灯22→组合继电器21充电指示灯继电器常闭触点→蓄电池20负极。于是，充电指示灯点亮，表示该指示系统电路工作正常。

（2）起动机系统电路

点火开关由位置Ⅰ转到位置Ⅱ，使其开关触点1与4闭合。这时起动机工作电路中的电流由蓄电池20正极→熔断器14→电流表18→点火开关1、4→组合继电器中的起动继电器线圈1→组合继电器中的充电指示灯继电器常闭触点→蓄电池20负极。因此，组合继电器中的起动继电器开始工作，使其常开触点闭合。于是，起动机电磁开关线圈电路被接通。

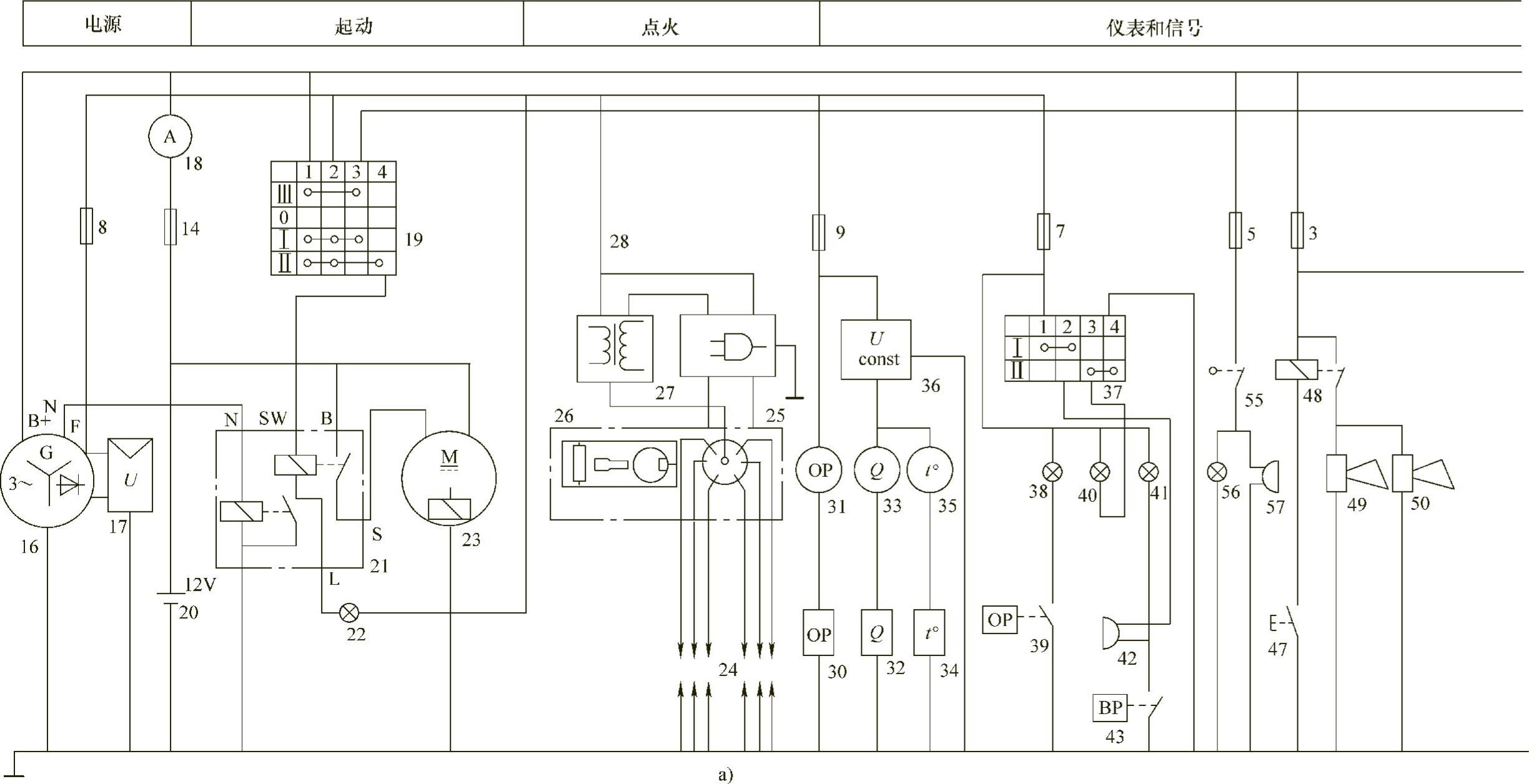

图1-54 解放CA1092商用汽车整车电路原理图

1～15—熔断器 16—交流发动机 17—晶体管调节器 18—电流表 19—点火开关 20—蓄电池 21—组合继电器 22—充电指示灯 23—起动机 24—火花塞 25—分电器 26—点火信号发生器 27—点火控制器 28—点火线圈 29—工作灯捕座 30—油压表传感器 31—油压表 32—燃油表传感器 33—燃油表 34—冷却液温度表传感器 35—冷却液温度表 36—稳压器 37—停车灯开关 38—机油压力报警灯 39—机油压力报警灯开关 40—停车指示灯 41—低气压报警灯 42—低气压报警蜂鸣器 43—低气压报警开关 44—收放机天线 45—收放机 46—扬声器 47—电喇叭按钮

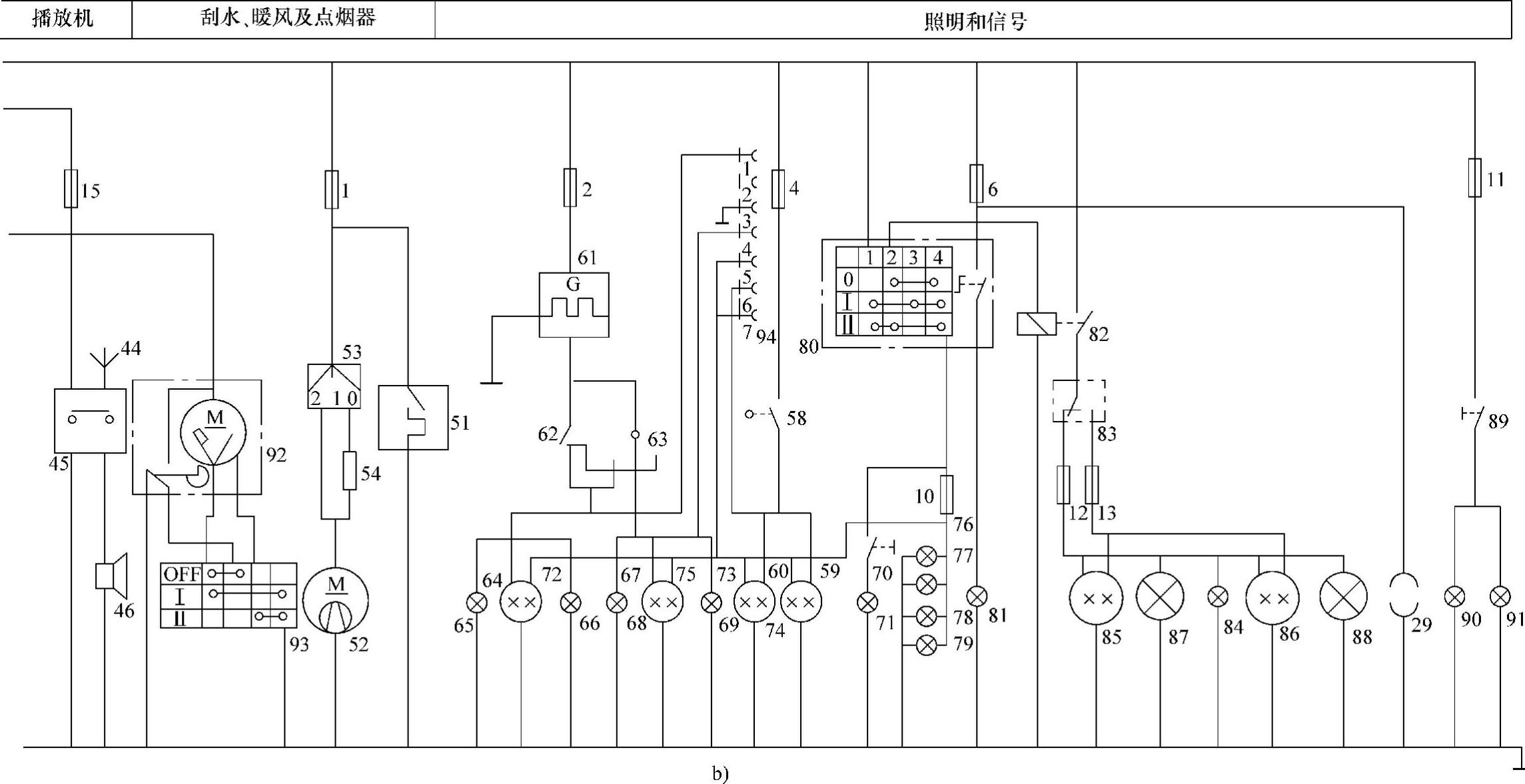

图1-54 解放CA1092商用汽车整车电路原理图（续）

48—继电器 49，50—电喇叭 51—点烟器 2—暖风电动机 53—暖风电动机开关 54—暖风电动机变速电阻 55—倒车灯开关 56—倒车灯 57—倒车蜂鸣器 58—制动灯开关 59，60—制动灯 61—闪光灯 62—危险报警开关 63—转向灯开关 64，65—左转向信号灯 66—左转向指示灯 67，68—右转向信号灯 69—右转向指示灯 70—发动机罩下灯开关 71—发动机罩下灯 72～75—示宽灯 76～79—仪表灯 80—车灯开关 81—室内灯 82—灯光继电器 83—脚踏变光开光 84—远光指示灯 85，86—前照灯（远/近光） 87，88—前照灯（远光） 89—雾灯开关 90，91—雾灯 92—刮水器 93—刮水器开关 94—七孔挂车插座

它的工作电路中电流由蓄电池20正极→组合继电器21中的起动继电器常开触点→起动机电磁开关线圈→蓄电池20负极。于是，起动机电磁开关闭合使起动机接通电源。

工作电路中电流由蓄电池20正极→起动机23→蓄电池20负极。

因此，起动机开始旋转拖动发动机，完成了起动全过程。

（3）点火系统电路

发动机起动后，使点火开关自动返回位置Ⅰ，使其开关触点1与2接通。

这时点火系统工作电路中的电流由蓄电池20正极→熔断器14→电流表18→点火开关触点1、2→点火线圈→二次绕组及点火控制器→搭铁→电源负极。发动机运转时，分电器中的脉冲信号发生器产生间断的脉冲信号，送给点火控制器来控制点火线圈一次绕组的接通与断开。当点火线圈的一次绕组断开时，在它的二次绕组中产生感应高压电，击穿火花塞电极间隙，使之产生气体电离发出火花，点火线圈存储的电能变成热能放出，点燃混合气，使发动机工作。

（4）发电机电源系统电路

开在发动机起动后拖动发电机开始发电，因此在发电机三相绕组中的中性点N产生7V左右电压，这时组合继电器中充电指示灯继电器线圈工作电路中电流由发电机N端→组合继电器中充电指示灯继电器的线圈→发电机负极。于是，该继电器的常闭触点断开，如图1_-54a所示。使得充电指示灯22原工作电路被切断，指示灯熄灭表示发电机工作正常；与此同时，组合继电器中起动继电器的线圈工作电路也被切断，其常开触点断开，起动机工作电路被切断。于是，发动机的点火、起动和发电机工作全过程结束。

（5）电流表18工作状态分析

1）发电机给蓄电池充电时，电流表指示为正（+），指针指示值越大，说明蓄电池亏电越多。

2）在发电机还没有工作（发动机起动）时，电流表指示为负（-），指针指示值越大，说明蓄电池向外供电量越多。

3）一般在正常行车时电流表的指示几乎是零，说明整车的电源系统正常，发电机调节器及蓄电池工作状态良好。

2.仪表和信号、收放机系统电路

在该系统电路中包括：熔断器、稳压电源、仪表、传感器、停车灯开关、报警信号灯及开关、倒车报警灯及开关、电喇叭、电喇叭继电器及按钮、收放机及扬声器等电器件。其工作原理如下所述。

（1）仪表及传感器系统电路

当发动机起动后，点火开关19处在位置Ⅰ，如图1-54a所示，点火开关触点1与2闭合。

油压表工作电路中电流由发电机正极→点火开关触点1、2→熔断器9→油压表31→油压表传感器30→负极搭铁。

燃油表工作电路中电流由蓄电池正极→熔断器14→电流表18→点火开关触点1、2→熔断器9→稳压器36→燃油表33→燃油表传感器32→蓄电池负极。

冷却液温度表工作电路中电流由蓄电池正极→熔断器14→电流表18→点火开关触点1、2→熔断器9→稳压器36→冷却液温度表35→冷却液温度表传感器34→蓄电池负极。

（2）报警信号系统电路

机油压力报警开关39在发动机润滑机油压力低于0.0686MPa时触点闭合，这时机油压力报警信号灯系统工作电路中电流由蓄电池正极→熔断器14→电流表18→点火开关触点1、2→熔断器7→机油压力报警灯38→机油压力报警开关39→蓄电池负极，机油压力报警灯亮。

停车指示灯40系统电路：当停车拉紧手制动杆时，停车灯开关37触点3与4闭合。这时停车指示灯工作电路中电流由蓄电池正极→熔断器14→电流表18→点火开关触点1、2→熔断器7→停车指示灯40→停车开关触点3、4→蓄电池负极，停车指示灯亮。

气压报警灯41和气压报警蜂鸣器42系统电路：在行车时，停车开关37的触点1与2闭合。当制动气压低于441.3kPa时气压报警开关43触点闭合。这时气压报警灯和气压报警蜂鸣器工作电路中的电流由蓄电池正极→熔断器14→电流表18→点火开关触点1、2→熔断器7→停车灯开关触点1、2→气压报警蜂鸣器42→低压报警开关43→蓄电池负极，气压报警蜂鸣器鸣叫，同时气压报警灯亮。

倒车灯和倒车蜂鸣器系统电路：当变速器操纵杆放到倒挡位置时，倒车开关55触点闭合。这时倒车灯和倒车蜂鸣器工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器5→倒车开关55→倒车蜂鸣器57、倒车灯56→蓄电池负极。于是倒车灯亮、倒车蜂鸣器鸣叫。

（3）收放机系统电路

当打开收放机电源开关，收放机工作电路中电流由蓄电池正极→熔断器14→电流表18→点火开关触点1、3→熔断器15→收放机→蓄电池负极，收放机开始工作。

（4）电喇叭声响系统电路

当按下电喇叭按钮47时，电喇叭继电器48的线圈电路接通，其常开触点闭合。这时电喇叭工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器3→电喇叭继电器触点→电喇叭49与50→蓄电池负极。于是，电喇叭鸣叫。

3.刮水器、暖风电动机、点烟器系统电路

（1）刮水器系统电路

当把刮水器开关93拉到L挡（低速挡）时，其开关触点1与4闭合。这时刮水器电动机工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器3→刮水器电动机92→刮水器开关触点1、4→蓄电池负极。于是，刮水器电动机以慢速旋转刮洗前风窗。

当把刮水器开关拉到H挡（高速挡）时，其开关触点3与4闭合，刮水器电动机工作电路中的电流由蓄电池正极→熔断器14→电流表18→熔断器3→刮水器电动机92→刮水器开关触点3、4→蓄电池负极。于是，刮水器电动机以快速旋转刮洗前风窗。

刮水器电动机的自动停位是靠刮水器开关触点1与2接通，使刮水器电动机进行制动，让刮片停在风窗玻璃下部的固定位置上。

（2）暖风电动机系统电路

当把暖风电动机开关53拨到位置1（低速挡）时，暖风电动机工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器1→暖风电动机开关触点→暖风电动机变速电阻54→暖风电动机→蓄电池负极。于是，暖风电动机以低速旋转。

当把暖风开关拨到位置2（高速挡）时，暖风电动机工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器1→暖风电动机开关触点→暖风电动机→蓄电池负极。于是，暖风电动机以高速旋转。

（3）点烟器工作电路

当按下点烟器时，其触点闭合。这时点烟器工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器1→点烟器51→蓄电池负极。于是，点烟器将流过的电流转变成热能用于点烟。

4.照明和信号系统电路

该系统电路包括：熔断器、闪光器、转向开关、危险报警灯开关、转向灯、制动灯开关、制动灯、七孔挂车插座、车灯开关、前照灯、变光开关、灯光继电器、雾灯开关、雾灯等电器元件。

1）前照灯系统电路首先将车灯开关80拉到位置I，其开关触点1与3、4接通。这时示宽灯72、73、74、75和仪表照明灯76、77、78、79系统工作电路中电流由蓄电池正极→熔断器14→电流表18→车灯开关触点1、4→熔断器10→示宽灯72、73、74、75和仪表照明灯76、77、78、79→蓄电池负极。于是上面各灯同时亮。

当需检查发动机机舱内部件时，只要打开发动机罩盖，发动机罩下灯开关70触点自动闭合，于是，发动机罩下灯71亮。

当把车灯开关拉到Ⅱ位置时，其开关触点1与2、4接通。灯光继电器82线圈电路被接通，电流由蓄电池正极→熔断器14→电流表18→车灯开关触点1、2→灯光继电器线圈→蓄电池负极。于是，灯光继电器82工作，其常开触点闭合。这时前照灯系统工作电路中电流由蓄电池正极→熔断器14→电流表18→灯光继电器触点82→变光开关83触点→熔断器12→4个前照灯远光85、86、87、88及远光指示灯84→蓄电池负极。于是，前照灯远光灯亮。

当把脚踏板变光开关83切到另一位置，使另外一对触点闭合时，前照灯系统工作电路中电流由蓄电池正极→熔断器14→电流表18→灯光继电器触点82→变光开关83触点→熔断器13→两个前照灯近光85、86→蓄电池负极。于是，前照灯近光亮。

当把车灯开关80转动使其室内灯开关触点闭合时，室内灯81亮。

2）雾灯系统电路：当把雾灯开关89拉动使其触点闭合时，雾灯工作电路中电流由蓄电池正极→熔断器14→电流表18→熔断器11→雾灯开关89→两个前雾灯90、91→蓄电池负极，两个前雾灯同时亮。
