汽车电路图主要用于表达各电气系统的工作原理及电器间的连接关系，尽管不同车型的电路图风格迥异，但根据各种图的特点可细分为以下几种类型，如图1-43所示。

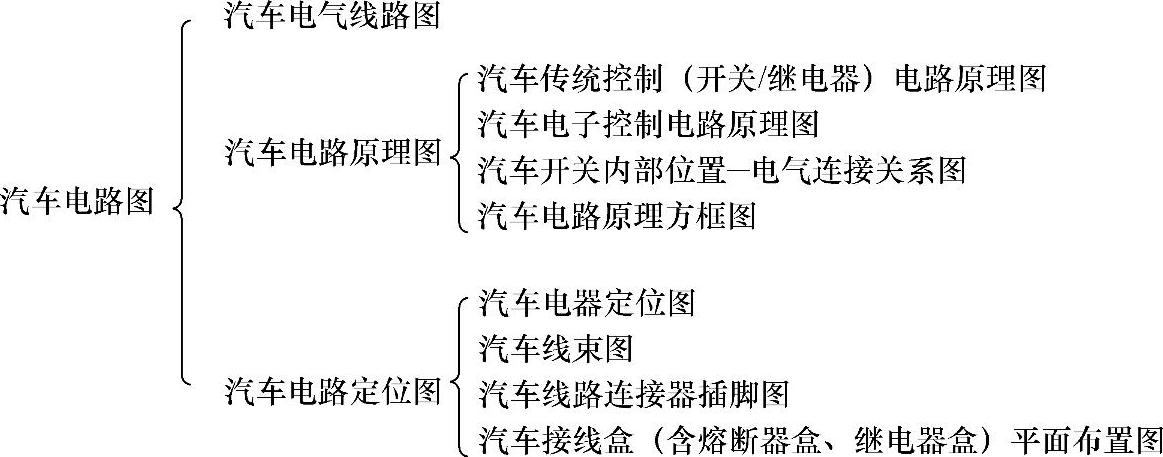

图1-43 汽车电路图分类

1.电气线路图

图1-44所示为日产（NISSAN）柴油货车电气线路图。该类图表达了各电器在车上的大致布局，各电器以实物轮廓图表示。导线分布大体与车上的实际位置、走向相同。电气线路图完整地表达了整车的电器及线路连接关系，但不能清晰、方便地反映各电气系统的工作原理，且识读所需的时间较长。随着汽车电路的日趋复杂，这类电路图越来越不实用。

2.电路原理图

（1）电路原理图的特点

电路原理图重点表达各电气系统电路的工作原理，既可以是全车电路图，也可以是各系统电路原理图，如图1-45所示。尽管各汽车制造公司的表达方式不一，但一般都具有以下特点。

1）用电气图形符号表达各元器件。一般通过这些符号可了解该元器件的基本结构和作用。

2）在大多数图中，电源线在图的上方，接地线在图的下方，电流方向自上而下。电路较少迂回曲折，电路图中元器件串、并联关系十分清楚，电路图易识读。

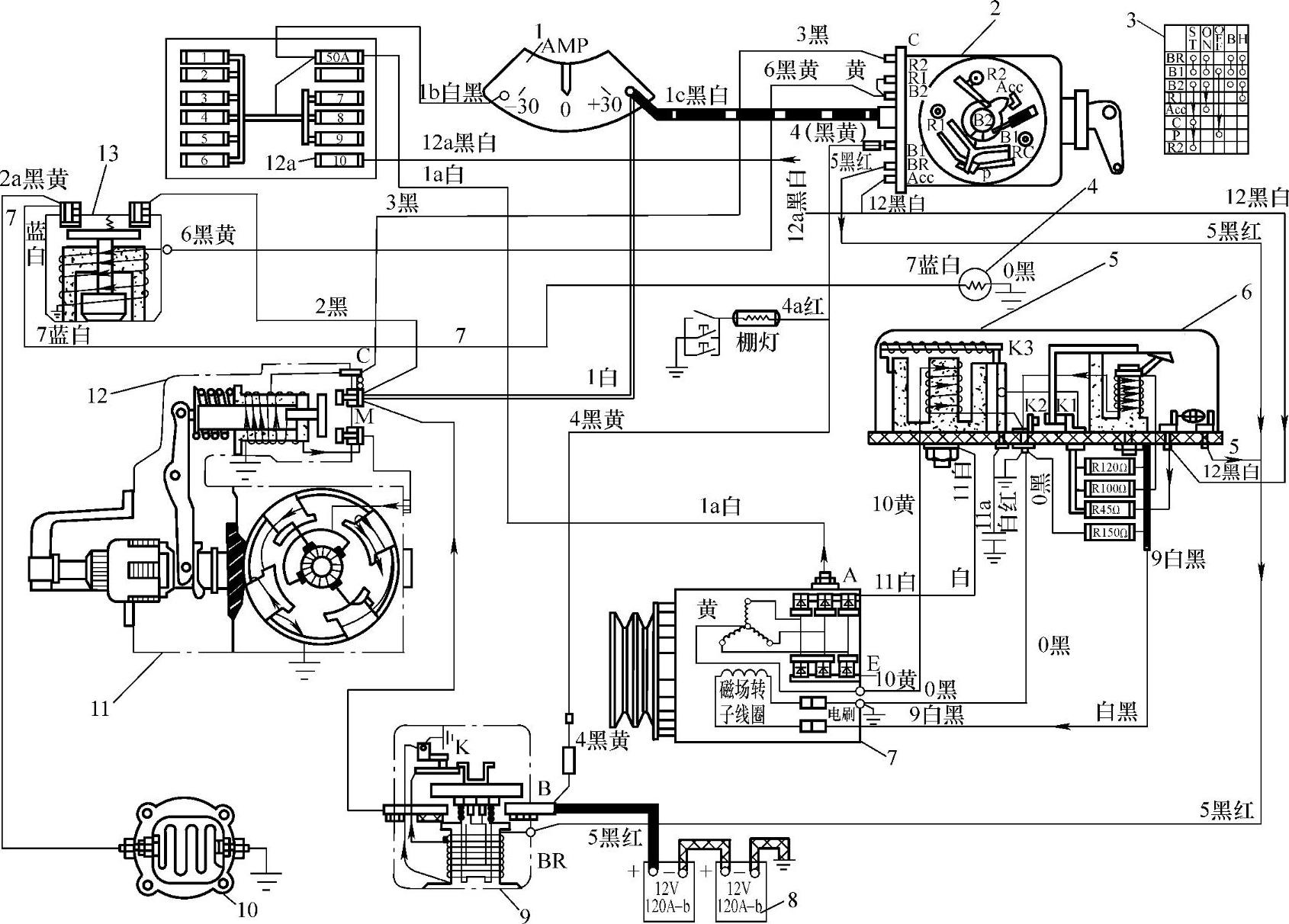

图1-44 日产（NISSAN）柴油货车电气线路图

1—电流表 2—点火开关 3—点火开关位置 4—预热指示灯 5—磁场继电器 6—电压调节器 7—硅整流交流发电机 8—蓄电池 9—蓄电池开关 10—空气预热器 11—起动机 12—起动开关 13—电磁预热开关

3）各元器件不再按在车上的安装位置布局，而是依据工作原理，在图中合理布局，使各系统处于相对独立的位置，从而易于对各用电设备进行单独的电路分析。

4）各元器件旁边通常注有元器件名称及代码（如控制器件、继电器、过载保护器、用电器交接点及接地点等）。

5）电路原理图中所有开关及用电器均处于不工作的状态，例如点火开关是断开的、发动机不工作、车灯关闭等。

6）导线一般标注颜色和规格代码，有的车型还标注该导线所属电气系统的代码，根据标注，易于对照定位图找到该元器件或导线在车上的位置。

（2）电路原理图的新变化

近年来，汽车电控技术的飞速发展，特别是电子技术的广泛应用，使得汽车电气系统发生了以下变化。

1）新的电气系统不断出现，如汽车上出于安全、舒适等目的而新增的装置等。

2）电子控制被广泛应用，使独立控制的系统向集成控制的方向发展。很多车型的发动机和自动变速器的控制就由一个电控单元进行控制，称为动力控制单元（如通用的PCM电控单元）。

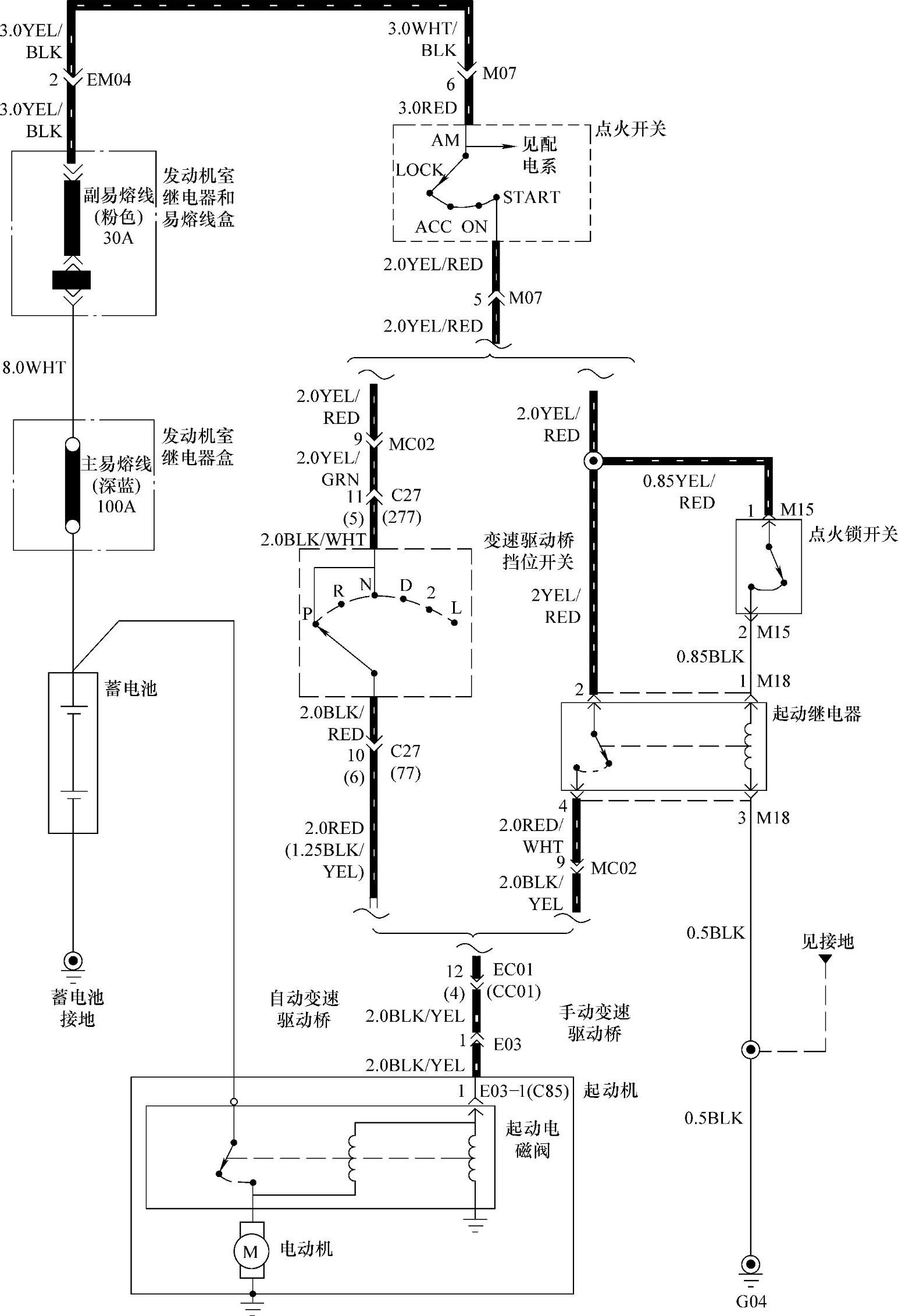

图1-45 起动系统电路工作原理

注：（）内仅用于3.0L发动机

3）各电气系统之间的关联越来越多，如发动机电控系统和自动变速器电控系统之间有很多信息共享和匹配。以上变化不可避免地都在电路上有所体现，在看图时要注意以上变化。

（3）电路原理图的分类

1）汽车传统控制（开关/继电器）电路原理图，如图1-46所示。

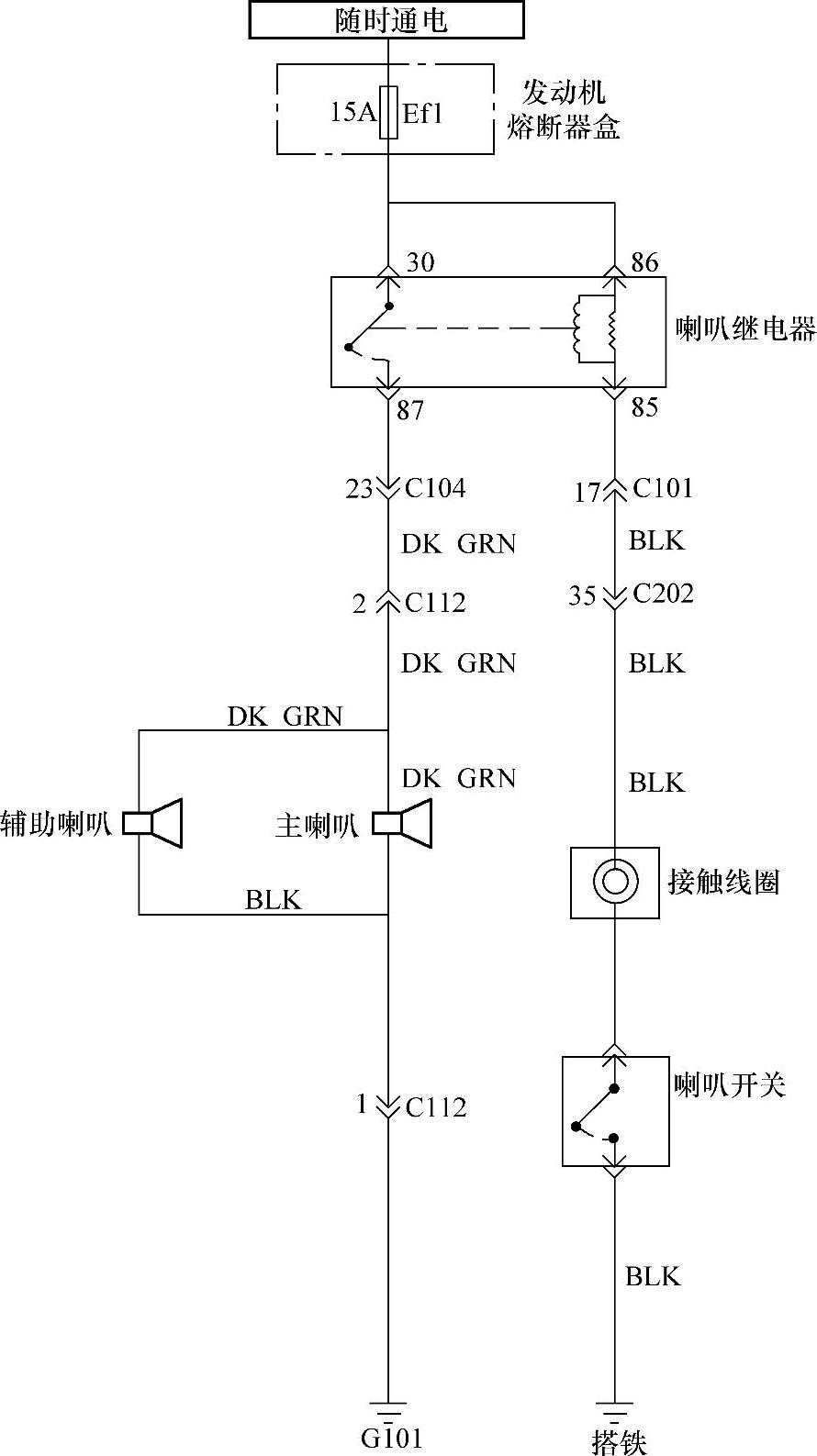

图1-46 广州本田雅阁轿车喇叭控制电路

2）汽车电子控制电路原理图，如图1-47所示。

3）汽车开关内部位置—电气连接关系图，如图1-48所示。点火开关、组合开关、限位开关等的内部端子电气连接直接关系到电器设备的操作控制关系，对电路状态分析非常重要。

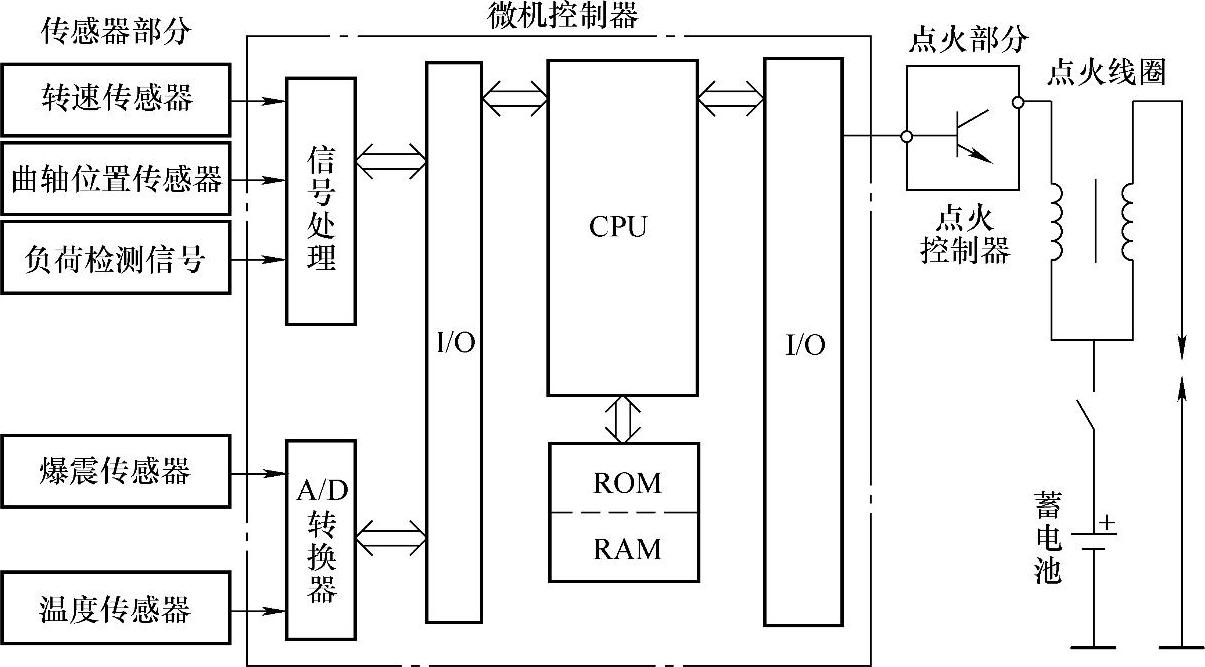

4）汽车电路原理框图，如图1-49所示。方框图是把一个完整电路划分成若干部分，各个部分用方框表示，每一方框再用文字或符号说明功能，各方框之间用线条连接起来，用以

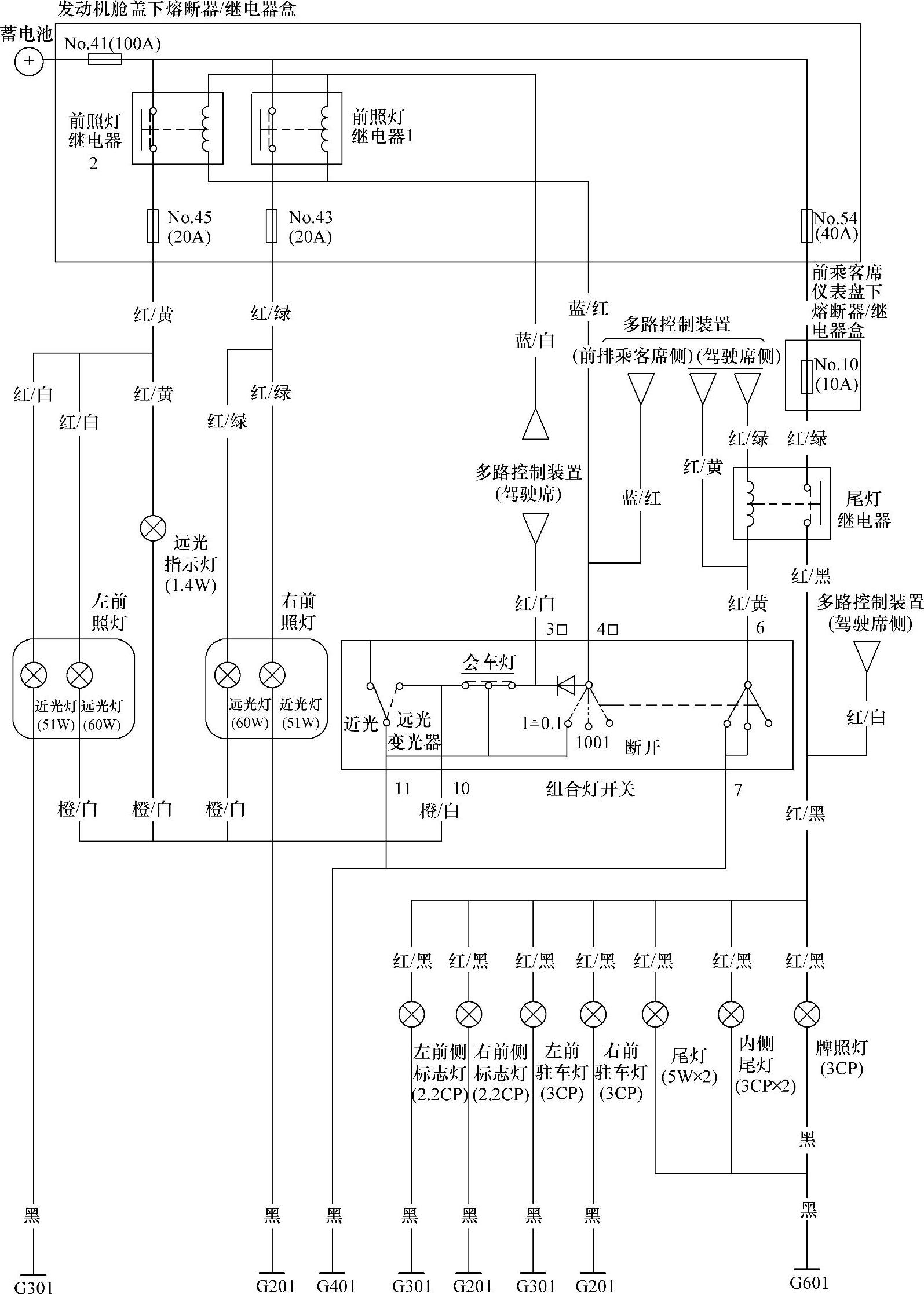

图1-47 汽车电子控制电路原理图

表明各部分的相互关系。方框图是为说明电路的工作原理服务的，不必画出元器件和它们之间的具体连接情况。

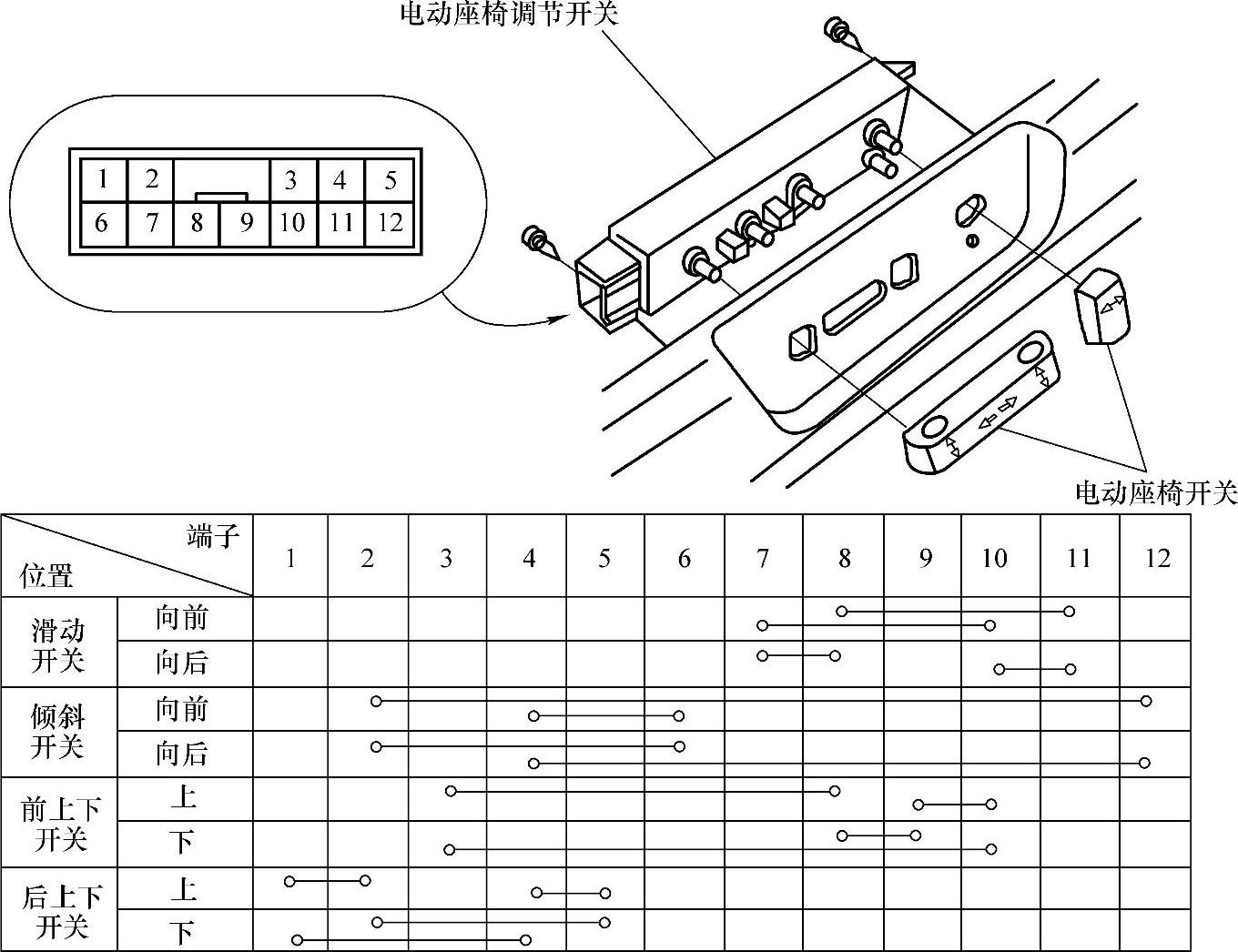

图1-48 广州本田雅阁轿车电动座椅开关电气连接关系图

图1-49 汽车电路原理框图

总之，电路原理图是分析电气系统工作原理，以及维修电气系统的最基本、最实用的资料。

3.电路定位图

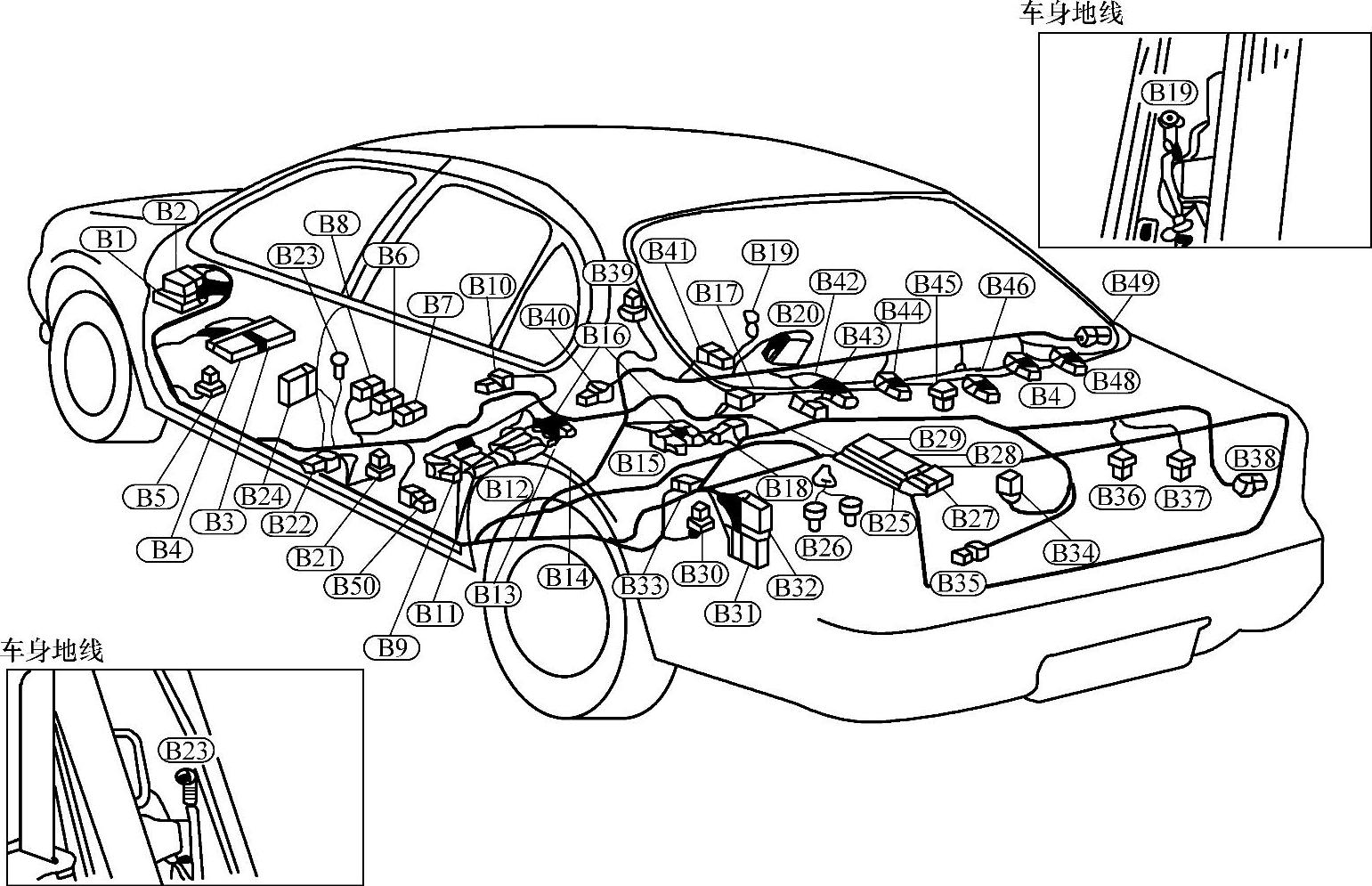

电路定位图用于指示各电器及导线的具体位置。一般采用绘制的立体图或实物照片的形式，立体感强，能直观、清晰地反映元器件在车上的实际位置，如图1-50所示，具有很高的实用价值。定位图在某些车型中还进一步细化分类。

图1-50 电路定位图

1）汽车电气定位图确定各元器件、连接器、接线盒、搭铁点、铰接点及诊断座等的分布位置。

2）汽车线束图：确定电线束与各用电器的连接部位、接线柱的标记、线头、连接器的形状及位置，如图1-51所示。

图1-51 汽车线束图

3）汽车线路连接器端子图：确定连接器内各导线连接位置，如图1-52所示。

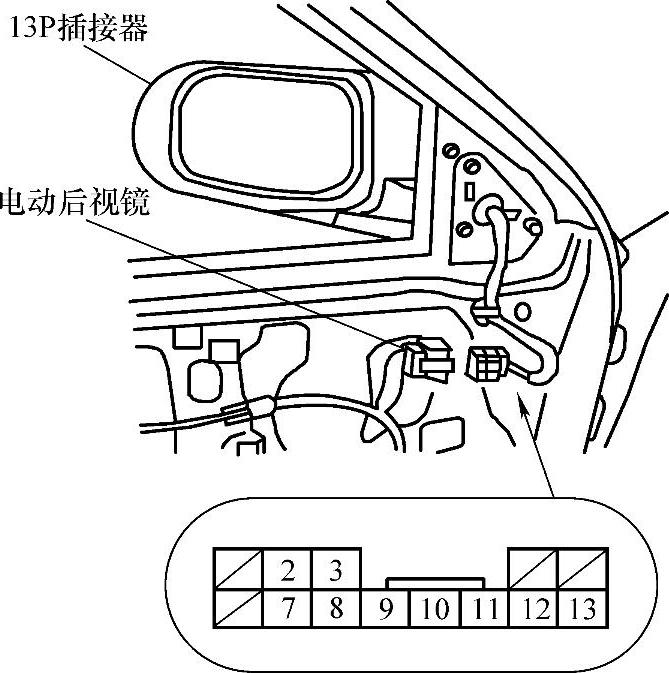

图1-52 电动后视镜连接器端子图

4）汽车接线盒（含熔断器盒、继电器盒）平面布置图：确定熔断器、继电器等具体安装方位，如图1-53所示。

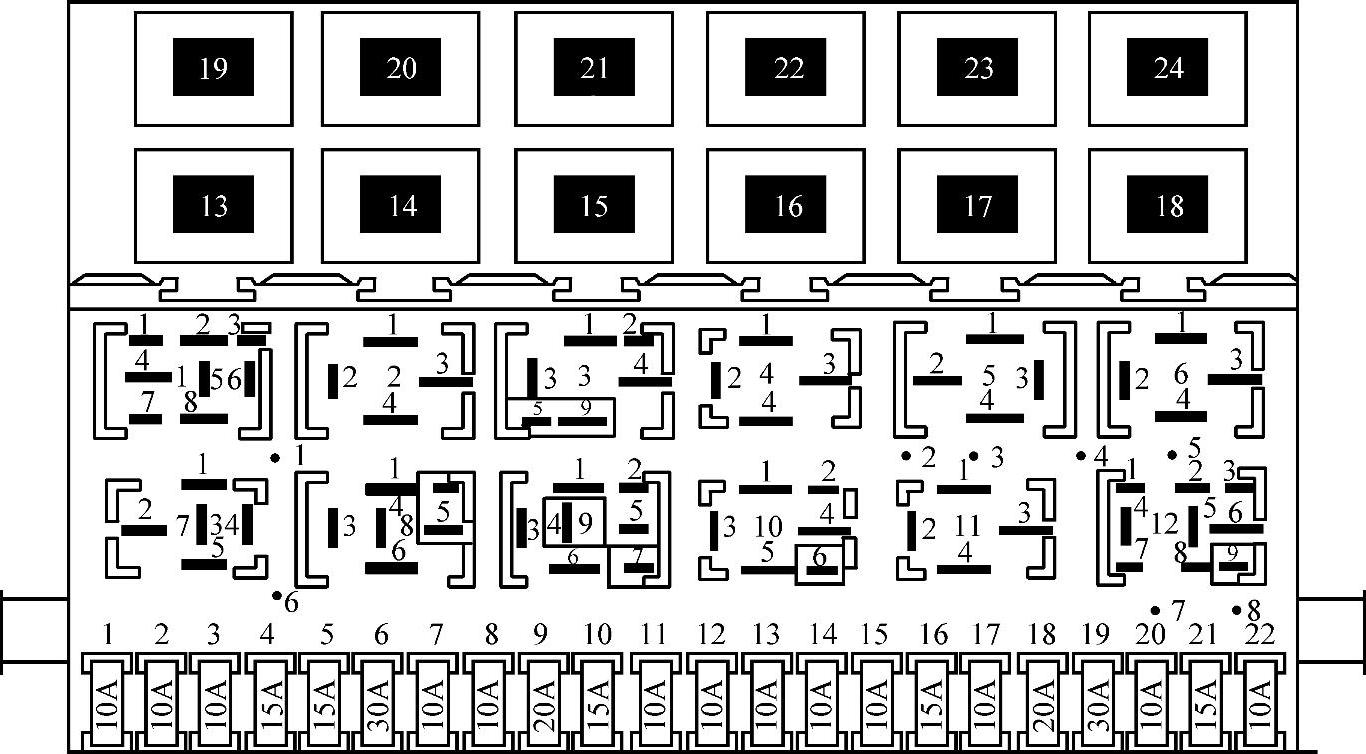

图1-53 汽车熔断器/继电器盒平面布置图

目前，大多数汽车制造公司均采用电路原理图结合定位图的表达方式。为便于结合两类图，大多数车型的电路图还附有表格，指出电路原理图上的元器件、导线等在哪一张定位图上。
