晶体管由三块半导体组成，根据组合的方式不同，分为NPN型和PNP型两种类型，常见的NPN管多为硅管，PNP管多为锗管。图1-26为晶体管的结构示意图和符号。

晶体管有两个PN结，分别为发射结和集电结，三个电极，分别为基极（B）、发射极（E）和集电极（C）。NPN型管发射极E流出的电流为基极B和集电极C流入电流之和；PNP型管发射极E流入的电流为基极B和集电极C流出电流之和。

1.晶体管的放大特性与放大电路

晶体管具有电流的放大特性，要使晶体管工作在放大状态，就必须对晶体管加上正确的直流偏置电压，如图1-27所示，电路中U_BB<U_CC，使发射结加正偏电压，集电结加反偏电压，满足晶体管实现电流放大的基本条件。

调整基极电位器R_P，从电流表的读数可以看出，在一定范围内，随着基极电流I_B的变化，集电极电流I_E和集电极电流I_C都随之变化。通过此实验电路可得到以下结论：

1）I_E=I_B+I_C。

2）基极电流的微小变化，能引起发射极和集电极电流较大的变化，这就是晶体管的电流放大作用。估算时，一般认为直流放大倍数近似等于交流放大倍数，I_C=βB，为晶体管的交流放大倍数。

放大电路的应用非常广泛，它的主要任务是把非常微弱的信号进行放大，然后送到负载，完成其特定的功能。

如图1-28所示，此电路为低频小信号电压放大电路，要使输入的交流小信号u能正常地被放大，就必须使晶体管加上正确的直流偏置电压，工作在放大状态，放大之后的交流信号输出加到负载上，驱动负载动作。

图1-26 晶体管

a）实物图 b）结构示意图和器件符号

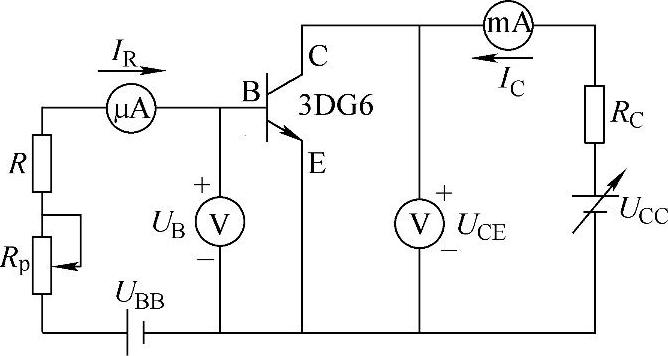

图1-27 晶体管放大电路示意图

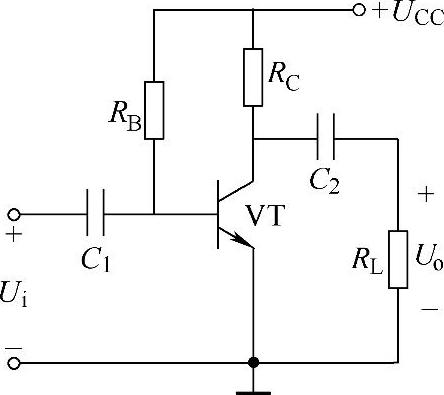

图1-28 共射极放大电路

2.晶体管的简易判别

（1）找出基极，并判定管型（NPN或PNP）

对于PNP型晶体管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型晶体管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便地判断基极和管子的类型。具体方法如下：

1）将万用表拨在R×100或R×1k挡上。用万用表任一表笔与假设的基极相接，另一表笔分别与其余两个电极相接，如图1-29所示。

2）若测得的电阻都很大（或很小），再将两表笔对调，如电阻都很小（或很大），则假设的基极是正确的。

3）如果所测得的电阻一大一小，则假设不对，可假设另一引脚为基极再测，直到符合上面的结果为止。

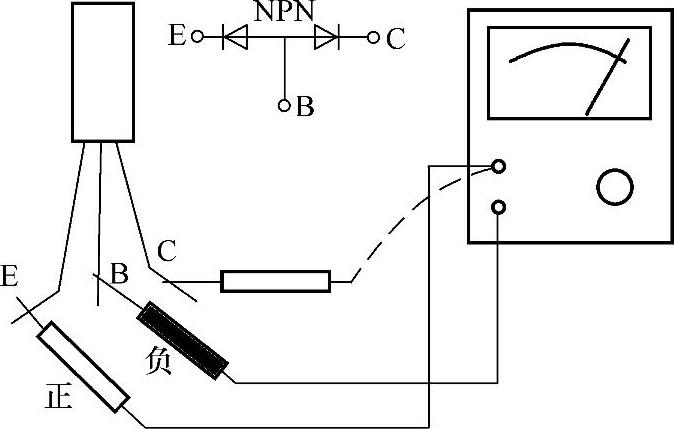

图1-29 晶体管基极与管型测试

基极确定后，用万用表的黑表笔接基极，红表笔分别和另两个电极相接，若测得电阻都很小，则为NPN型管；反之，则为PNP型管。

（2）判别发射极和集电极

1）NPN型管的判别：将万用表拨在R×1k挡上。用手将基极与假设的集电极捏在一起（注意不要让电极直接相碰），黑表笔与假设的集电极相接，红表笔接另一引脚，注意观察万用表指针向右摆动的幅度。

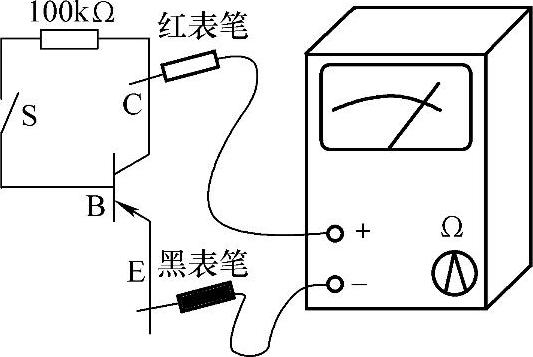

图1-30 晶体管发射极和集电极测试

然后假设另一引脚是集电极，重复上述测量步骤。

比较两次测得的电阻值，以阻值小的一次为准，黑表笔所接的是集电极，红表笔接的是发射极。

2）PNP型管的判别：同样以电阻小的一次为准，红表笔所接的是集电极，黑表笔接的是发射极，如图1-30所示。

这种判别电极方法的原理是，利用万用表内部的电池，给晶体管的集电极、发射极加上电压，使其具有放大能力。用手捏其基极、集电极时，就等于通过手的电阻给晶体管加一正向偏流，使其导通，此时指针向右摆动幅度就反映出其放大能力的大小，因此可正确判别出发射极、集电极来。

3.晶体管好坏的判别

根据晶体管内PN结的单向导电性，用万用表R×100或R×1k欧姆挡分别测量B、E极间和B、C极间PN结的正、反向电阻。如果测得正、反向电阻相差较大，说明晶体管的两个PN结都是很好的；如果测得正、反向电阻都很大，说明晶体管内部已经断路；如果测得正、反向电阻都很小或为零，说明晶体管极间短路或击穿。

再用万用表R×1k欧姆挡测C、E之间的正、反向电阻。如果测得正、反向电阻都很大，说明晶体管C、E间未漏电；如果测得正、反向电阻都很小或为零，说明晶体管极间短路或击穿。
