汽车机电维修工：稳压管与稳压电路

2023-08-26 理论教育版权反馈

【摘要】：稳压管及其作用稳压二极管是一种具有稳压作用的特殊硅二极管，使用时反接于电路中，工作在反向击穿区，稳压管的电流在很大范围内变化时，其两端的电压基本不变，这就是稳压管的稳压作用。图1-21 稳压电路续流二极管电路为了消耗线圈断电时产生的自感电动势，常在继电器线圈两端反向并联续流二极管，使用时注意二极管的极性连接，必须与电源极性相反，如图1-22所示。

（1）稳压管及其作用

稳压二极管是一种具有稳压作用的特殊硅二极管，使用时反接于电路中，工作在反向击穿区，稳压管的电流在很大范围内变化时，其两端的电压基本不变，这就是稳压管的稳压作用。

（2）稳压电路

图1-21所示为由限流电阻器和稳压管构成的简单稳压电路，其工作原理为

1）当输入电压波动时，保持输出电压U_o稳定的调整过程为

U_i↑→U_o↑→I_z↑→I_R↑→U_R↑→U_o↓

2）当发生变化时，保持输出电压U_o稳定的调整过程为

R_L↓→U_o↓→I_z↓→I_o↑→U_o↑

可见，只要稳压管工作电流I_z在允许的变化范围内，就可自动地通过稳压管电流I_z的调整保持输出电压的稳定。

图1-21 稳压电路

（3）续流二极管电路

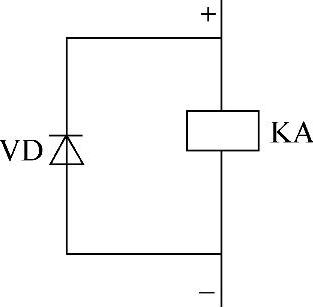

为了消耗线圈断电时产生的自感电动势，常在继电器线圈两端反向并联续流二极管，使用时注意二极管的极性连接，必须与电源极性相反，如图1-22所示。

（4）其他二极管

1）发光二极管（LED）：发光二极管的符号如图1-23所示，发光二极管正向偏置时，导通发光，其工作电压在1.5～3V之间，因此使用时，要串联电阻。

2）光敏二极管：光敏二极管的符号如图1-24所示，光敏二极管是将光能转换为电能的器件，作为耦合器件用于光电传输设备中。

图1-22 续流二极管

图1-23 发光二极管

图1-24 光敏二极管

（5）二极管的测试

①使用指针式万用表检测

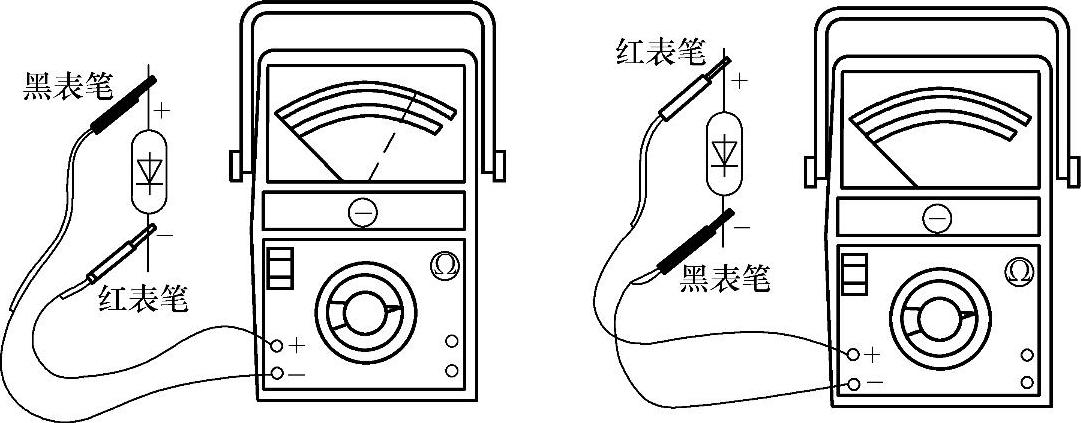

a.好坏判别。二极管的好坏，通过用万用表的欧姆挡来测试二极管的正、反向电阻进行判断，如图1-25所示。

用R×100或R×1k挡，将两根表笔分别正接或反接在被测二极管的两端，即可测得两个电阻值，其中小的是正向电阻，约为几百欧或几千欧；大的是反向电阻，一般在几十万欧。

如果测得正向电阻在几百欧或几千欧以下（汽车用的整流二极管用R×1挡测量时为10Ω左右），反向电阻在几十万欧以上，说明二极管的单向导电特性良好；如果测得正、反向电阻均为无穷大，说明二极管已断路；如果测得正、反向电阻都很小或为零，说明二极管已短路。后两种情况说明二极管已损坏。

b.极性判别。除了从外壳的标志能判定二极管的极性外，也可以通过万用表测量正、反向电阻时判定，测得正向电阻时，黑表笔所接的一端是二极管的正极，红表笔所接的一端是二极管的负极。因为指针式万用表的欧姆挡，黑表笔与表内电池的正极相连，红表笔与表内电池的负极相连。

图1-25 二极管测试

②使用数字式万用表检测

a.好坏判别。将万用表拨到“二极管测试”挡，将两表笔分别正接或反接在二极管两端，即可得两个值，如果小的测量值为0.3V或0.5V左右（锗管0.3V，硅管0.5V），大的测量值为无穷大，说明二极管良好；如果两次测量值均为无穷大，说明二极管已断路；如果两次测量值都很小或为零，说明二极管已短路。

b.在上述测量中，当测量值为0.5V或0.3V左右时，红表笔所接的一端是二极管正极，黑表笔所接的一端是二极管的负极。因为数字式万用表的“二极管测试”挡，红表笔与表内电池的正极相连，黑表笔与表内电池的负极相连。
