晶体二极管与整流电路简介
【摘要】：反向偏置时，二极管截止。图1-18 二极管的工作特性a）正向导通 b）特性曲线整流将交流电变成单一方向的直流电的过程，称为整流。整流电路每个周期输出的波形只有一半，因此称为半波整流。在u2的负半周内，a端为负，b端为正，二极管VD2、VD3正偏导通，VD1、VD4反偏截止，电流从b端流出，经VD2、R、VD3流回a端。桥式整流输出的电压比半波整流大一倍。图1-20 单相桥式整流电路a）原理图 b）波形图
半导体的导电性能介于导体与绝缘体之间，常用的有硅和锗等。为了提高半导体的导电性能，在半导体材料中掺入了微量的三价或五价元素，掺入微量的三价元素后的半导体称为P型半导体；掺入微量的五价元素就称为N型半导体，而二极管晶体管等半导体就是由P型半导体材料和N型半导体材料制成。
（1）二极管的结构
用特殊工艺将P型和N型半导体结合在一起，在它们的交界面上就会形成一层很薄的电荷区，称为PN结。
将PN结用外壳封装，并在两端分别用引线引出两个电极，就构成二极管，与P区相连的电极称为二极管的正极，与N区相连的电极称为二极管的负极。二极管的外形有很多种，通过外壳上的色圈、色点和符号可以判断正负极性，标有色圈或色点的一端为负极。
（2）单向导电特性

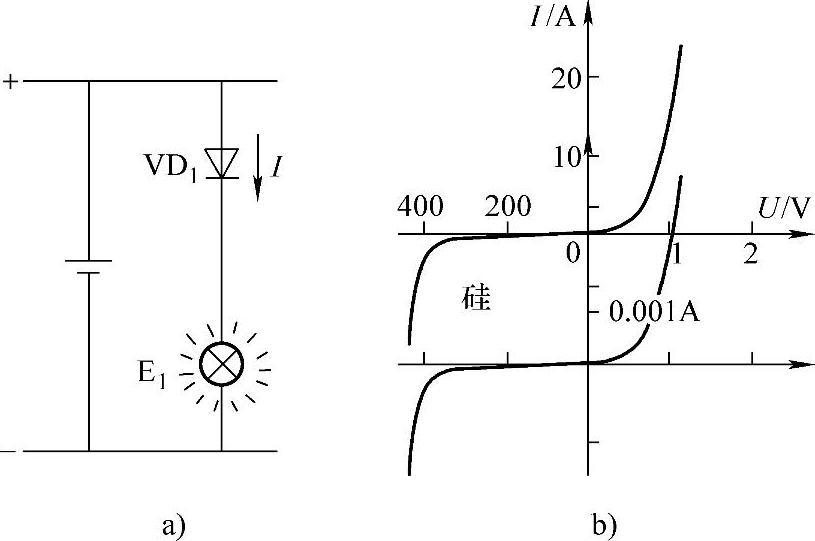

二极管具有单向导电特性，正向偏置时，如图1-18所示，二极管导通；导通后，硅二极管的管压降为0.6～0.7V，锗二极管的管压降为0.2～0.3V。反向偏置时（即二极管正极接电源负极，二极管负极接电源正极），二极管截止。当反向电压增大到某一值时，二极管突然反向导通，这种现象称为反向击穿。普通二极管被反向击穿后，就造成了损坏，无法使用；而稳压二极管是个特例，它正常工作时，工作在反向击穿状态，不会损坏。
图1-18 二极管的工作特性
a）正向导通 b）特性曲线
（3）整流
将交流电变成单一方向的直流电的过程，称为整流。整流在汽车电路中使用比较广泛，如发电机发出的是交流电，经整流、滤波、稳压变成恒定直流电之后，才能供给各直流负载使用，以及给蓄电池充电。

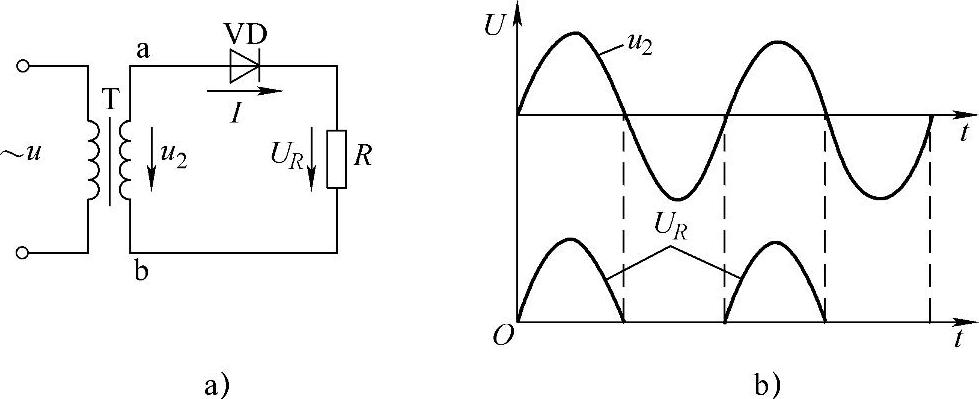

①单相半波整流电路：如图1-19所示，在u2的正半周内，a端为正，b端为负，二极管正偏导通，忽略二极管的管压降，负载两端的电压等于u2；在u2负半周时，a端为负，b端为正，二极管反偏截止，负载两端电压为零。整流电路每个周期输出的波形只有一半，因此称为半波整流。
图1-19 单相半波整流电路
a）原理图 b）波形图

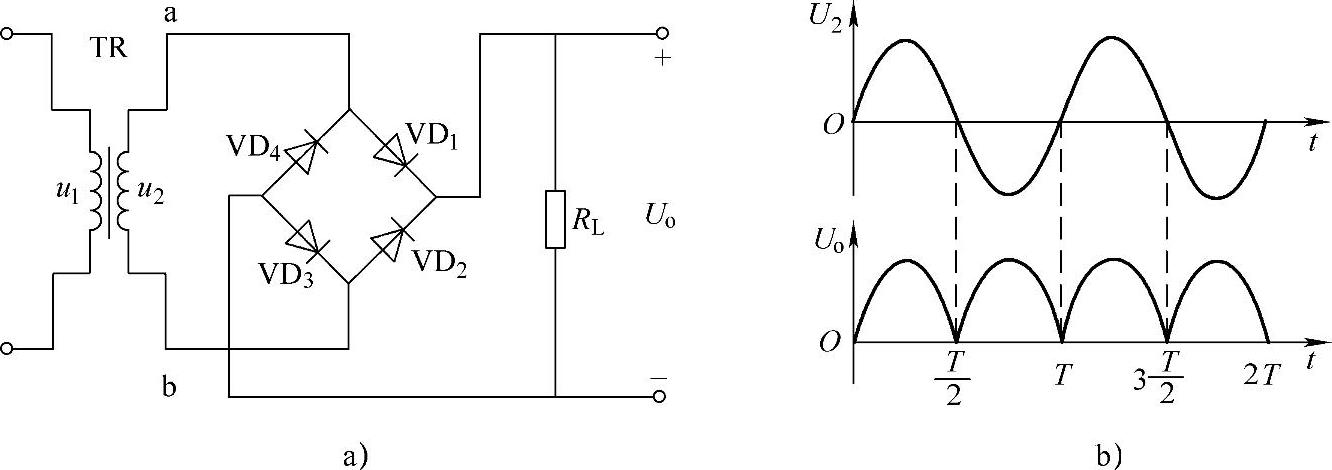

②单相桥式整流：如图1-20所示，在u2的正半周内，a端为正，b端为负，二极管VD1、VD4正偏导通，VD2、VD3反偏截止，电流从a端流出，经VD1、R、VD4流回b端。在u2的负半周内，a端为负，b端为正，二极管VD2、VD3正偏导通，VD1、VD4反偏截止，电流从b端流出，经VD2、R、VD3流回a端。无论处于正半周还是负半周，流过负载的电流方向相同，负载上产生的电压的波形都和u2正半周一致。桥式整流输出的电压比半波整流大一倍。
图1-20 单相桥式整流电路
a）原理图 b）波形图
