汽车自动变速器阀体检修方法及要求

2023-08-25 理论教育版权反馈

【摘要】：不论是哪一种型号的控制系统，其阀板的检修方法是基本相同的。下面以凌志LS400轿车A341E自动变速器为例说明电控自动变速器的阀体检修。图7-2-15 下阀体限位件位置图表7-2-6限位件规格 4.阀体零件的检修将上下阀板的所有控制阀的零件用清洁的煤油或酒精清洗干净。图7-2-16 将组装的密封垫装在上阀体上图7-2-17 将带密封垫的上阀体装到下阀体上安装28个螺栓到上阀体，弹簧长度为A螺栓45mm、B螺栓35mm、C螺栓20mm，拧紧转矩为6.1N·m。

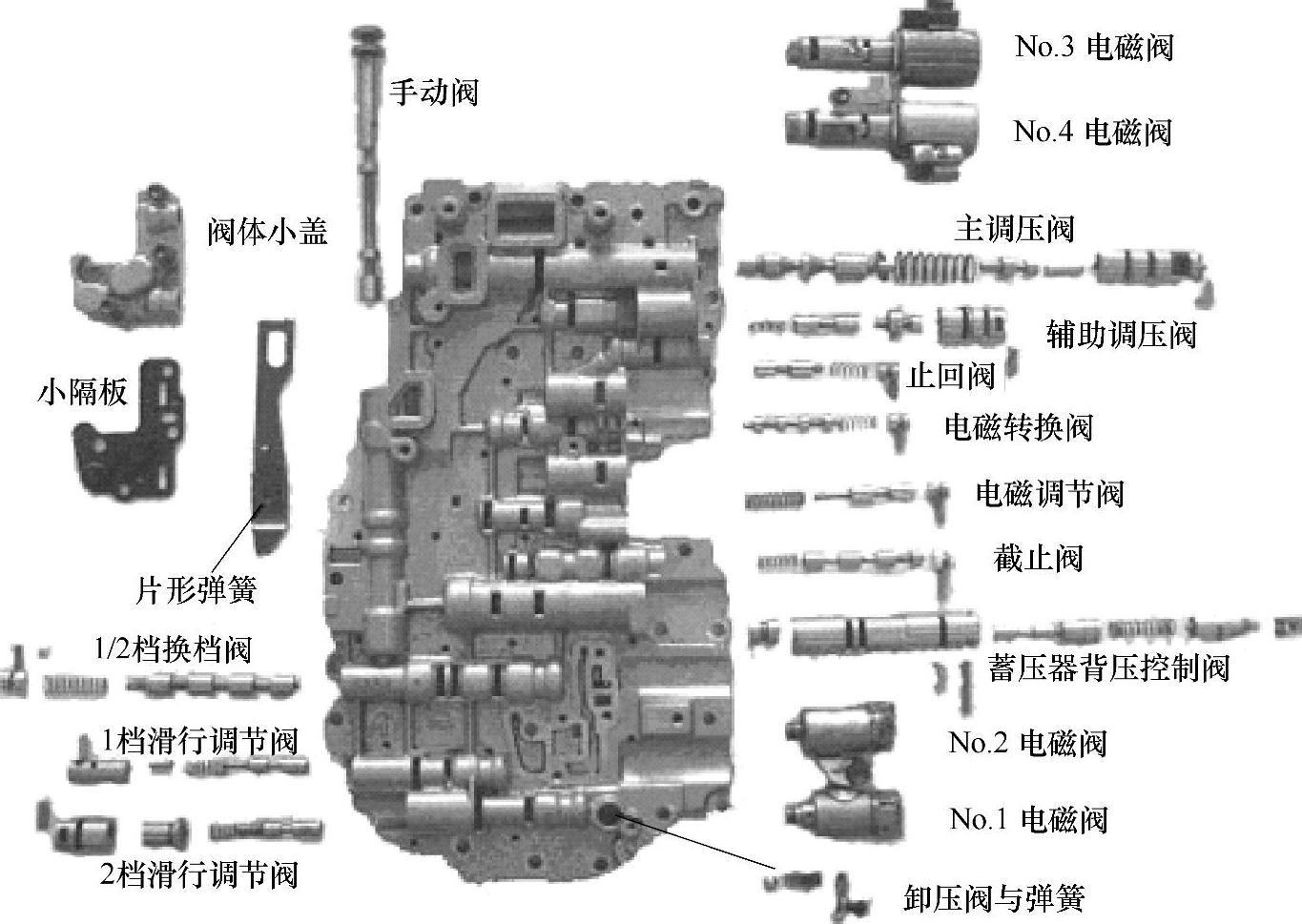

不论是哪一种型号的控制系统，其阀板的检修方法是基本相同的。下面以凌志LS400轿车A341E自动变速器为例说明电控自动变速器的阀体检修。A341E下阀板分解如图7-2-6所示。

图7-2-6 A341E下阀板分解图

1.阀体总成的分解

图7-2-7为A341E自动变速器的阀体总成图。自动变速器的分解步骤如下。

分解阀板时应特别小心，不能丢失或分散小的节流阀、安全阀、随动阀和弹簧等。

（1）拆下带爪弹簧和弹簧片。

（2）拆下手动阀。

（3）拆下1、2、3、4号电磁线圈，并从1号和2号电磁线圈上拆下O形圈和锁紧片。

（4）拆下滤油器和卸压阀。

（5）翻转总成并拆下28个螺栓。

（6）将上下阀板分开。在拿起上阀板时，为了防止上阀板油道内的单向节流阀球阀掉落，应将上下阀板之间的隔板和上阀板一同拿起，并将上阀板油道一面朝上放置，用木锤轻轻敲击隔板，防止小的球阀粘在隔板上，然后再取下隔板。在没有详细技术资料的情况下检查自动变速器时，更要特别注意。如果阀板油道内的某个球阀或其他小零件掉出，由于阀板油道的形状十分复杂，往往因找不到这些小零件的原有位置而不能正确安装，导致修理后的自动变速器工作异常。

按图7-2-8所示拆出上阀板中所有的控制阀。在拆出每个控制阀时，应先取出锁销和档塞，再让阀芯和弹簧从阀孔中自由落出。若阀芯在阀孔中有卡滞，不能自由落出，可用木锤或橡胶锤敲击阀板，将阀芯震出，不要用铁丝或钳子伸入阀孔去取阀芯，以免损坏阀孔内径或阀芯。

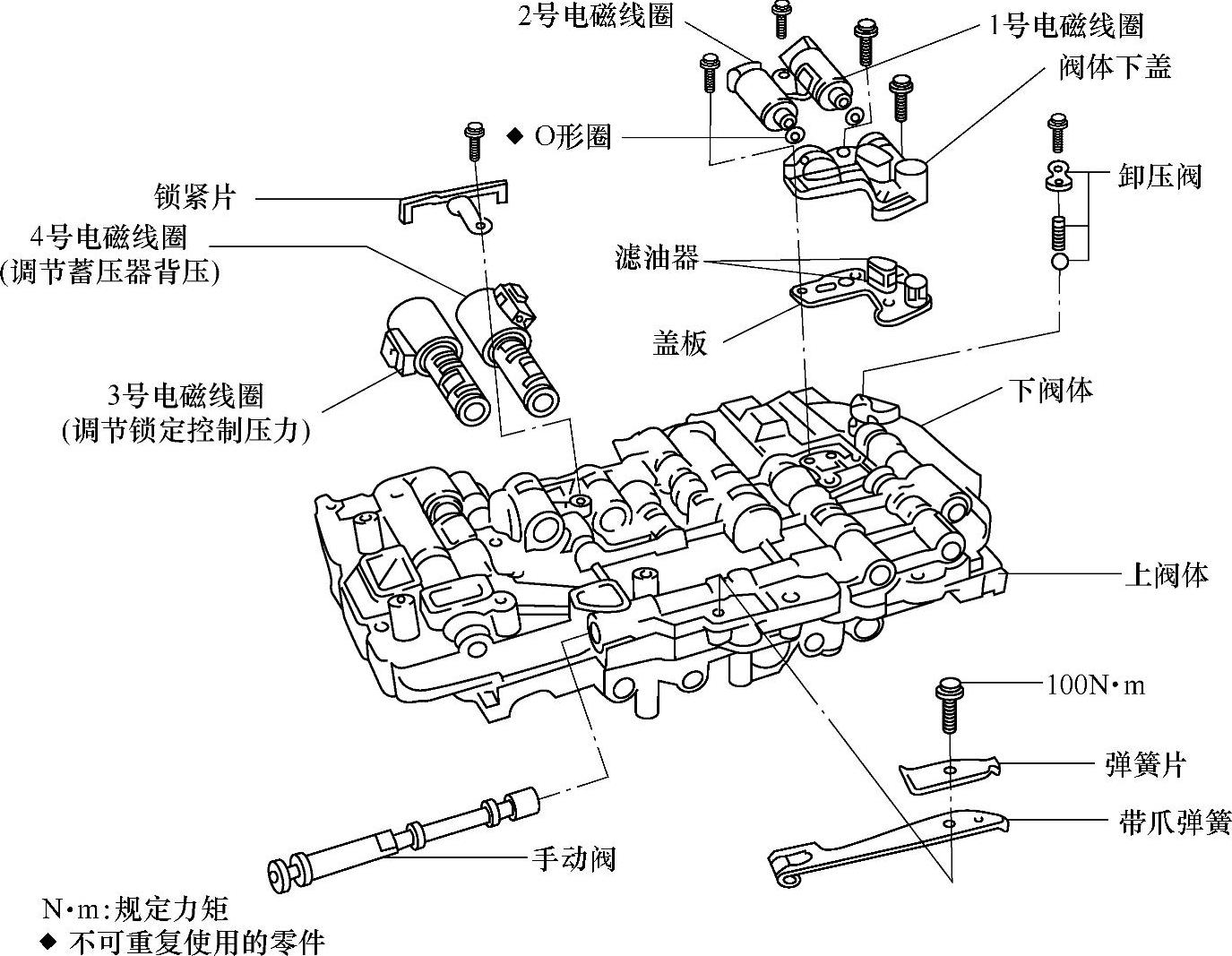

图7-2-7 阀体总成图

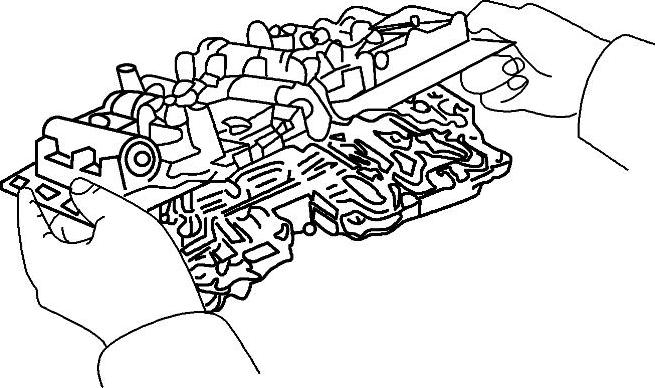

图7-2-8 将上下阀板分开

2.上阀体

（1）上阀体零部件分解见图7-2-9。

（2）上阀体剖面图见图7-2-10。

（3）上阀体弹簧规格见表7-2-2。

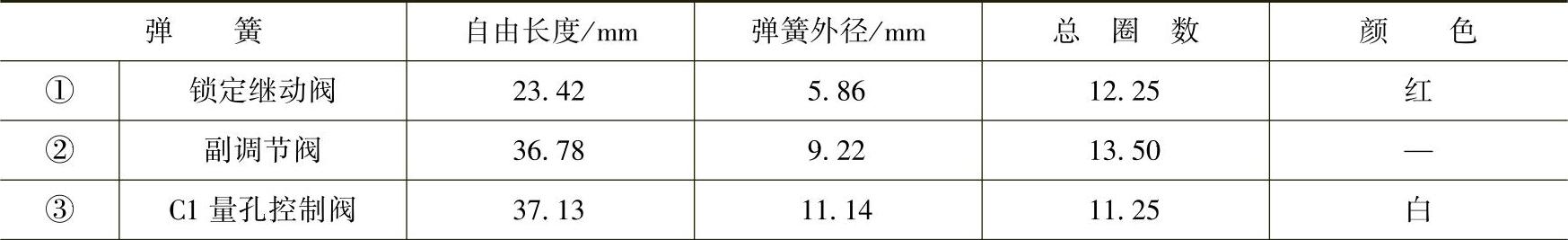

表7-2-2上阀体阀体弹簧规格

（续）

注：当重新装配时，请参照上述弹簧规格以有助于区别不同的弹簧。

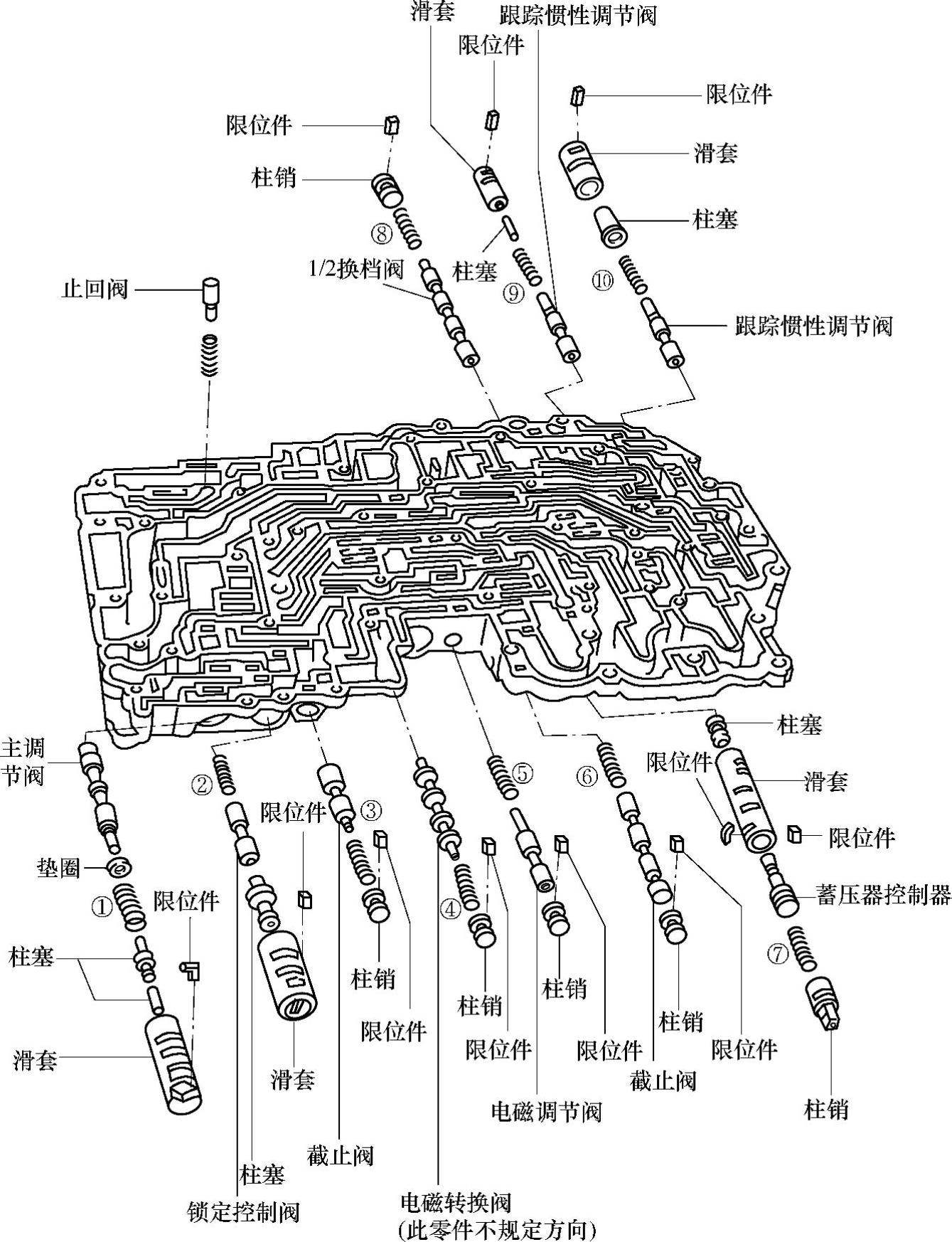

图7-2-9 上阀体零部件分解图

图7-2-10 上阀体剖面图

（4）上阀体限位件的位置如图7-2-11所示，上阀体限位件的规格见表7-2-3。

图7-2-11 上阀体限位件的位置图

表7-2-3上阀体限位件规格（单位：mm）

（5）止回球的位置如图7-2-12所示，止回球的规格见表7-2-4。

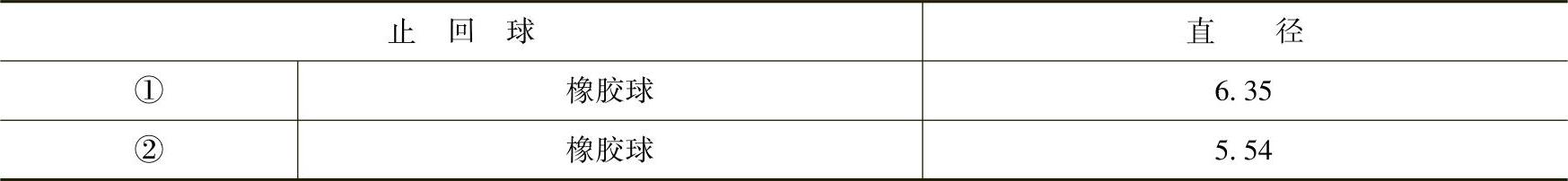

表7-2-4止回球规格（单位：mm）

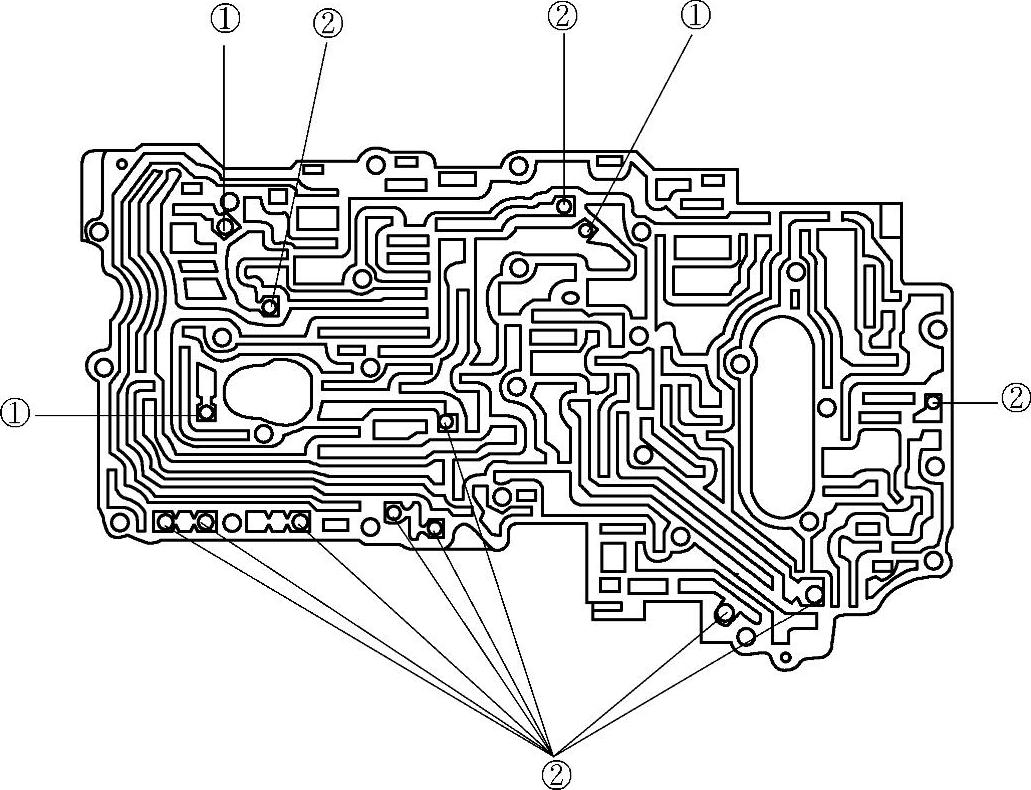

图7-2-12 止回球的位置图

3.下阀体

（1）下阀体零部件分解如图7-2-13所示。

（2）下阀体剖面图如图7-2-14所示。

（3）阀体弹簧规格如表7-2-5所示。

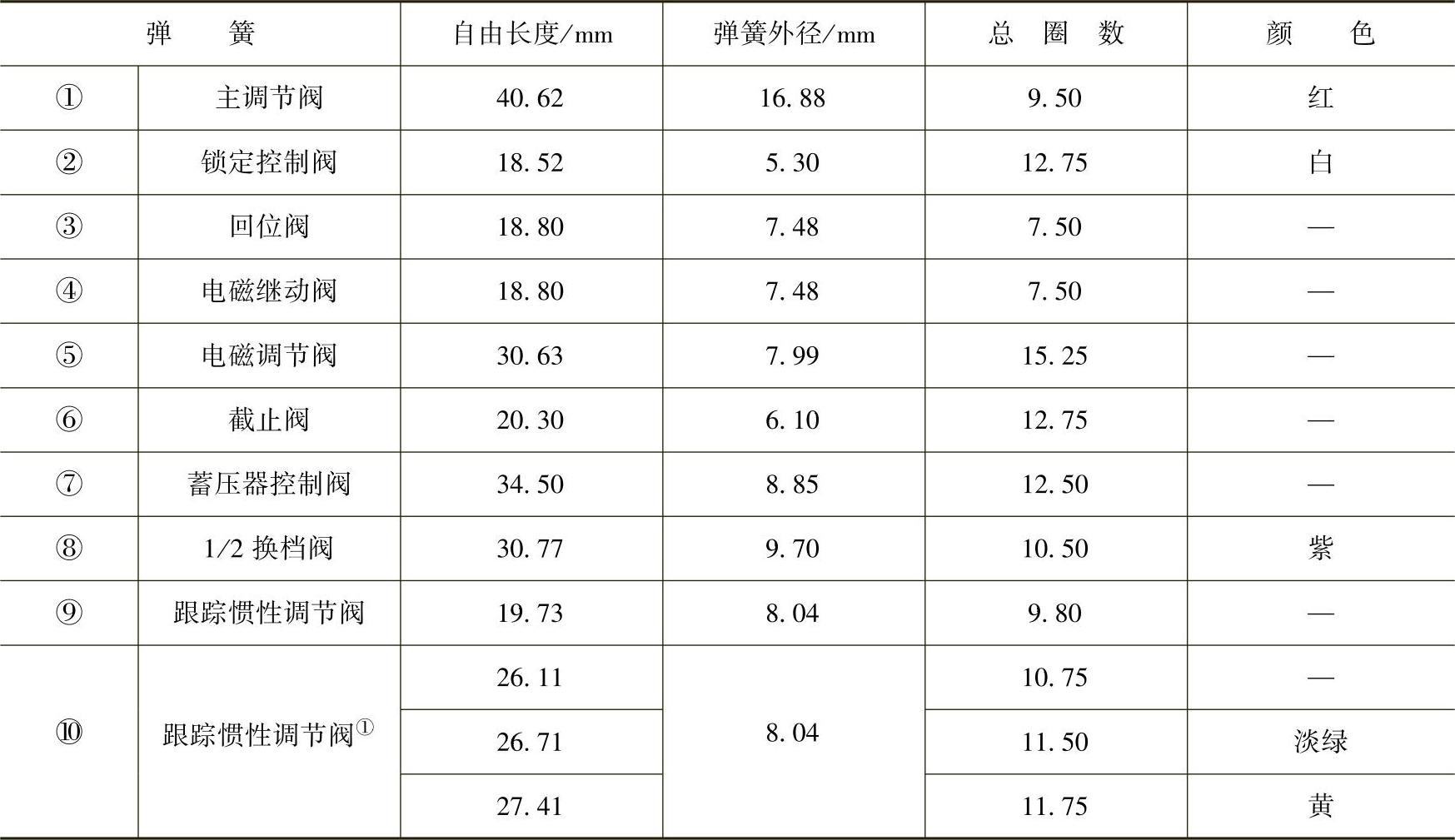

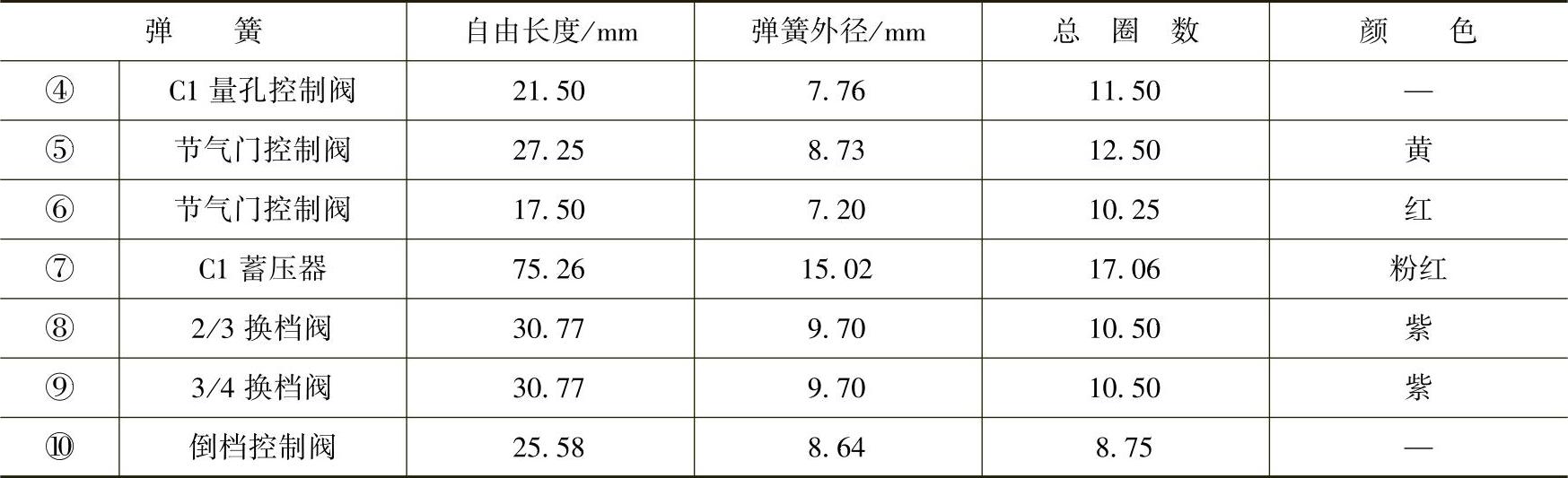

表7-2-5阀体弹簧规格

注：当重新装配时，可参照上述弹簧规格以有助于区别不同的弹簧。

①安装3种弹簧中的一种。

图7-2-13 下阀体零部件分解图

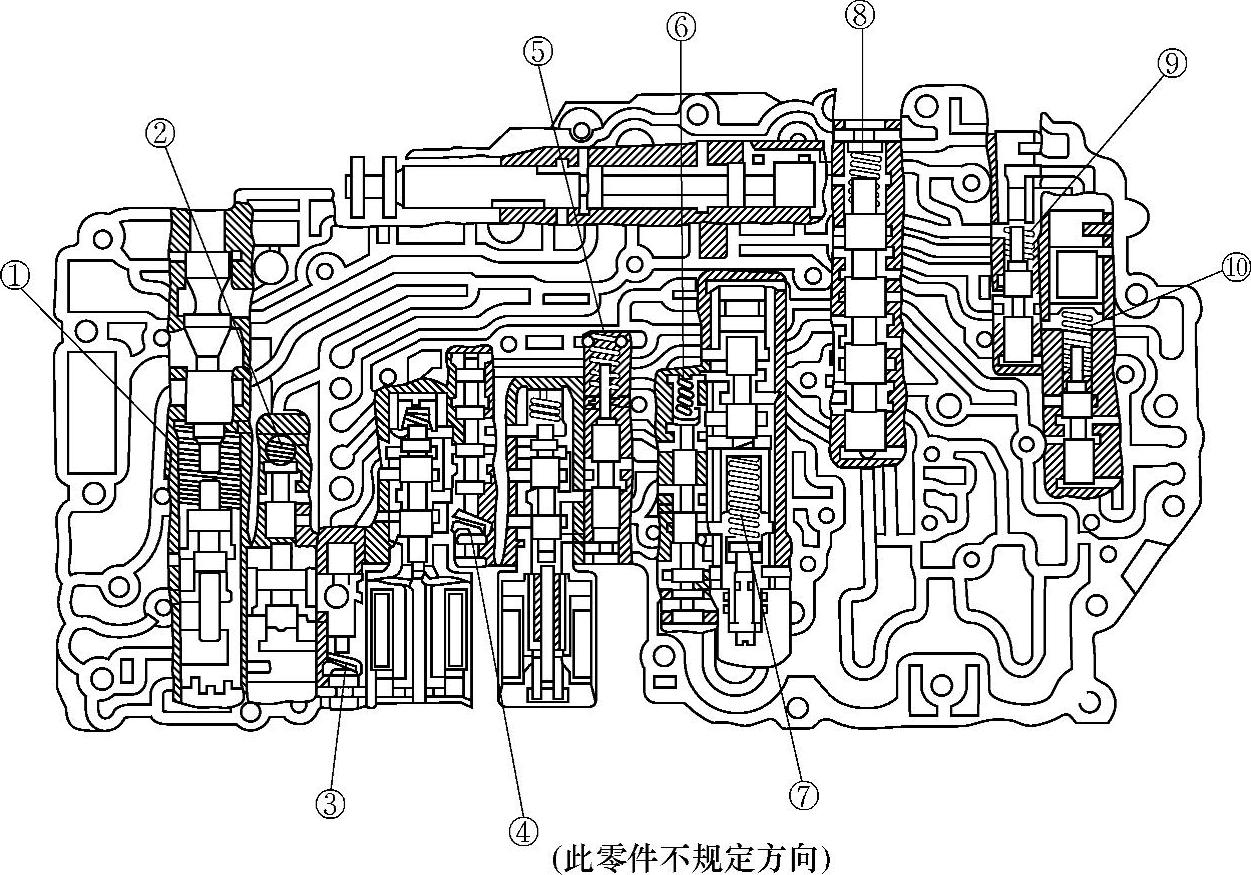

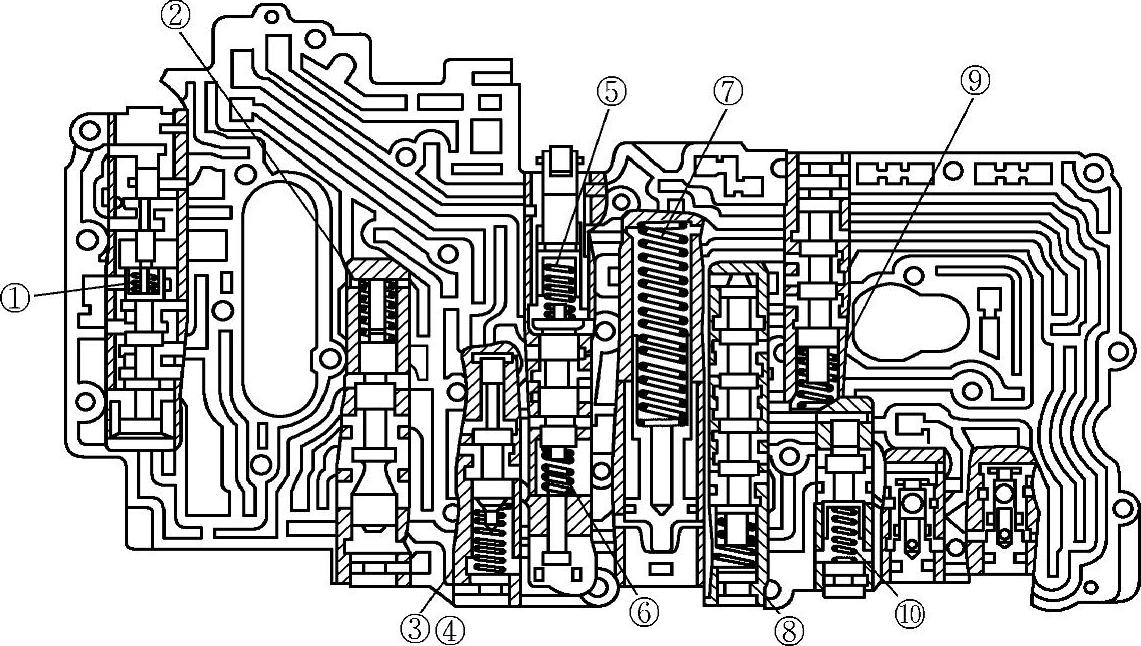

图7-2-14 下阀体剖面图

（4）下阀体限位件的位置如图7-2-15所示，限位件的规格见表7-2-6。

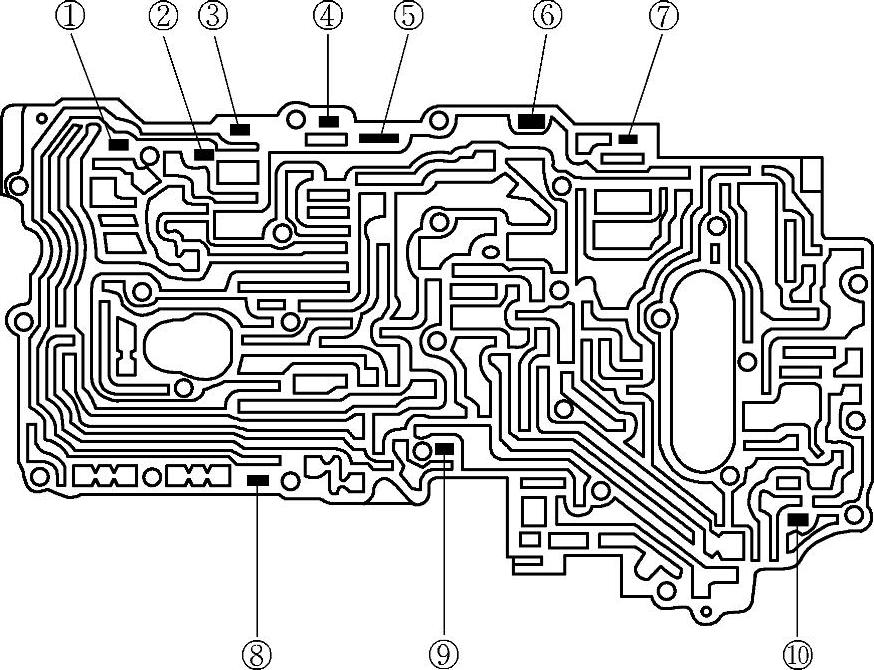

图7-2-15 下阀体限位件位置图

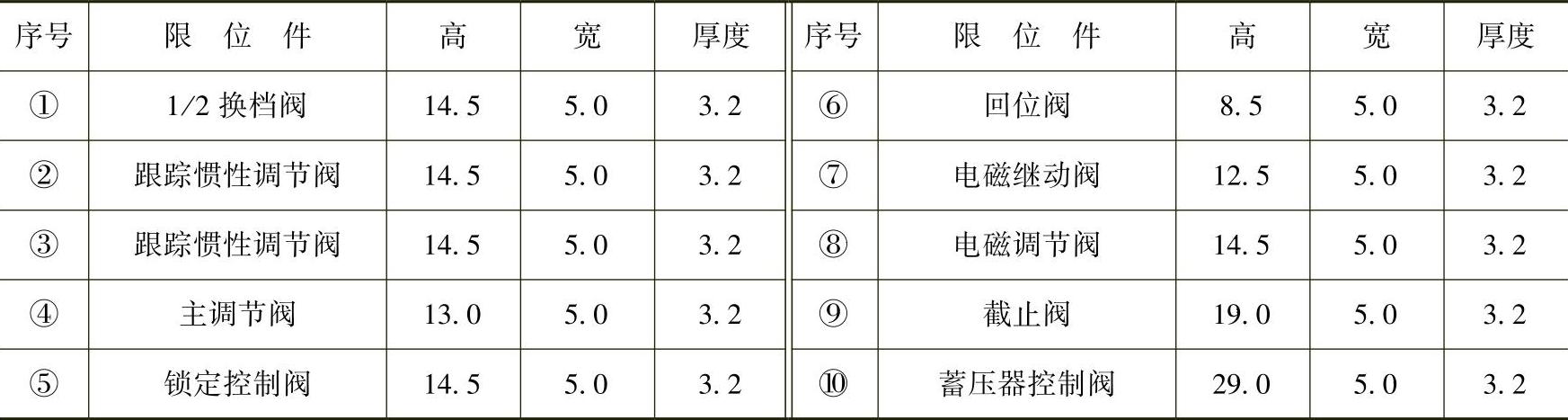

表7-2-6限位件规格（单位：mm）

4.阀体零件的检修

（1）将上下阀板的所有控制阀的零件用清洁的煤油或酒精清洗干净。

（2）检查控制阀阀芯表面，如有轻微刮伤痕迹，可用金相砂纸抛光。

（3）检查诸阀弹簧有无损坏，测量各阀弹簧的长度，如不符合规定要求，应更换。各阀弹簧的自由长度见表7-2-5。

（4）检查滤油器，如有损坏或堵塞，应更换。

（5）检查隔板，如有创伤或损坏，应更换。

（6）更换隔板上的纸质衬垫。

（7）更换所有塑胶球阀。

（8）如控制阀卡死在阀孔中，应更换阀板总成。

5.阀体总成的装配

（1）将清洗后的上下阀板和所有控制阀零件放在干净的液压油中浸泡几分钟。

（2）按图7-2-9和图7-2-13所示相反的顺序安装上下阀体各控制阀。注意各控制阀弹簧的安装位置，切不可将各控制阀的弹簧装错。

（3）按图7-2-12所示位置将上阀板油道内的球阀装入。

（4）将组装的密封垫装在上阀体上，如图7-2-16所示，应对准组装密封垫的每一个螺栓孔并装上螺钉。

（5）将带密封垫的上阀体装到下阀体上，如图7-2-17所示，应保证对准密封垫和阀体的每一个螺栓孔。

图7-2-16 将组装的密封垫装在上阀体上

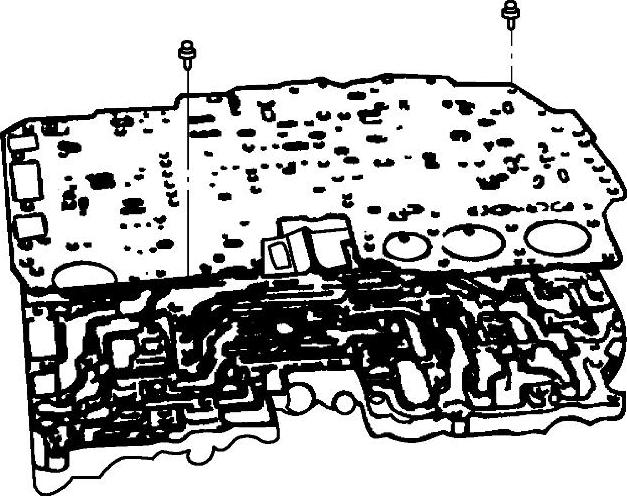

图7-2-17 将带密封垫的上阀体装到下阀体上

（6）安装28个螺栓到上阀体，弹簧长度为A螺栓45mm、B螺栓35mm、C螺栓20mm，拧紧转矩为6.1N·m。

（7）安装滤油器、卸压阀和4个电磁线圈。

（8）安装手动阀。

（9）安装带爪弹簧，拧紧转矩为10N·m。

（10）确保手动阀运动平稳。
