汽车A761E自动变速器原理与检修
【摘要】：日本丰田公司新款雷克萨斯、皇冠等轿车搭载A761E自动变速器，是6个前进档、1个倒档，电子控制手动/自动一体化式自动变速器。四个离合器、四个制动器、四个单向离合器、共计12个执行元件。A761E自动变速器有三个行星齿轮排。图6-1-1 A761E自动变速器整体外观图6-1-2 解体后零件图前排：前排是一个双级行星排。行星架被单向离合器F1和制动器B1控制。A761E自动变速器传动实物图如图6-1-3所示。A761E自动变速器各档工况见表6-1-1。
日本丰田公司新款雷克萨斯、皇冠等轿车搭载A761E自动变速器（图6-1-1、6-1-2），是6个前进档、1个倒档，电子控制手动/自动一体化式自动变速器。四个离合器、四个制动器、四个单向离合器、共计12个执行元件。按照维修资料的顺序将执行元件进行排列即：从左至右C2、C3、C4、C1、F4、B3、F2、F1、B1、B2、F3、B4。
A761E自动变速器有三个行星齿轮排。

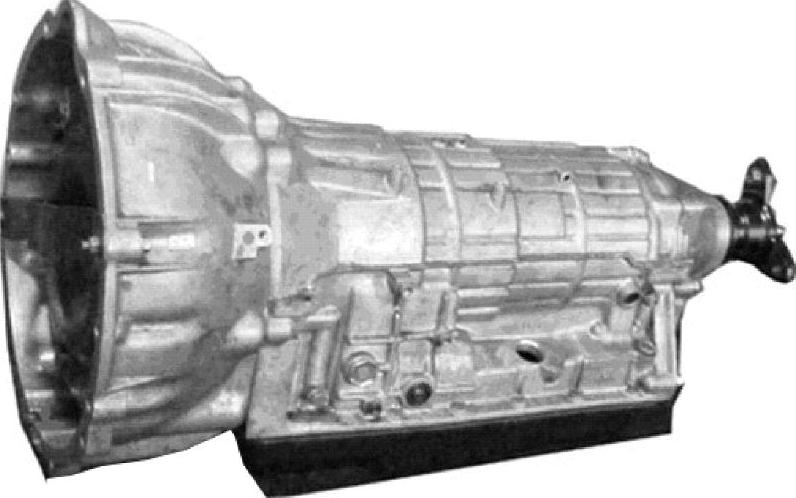

图6-1-1 A761E自动变速器整体外观
图6-1-2 解体后零件图
前排：前排是一个双级行星排（两个行星轮）。行星架被单向离合器F1和制动器B1控制。
中排：中排与后排是公共太阳轮（并联），中排齿圈与前排齿圈并联，中排行星架与后排齿圈串联，B4、F3可以控制。
后排：后排行星架为被动输出轴。
离合器C1和C4接合都是向中、后排公共太阳轮输入动力，不过C1中间有一个单向离合器F4输出轴反衬动力时内圈可以打滑，为经济模式。C4是直接的输出轴反衬动力时不会打滑，为动力模式。A761E自动变速器传动实物如图6-1-3所示。
这款自动变速器的1、2、3、4档既有经济模式又有动力模式，在档位和行驶模式之间切换的可靠性与平顺性都较好，燃油经济性动力性也好。A761E自动变速器传动实物图如图6-1-3所示。A761E自动变速器传动立体图和简图如图6-1-4、图6-1-5所示。A761E自动变速器各档工况见表6-1-1。

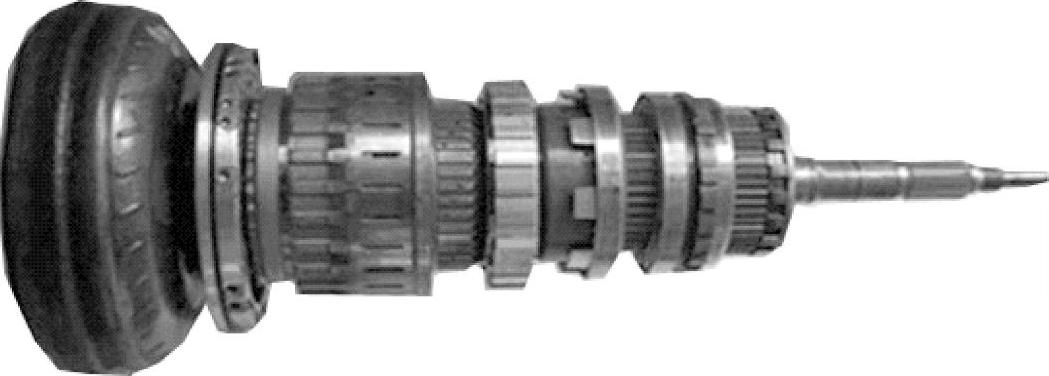

图6-1-3 A761E自动变速器传动实物
图6-1-4 A761E自动变速器传动立体图

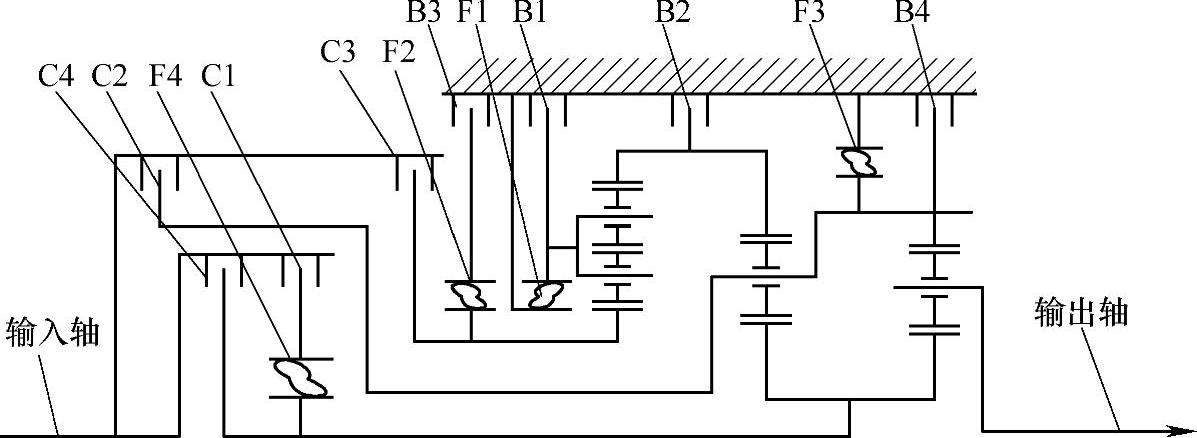

图6-1-5 A761E自动变速器传动简图

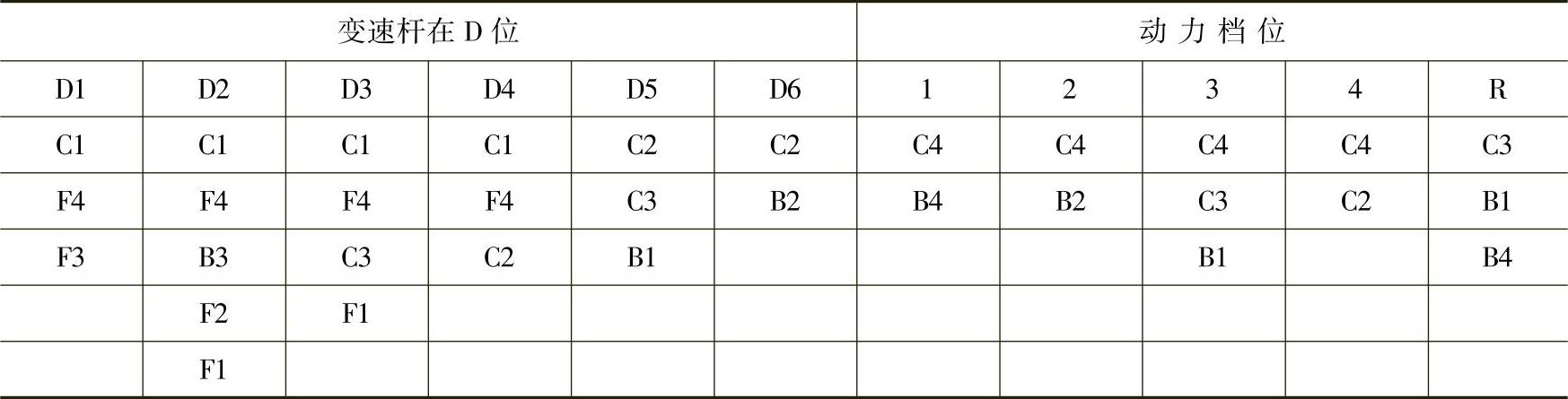

表6-1-1A761E自动变速器各档工况
