帕萨特01V自动变速器原理与检修
【摘要】：大众车系搭载的01V编号自动变速器是大众公司的服务号，其实它是一款由德国ZF公司生产配套型号为5HP-19自动变速器。ZF-5HP-19型号自动变速器有前二驱和四驱两种。这款自动变速器有手/自动一体化式自动变速器，液力变矩器内的锁止离合器可在3、4、5档时结合。图4-2-13 01V自动变速器传动原理图图4-2-14 01V自动变速器传动简图01V自动变速器关键执行元件工况如表4-2-3所示。
1.大众01V自动变速器标识
图4-2-10是发动机与01V自动变速器连接。图4-2-11是两个不同角度01V自动变速器外观。大众车系搭载的01V编号自动变速器是大众公司的服务号，其实它是一款由德国ZF公司生产配套型号为5HP-19自动变速器。ZF-5HP-19型号自动变速器有前二驱和四驱两种。大众公司的服务号01V是一张纸片标识，时间一长要么就模糊不清，要么丢掉了根本就找不到，这样给维修配件带来困难，只有ZF公司的标识还清晰可见，如图4-2-12所示，所以我们要知道这个信息。

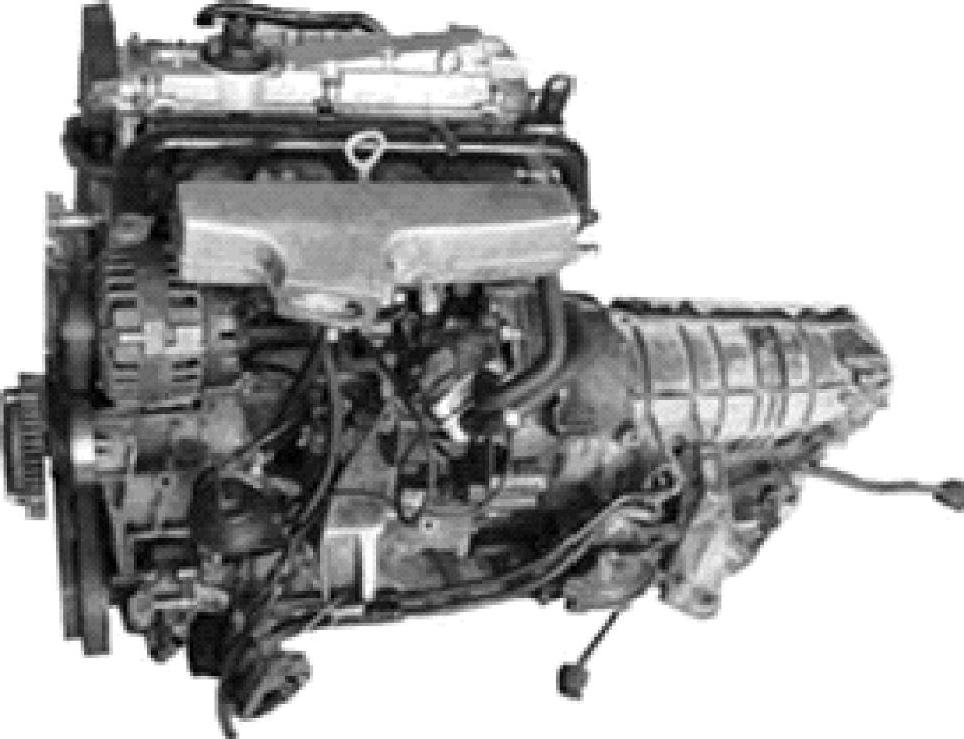

图4-2-10 发动机与01V自动变速器连接

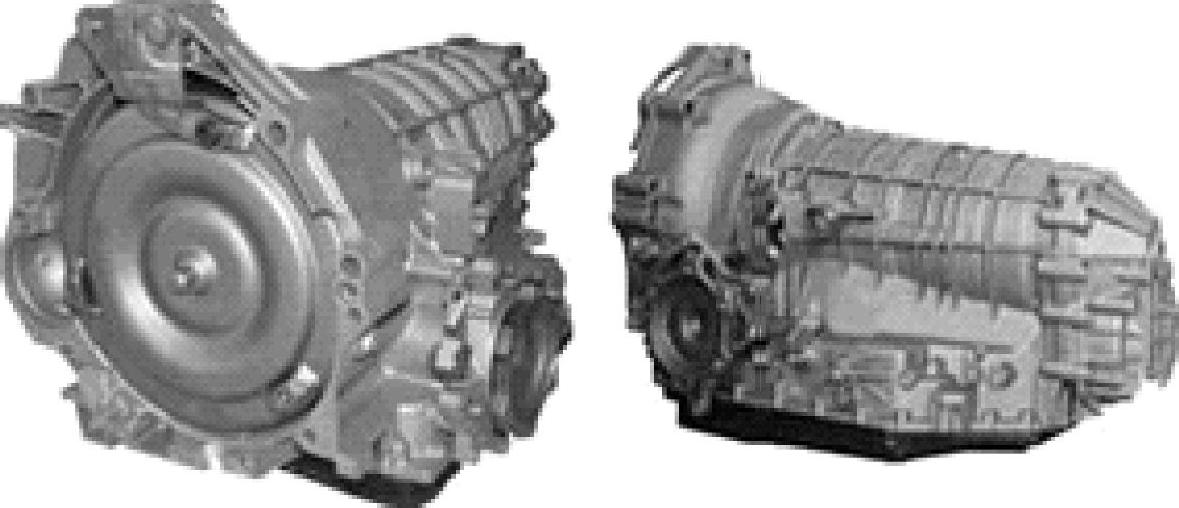

图4-2-11 01V自动变速器外观的两个不同角度

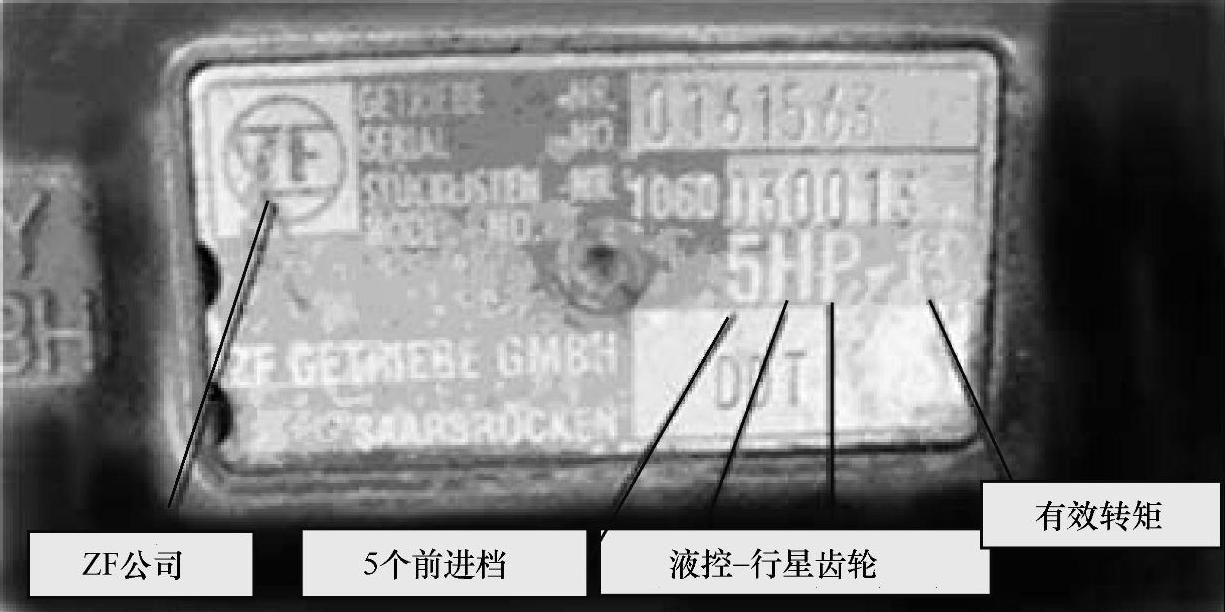

图4-2-12 01V自动变速器另一个标识
2.大众01V自动变速器结构特点
大众车系奥迪A6、捷达、帕萨特B5等都有搭载01V自动变速器的。这款自动变速器有手/自动一体化式自动变速器，液力变矩器内的锁止离合器可在3、4、5档时结合。传动部分由一个拉维娜和一个输出行星排组成，具有五个前进档和一个倒档，是4档拉维娜的换代产品。
执行元件有：4个离合器分别为C1、C2、C3、C4。三个制动器分别为B1、B2、B3。一个起步单向离合器F，如图4-2-13所示。传动简图如图4-2-14所示。

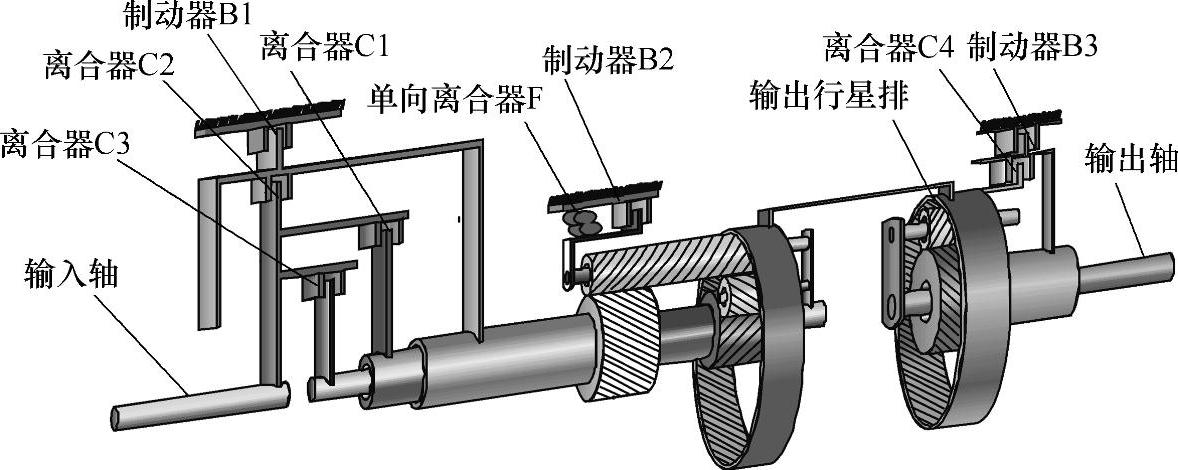

图4-2-13 01V自动变速器传动原理图

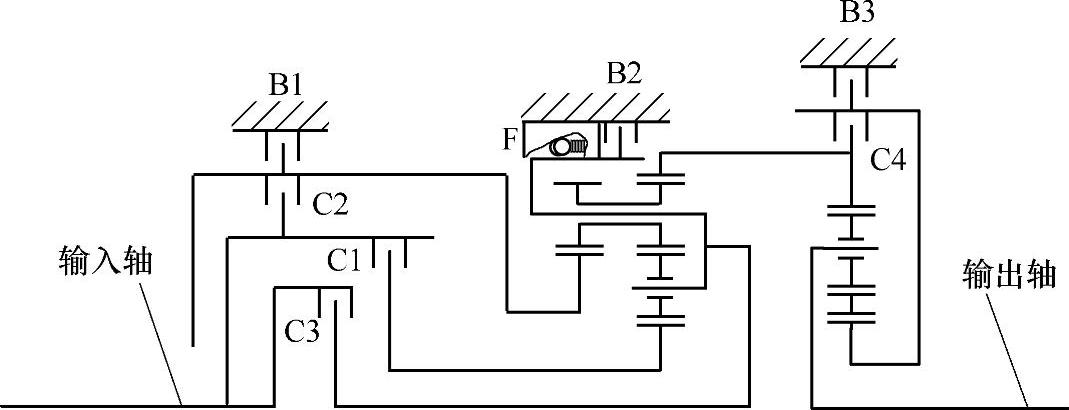

图4-2-14 01V自动变速器传动简图
01V自动变速器关键执行元件工况如表4-2-3所示。

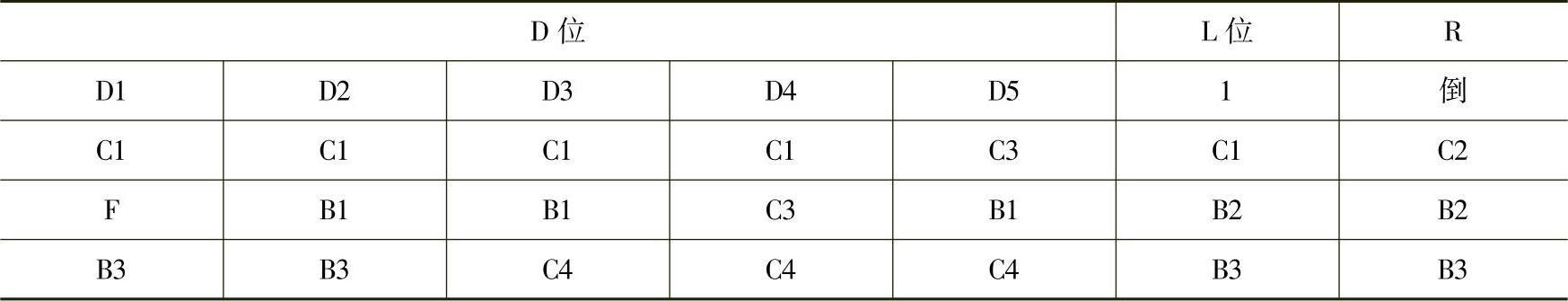

表4-2-3关键执行元件工况
