汽车自动变速器工作原理

2023-08-25 理论教育版权反馈

【摘要】：01N自动变速器的内部结构由行星齿轮机构、制动器B1与B2[1]以及单向离合器F组成。图4-1-5是01N自动变速器传动简图。D1档的动力传动路线：输入轴→离合器K1→小太阳轮→短行星齿轮→长行星齿轮→齿圈→输出齿轮。D3档的动力传动路线：4.D4档D4档动作元件：K3、B2。01N自动变速器换档执行元件的工作情况见表4-1-1。

01N自动变速器的内部结构由行星齿轮机构、制动器B1与B2（离合器K1、K2和K3）^[1]以及单向离合器F组成。图4-1-3为01N自动变速器传动结构图。

图4-1-3 01N自动变速器传动结构图

图4-1-4是01N自动变速器立体示意图。图4-1-5是01N自动变速器传动简图。

图4-1-4 立体示意图

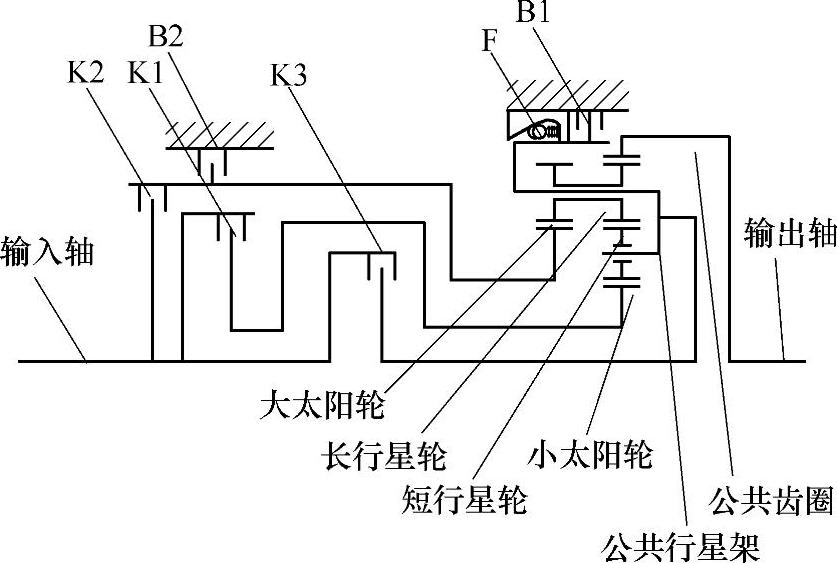

图4-1-5 传动简图示意

1.D1档

D1档动作元件：K1、F。

D1档的动力传动路线：输入轴→离合器K1→小太阳轮→短行星齿轮→长行星齿轮（F限制行星架逆转）→齿圈→输出齿轮。

2.D2档

D2档动作元件：K1、B2。

D2档的动力传动路线：输入轴→离合器K1→小太阳轮→短行星齿轮→长行星齿轮→行星架（B2制动大太阳轮）→齿圈→输出齿轮。

3.D3档

D3档动作元件：K1、K2、K3。

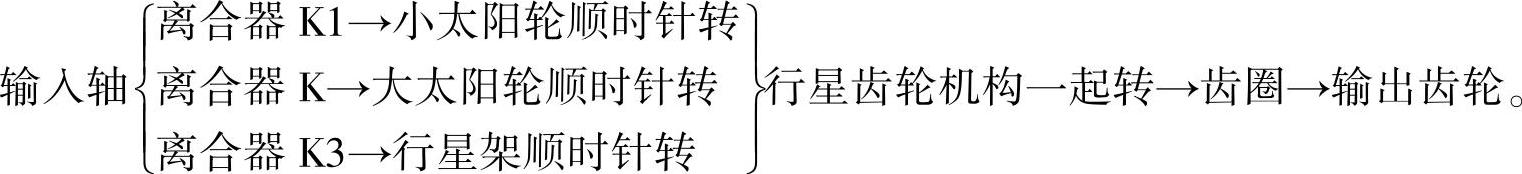

D3档的动力传动路线：

4.D4档

D4档动作元件：K3、B2。

D4档的动力传动路线：输入轴→离合器K3→行星架→长行星齿轮（大太阳轮制动）→齿圈→输出齿轮。

5.L档

L档动作元件：K1、B1。

L档的动力传动路线：输入轴→离合器K1→小太阳轮→短行星齿轮→长行星齿轮（B1限制行星架逆转）→齿圈→输出齿轮。

6.R档

R档动作元件：K2、B1。

R档的动力传动路线：输入轴→离合器K2→大太阳轮→长行星齿轮（行星架制动）→齿圈→输出齿轮。

01N自动变速器换档执行元件的工作情况见表4-1-1。在不同档位，行星齿轮机构各部件的状态见表4-1-2。

表4-1-101N自动变速器换档执行元件的工作情况表

注：○表示接合。

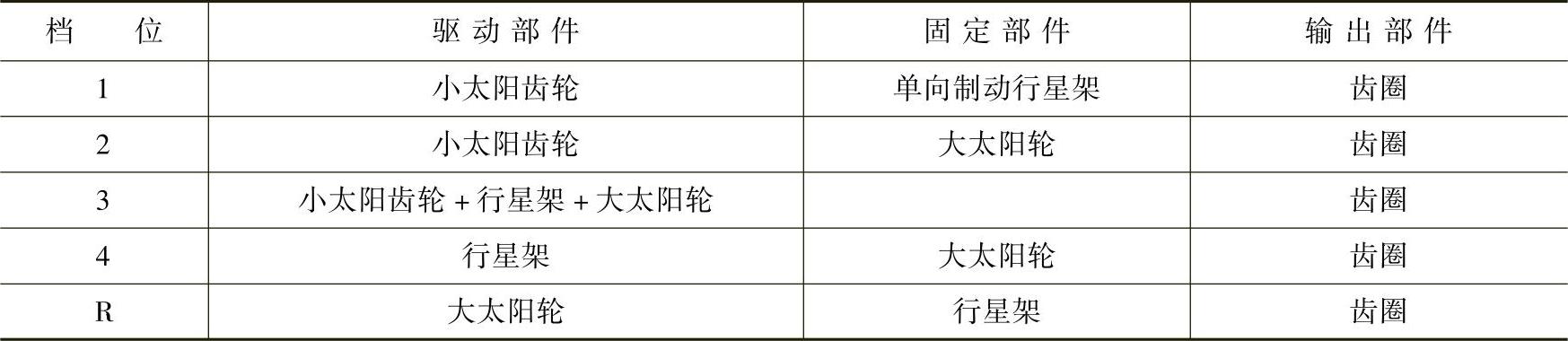

表4-1-2不同档位行星齿轮机构各部件的状态
