汽车RE4F02A自动变速器原理与检修
【摘要】：RE4F02A是一款配备在日产蓝鸟前驱动车上的自动变速器。制动器B2用来制动前排行星架。图3-3-1是日产RE4F02A自动变速器实物。图3-3-1 日产RE4F02A自动变速器实物图3-3-2 带前壳体的自动变速器如图3-3-4是自动变速器传动原理需要说明几点：为了避免引起误解，所例举的各种车款车型只是证明配备了自动变速器，有部分车款车型与自动变速器立体图的型号、前驱动或后驱动并不能一一“对号入座”，除非在小节里另有说明。
RE4F02A是一款配备在日产蓝鸟前驱动车上的自动变速器。
输入轴直接连接到后太阳轮上，1、2档动力由后太阳轮输入。另外，在输入轴的前端还连有一个离合器毂，分别有离合器C1（前排行星架）和离合器C2（前排太阳轮）。
离合器C1单独结合，为前排行星架输入，实现超速档。
离合器C2单独结合，为前排太阳轮输入，实现倒档。
离合器C1、C2同时结合，可以实现3档1∶1的动力传递。
制动器B1用来制动前排太阳轮。
单向离合器F是起步单向离合器，在D1档起作用。
制动器B2用来制动前排行星架。
离合器C3接通动力，将前排行星架和后排齿圈连接起来，在1、2、3档时起作用。
前、后太阳轮是分开的，可以各自传递动力。
前圈、后架、输出轴、主动惰轮是连在一起的。
图3-3-1是日产RE4F02A自动变速器实物。图3-3-2是带前壳体的自动变速器。图3-3-3是自动变速器传动部分实物。

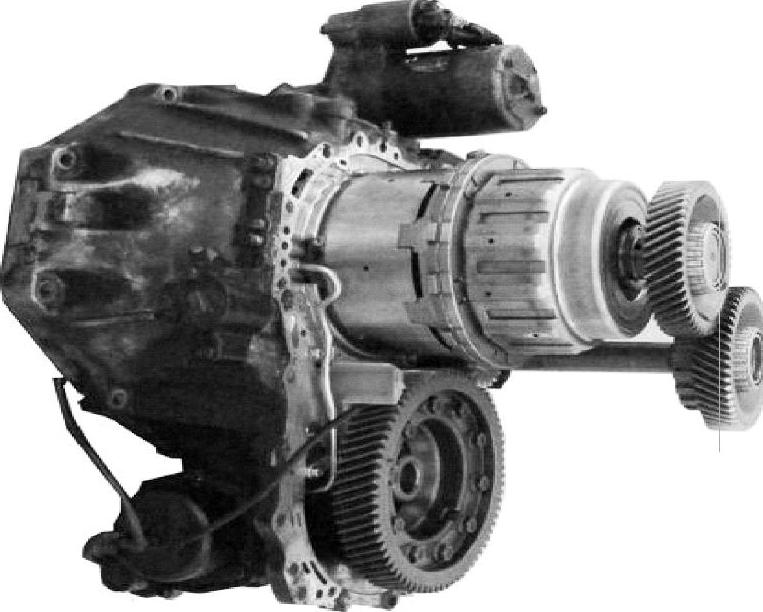

图3-3-1 日产RE4F02A自动变速器实物

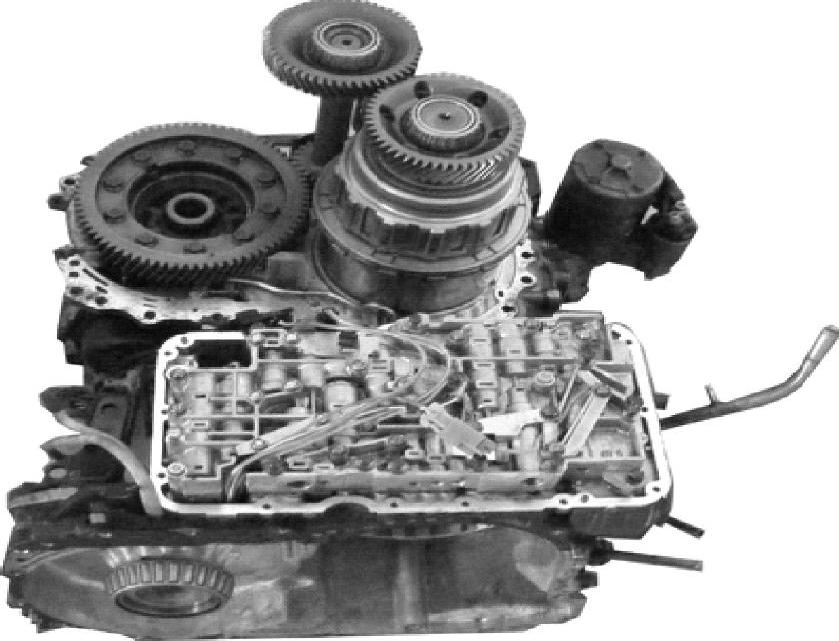

图3-3-2 带前壳体的自动变速器
如图3-3-4是自动变速器传动原理
需要说明几点：
（1）为了避免引起误解，所例举的各种车款车型只是证明配备了自动变速器，有部分车款车型与自动变速器立体图的型号、前驱动或后驱动并不能一一“对号入座”，除非在小节里另有说明。
（2）有些自动变速器是通过链条输入的，链条输入的输入轴为逆时针转，这样，在分析档位时的单向离合器与图形单向离合器安装方向不符，以实物为准仔细推敲。
（3）有些前驱动自动变速器出现第二排传动，应按照自动变速器的传动旋转方向去分析单向离合器内外圈的受力方向。
图3-3-3 自动变速器传动部分实物

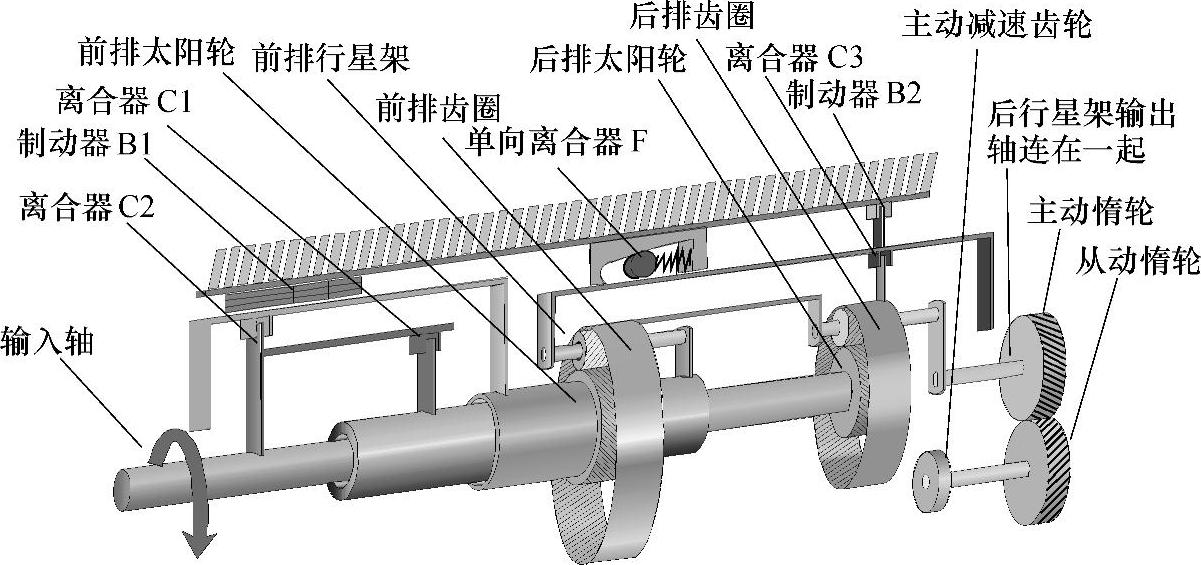

图3-3-4 日产RE4F02A自动变速器传动原理
