汽车自动变速器原理与行星齿轮机构检修

2023-08-25 理论教育版权反馈

【摘要】：检查太阳轮、行星齿轮、齿圈的齿面，如有磨损或疲劳剥落，应更换整个行星排。图1-2-2 行星齿轮机构三元件实物图1-2-3 行星齿轮与行星架之间间隙的检查如图1-2-4所示。

（1）检查太阳轮、行星齿轮、齿圈的齿面，如有磨损或疲劳剥落，应更换整个行星排。

（2）检查行星齿轮与行星架之间的间隙，为0.2～0.6mm，最大不得超过1.0mm。否则，应更换止推垫片或行星架和行星齿轮组件，如图1-2-2和图1-2-3所示。

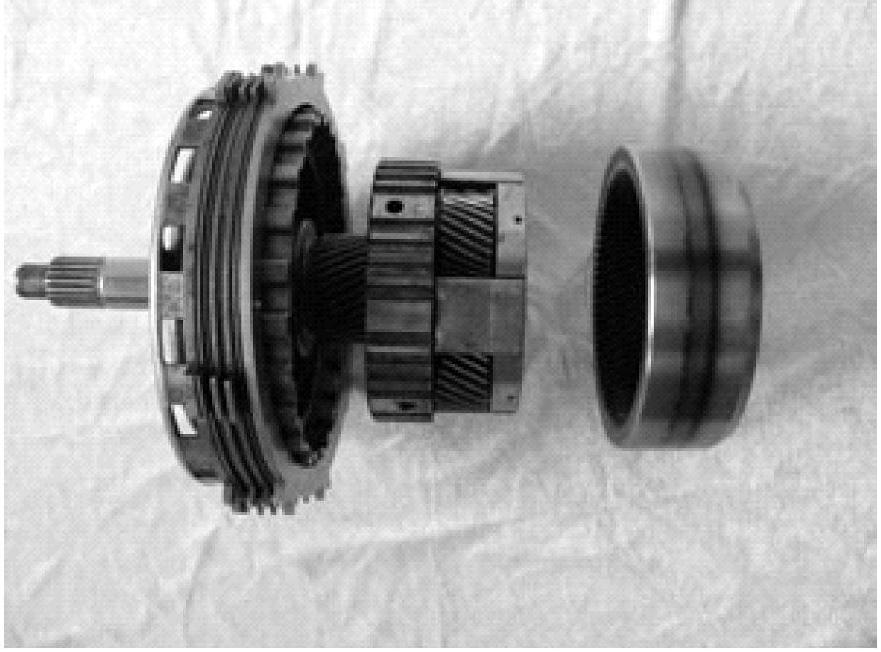

图1-2-2 行星齿轮机构三元件实物

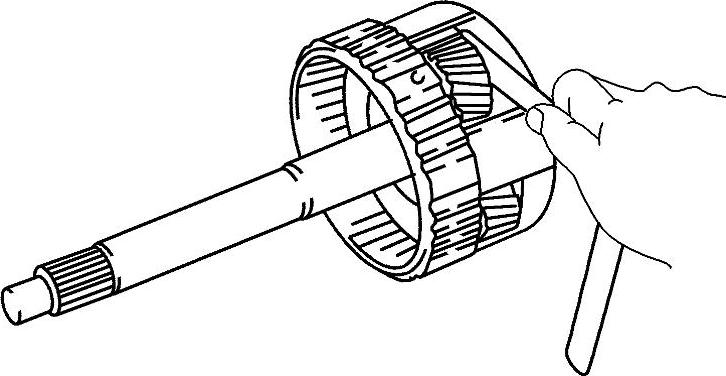

图1-2-3 行星齿轮与行星架之间间隙的检查

（3）如图1-2-4所示。检查太阳轮、行星架、齿圈等零件的轴颈或滑动轴承处有无磨损，如有异常，应更换新件。

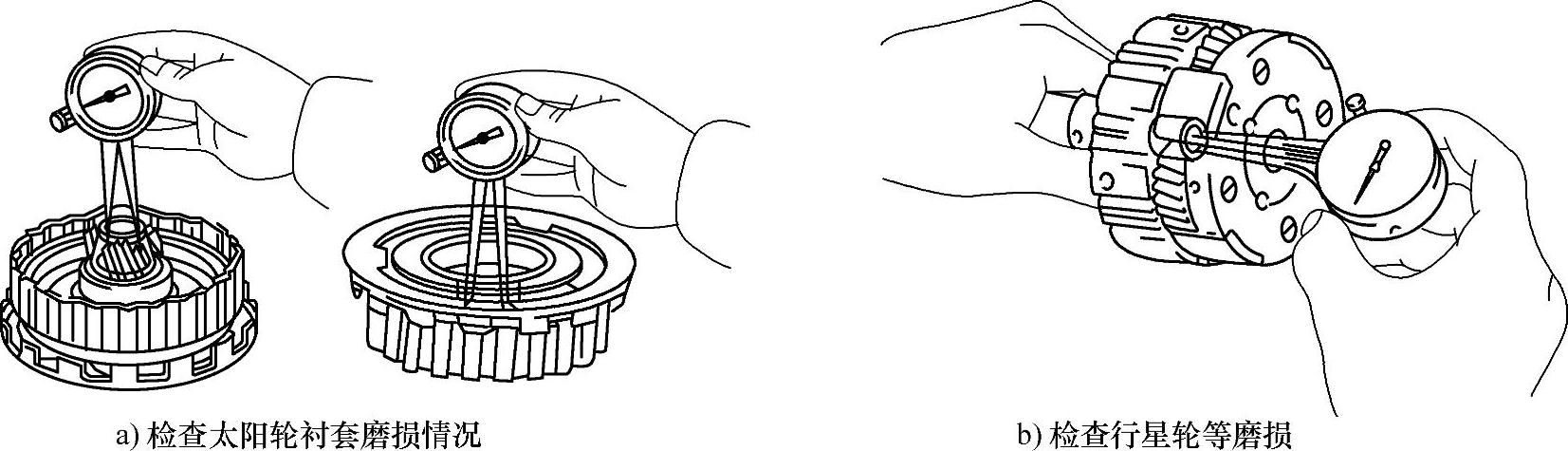

图1-2-4 检查太阳轮、行星架、齿圈的磨损情况

综合练习

一、填空题

1.单排行星齿轮机构，只要行星架输入，无论哪个输出必为____；只要行星架输出，无论哪个输入必为____；只要行星架固定，输入与输出转向必____。

2.行星齿轮机构由____、____、____组成。

3.行星齿轮机构中，太阳轮的齿数____、齿圈的齿数居中，行星架齿数____。

二、简答题

1.简述单排行星齿轮机构的运动规律。

2.简述单排行星齿轮机构中，行星架输入必为超速档。

三、实物演示

用行星齿轮三元件实物演示它们的运动规律（做记录、评分）。

1.旋转方向。

2.传动比。

四、实物练习

1.检查离合器间隙。

2.检查制动器间隙。
