汽车自动变速器控制开关使用指南

2023-08-25 理论教育版权反馈

【摘要】：对于具有4个前进档的自动变速器，其4档通常是传动比小于1的超速档。当变速杆在D位置时，自动变速器能否升入4档除了与超速控制开关有关外，还与发动机冷却液温度、节气门开度、车速等因素有关。自动变速器换档模式选择开关一般有以下几种。当使HOLD断开时，各档位执行自动变速器的作用。S4控制开关只在S档位起作用，在其他位置时均自动解除S4控制。若驾驶人触发此开关，自动变速器会降低一个档位，以增加汽车的加速性能。

自动变速器除了操纵变速杆，选择不同的档位对它进行控制以外，还可以操纵安装在变速杆上或仪表板上的一些控制开关来对它进行其他控制，不同厂家生产的自动变速器的控制开关名称和作用不完全一样，现介绍常见的几种变速杆和控制开关，见图1-1-4。

1.OD超速档开关

OD英文全称为Over Drive。OD超速档开关（图1-1-5）用来控制自动变速器的超速档，它一般安装在换档手柄或仪表板上。对于具有4个前进档的自动变速器，其4档通常是传动比小于1的超速档。当把OD开关打开后，如果变速杆在D位，自动变速器随车速的提高而升档时，最高可升到4档，即超速档；当OD开关处在OFF位置时，自动变速器最高只能升到3档。OD开关处在OFF位置，表示OD开关关闭，超速档控制开关被断开，仪表板上的“OD OFF”指示灯随之亮起，表示已经限制超速档的使用。当变速杆在D位置时，自动变速器能否升入4档除了与超速控制开关有关外，还与发动机冷却液温度、节气门开度、车速等因素有关。在坡道上行驶时，应注意根据情况切断OD超速档开关。

2.换档模式选择开关

为了适应不同的行驶道路条件，发挥车辆本身的动力性、经济性，电控自动变速器都装有换档模式选择开关。这些开关安装在变速杆上或地板上。自动变速器换档模式选择开关一般有以下几种。

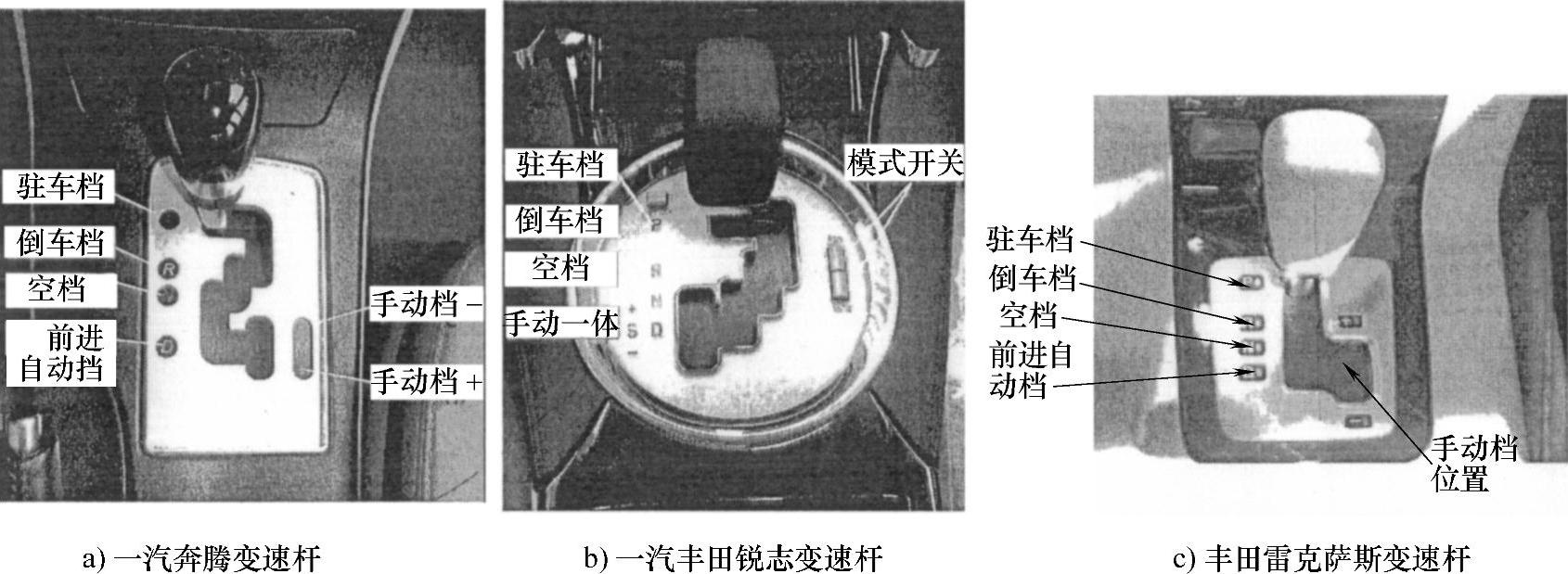

图1-1-4 自动变速器变速杆和控制开关

图1-1-5 OD超速档开关

（1）ECONOMY经济模式。车辆在城市道路行驶，接通经济模式时，自动变速器的换档规律能使发动机经常在经济转速范围内运转，因此燃油经济性好。在使用经济模式时，若具有相同的节气门开度，升档车速较高，液力变矩器锁定离合器工作范围宽，也可在较低档位上实现直接传动。由于液力变矩器锁定离合器的接合，使液力变矩器的涡轮和泵轮接合起来直接传动，减少了液力损失，提高了传动效率，发动机的燃油经济性也得到了提高。

（2）POWER动力模式。当车辆在上坡时或在山路上行驶时或希望发动机在高转速下工作时，可选择动力模式。这时，根据自动变速器的换档规律，能使发动机在车辆运行过程中经常在大功率范围运转，可大大发挥它的动力性和爬坡能力。汽车在动力模式下行驶，它的加速能力很强。

（3）NORMAL标准模式。标准模式的换档规律介于经济模式和动力模式之间。当选择NORMAL标准模式时，可兼顾车辆的动力性和经济性，在保证一定的动力性的同时，又有较好的燃油经济性。图1-1-6所示为换档模式选择开关。

（4）MANUAL手动换档模式。有些车辆的自动变速器换档模式选择开关有ECONOMY、POWER、MANUAL或POWER、COMFORT、AUTO。其中MANUAL开关为手动换档模式开关，当它接通时，自动变速器不再自动换档。当汽车起步时，驾驶人应先把变速杆放在L位，根据车速高低换入2位，最后手动换入D位。由于使用手动换档模式，自动变速器不能自动换档，在低档位要防止节气门过大，引起发动机转速过高而使发动机过热。

COMFORT为舒适换档模式开关。当使用COMFORT模式时，可以使发动机获得较好的燃油经济性，这个模式开关相当于ECONOMY经济模式。

AUTO为自动模式开关，自动模式是介于COMFORT舒适模式和POWER动力模式之间的一种方式。一般情况下，自动变速器换档模式采用COMFORT舒适模式，控制装置以COMFORT舒适模式控制换档，但当节气门迅速打开时，换档模式会自动转换到POWER动力模式，以适应突然加大节气门对动力的需要。

3.CC巡航控制开关

CC英文全称为Cruise Control。CC巡航控制开关安装在转向柱上或仪表板上。在车辆行驶过程中，当加速到规定车速以上时接通此开关，汽车会以稳定车速持续行驶，使驾驶操作方便、节省燃油。但当再次按下巡航控制开关或踩制动等操作时取消巡航控制，可使巡航控制自动解除。

4.HOLD保持开关

HOLD保持开关安装在变速杆锁定按钮的下方。HOLD保持开关实际上是一个定档行驶控制开关，自动变速器变速杆标注有P、R、N、D、S、L、OD档位或P、R、N、OD、3、2、1档位。当使HOLD断开时，各档位执行自动变速器的作用。当使HOLD开关接通时，D档位高速时自动变速器固定在3档行驶；低速时固定在3档行驶，S档位时固定在2档。L档位固定在1档，当车辆在冰雪路面行驶、起步或在山区行驶就很便利。例如，D档位4档下坡时，如果需要发动机制动，可接通HOLD保持开关，则变速器由4档自动降到3档；如果再把换档手柄从D档位换至S档位，可使自动变速器在2档行驶，可得到强有力的发动机制动效果。当车速降到预定车速后，解除HOLD保持开关，汽车又能换至3档正常行驶。

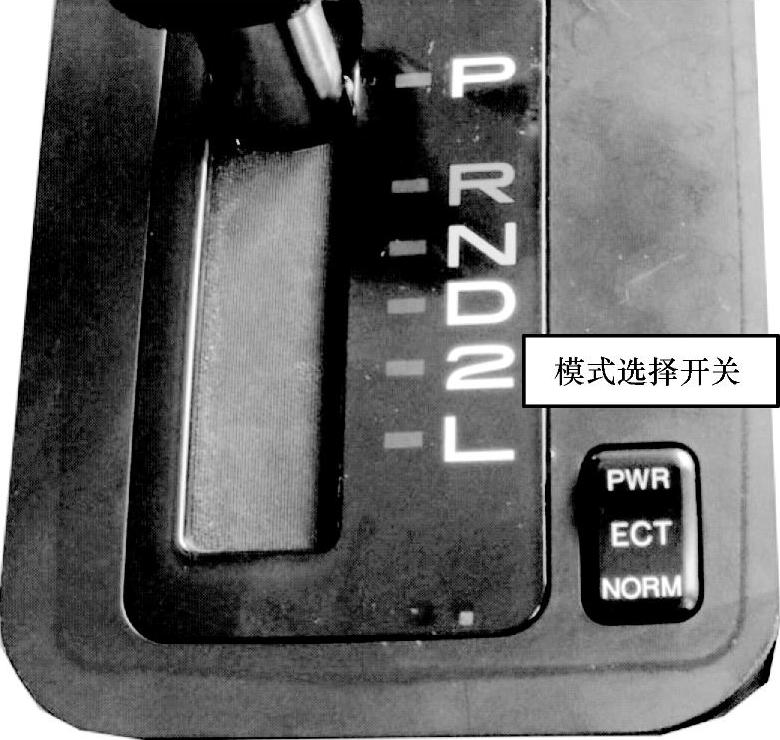

图1-1-6 换档模式选择开关

5.S4控制开关

在许多运动型跑车上都设有S档位。自动变速器在S档位工作时加速性能比D档位还好，但它只能使自动变速器在1至3档之间自动变换。设置S4控制开关的自动变速器，当它接通时，汽车在S档位行驶时就能自动换到4档。S4控制开关只在S档位起作用，在其他位置时均自动解除S4控制。当采用S4控制时，相当于其他车型的动力换档模式。

6.强制降档开关

对电子节气门发动机，强制降档开关与节气门拉索一体，位于加速踏板位置传感器内。若驾驶人触发此开关，自动变速器会降低一个档位，以增加汽车的加速性能。
