一汽大众捷达SDI发动机数据流速查

2023-08-24 理论教育 版权反馈
【摘要】：捷达SDI发动机数据流如表11-1～表11-17所示。测试条件如下：冷却液温度不低于80℃。测试时，冷却风扇不允许转动。关闭空调及其他用电设备。

捷达SDI发动机数据流（怠速运行）如表11-1～表11-17所示。

测试条件如下：

（1）冷却液温度不低于80℃。

（2）测试时，冷却风扇不允许转动。

（3）关闭空调及其他用电设备。

（4）无故障码存在。

（5）发动机怠速运转。

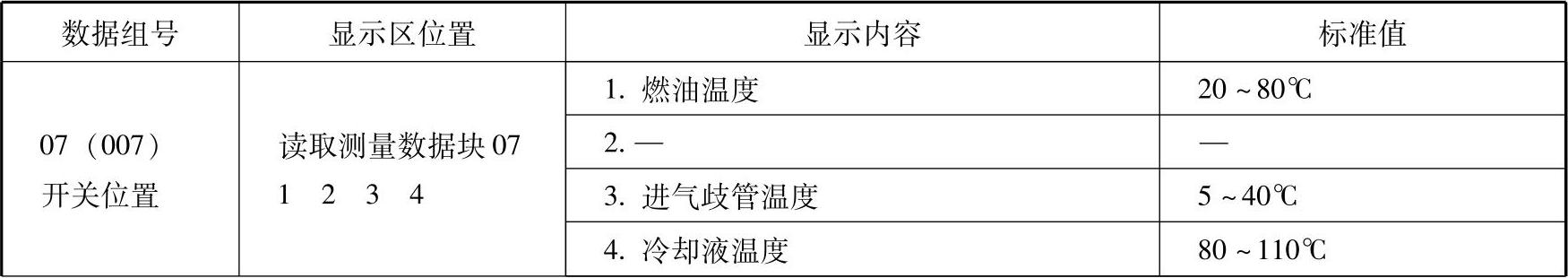

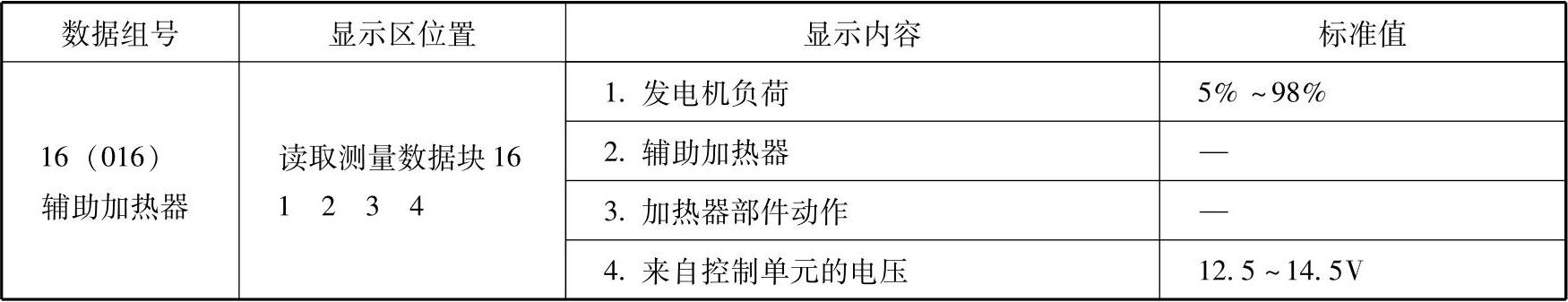

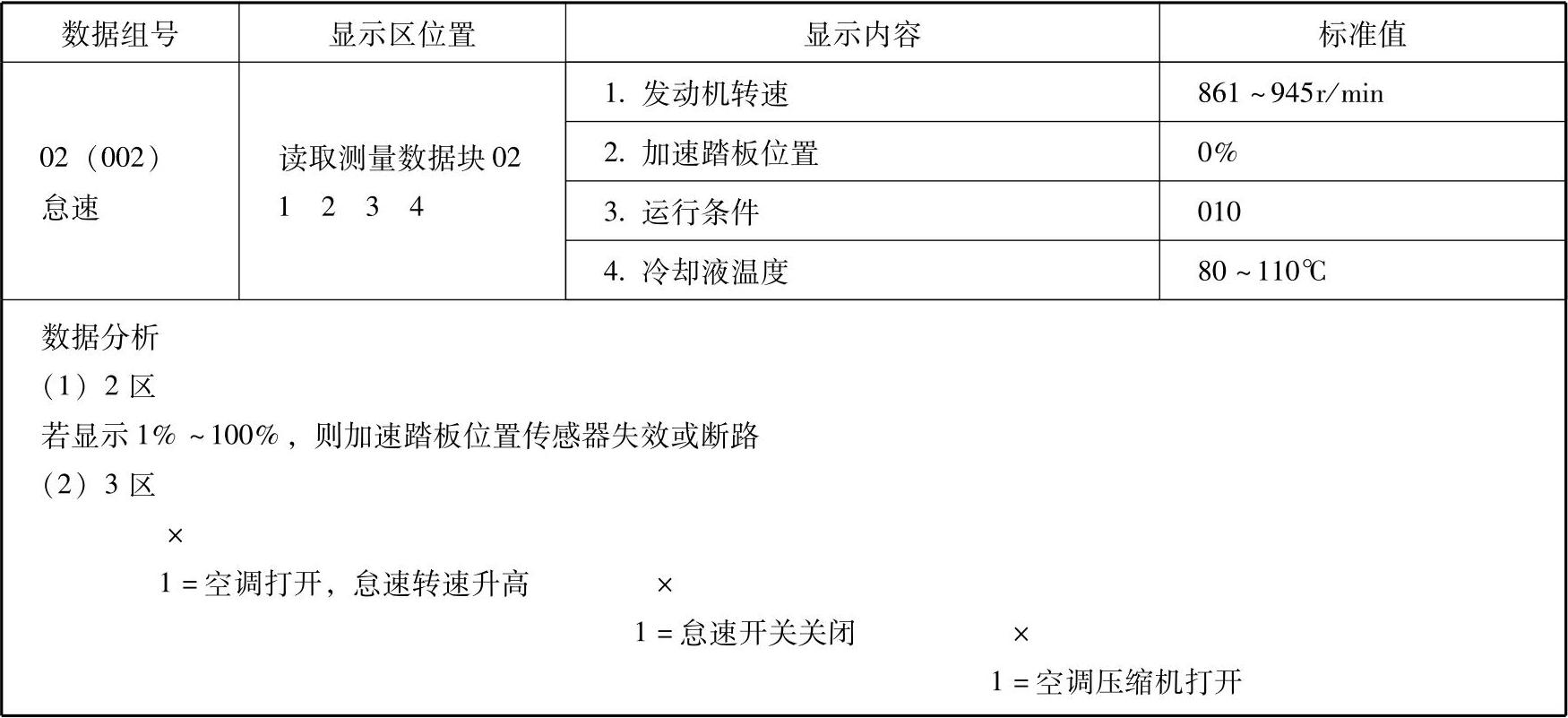

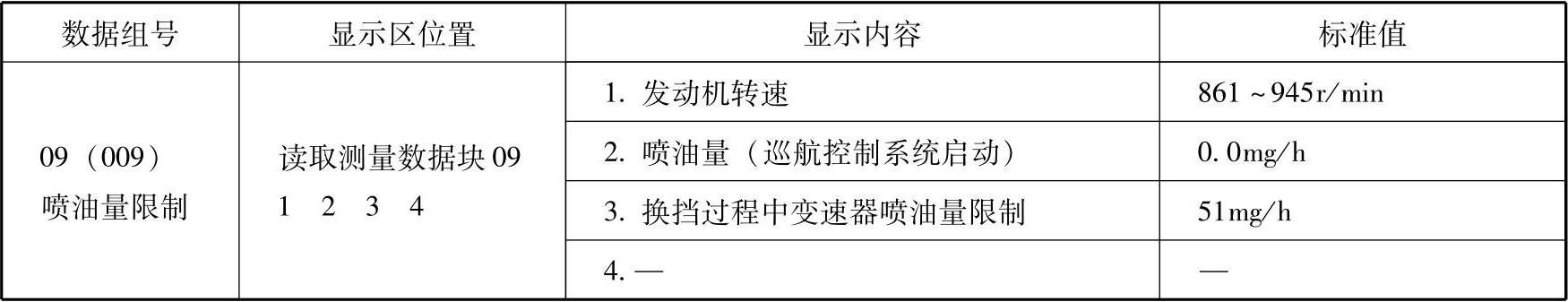

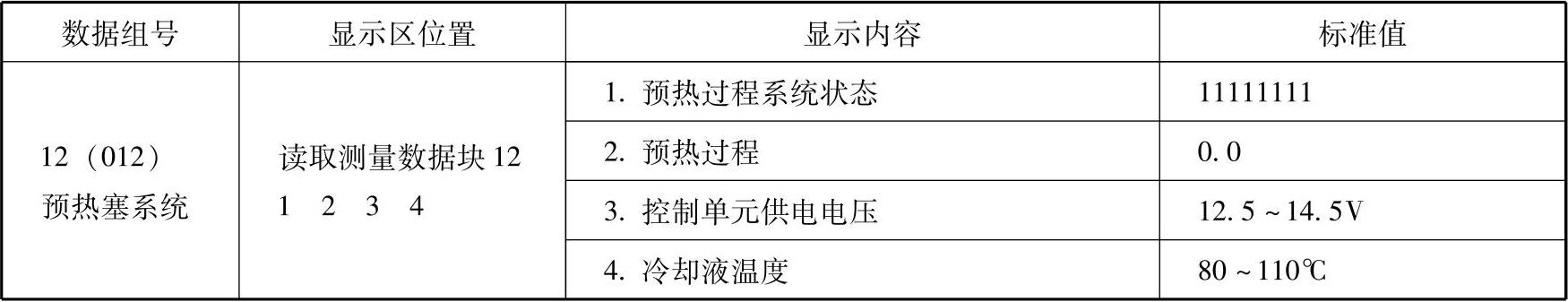

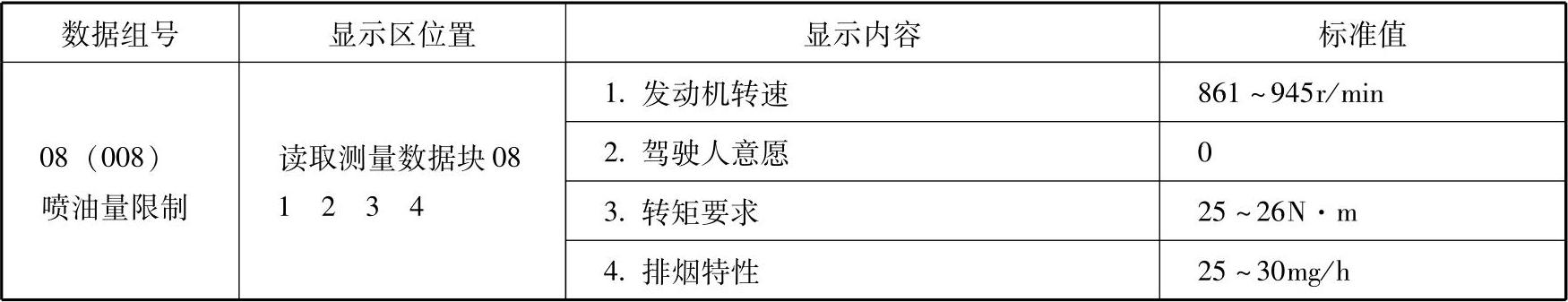

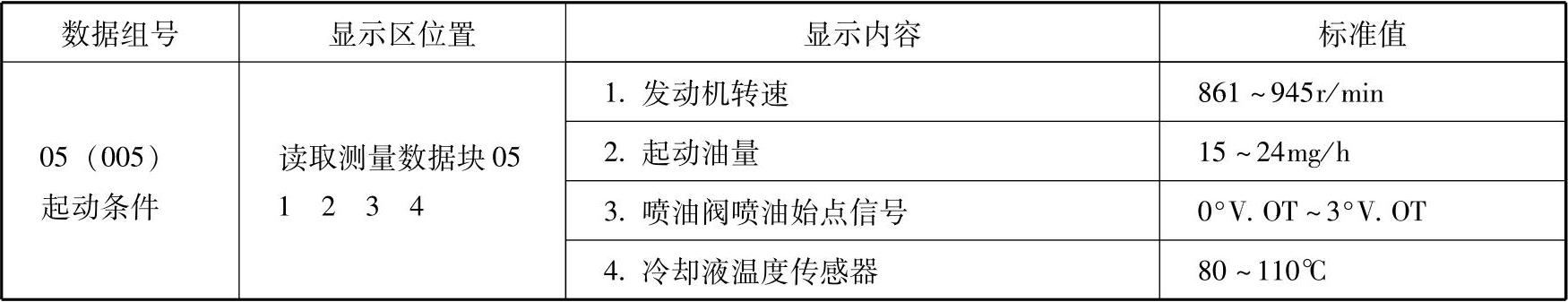

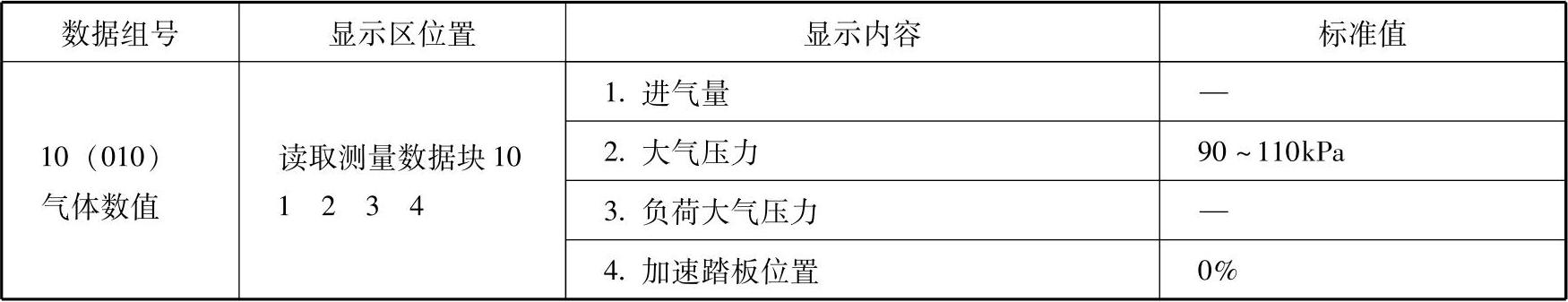

表11-1 捷达SDI发动机数据流（怠速运行）（1）


表11-2 捷达SDI发动机数据流（怠速运行）（2）

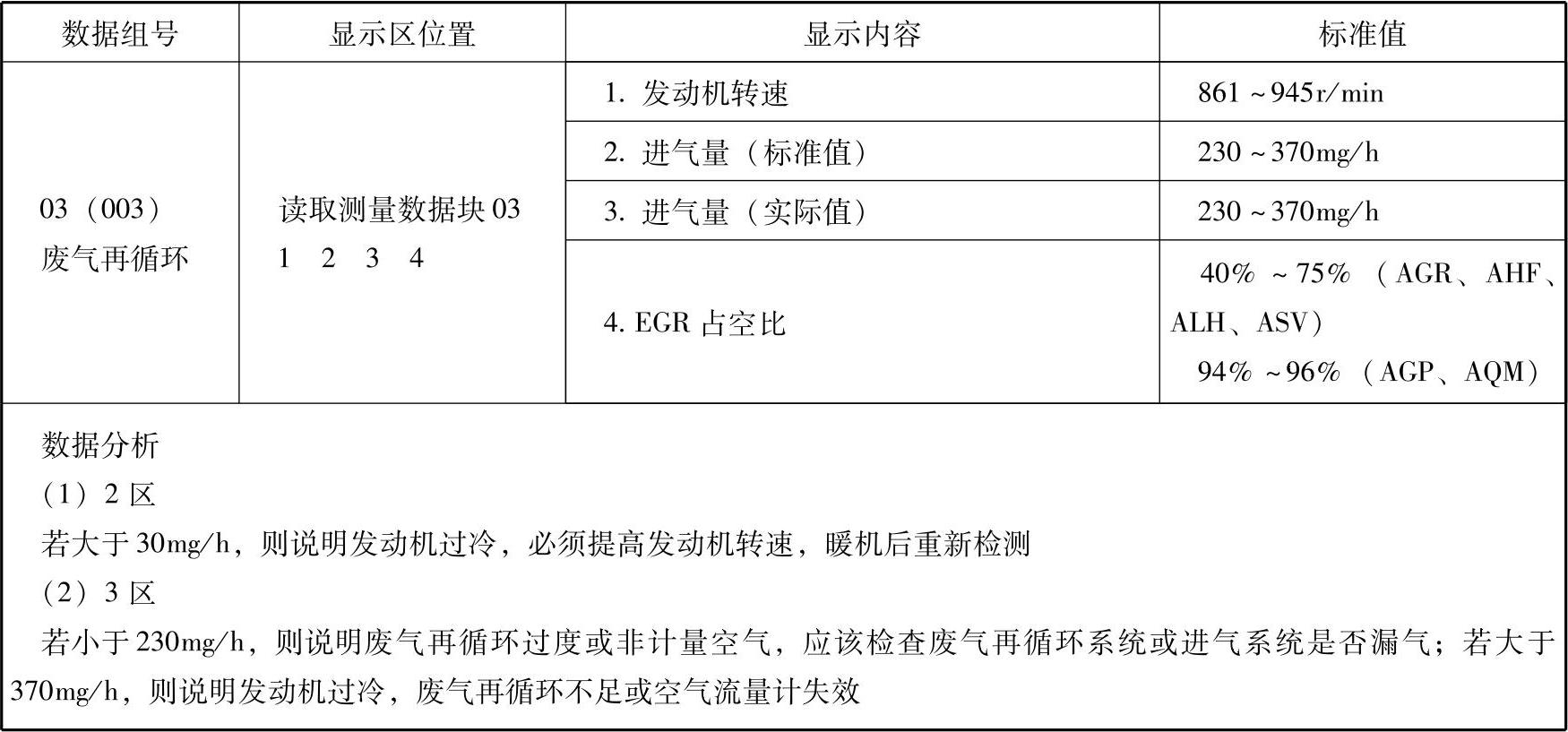

表11-3 捷达SDI发动机数据流（怠速运行）（3）

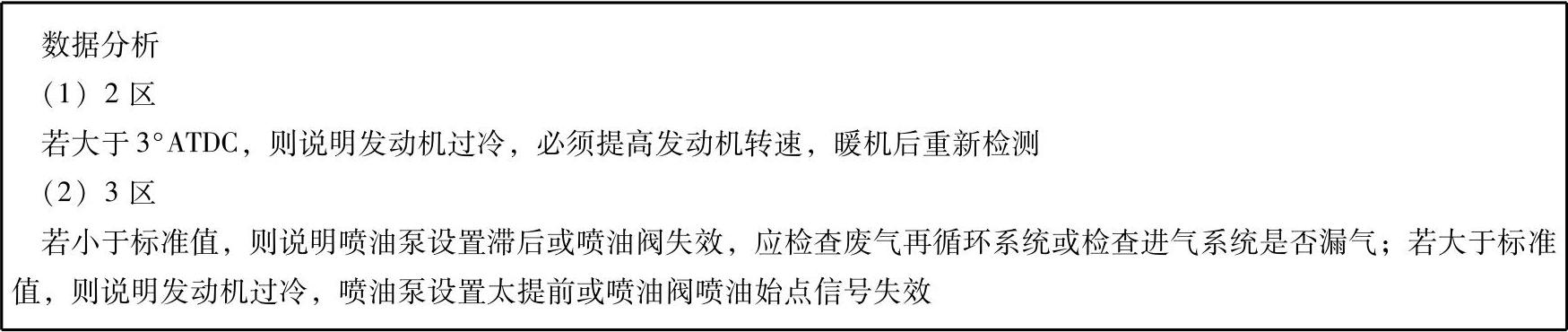

表11-4 捷达SDI发动机数据流（怠速运行）（4）


表11-5 捷达SDI发动机数据流（怠速运行）（5）


（续）


表11-6 捷达SDI发动机数据流（怠速运行）（6）


表11-7 捷达SDI发动机数据流（怠速运行）（7）


表11-8 捷达SDI发动机数据流（怠速运行）（8）


（续）


表11-9 捷达SDI发动机数据流（怠速运行）（9）

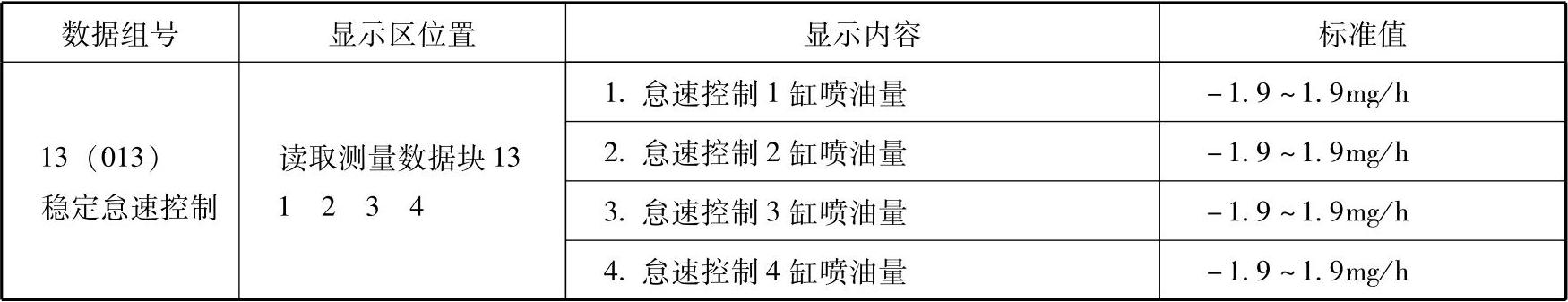

表11-10 捷达SDI发动机数据流（怠速运行）（10）


表11-11 捷达SDI发动机数据流（怠速运行）（11）


表11-12 捷达SDI发动机数据流（怠速运行）（12）


表11-13 捷达SDI发动机数据流（怠速运行）（13）


表11-14 捷达SDI发动机数据流（怠速运行）（14）


表11-15 捷达SDI发动机数据流（怠速运行）（15）


表11-16 捷达SDI发动机数据流（怠速运行）（16）


表11-17 捷达SDI发动机数据流（怠速运行）（17）
