高尔夫1.8L发动机数据流速查手册

2023-08-24 理论教育 版权反馈
【摘要】：高尔夫1.8L发动机数据流如表7-1～表7-19所示。测试条件如下：冷却液温度不低于80℃。测试时，冷却风扇不允许转动。关闭空调及其他用电设备。发动机怠速运转。

高尔夫1.8L发动机数据流如表7-1～表7-19所示。

测试条件如下：

（1）冷却液温度不低于80℃。

（2）测试时，冷却风扇不允许转动。

（3）关闭空调及其他用电设备。

（4）无故障码存在。

（5）发动机怠速运转。

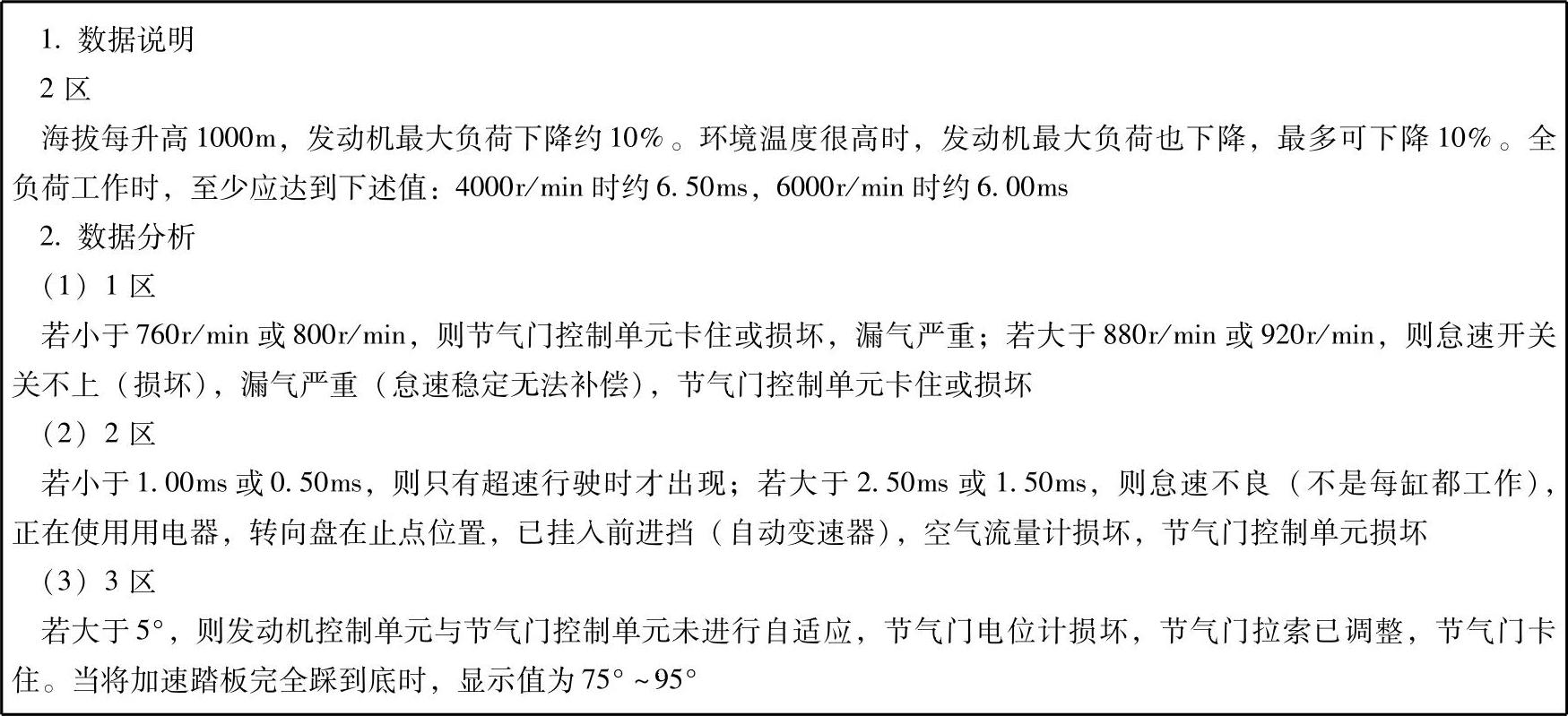

表7-1 高尔夫1.8L发动机数据流（1）


表7-2 高尔夫1.8L发动机数据流（2）


（续）


表7-3 高尔夫1.8L发动机数据流（3）


表7-4 高尔夫1.8L发动机数据流（4）


（续）


表7-5 高尔夫1.8L发动机数据流（5）


表7-6 高尔夫1.8L发动机数据流（6）


（续）

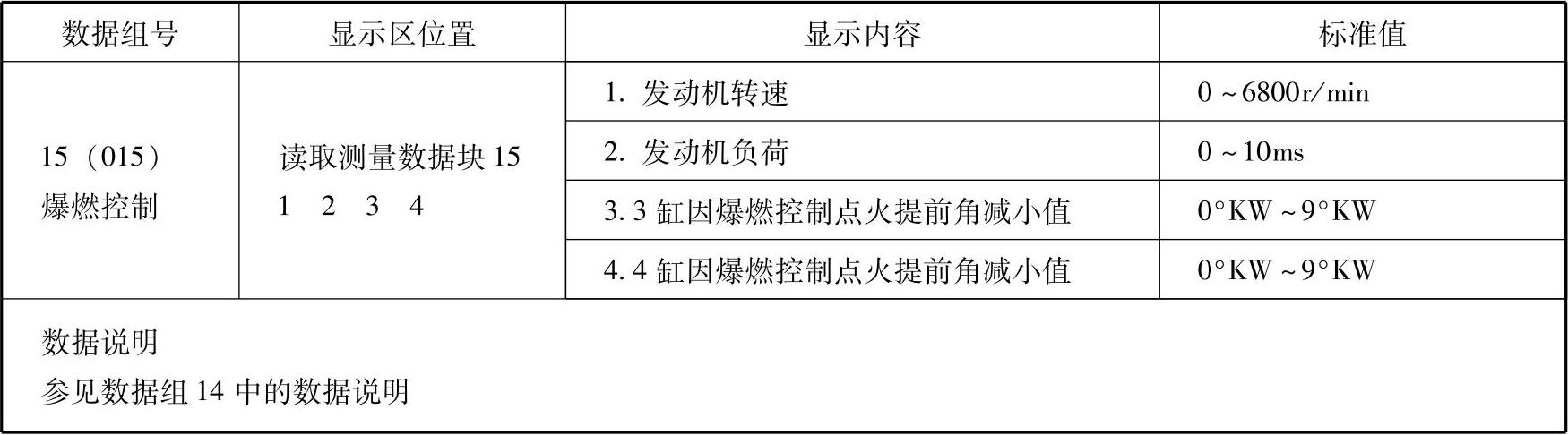

表7-7 高尔夫1.8L发动机数据流（7）


表7-8 高尔夫1.8L发动机数据流（8）


（续）

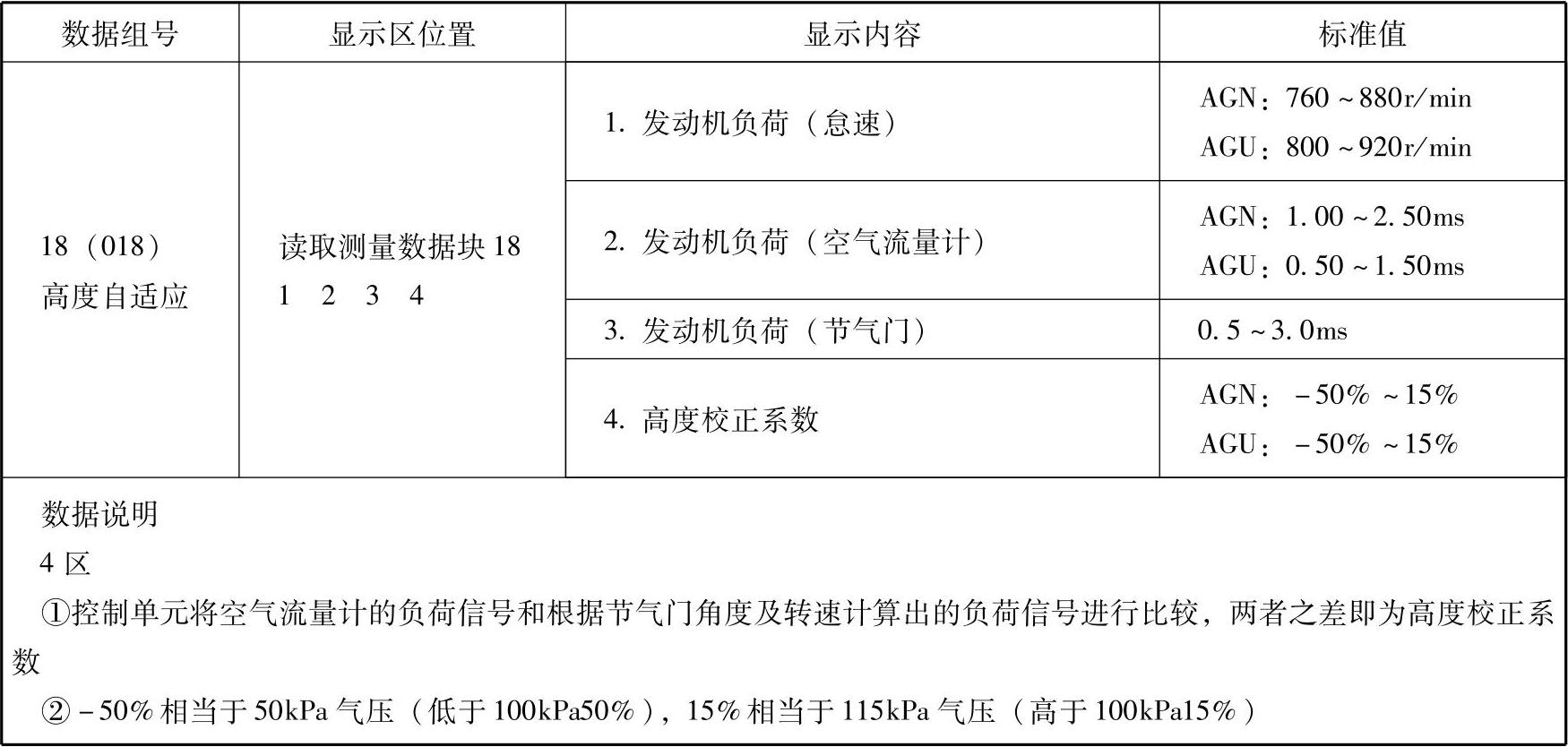

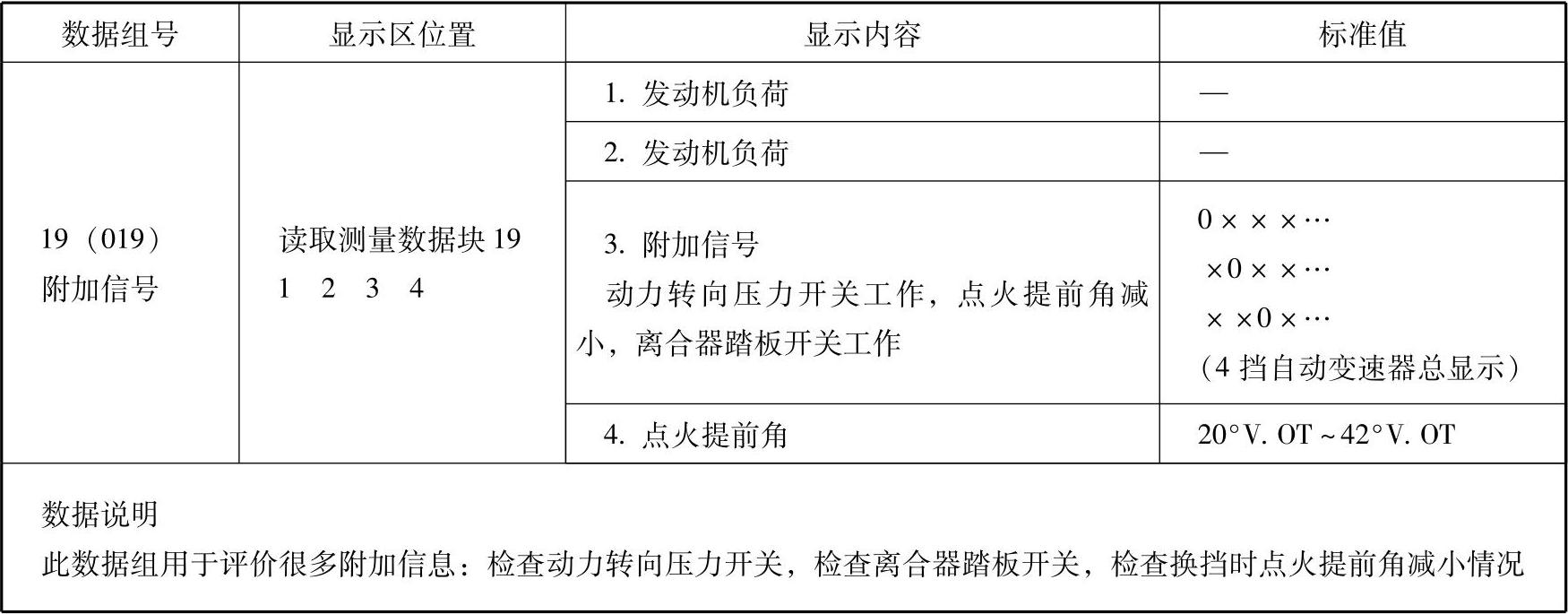

表7-9 高尔夫1.8L发动机数据流（9）

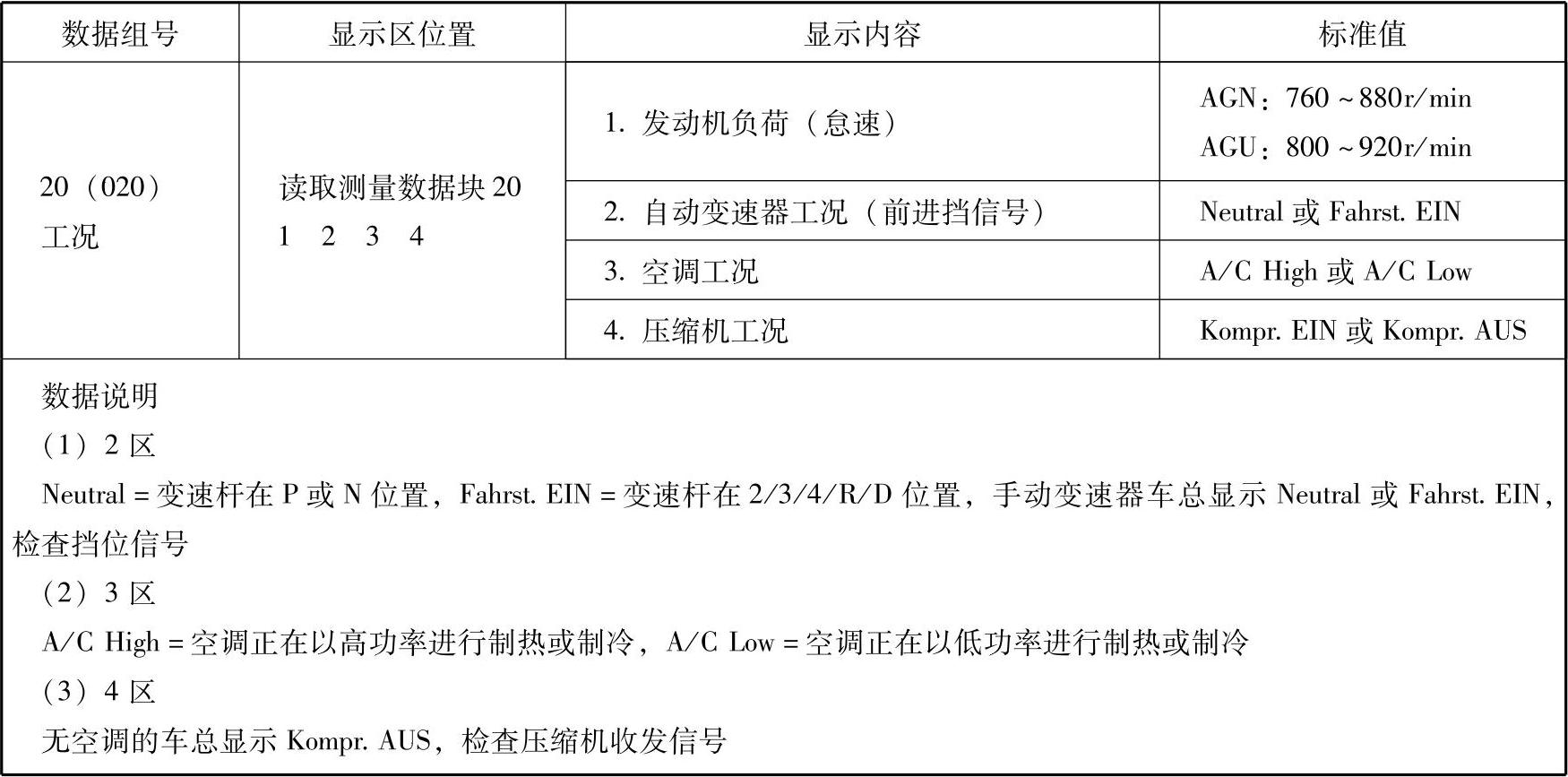

表7-10 高尔夫1.8L发动机数据流（10）

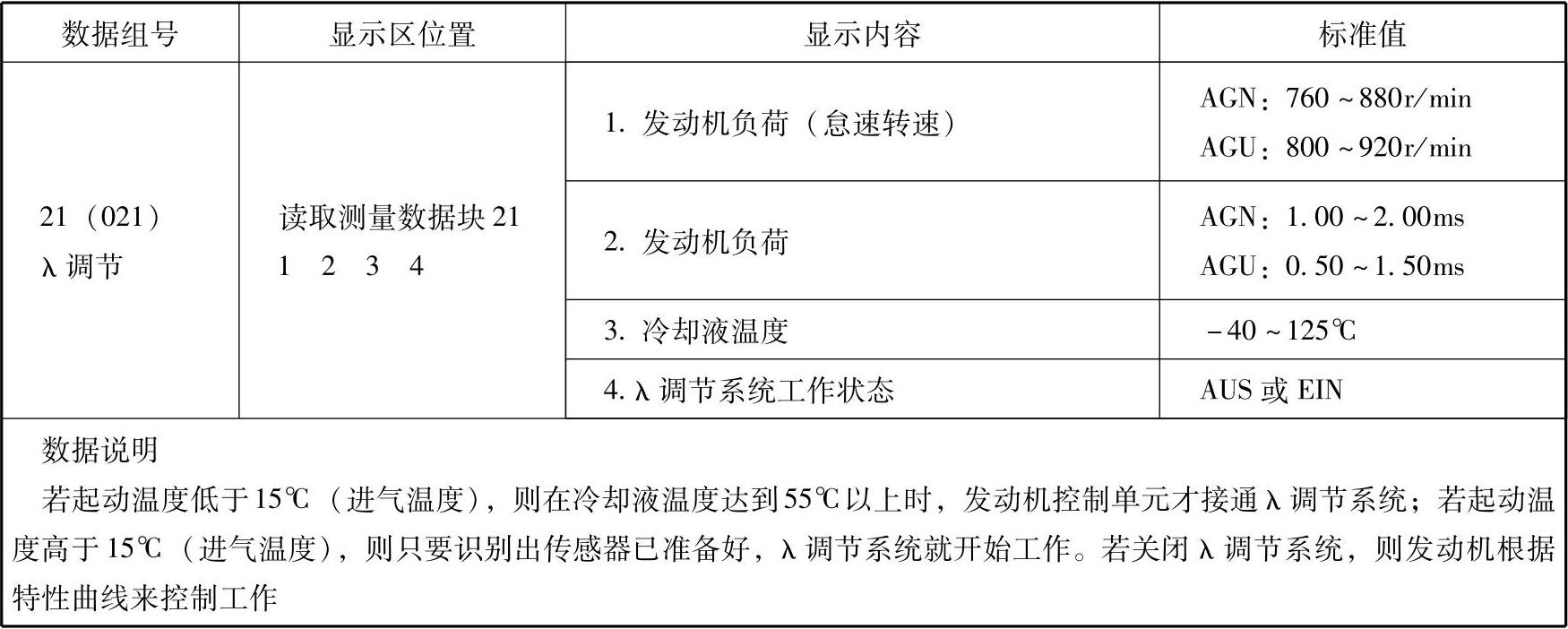

表7-11 高尔夫1.8L发动机数据流（11）


表7-12 高尔夫1.8L发动机数据流（12）


表7-13 高尔夫1.8L发动机数据流（13）


表7-14 高尔夫1.8L发动机数据流（14）


表7-15 高尔夫1.8L发动机数据流（15）


表7-16 高尔夫1.8L发动机数据流（16）


表7-17 高尔夫1.8L发动机数据流（17）


表7-18 高尔夫1.8L发动机数据流（18）


表7-19 高尔夫1.8L发动机数据流（19）
