奥迪A6TDI发动机数据流查询

2023-08-24 理论教育 版权反馈
【摘要】：奥迪A6 TDI发动机数据流，如表3-1～表3-17所示。测试条件如下：冷却液温度不低于80℃。测试时，冷却风扇不允许转动。关闭空调及其他用电设备。发动机怠速运转。

奥迪A6 TDI发动机数据流，如表3-1～表3-17所示。

测试条件如下：

（1）冷却液温度不低于80℃。

（2）测试时，冷却风扇不允许转动。

（3）关闭空调及其他用电设备。

（4）无故障码存在。

（5）发动机怠速运转。

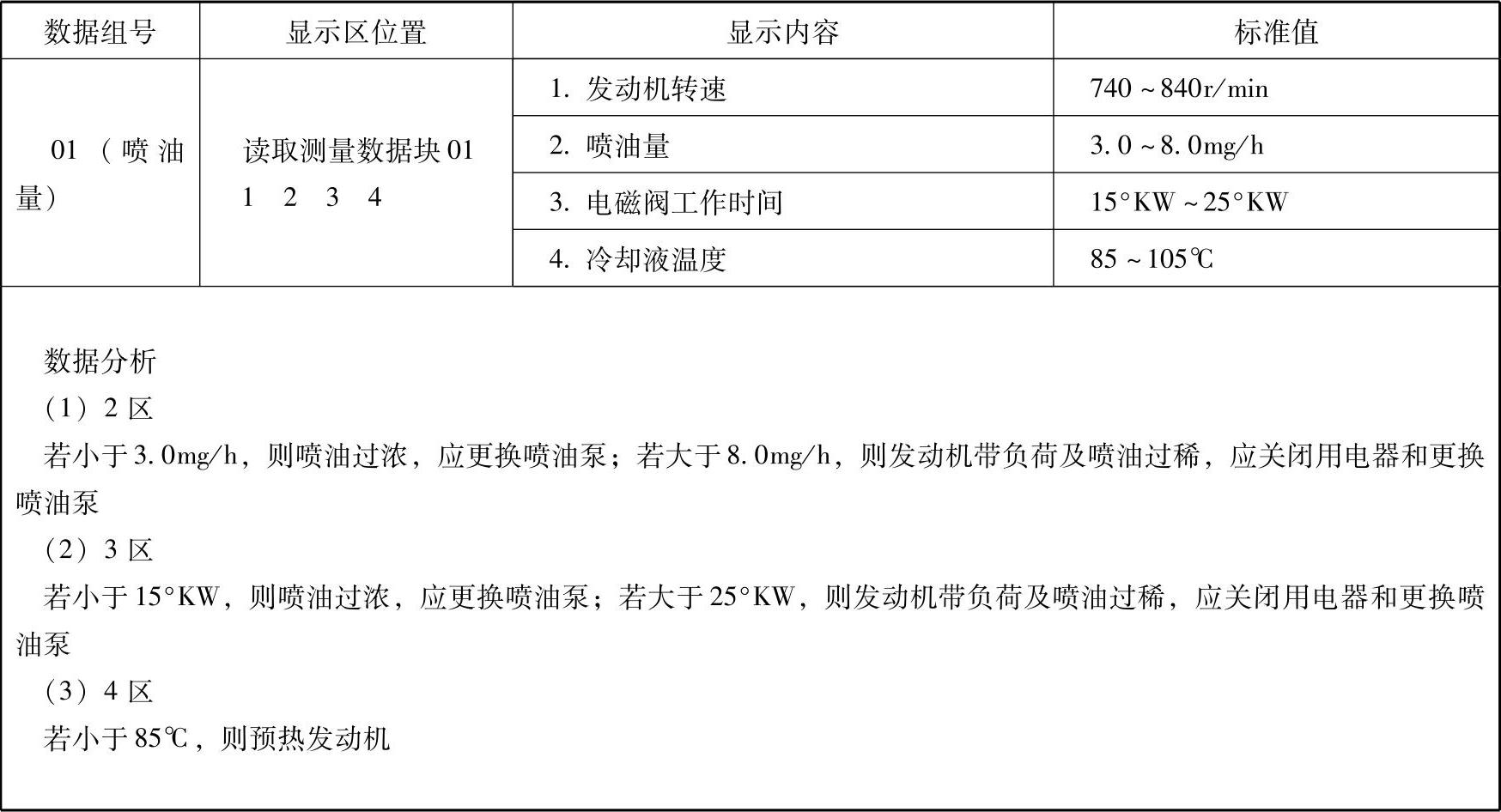

表3-1 一汽奥迪A6 TDI发动机数据流（1）

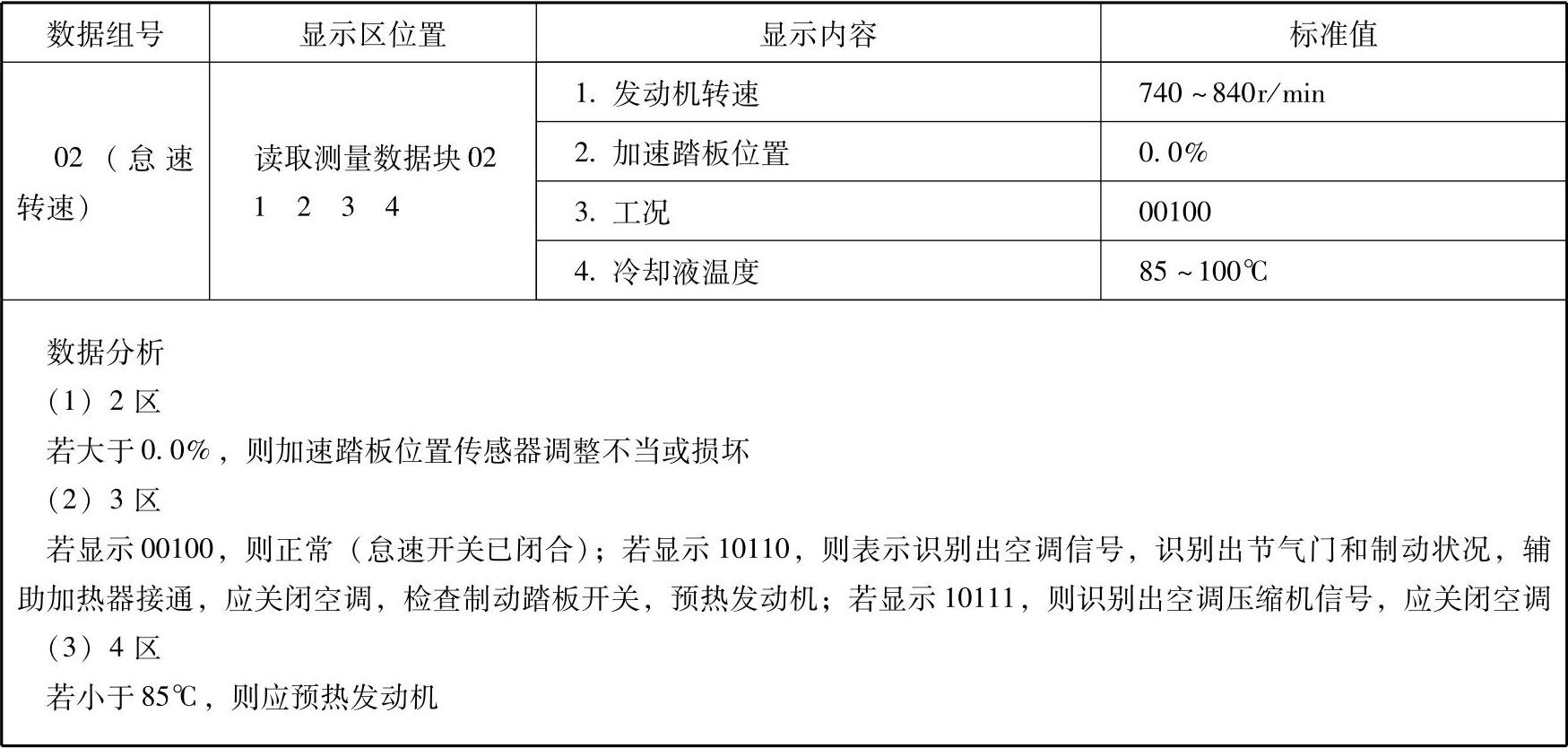

表3-2 一汽奥迪A6 TDI发动机数据流（2）

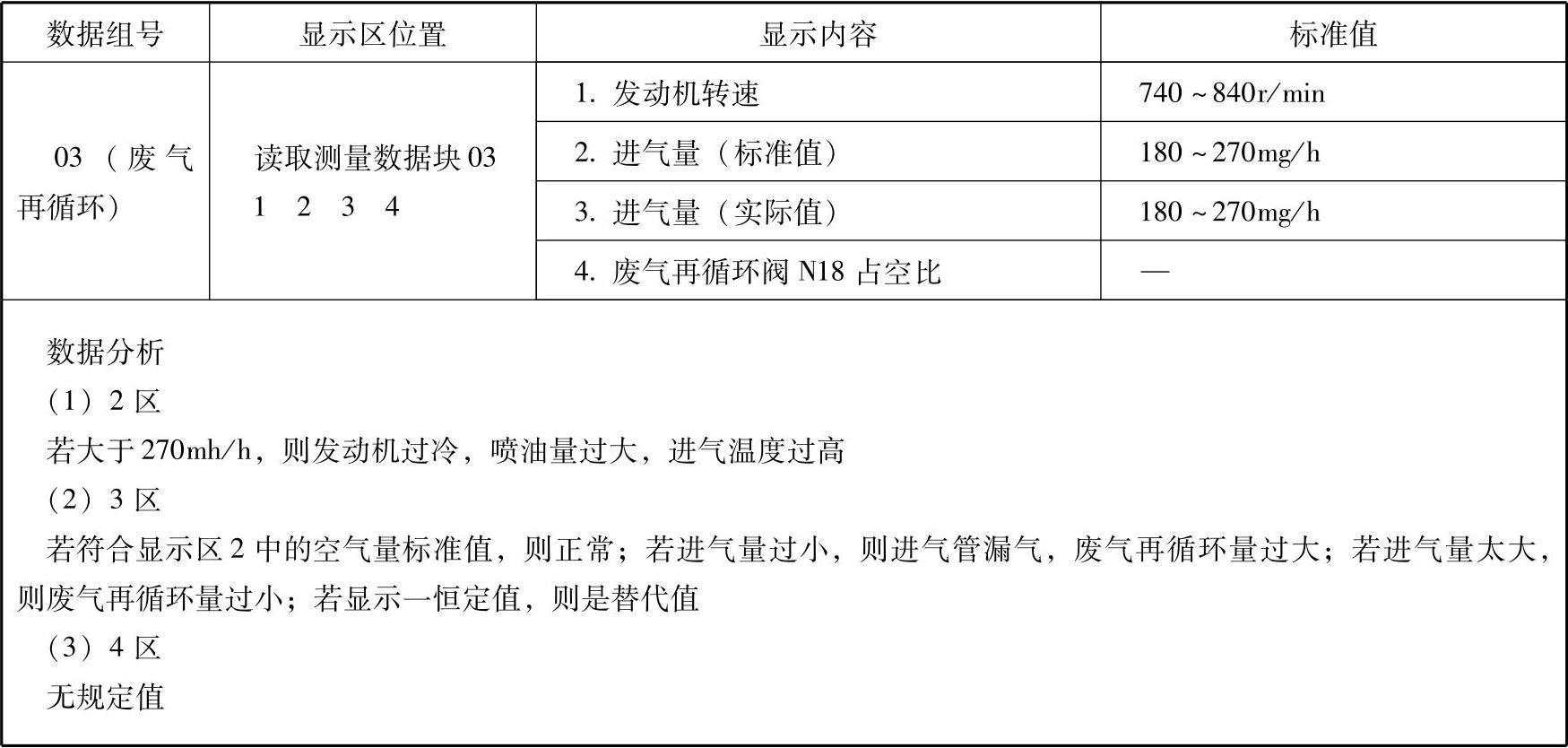

表3-3 一汽奥迪A6 TDI发动机数据流（3）

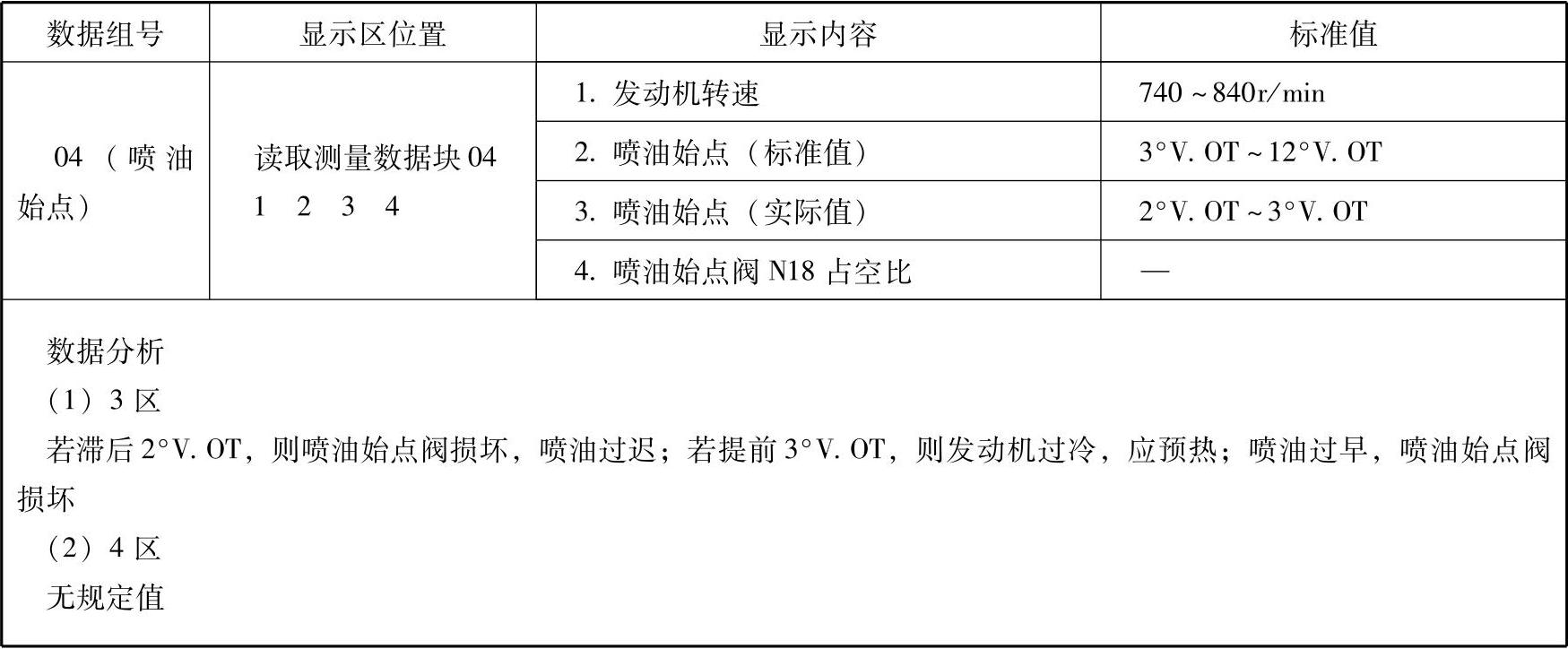

表3-4 一汽奥迪A6 TDI发动机数据流（4）

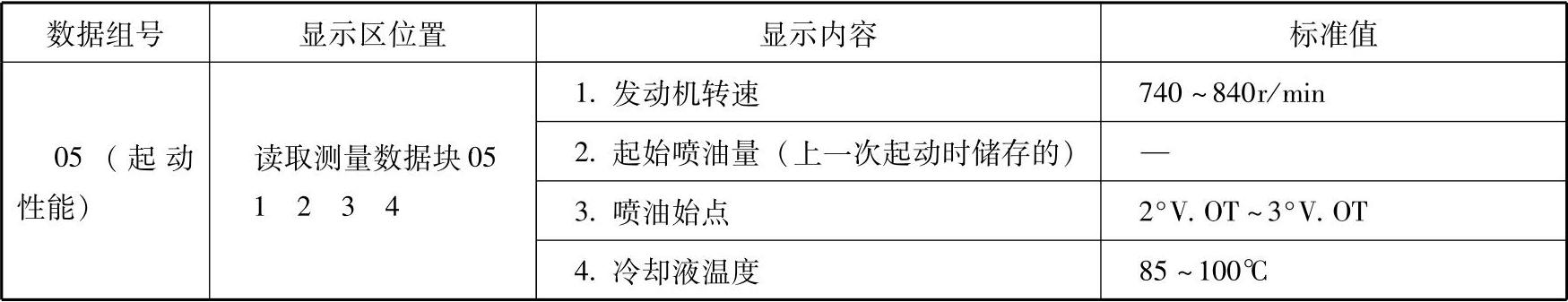

表3-5 一汽奥迪A6 TDI发动机数据流（5）

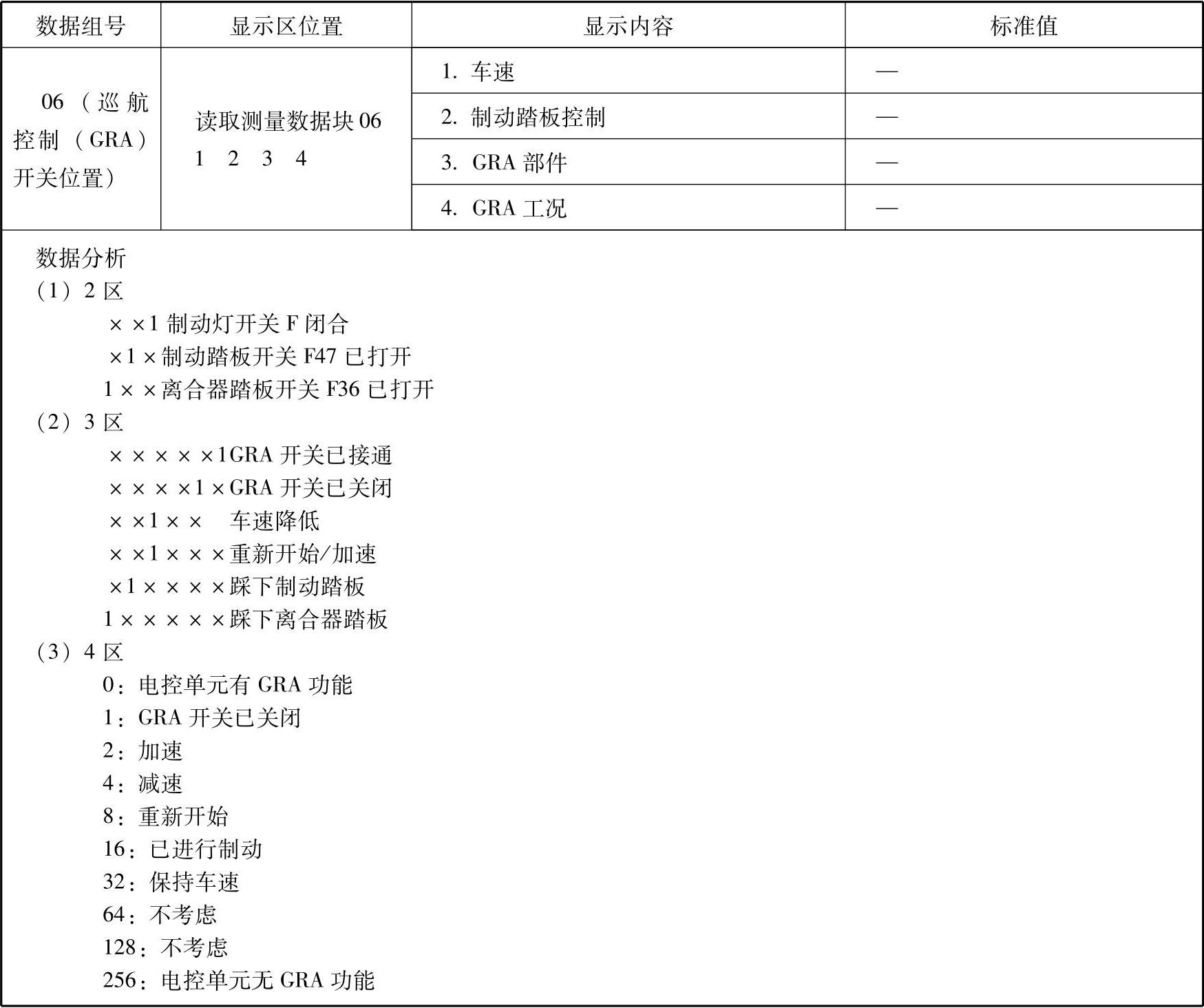

表3-6 一汽奥迪A6 TDI发动机数据流（6）

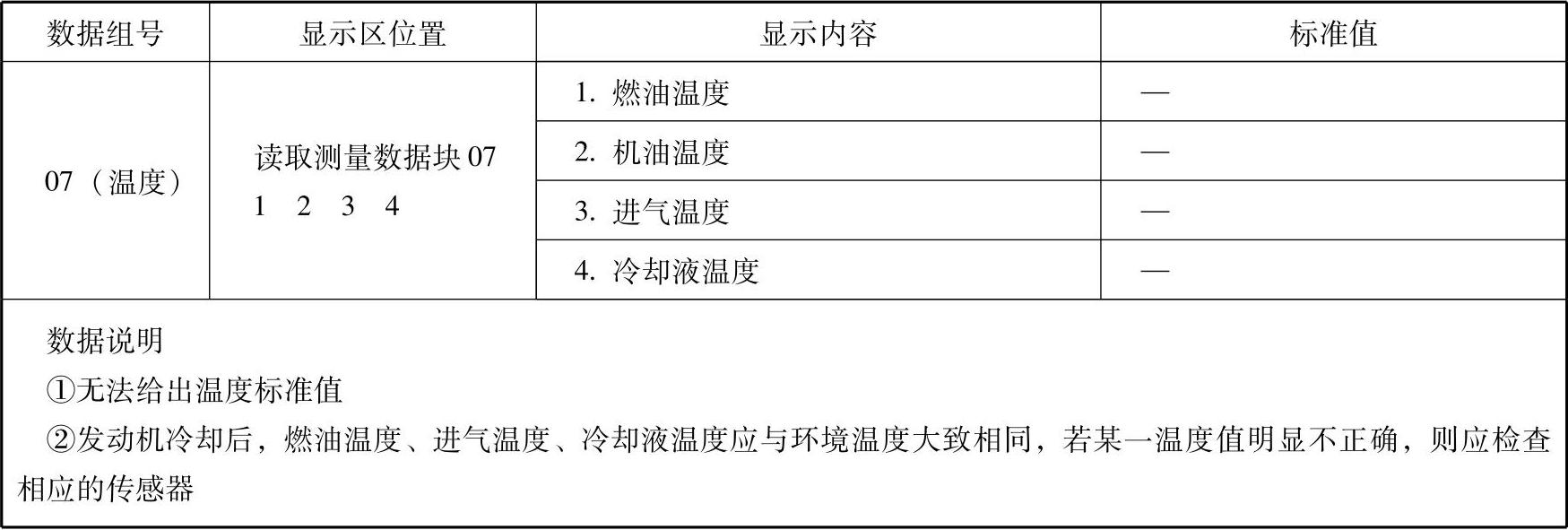

表3-7 一汽奥迪A6 TDI发动机数据流（7）


表3-8 一汽奥迪A6 TDI发动机数据流（8）

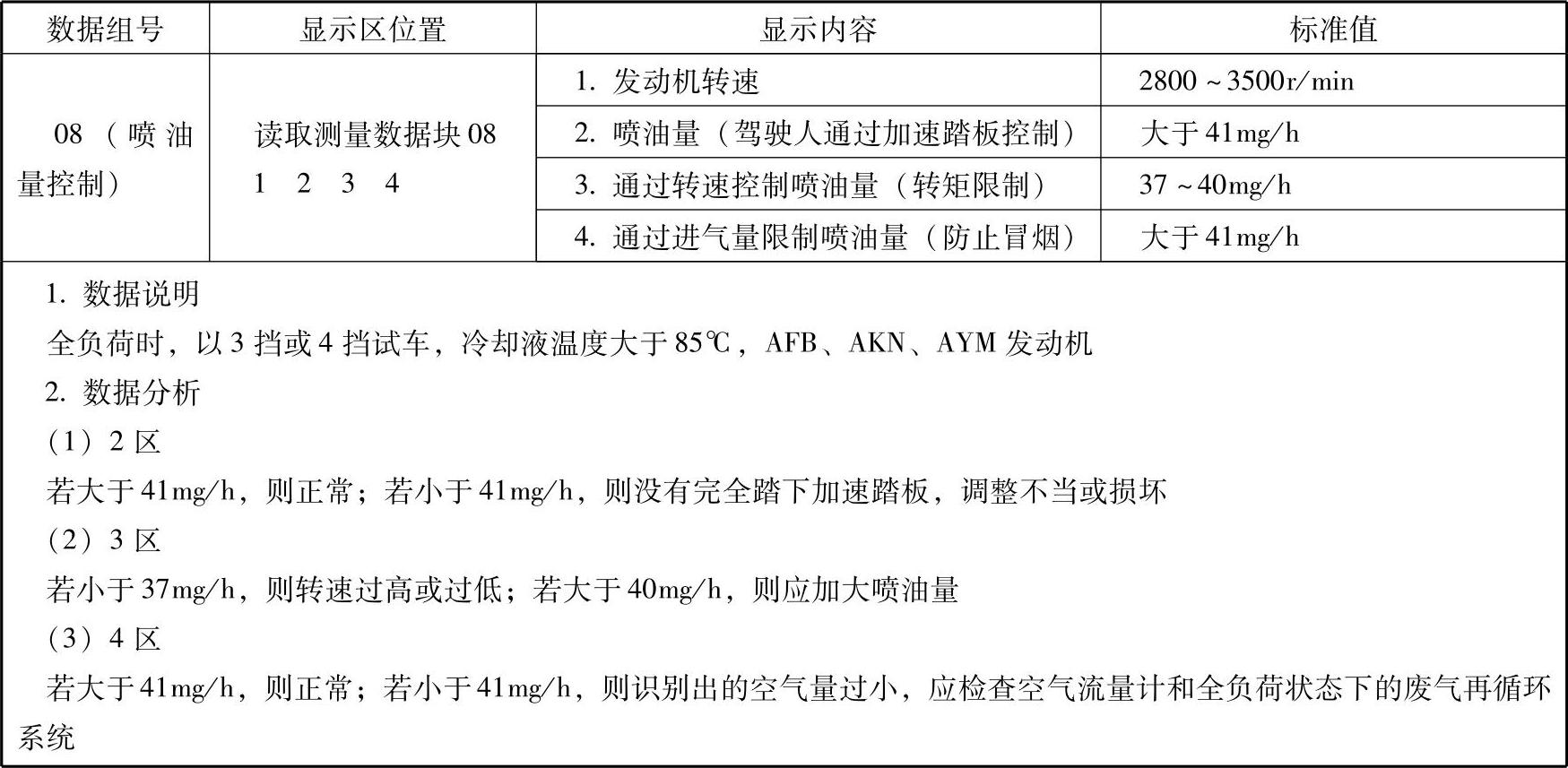

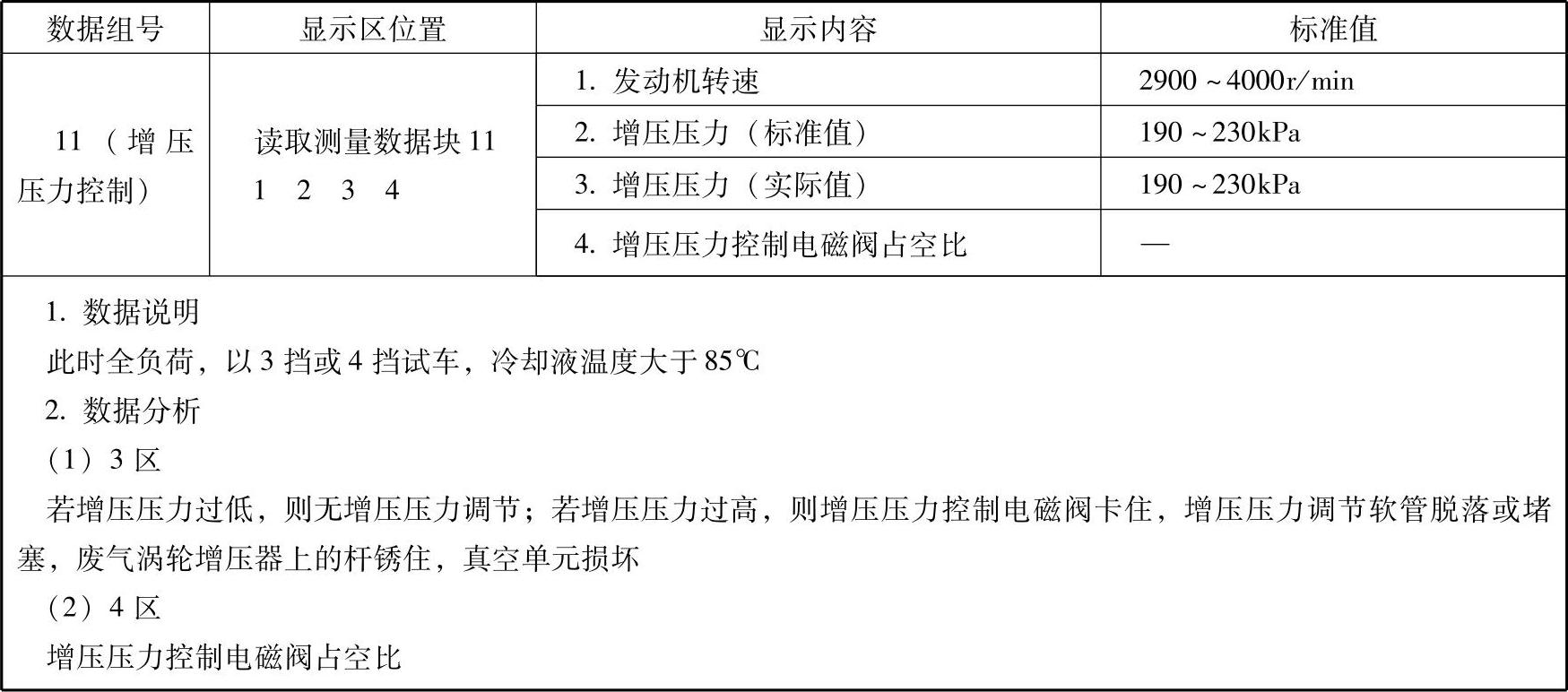

表3-9 一汽奥迪A6 TDI发动机数据流（全负荷）（9）


表3-10 一汽奥迪A6 TDI发动机数据流（全负荷）（10）


表3-11 一汽奥迪A6 TDI发动机数据流（全负荷）（11）

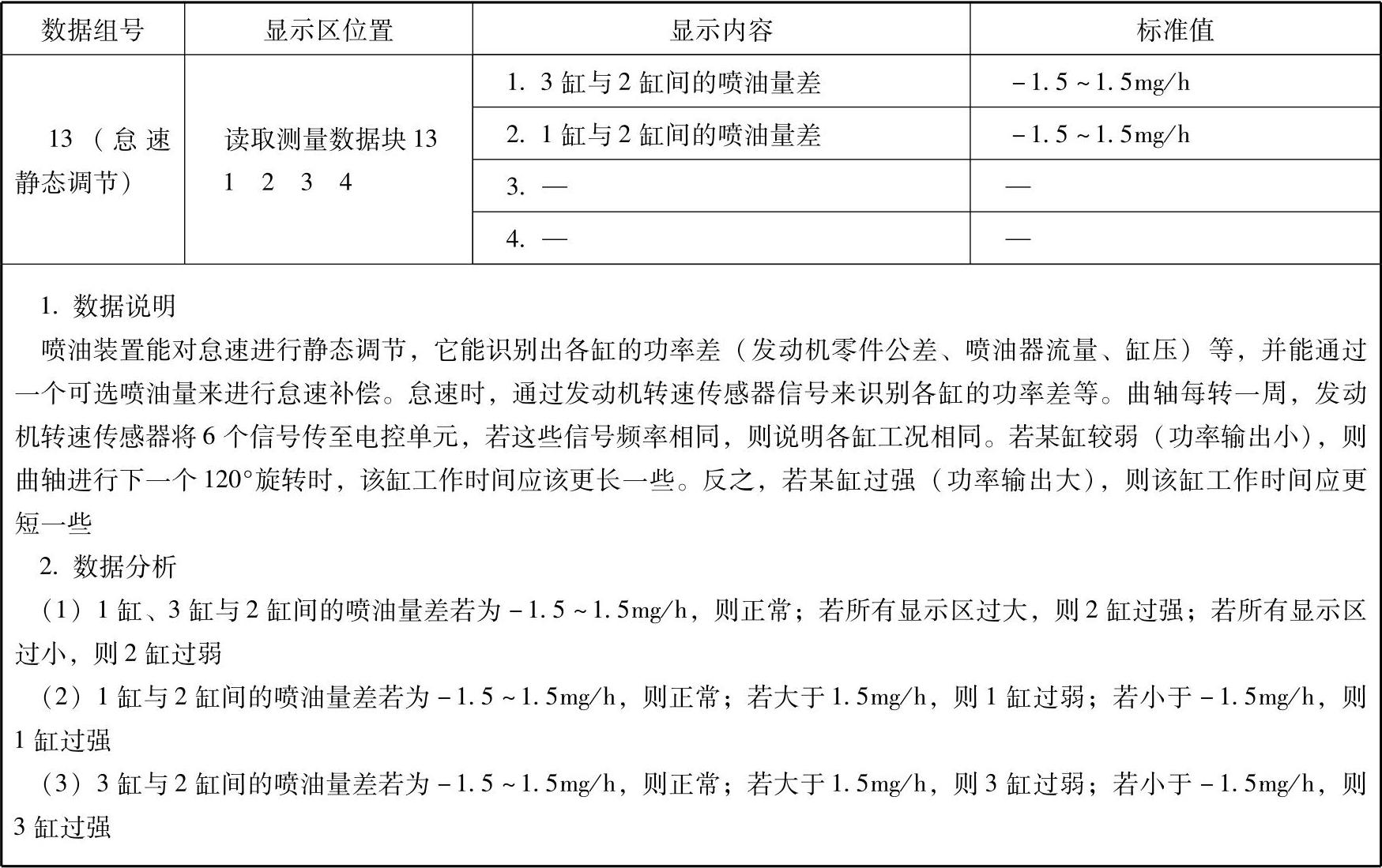

表3-12 一汽奥迪A6 TDI发动机数据流（12）

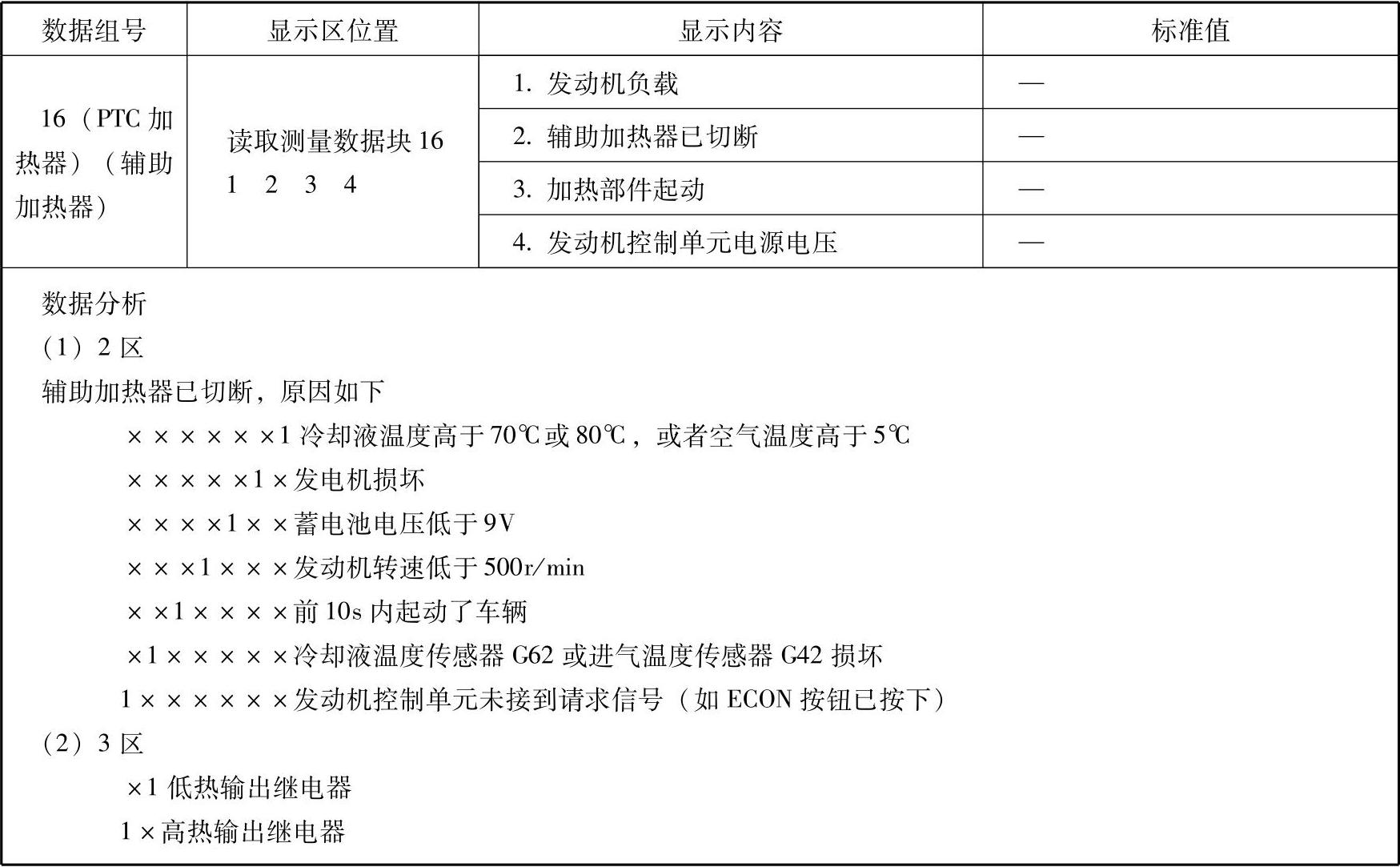

表3-13 一汽奥迪A6 TDI发动机数据流（13）

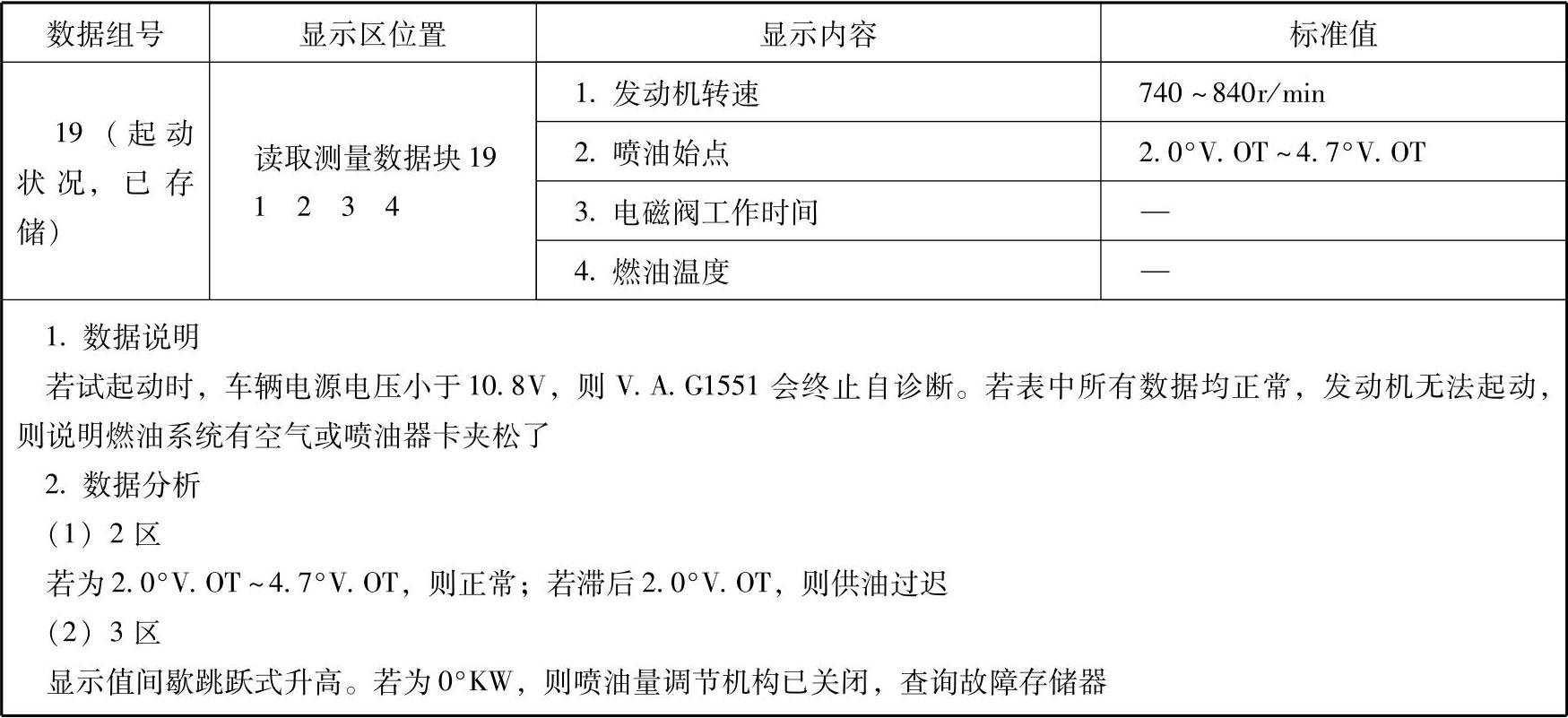

表3-14 一汽奥迪A6 TDI发动机数据流（14）


表3-15 一汽奥迪A6 TDI发动机数据流（15）


表3-16 一汽奥迪A6 TDI发动机数据流（16）


表3-17 一汽奥迪A6 TDI发动机数据流（17）
