奥迪A6L供电控制单元1数据流-汽车数据流速查手册

2023-08-24 理论教育 版权反馈
【摘要】：奥迪A6L供电控制单元1数据流，如表1-233～表1-255所示。

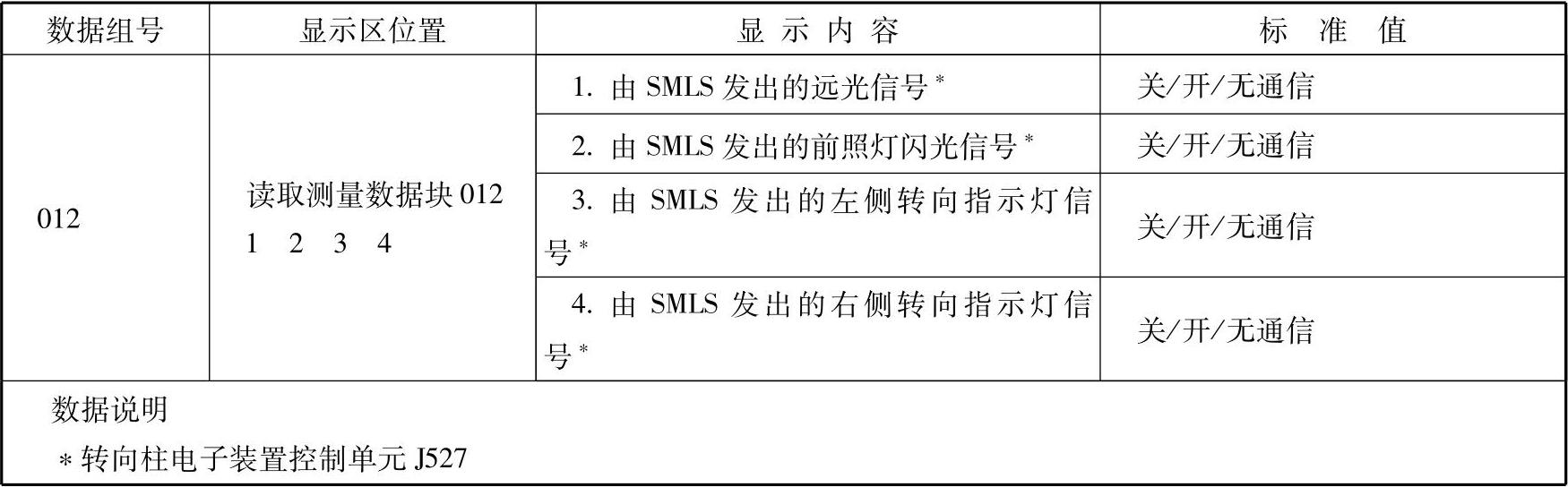

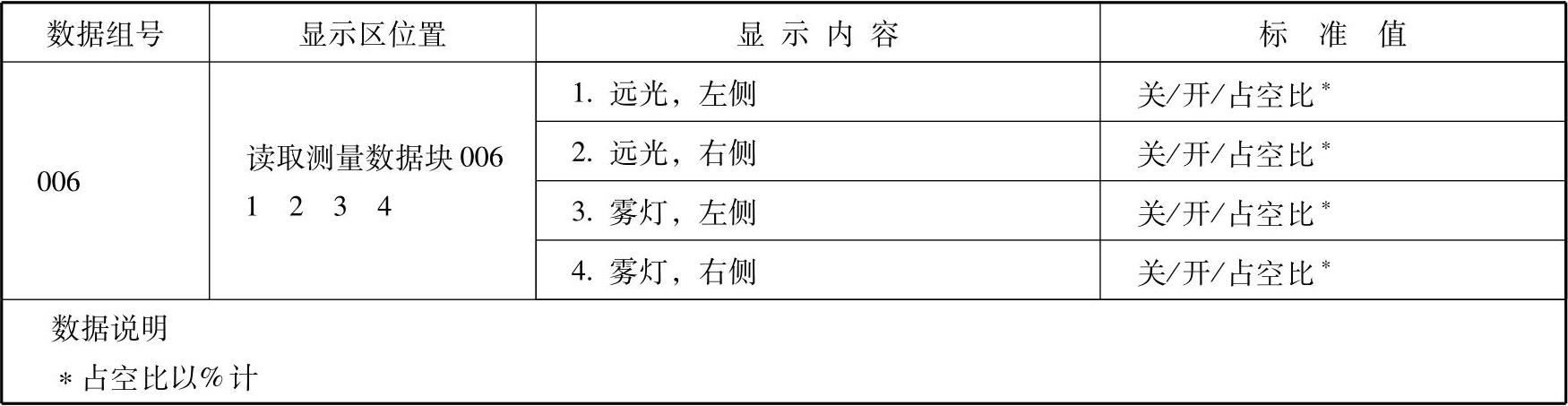

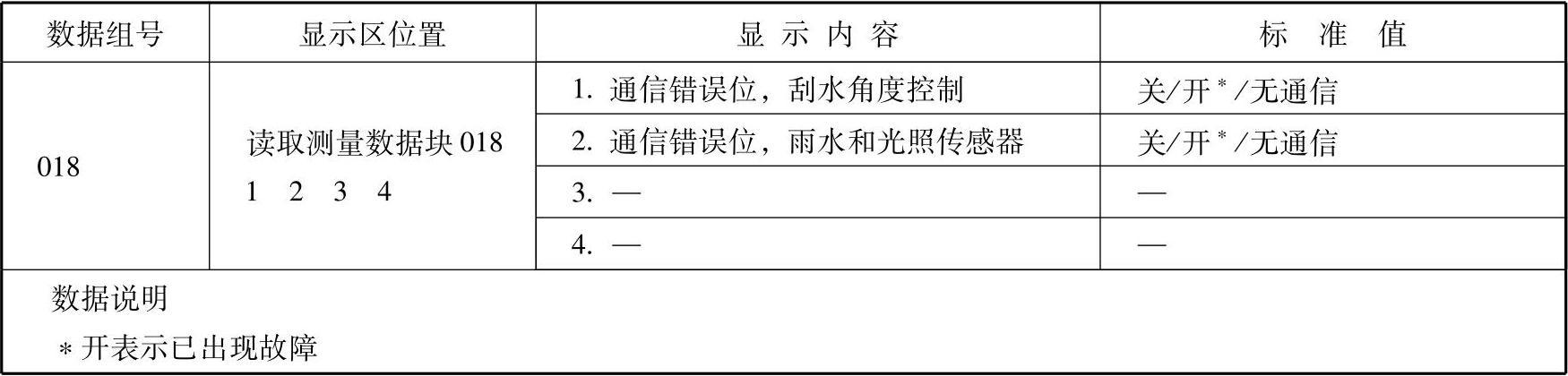

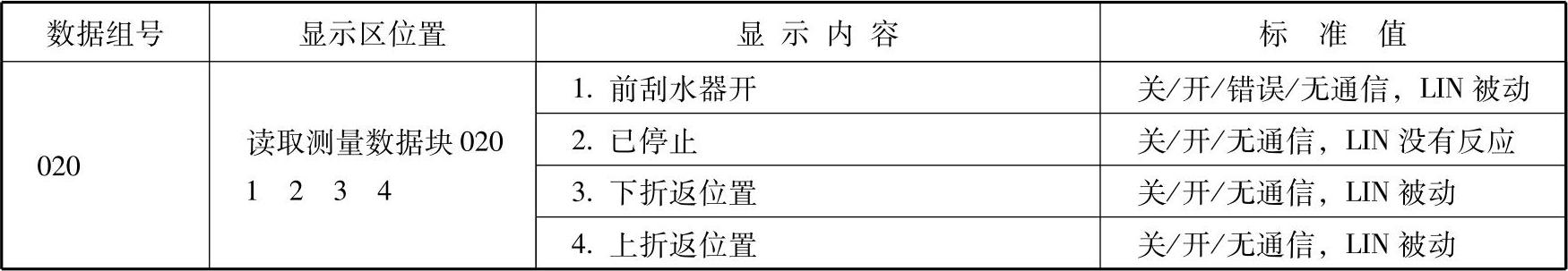

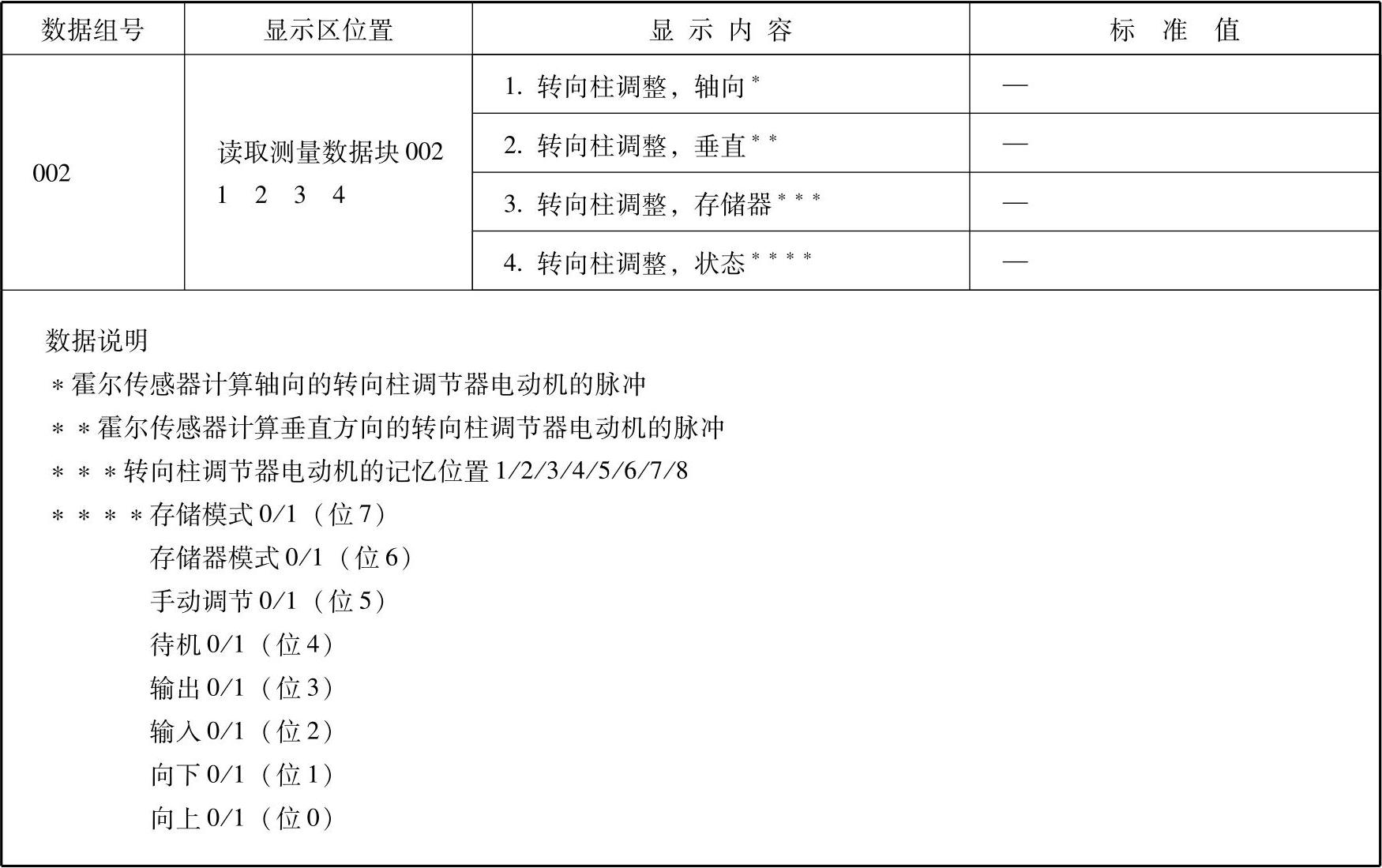

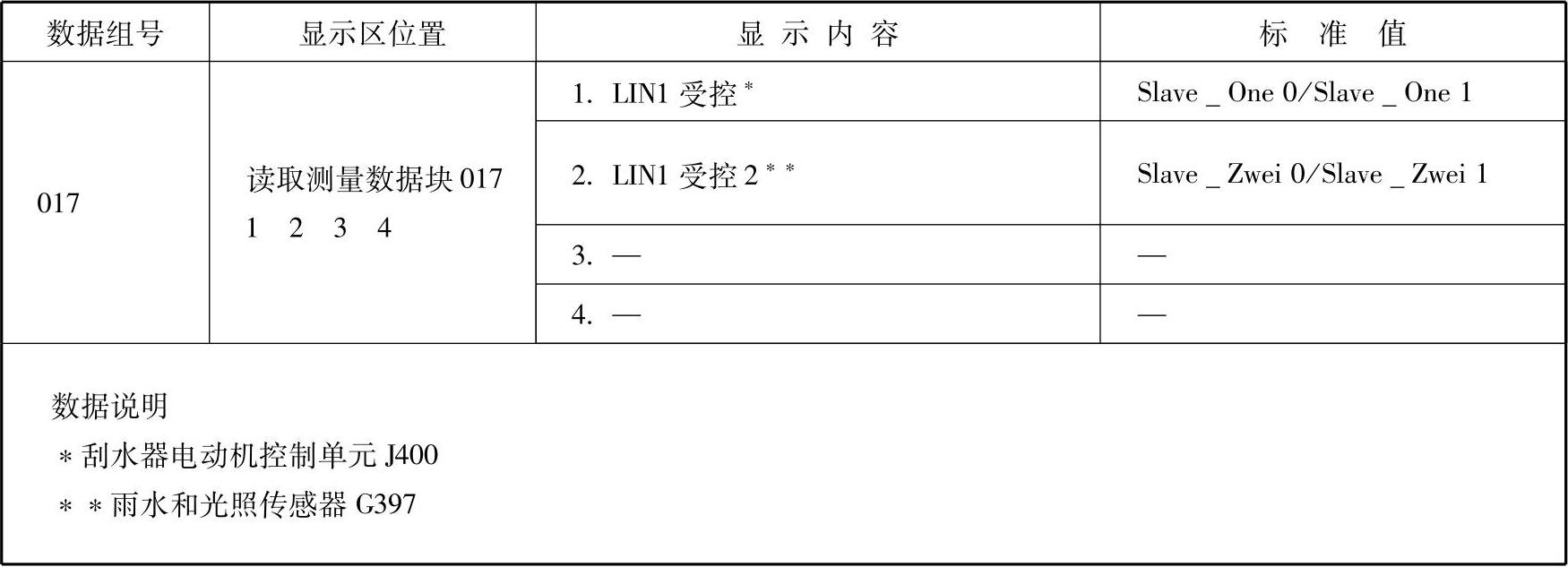

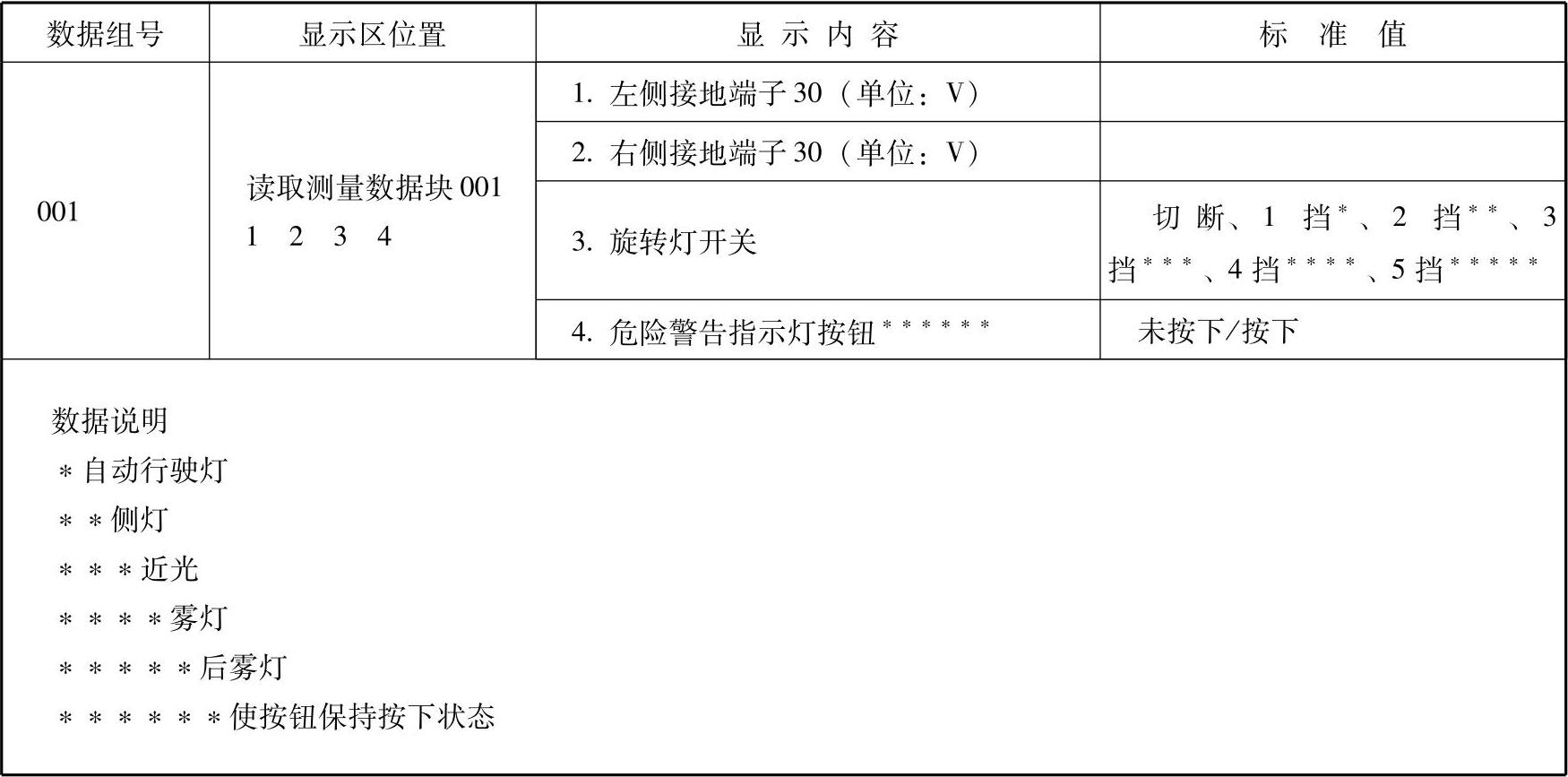

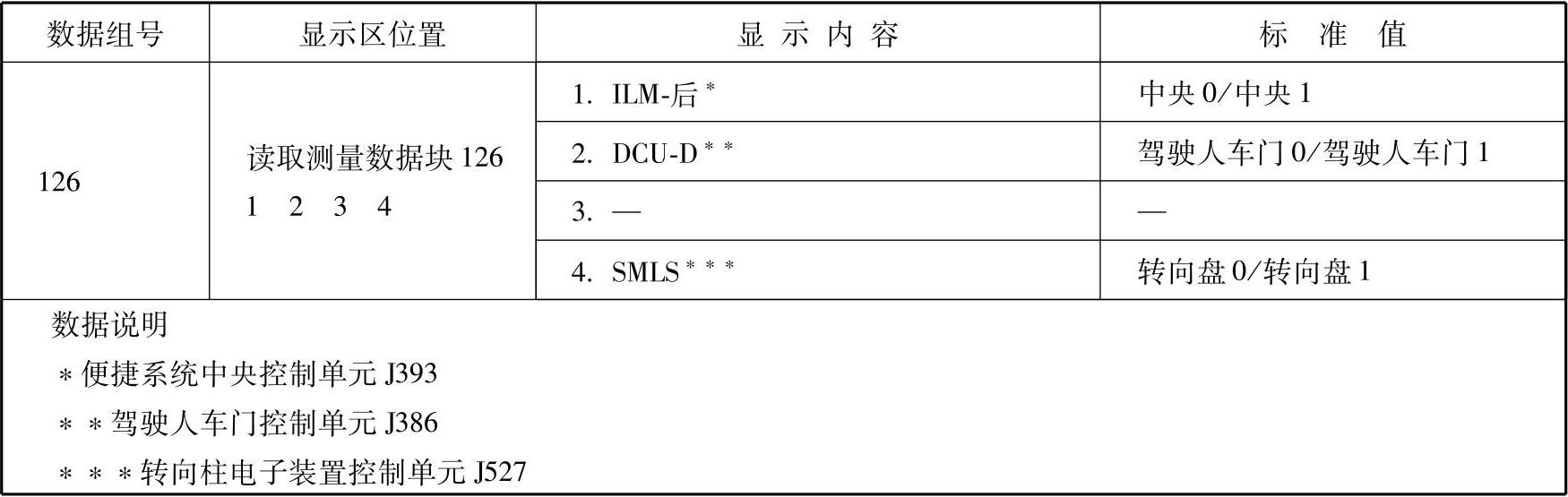

奥迪A6L供电控制单元1数据流，如表1-233～表1-255所示。

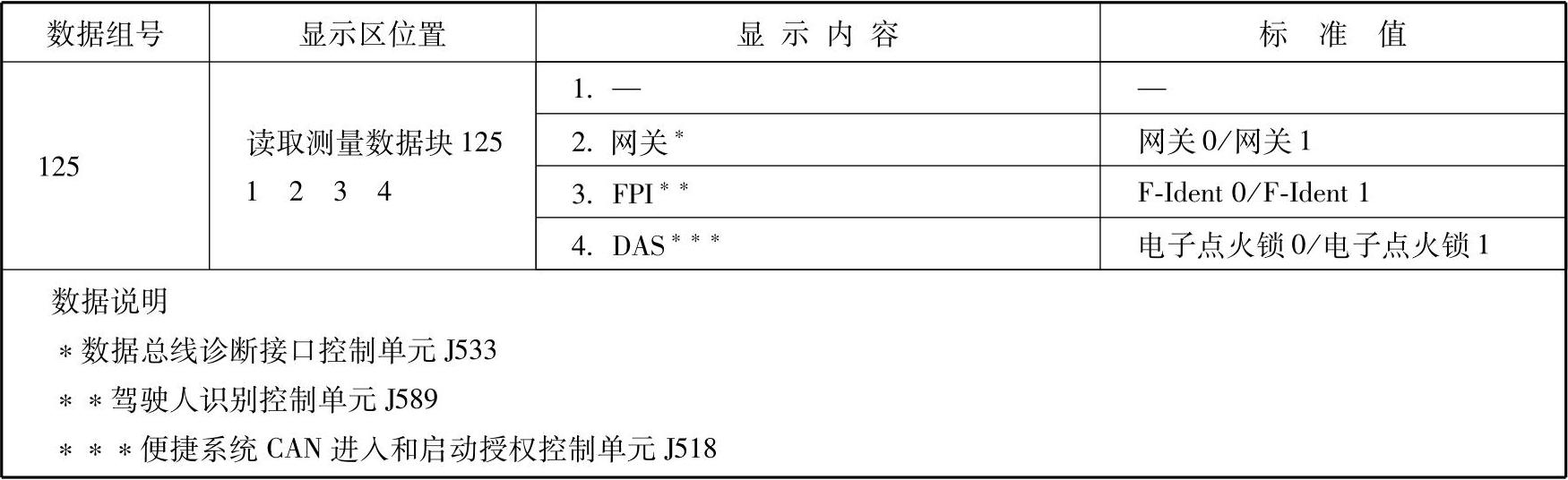

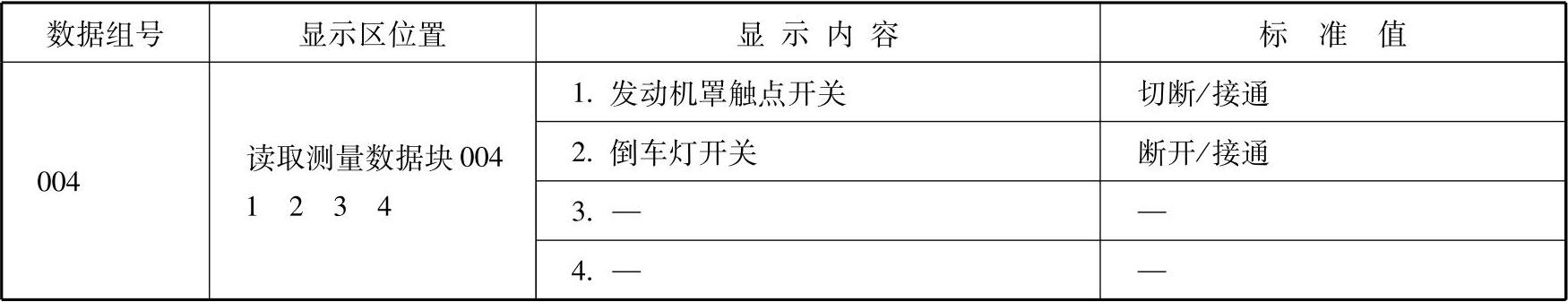

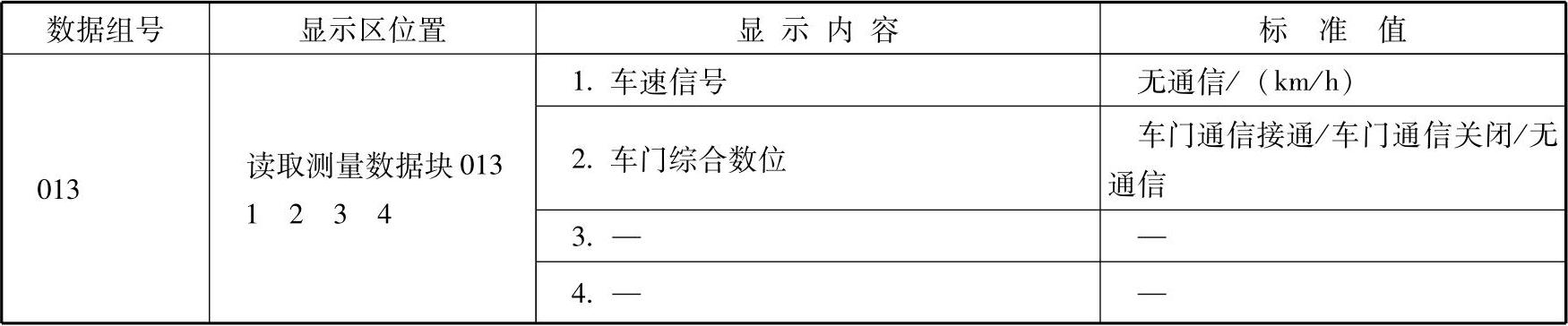

表1-233 供电控制单元1数据流（1）


表1-234 供电控制单元1数据流（2）


表1-235 供电控制单元1数据流（3）


表1-236 供电控制单元1数据流（4）


表1-237 供电控制单元1数据流（5）


表1-238 供电控制单元1数据流（6）


表1-239 供电控制单元1数据流（7）


表1-240 供电控制单元1数据流（8）


表1-241 供电控制单元1数据流（9）


表1-242 供电控制单元1数据流（10）


表1-243 供电控制单元1数据流（11）


表1-244 供电控制单元1数据流（12）


表1-245 供电控制单元1数据流（13）


表1-246 供电控制单元1数据流（14）


表1-247 供电控制单元1数据流（15）


表1-248 供电控制单元1数据流（16）


表1-249 供电控制单元1数据流（17）


表1-250 供电控制单元1数据流（18）


表1-251 供电控制单元1数据流（19）


表1-252 供电控制单元1数据流（20）


表1-253 供电控制单元1数据流（21）


表1-254 供电控制单元1数据流（22）


表1-255 供电控制单元1数据流（23）
