现场爆破试验成果揭示重大工程地质问题
【摘要】：按如下程序开展试验:覆盖层清除、风化岩层开挖形成爆破试验的操作平台和规则掌子面、钻孔、装药、孔口堵塞。续表注 1.本次梯段爆破试验场地高程1225～1240m,长24.5m,宽13m,梯段高度为15m。
第一次试验区在高程1235m的路边冲沟左侧；试验区岩性为中厚层灰岩。该料场的岩性单一,主要为石灰系(C)弱风化—新鲜之浅灰色生物碎屑灰岩。夹层主要为裂隙密集带、碳质灰页岩夹层、断层破碎带及影响带。岩层产状倾向山内,倾角65°～80°。
按如下程序开展试验:覆盖层清除、风化岩层开挖形成爆破试验的操作平台和规则掌子面、钻孔、装药、孔口堵塞。
本次主堆石填筑料爆破试验共进行了两次:第一次爆破试验因单耗药量偏大,对爆破石料进行取样筛分取样时,发现料源颗粒普遍偏细,颗粒级配曲线不在设计规定的颗粒级配曲线的包络范围内,同时结合现场的碾压试验,爆破试验料的压实效果也不理想(原80cm和90cm层厚试验区因此作废,重新进行了试验),因而进行了第二次爆破试验(平面布置见图12-1),取得了较好的效果。根据第二次主堆石爆破试验确定了有关施工参数(表12-6):

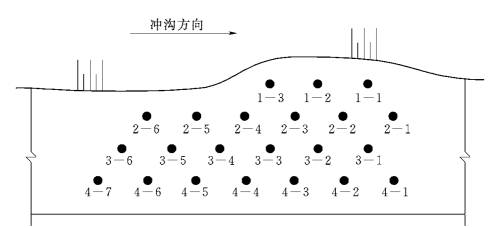

图12-1 第二次尖尖山料场梯段爆破试验布置图
●1—3 表示爆破孔及编号

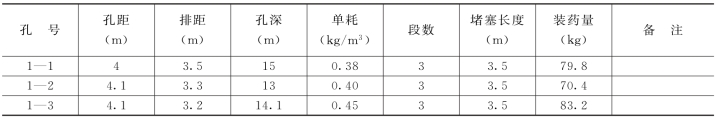

表12-6 第二次尖尖山料场梯段爆破试验参数表
选择2号岩石乳化炸药的性能如下:①殉爆距离:不小于3cm；②猛度值:不小于12cm；③爆速值:不小于3.2×103m/s；④密度:0.95～1.30g/cm3；⑤做功能力:不小于260mL。
续表
注 1.本次梯段爆破试验场地高程1225～1240m,长24.5m,宽13m,梯段高度为15m。
2.本次梯段爆破试验孔排数为4排,孔径为105mm,孔数为22个,总装药量为1161.6kg,总方量为4190m3,平均单耗为0.385kg/m3。
3.采用孔内微差V型爆破,采用复式网络,孔外导爆管连接,火雷管引爆。
