【摘要】：帷幕灌浆孔布置2排,排距1.5m,孔距2.0m,孔底深度至少达780m高程,在1号、2号泄洪洞两侧加深至728～730m高程。

根据坝区水动力场研究成果,设计上采用防渗帷幕、排水洞和排水孔及反滤联合渗控方案,总体布置见图11-23。

pagenumber_ebook=190,pagenumber_book=169

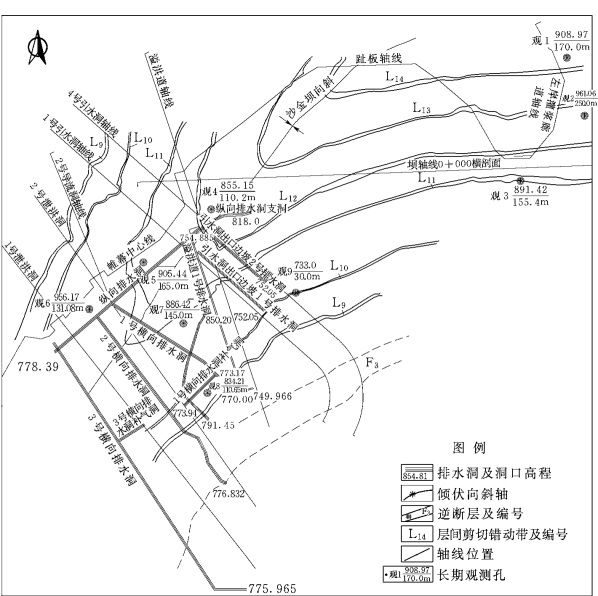

图11-23 坝区渗控系统总体布置略图

11.6.1.1 防渗帷幕

(1)大坝防渗帷幕通过趾板与面板连接,帷幕深度36～103m,灌浆孔2排,排距1.5m,孔距2m。

(2)左岸坝肩防渗帷幕线斜向上游,与坝轴线呈40°以上交角,延伸长度约330m,以截断发现的FMD54号煤洞,帷幕灌浆孔同样为2排,排距1.5m,孔距2m,帷幕深度154～176m。

(3)紫坪铺工程主要枢纽建筑物布置于右岸,因此,右岸条形山脊是渗控的重点。防渗帷幕线沿条形山脊纵向布置,延伸至1号泄洪洞轴线以右约132m处,近坝端与大坝灌浆帷幕相连接,远坝端距右坝头直线距离约400m。帷幕灌浆孔布置2排,排距1.5m,孔距2.0m,孔底深度至少达780m高程,在1号、2号泄洪洞两侧加深至728～730m高程。灌浆孔深100m左右,局部加深段最大孔深约152m。

11.6.1.2 排水洞和排水孔

右岸条形山脊在帷幕下游20m顺其轴线方向布置1条纵向排水洞,左端至溢洪道右边墙,右端延伸至1号泄洪洞以右约50m处,长约390m,底高程约820m。沿山脊横向自左向右布置3条横向排水洞,出口均在下游山坡。1号横向排水洞长330m,洞底高程770m；2号横向排水洞与纵向排水洞正交相接,长440m,洞底高程776.8m；3号横向排水洞位于1号泄洪洞右侧,洞长660m,洞底高程约776m。纵向排水洞和3号横向排水洞向上、下方向打排水孔孔深20m,2号横向排水洞向上打排水孔孔深20m,向下打排水孔孔深50m,以期形成纵横向排水体系。此外,溢洪道右侧平行其轴线和各地下洞室建筑物出口边坡也设有排水洞和一系列排水孔。

11.6.1.3 反滤措施

面板堆石坝坝体上游设厚2m的反滤层,在下游坝脚部位也设有反滤层。
