防排水设计原则和组合方案

【摘要】:纵向排水孔的出水高程为835m,孔间距均为3m,孔深均为37m,高程835m以上无排水。

11.5.1.1 帷幕、排水洞(孔)的布设和计算条件

坝区帷幕、排水洞(孔)的设计是依据工程建筑物经济、安全、稳定和可靠为原则,基于坝区岩体透水特征而定的。对于排水洞(孔)的设计主要是依据帷幕设计方案而定。模拟计算时,帷幕、排水洞(孔)位置的确定以初设阶段设计的防渗系统方案为依据,见图11-20。

图11-20 帷幕、排水洞、水工建筑物位置示意图

计算时假定帷幕的有效宽度为4m。参照微新鲜煤质页岩的渗透性,取帷幕的渗透系数为0.001m/d。帷幕底部高程在右岸条形山脊中为780m,右岸河床处为640m;左岸河床处为626m,至左岸山脊处为814m。纵横向排水孔的出水高程为757m,孔深为19m,孔间距为3m。

由于在施工中做到让帷幕的渗透系数取0.001m/d较难,故计算时又考虑了帷幕的渗透系数为0.01m/d等的情况。帷幕底部高程在右岸条形山脊中为780m,右岸河床处为640m;左岸河床处为626m,至左岸山脊处为814m。纵向排水孔的出水高程为835m,孔间距均为3m,孔深均为37m,高程835m以上无排水。横向排水孔(从纵横排水孔相交处向外324m内)出水高程为835m,孔间距均为3m,孔深均为37m,高程835m以上无排水;横向排水孔(从纵横排水孔相交处向外324~404m内)出水高程为800m,孔间距均为3m,孔深均为35m,高程800m以上无排水。

另外,可能会出现由于帷幕灌浆效果不够理想或因帷幕遭受地下水的侵蚀,使帷幕的渗透性增大,防水作用减小和部分排水孔被淤堵,起不到排水作用,导致帷幕和排水孔失效的情况。在计算时,对应帷幕渗透系数0.001m/d,帷幕失效时的渗透系数取0.002、0.01、0.0185m/d;对应帷幕渗透系数为0.01m/d,帷幕失效时的渗透系数取0.013、0.015、0.02m/d。排水孔失效取孔间距为6m代替。

11.5.1.2 防排水组合方案

紫坪铺水利枢纽工程正常水库蓄水位877.0m,相应下游河水位为747.0m,上下游水头差130.0m,因此水库正常蓄水后,必将对坝基、坝肩等部位形成巨大的扬压力和渗透力。除了大坝外,工程建筑物集中布置在右岸条形山脊(由东向西依次为开敞式溢洪道、4条引水发电洞及地面厂房、冲沙放空隧洞和1号、2号泄洪排沙隧洞),水库正常蓄水后,右岸单薄条形山脊地下洞室群等水工建筑物及周边岩体内亦会形成巨大的扬压力和渗透力,直接影响到枢纽建筑物的安全和稳定性。为了确保大坝工程和右岸建筑物在水库运行期的安全和稳定性,降低地下水渗透力对建筑物的有害作用,在坝基、坝肩和右岸单薄河间地块设计布置有防渗帷幕、排水孔系统,为了探讨水库运行期坝区整体的优化防排水方案,达到综合防渗降压的效果,共设计模拟了两套(22种)防渗帷幕、排水孔系统方案,见表11-18。

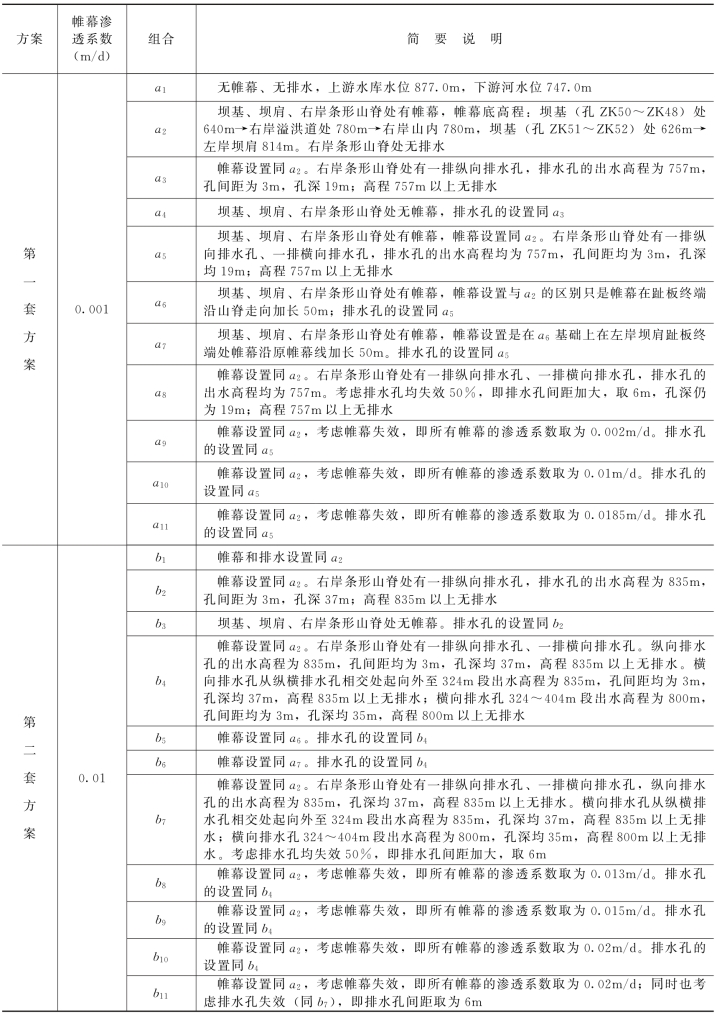

表11-18 防排水组合方案简表
