【摘要】：7.3.1.1 趾板渗漏问题趾板开挖揭示:在趾板内或较近范围内共发现煤洞13处,它们大多分布在煤质页岩形成的剪切错动带和层内剪切错动带内。渗漏的可能性评价。

根据施工开挖揭示的煤洞情况分析,废旧煤洞构成的可能渗漏通道有两个方面。一个是趾板地基中的煤洞可能产生的渗漏；另一个是可能有通向邻谷白沙河的煤洞形成的渗漏通道。

7.3.1.1 趾板渗漏问题

趾板开挖揭示:在趾板内或较近范围内共发现煤洞13处,它们大多分布在煤质页岩形成的剪切错动带(L)和层内剪切错动带(Lc)内。从推测的延伸方向看,已经跨过了防渗帷幕线通向上、下游；右岸条形山脊防渗帷幕中的L11、L10、L9等层间剪切错动带均发现有废旧煤洞分布。这些分布于煤质页岩层中的煤洞构成了可能的渗漏通道。

7.3.1.2 向邻谷白沙河的渗漏问题

(1)左岸山脊基本地质条件。坝区左岸地形为一呈南北向展布的山脊(见图7-5),山脊的NW方向为坝址区,山脊的NE方向分布有白沙河,白沙河河水面高程约790m,山脊宽度800～1050m。地层为三叠系上统须家河组的一套湖沼相含煤砂页岩地层,属典型的复理式建造沉积,其特点是上下粗细交替具有明显的韵律性,横向变化大,主要有的砂岩、泥质粉砂岩及煤质页岩组成；构造上位于沙金坝倾伏向斜的北东冀,F3断层带、L7～L14层间剪切错动带横穿山脊到达白沙河,其中L14煤质页岩层厚约5～9m。

pagenumber_ebook=96,pagenumber_book=75

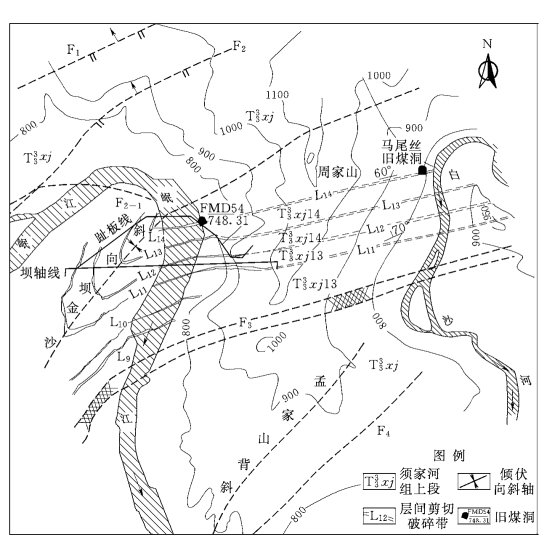

图7-5 岷江—白沙河河间地块地质简图

(2)施工开挖揭示的FMD54号煤洞情况。施工开挖揭示,FMD54号煤洞位于趾板左岸、紧邻趾板上游的L14层间剪切错动带内,该层间剪切错动带带宽5～9m,由煤质页岩夹薄层泥质粉砂岩(富含煤)组成,经挤压错动多呈碎屑至糜棱状,煤洞沿L14煤质页岩剪切错动带掘进,洞口高748.3m,洞口及洞内已基本上垮塌堵塞,发现煤洞已经腐朽的支撑木和废弃煤渣,经清理后发现采煤洞径高约1.5～1.8m,宽约1～1.5m,局部有架空现象,沿煤层形成一定范围的松弛区。该洞已清理40.4m,并用混凝土回填,后进行灌浆处理,灌浆量418.3t。

(3)FMD54号煤洞向白沙河连通可能情况访问调查。据老乡传说FMD54号煤洞与白沙河相通,为此我们多次沿白沙河岸坡进行调查访问,据紫坪三队祖辈居住生活在此的蒲炳清(73岁)、周开元(58岁)等10多人叙述:他们均听老一辈传说有一个煤洞从白沙河通往紫坪铺坝址区,煤洞距今有70年以上,当初人们曾通过煤洞手拿煤灯,到白沙(沙金坝)打酱油、买豆腐,成为走亲访友的通道；在周开元的指引下,于白沙河右岸一槽谷地形中找到煤洞的大致位置,煤洞已垮塌,在此名为马尾丝煤洞,洞口高程约为800m左右。马尾丝煤洞位于一形态完整的槽谷地形中,槽谷内植被、树木茂盛,被大面积覆盖,两侧及下部见基岩。煤洞所处地层为煤质页岩夹泥质粉砂岩(L14),两侧为砂岩,洞口距现河水面高差约15m左右。通过多次调查访问及分析,FMD54号煤洞与马尾丝煤洞同处L14煤质页岩层内,两洞口高差约50m,相距约1km,顺着煤质页岩层进行开采,因此认为煤洞连通的可能性是存在的。

(4)渗漏的可能性评价。根据调查访问表明,FMD54号煤洞与白沙河马尾丝煤洞可能为同一煤洞,我们认为亦有连通的地形地质条件,两煤洞水平距离1025m,均在L14中,FMD54号煤洞开采及松弛区在高程745～749m左右,水库蓄水后(正常蓄水位877m)到白沙河的水头最大可达到77m。因此在水库蓄水后不排除沿FMD54号—马尾丝煤洞向白沙河渗漏的可能。
