1.空间的定义及其相关概念

“外部形体是内部空间的反映”。本书前面两节讲解的立面与立体构图都是从外部形态的角度出发研究建筑构图学，本节则探究建筑与形体生成的实质：空间，掌握空间组成的原则和技巧，再结合前两章所学的立面与形体构图技法，才能做出“表里一致”的精彩建筑设计。

除了和形式的关系外，建筑空间与功能和结构的关系十分紧密。千差万别的功能赋予建筑千变万化的空间形式，而合理的空间组合方式也能将建筑功能最大限度地进行优化。而各种空间尺度与空间形式则需要坚固、合理的结构体系支撑。

与立面和立体构图相同，空间构图中的基本构成元素也是点、线、面，但空间构图是以更加宏观的视角，探讨点、线、面、体作为环境要素（内、外部空间环境）的构图方式。

《辞海》中对空间定义：空间是物质存在的一种形式，是物质存在的广展性和伸张性的表现……。可见空间是一个广义的概念，它依托于实体存在，又不是实体本身，实体可以成为它的一部分，却绝不是它的全部。这也就是实体与虚空的关系，建筑本事、建筑群、构筑物、景观小品、植物都是实体的物质，而它们构成的和所处的虚空的范围就是空间。

根据上述定义可以认为空间是一个立体的范围，由所处于这一范围内的所有实体的和虚空的元素组成。研究空间需要首先理解以下空间概念：空间的容积、空间的围合、空间体积（体量）、空间的尺寸、空间的比例、空间的尺度。

（1）空间的容积空间连续不断地包围着形体与物质，这个范围就是空间的容积。空间的容积可以是有限的也可以是无限的，这就形成了有限空间与无限空间。

（2）空间的围合围合是一种限定范围和限定空间的方式，用来区分内部和外部、他人与自己的空间，围合从形式上分为两种：严格的围合与柔和的围合。这两种形式的选用主要与空间的功能相关，当内部空间无需防卫，或者防卫要求不高时，柔和的围合可以提供更多的可能性，例如在阻隔的同时保留空间的联系性和内外部的关联性。

（3）空间体积（体量）建筑界通常会将“空间体量（Raumplan）”与奥地利建筑师、建筑理论家阿道夫·路斯联系在一起。但事实上该词并非直接出自路斯本人之口，而是由他长期以来的合作者及学生海因里希·库尔卡和弗兰兹·葛尔克在1930年出版的第一本作品集时总结路斯建筑设计思想时所提出。库尔卡与葛尔克总结称：“空间中的自由思考，将空间布置在不同的水平层上而不局限于某个确定的楼层，将相关联的空间组织到一个和谐而不可分割的整体中，从而形成对空间的最为经济的利用。根据房间的用途与重要性，各个房间具有不同的大小和不同的高度。”这仅是描述性的概括，对“空间体量”并未做出明确的定义，路斯本人的一段描述更具有定义性：“这是建筑领域的一个伟大的革新：在空间中解决平面问题……就像人类最终将成功地在立体中下棋一样，未来的其他建筑师将在空间中解决平面问题。”确切地说空间体积不关心每个水平高度上的平面形式变化，只关注三维空间之间的相互关系。也因此，本书中并未将平面构图作为一种构图形式讲解，而是将其纳入空间构图中进行分析。

（4）空间的尺寸尺寸是衡量空间大小的标准，空间的尺寸实际是围合空间的界面尺寸，界面围合的空间尺寸由界面尺寸决定，有些空间是没有界面的（开敞空间）或界面不全的（半开敞空间），因此空间可以分为“有尺寸的空间”和“无尺寸的空间”。但是“无尺寸空间”也拥有范围，此时范围的大小成为衡量空间尺寸的对象。

（5）空间的比例空间的比例只存在于有尺寸的空间中，空间与空间之间具有比例关系，空间各组成部分之间拥有比例关系，空间界面也拥有比例关系。比例是空间构图中的重要因素，也是进行空间构图的主要手段。

空间尺寸和比例决定其视觉尺度感，无限空间没有具体的尺寸和比例，有限空间的基本比例关系有以下几种（图5-75）：

1）等比例空间：高度、宽度、深度基本一致的空间。

2）深空间：深度远大于高度、宽度的空间。

3）宽空间：宽度远大于高度、深度的空间。

4）高空间：高度远大于宽度、深度的空间。

图5-75 空间的比例

a）等比例空间 b）深空间 c）宽空间 d）高空间

（6）空间的尺度空间因其构成手法、组成元素关系、元素属性和界面尺寸与比例等因素影响会给人带来不同的视觉尺度感。例如较少的空间元素使空间显得空旷，会使视觉产生较大的空间尺度；空间中较小参照物也能反衬出较大的空间感觉；空间界面的不同色彩（膨胀色与收缩色的选择）同样带给人不同的尺度感。具体见第四章第二节的相关内容。

2.空间的分类

空间有多种分类方式，建筑构图中常用的分类方式有以下几种：

（1）按照容积范围分类有限空间和无限空间，即上述提到的“有尺寸空间”与“无尺寸空间”，有限空间是其容积可以用尺寸度量的空间，例如，庭院空间、室内空间、车内空间等。无限空间是指范围没有界限，可无限延展，容积无法度量的空间。例如，宇宙空间、天体空间等。

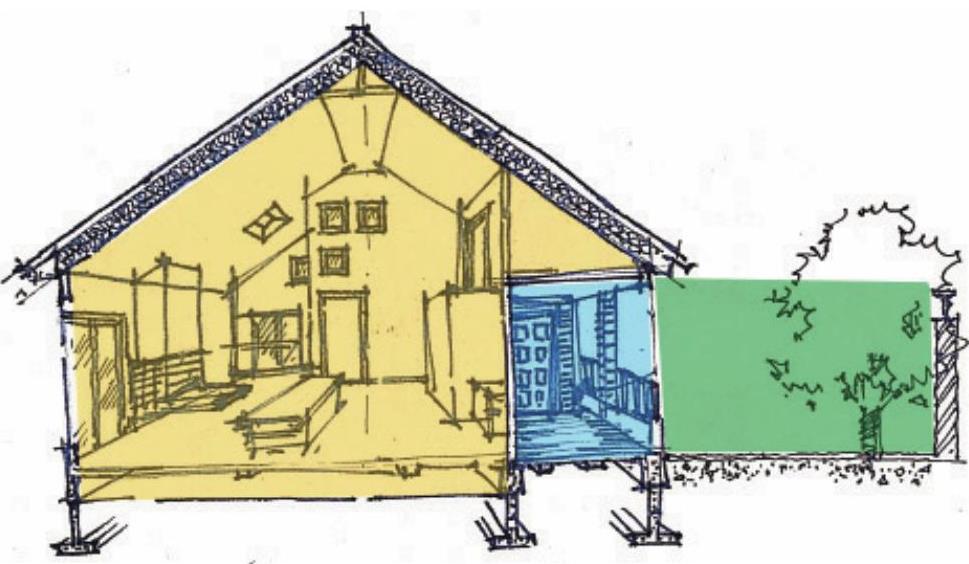

（2）按照范围界限内外分类内部空间，外部空间，过渡空间。范围界限以内的空间称为内部空间，内部空间都是有限空间。范围界限以外空间称为外部空间，外部空间可以是无限空间，当然也可以是有限空间，如图5-76所示，庭院内带外廊的住宅建筑，以建筑的外墙作为范围界限，建筑室内的部分是内部空间，庭院部分是相对的室外空间，也就是外部空间，但庭院内的空间也是有限空间。介于建筑与庭院之间的门廊空间是联系内外的半开敞空间，该空间无论从空间属性还是功能上都起到过渡作用，是过渡空间，过渡空间有时也被称为缓冲空间。

图5-76 按范围划分空间

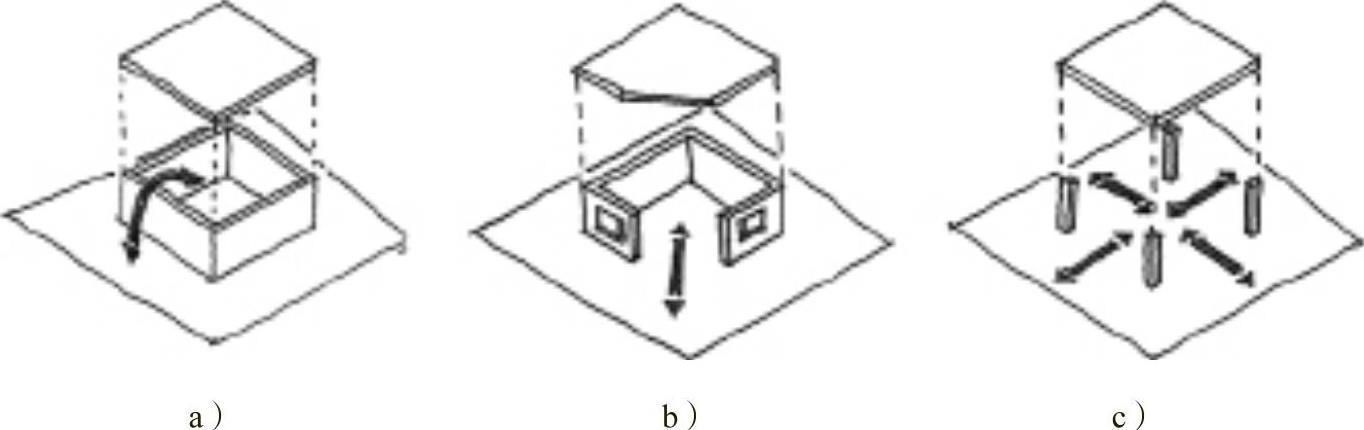

（3）按照限定程度进行划分封闭空间、开敞空间与半开敞空间。封闭空间是指各个方向均被界面围合，与外界无直接相连的空间；开敞空间一般是指直接与外部空间相连的空间或者外部空间本身；半开敞空间是指局部与外界相连空间。此处所指的开敞的程度是个相对概念。以图5-77为例：图a为封闭空间，进入空间的途径需要打开其中的一个界面或界面局部（建筑中的门扇）；图b为半开敞空间，该空间局部与外部相连，界面中存在局部的非封闭区域，与外部相连的渠道有一定限制；图c为开敞空间，整体与外部相连，与外部的连通顺畅。而以图5-76为例：室内部分为封闭空间、庭院为半开敞空间（有限的开敞空间）。

图5-77 按限定程度的空间分类

a）封闭空间 b）半开敞空间 c）开敞空间
