1.基本概念与分类

建筑立体构成是将建筑看作三维形体或由三维形体组合而成的立体形态进行构成研究。立体构成区别于另外两种构成方式的特点包括：

1）构成元素的体量、质量、色彩、光影等视觉属性和元素间的相互关系是在三维空间内进行识别与建构，观察者的视角在三维空间内可随意调节和不断变化。

2）立体构成中的形体被看作是由表皮围合的封闭造型，形体的封闭状态不影响观察者思考、研究形体与周围环境间的关系。

3）立体形态构成需要考虑透视关系对视觉的影响。

4）因具有透视关系，光影和体量要素对立体构成的影响大于立面构成，而形状要素在立体构成中的表现没有立面构成准确。

立体构成形式多种多样，通常形体的立体组合关系可以归类为：相互间的张力、边与边的接触、面与面的接触、体量穿插这四种类型，作者参考数量关系和维度因素，将组成元素间的相互关系分为四大类、九小类：

（1）单一形体整体形式为单个几何形体的立体构成。

（2）面接触组合形体整体形式由多个立体元素组合而成的连续立体构成。其中包括：

1）垂直向叠加。

2）水平向面接触。

3）水平向面接触形成的围合或半围合式。

4）多形式组合式。

（3）彼此分离式形体整体形式由多个立体元素组合而成，元素间相对独立的立体构成。

1）完全分离。

2）部分分离。

（4）体量穿插形体整体形式由多个立体元素组合而成，元素体量之间互相穿插的立体构成形式。

1）整体嵌入。

2）局部穿插。

根据上述分类方式可以看出，立体组合与立面组合的方式相似，但在建筑设计中的具体表现却因立体构成的特殊性而存在较大差异。立体构成中的单一或组合并非所有构成元素的数量关系，而是建筑主体的体块数量，即根据完形心理学简化原则，视觉整合后的形体组合元素数量。

2.单一形体立体构成

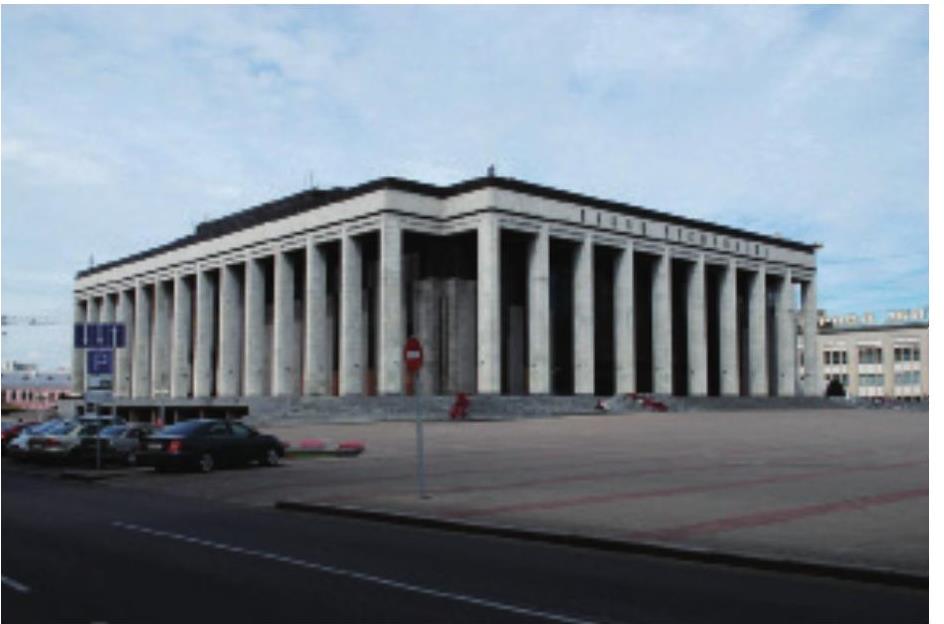

整体形式为单一几何形体的立体构成，形式为一基本几何形体。如图5-45所示建筑是位于明斯克十月广场的共和国宫，该建筑为明斯克市最大的演出及会议中心，最大的演出厅容纳2700个座席，共和国宫是于1976年由本土建筑师U·格里高利耶夫与U·史彼特共同设计完成的现代主义风格建筑，设计与建造过程几经周折，最终与2001年才正式投入使用。该建筑整体造型为单个正六面体（正方体），四个立面各设置由10根简洁方柱构成的柱廊。简单的外部形态和清素的立面色泽，使这座矗立于明斯克市仿古典主义建筑群中的现代主义建筑更显突出。

图5-45 白俄罗斯明斯克共和国宫

整体规整的几何单一形体建筑，尤其是长方体和正立方体建筑在日常生活中最为常见，尤其是自20世纪初的现代主义兴起以来的大量建筑，大量住宅建筑采用这样的立体构成方式。苏联的“赫鲁晓夫楼”和我国建国初期大量的集中式低层、中层住宅建筑等都采用这种立体构成形式。其极高的普及率，得益于以下特点：

1）便于城市整体规划，容易与周边建筑、交通与环境相协调。

2）功能与结构布置方式相对简单，有效提高设计和施工效率。

3）使建筑室内空间利用率最大化，提高建筑使用面积。

单一几何形体的立体构成不仅限于六面体这一种，任何形式的单一形体都可以成为建筑形体存在，例如由贝聿铭设计建造的法国卢浮宫的玻璃金字塔是一个独立的锥体矗立于卢浮宫广场（图5-46b），中国国家大剧院则是半个椭圆体的单一形体立体构成（图5-46a）。

图5-46 单一几何立体构图实例

a）中国国家大剧院 b）卢浮宫的玻璃金字塔

根据上述实例可以总结出单一形体建筑的以下构成特点：

1）建筑形体通常为几何形体或几何形体的变形体。

2）建筑形体辨识度高，且从任何角度观察都具有相同属性。

3）多数都遵循对称原则。

3.面接触组合形体立体构成

面接触组合形体立体构图中会出现两个或两个以上的基本构成元素（经视觉简化的几何形体），且元素均沿一个或者多个方向首尾面面接触相连或者相互叠加。多个元素组合通过面接触组合而成的连续立体构成可根据构图元素（几何形体）间位置关系分为几类：

（1）垂直方向叠加是指建筑的立体构成元素沿垂直方向相互叠加（上部体块底面与下部体块的顶面接触），古今中外的两层以上建筑大都采用这样的构成形式。当上下体块属性完全相同时（形状、尺寸、材质、色彩等），立体构成中的叠加关系无法体现，上下体块之间的差异则主要体现在体量的差异。与立面形态构成相同，上部体块体量小于下部体块时，构图呈现稳定性，而上部体块体量大于下部体块时，受重力因素影响，构图呈现向下的动态感。中外古典建筑大都注重建筑构图的稳定性，因此基地部分通常较大，如图5-47所示的俄罗斯德米特里教堂和天坛的立体构图关系都是其代表。根据这两个案例同时可以看到，上下叠加的方式并不只存在于人们熟知的立方体和长方体之间，其他形状的形体间同样存在类似的立体构成关系。

（2）水平方向的面面接触是指建筑的各立体构成元素在水平向上呈首尾相接的连续状态（形体侧面彼此相接触）。此种形式的构图通常出现在功能与空间组合较为复杂的建筑上，建筑在同一水平面内功能与空间关系紧密，立体形态构成中的首尾相连是这些关系的形态体现。

水平方向的面面接触可以首尾相连形成连续直线或连续曲线。也可以形成围合或半围合空间（中庭、院落）。中国的传统四合院形式是其显著代表，这种立体构成形式可以给使用者较为私密的室外与半室外空间，也是将环境引入建筑内部的一种有效手段。

图5-47 俄罗斯德米特里教堂

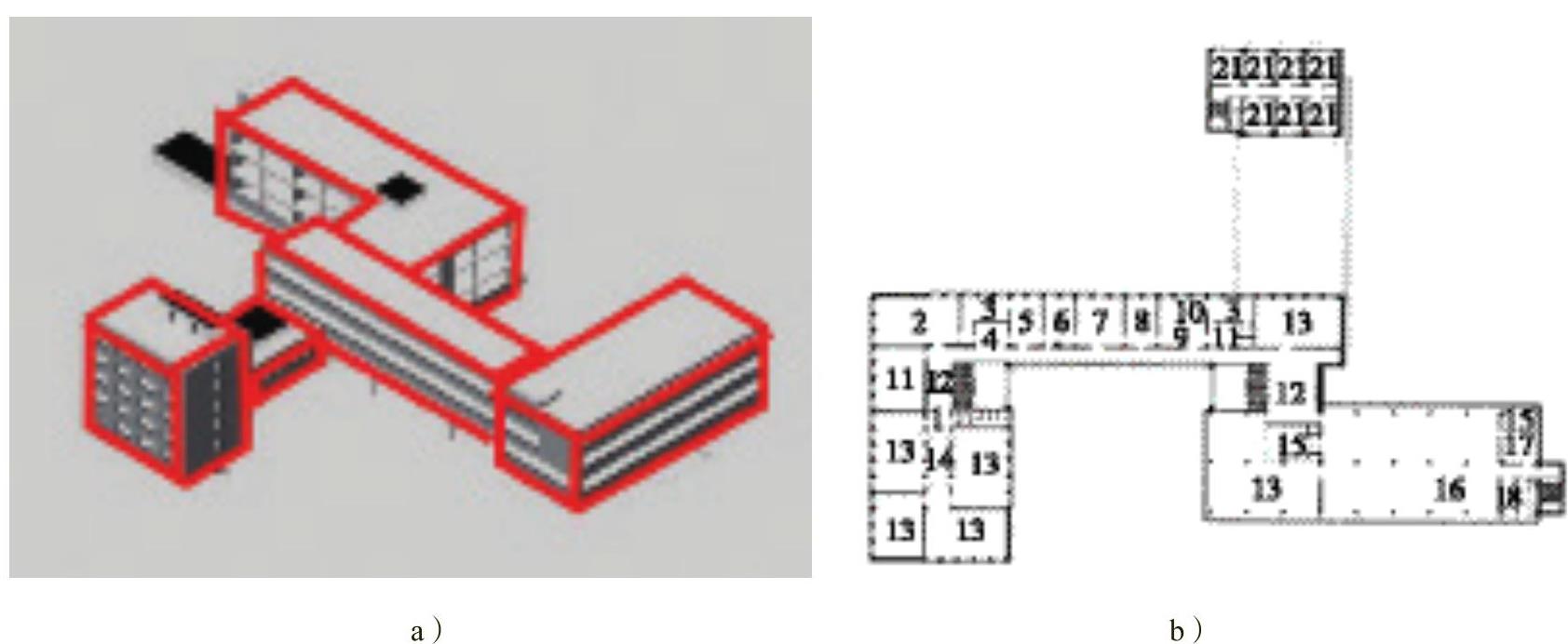

水平向面面接触的典型案例是由格罗皮乌斯设计的德国德绍包豪斯校舍（图5-48），该建筑是现代主义建筑诞生的标志之一，建筑整体按功能划分，每个功能区形成一个独立体块单元（立体构图元素）：北侧的设计工作室区，西侧的分科教学区域，东南侧的集中教学区和中间东西向的行政办公区。这四大分区各自在形式上表现为规整长方体，体块彼此面面接触、空间相互贯通，保证场所的完整性和流线的连续性。该建筑的立体构图中既有水平向的首尾相连，也有半围合的室外空间。

图5-48 德国德绍包豪斯校舍

a）轴测图 b）平面图

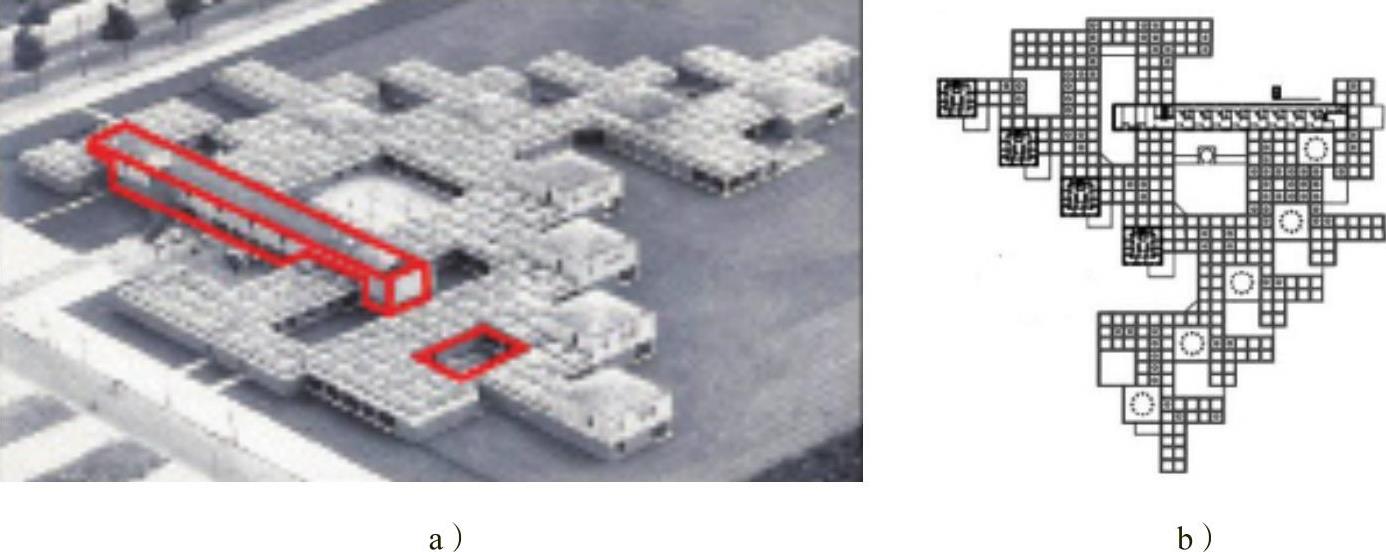

（3）多种组合形式结合它是指立体组成元素之间的组合关系存在以上两种或者两种以上面接触的组合形式。在当代建筑设计中，重视设计手法的多元化，因此，通常在一个建筑设计中会出现多种形式相结合的面面接触组合，例如由阿尔多·凡·艾克设计建造的阿姆斯特丹市政孤儿院（图5-49），就是以上三种面接触立体构成形式相结合的代表。其整体布局是水平向摊开的多个立方体的首尾相连，在局部位置又出现围合的内庭和竖直方向叠加的立体元素。

图5-49 阿姆斯特丹市政孤儿院

a）轴测图 b）平面图

4.彼此分离式形体

各立体构成元素间存在一定间距，关联性弱。这样的构成方式可分为部分分离与完全分离两类：

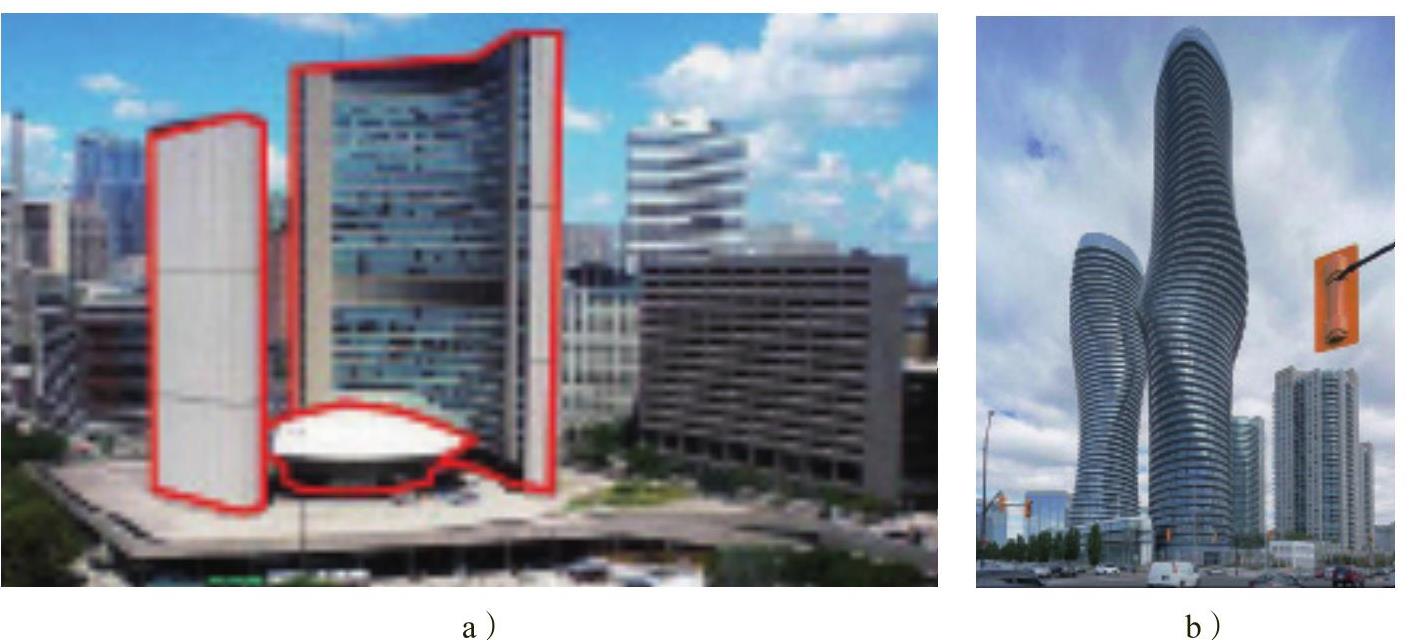

（1）部分分离部分分离是指元素间整体分离但局部相连。例如由芬兰建筑师威里欧·若威尔（Viljo Revell）设计建造的多伦多市政厅，该建筑于1965年完工，是多伦多建筑进入现代风格的标志。市政厅的外形设计独特，由两栋分别为20层和27层的弯曲大楼包围着市议会大楼，象征多伦多团结和成长的城市精神。三个高低错落的体块坐落于同一群裙房上，从构成手法上彼此分离，但从功能空间上由裙房部分相联系（图5-50a）。

（2）完全分离完全分离是指建筑从位置、功能与空间关系上完全独立，彼此间的关联来自于形式的相似性。坐落于加拿大的、由中国建筑师马岩松设计的玛丽莲·梦露大厦运用的就是这样的设计手法（图5-50b）。
