哲学家康德认为：“同我们习惯因重复而求规律的解释相反，我提出要把重复解释为我们习惯于期待和寻求规律的结果……不要消极等待规律重复地强加于我们，我们应该积极行动起来，把规律加之于世界。”

1.重复韵律特点及分类

元素的重复韵律是因构成元素属性与间距均相等时产生的韵律性构图形式。重复排列可以细分为单体重复韵律和分组重复韵律两类：

1）单体重复韵律是指每个构成元素的自身属性相同且间距相等的重复性韵律（如图4-47a与图4-48a所示）。

2）分组重复韵律是指存在多种属性构成元素，元素的间距也可能不等距，但若干构成元素相互组合后形成的组团之间产生整体的属性相同且等距关系，此时的构图关系也是重复性韵律（图4-51）。

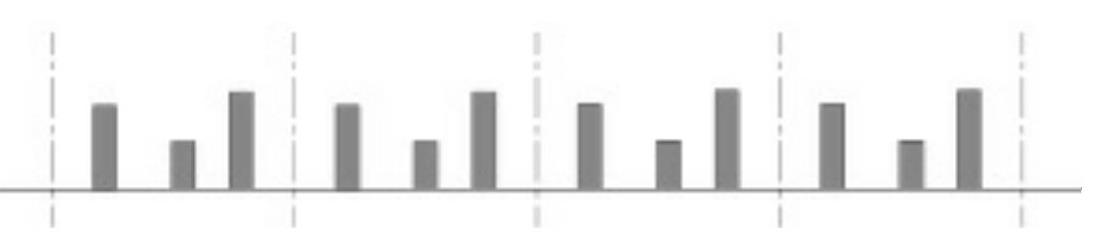

图4-51 分组重复排列的韵律构图

重复韵律的构图中元素数量多为两个以上元素间的构图关系，重复韵律的构图多数都存在对称关系或镜像关系。

在建筑立面构图与空间构图中，重复韵律关系是十分常用的构图手法。立面构图中重复韵律间距是元素间二维平面内的直线或曲线距离（通常为函数曲线），其中最常见的建筑立面重复韵律是垂直向与水平向直线重复韵律（例如图4-50德国国会大厦立面中的重复韵律），以及对角线方向重复韵律。

空间构图中重复韵律的间距是三维空间内的空间间距，元素间的韵律排列方式更加多元。

（1）同属性分组重复韵律构图中的所有元素均属性相同，元素间距不同，但分组后，组与组之间的间距相等，且每组内的元素间距也存在固定韵律。如图4-52所示为元素形状、大小、颜色均相同的简单构图，其中元素间距存在两种尺寸，且两种尺寸彼此交错，单独元素的重复韵律关系不存在，但通过两两组合成组的方式，可以形成重复韵律，且如图所示拥有两种韵律方式。但根据完形心理学的接近原则（详细论述参见第二章第二节相关内容），视觉上倾向于接收相邻元素成组的分组形式。

图4-52 同属性分组重复的韵律图形

（2）不同属性分组重复韵律构图中所有元素属性可能各不相同，通过视觉分组产生重复排列的效果，如图4-53所示的简单形状构图中元素属性与元素间距存在差异（但相近），似乎并不存在规律，但仔细观察可发现构图中一共存在三种形状的元素，彼此交错排列，可以通过图中虚线划分的两种方式分组（还有其他分组方式，此处暂不做罗列），并存在的如下关系：组与组构成元素数量与形状相同，组与组之间的间距相同，符合重复韵律构图关系原则。

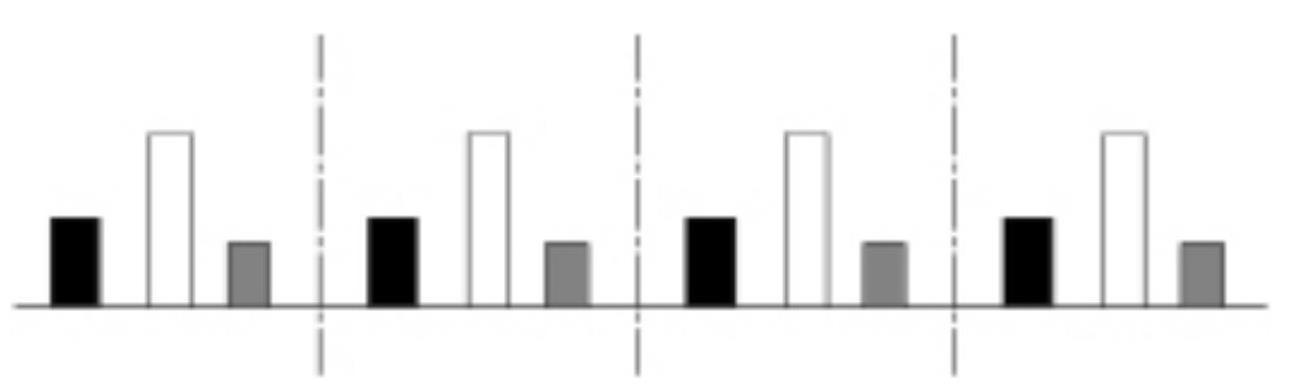

图4-53中的元素属性只有形状和体量不同，元素视觉上相近。图4-54所示构图中元素的颜色、体量、形状均不同，但根据相似的分组方式，同样具有重复韵律关系。

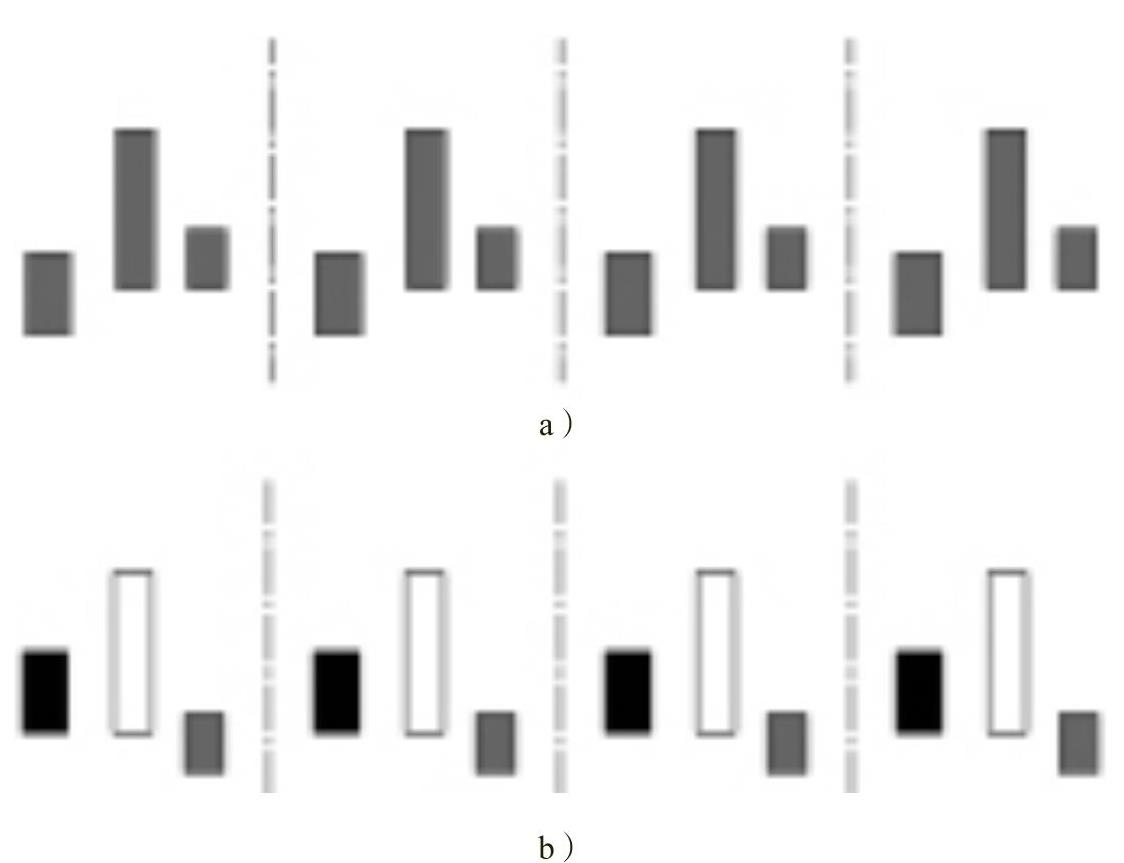

根据上述两组例子的对比可以发现：当不同属性元素构图具有重复韵律关系时，差异元素（图4-54）比相近元素（图4-53）间的分组韵律效果强。因为分组重复韵律构图的本质是由单体重复韵律元素交错组合而成，相近元素组合使隐含其中单体重复韵律不易体现，而差异元素的组合中，各单体重复韵律关系明显，因此其分组韵律构图关系也较为明显，如图4-55所示的两组分组重复韵律构图中，元素形状、体量和位置均存在明显差异，因此其分组韵律效果明显，尤其是图4-55b中元素的颜色也存在反差的情况下，分组效果进一步明显。由此可得出结论，在差异元素分组重复韵律构图中，元素的颜色、位置是重要的视觉分组要素（心理学因素参见第二章第二节完形心理学中相近原则的相关内容）。

图4-53 相近形状分组重复排列的韵律构图

图4-54 差异元素分组重复排列的韵律构图-1

图4-55 差异元素分组重复排列的韵律构图-2

a）同颜色元素 b）不同颜色元素

2.建筑重复韵律构图实例

在建筑史的任何阶段重复韵律构图都是建筑设计中最常用的构图手法之一。建筑整体体块与建筑构件间都可能存在重复韵律构图。

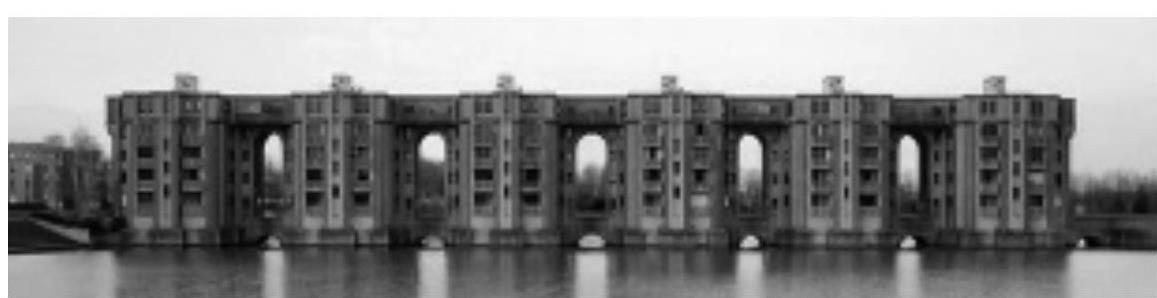

（1）建筑体块的单体重复韵律实例整体体块的重复性韵律使建筑呈现出严格的秩序感，此种构图中体块间呈现出一致性和平等性，体块间不存在明显的主次关系，如果某个体块位于构图中轴线时存在微弱的主次关系。如图4-56所示为巴黎东郊大诺瓦西区后现代建筑群中的一组建筑。建筑建于20世纪70～80年代，由当地政府委托西班牙建筑师里卡尔多·鲍菲尔（Ricardo Boﬁll）设计完成。设计师深受乌托邦思想的影响，试图在法国建造一座完美的“太空之城（City in Space）”，给予在此居住的居民以平等、共融的生活环境。

图4-56 建筑体块构图的单体重复韵律

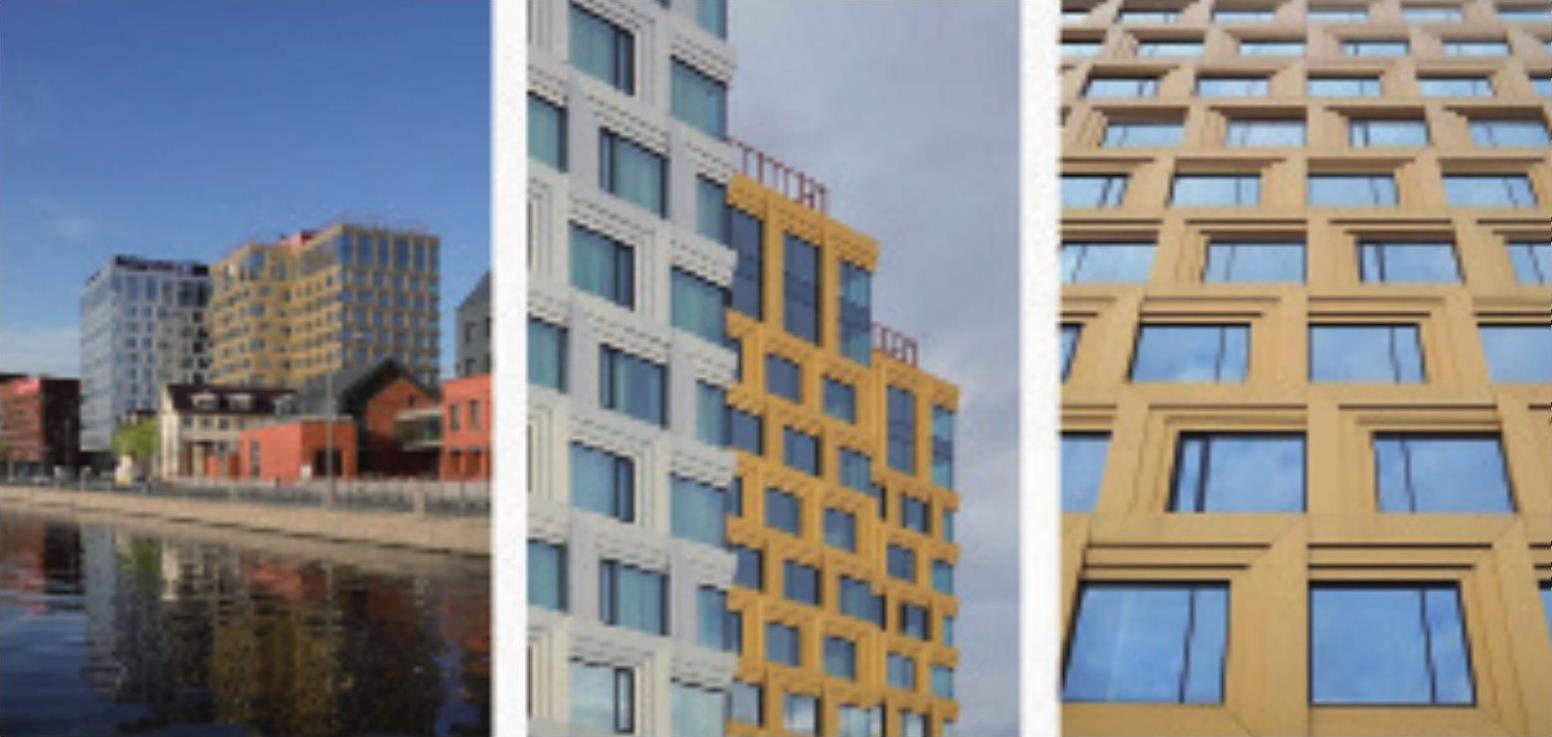

（2）建筑立面构件的单体重复韵律实例随着工业技术的进步，建筑的标准化、工业化水平提高迅速，大量的建筑构件（门、窗、梁柱，甚至房间）都在工厂预制，现场安装。因此当代建筑中会出现大量的重复性构件。如图4-57所示建筑是由俄罗斯建筑师叶甫盖尼·利诗科夫设计的位于莫斯科河畔的多功能综合体“丹尼尔广场”。建筑由两个体块构成，银色体块呈矩形、金色体块为L形，体块由下层裙房和上层连廊相连接，由于立面色泽和形状的差异使两部分形成反差，但每部分的立面构图形式相似：每层窗洞按重复韵律整齐排列，邻近的两侧窗洞彼此交错，层与层之间用金色和银色墙体划分，立面整齐、秩序性强，建筑色泽醒目，形成区域建筑地标。

图4-57 莫斯科河畔的多功能综合建筑“丹尼尔广场”

（3）空间构件的单体重复韵律实例建筑中除立面构件外，空间构件也存在重复性韵律。建筑的空间构件包括装饰性构件与结构构件两类，结构构件承载着建筑的承重与围护功能，而装饰构件则是单纯创造形式的工具，当代建筑设计中讲求形式与结构的统一，因此大多数空间结构构件也起到装饰作用。

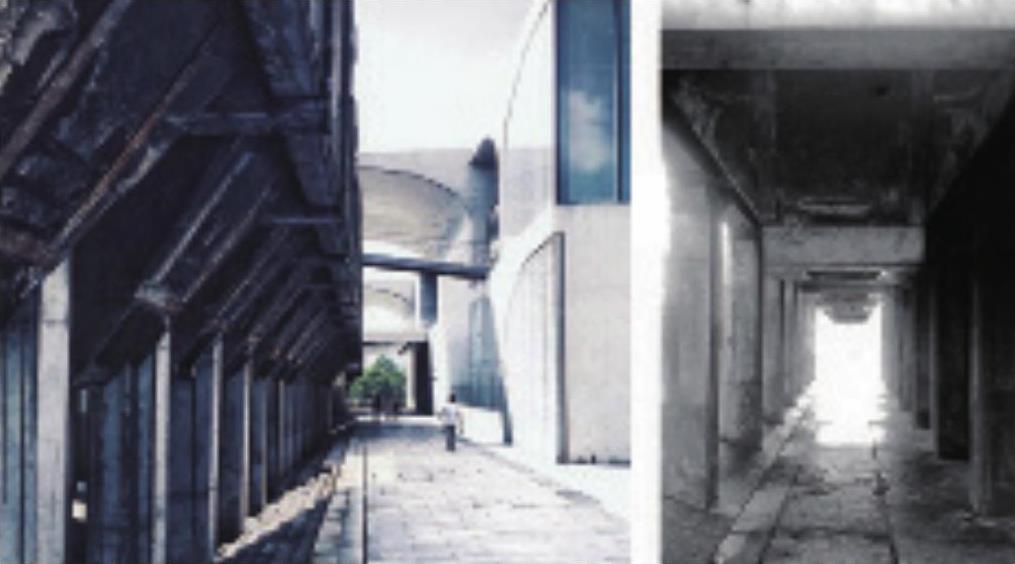

空间构图中单体重复韵律为空间营造规整的平面关系和空间序列。如图4-58所示是由大舍建筑事务所设计的上海龙美术馆西岸馆，该建筑位于上海西外滩，曾入选2015年年度博物馆优秀设计的前15名。建筑室外保留原有工业遗址“煤漏斗”的柱网空间，整齐划一的水泥柱网创造出整齐的空间序列，通过重复韵律的塑造让体验者更容易体验空间深度，有助于对空间尺度的认知。

图4-58 上海龙美术馆西岸馆室外保留建筑柱网的空间韵律（冯志华拍摄）

（4）建筑立面与空间的分组重复韵律实例中国和西方的古典建筑都非常讲究重复的秩序，因此古典建筑通常采取同属性分组韵律的手法，而现当代建筑设计手法更加多元，对形式的创造也不拘泥于简单的排列，因此不同属性分组韵律时常在各类建筑立面与空间设计出现。

利希滕斯坦城堡位于德国巴登·符腾堡州罗伊特林根县（图4-59a），是一座建于19世纪的古典私人宫殿建筑，现在作为酒店与博物馆使用。该建筑坐落于海拔约817m的陡壁上，既是德国最悠久的古堡，也是世界最危险的建筑之一。城堡为浪漫的新哥特式风格，城堡的西北面后来加建一座漂亮的塔楼，格外引人注目，建筑主体立面沿中轴对称，位于中段的三组细长柳叶窗具有明显的分组韵律关系。

图4-59b所示是由纽约OLI事务所冈本博、林兵共同设计修建的浙江木心美术馆。图中其室内休闲空间与室外景观划分的玻璃幕上采用四组（两两一组）通高的竖直金属门把手，将通透界面划分为五部分，此种重复韵律感为室内外空间的交互提供秩序，也给予视线独特的透视关系。

图4-59 建筑中的同属性分组韵律图形实例（钱禹拍摄）

a）利希滕斯坦城堡 b）木心美术馆室内休闲空间

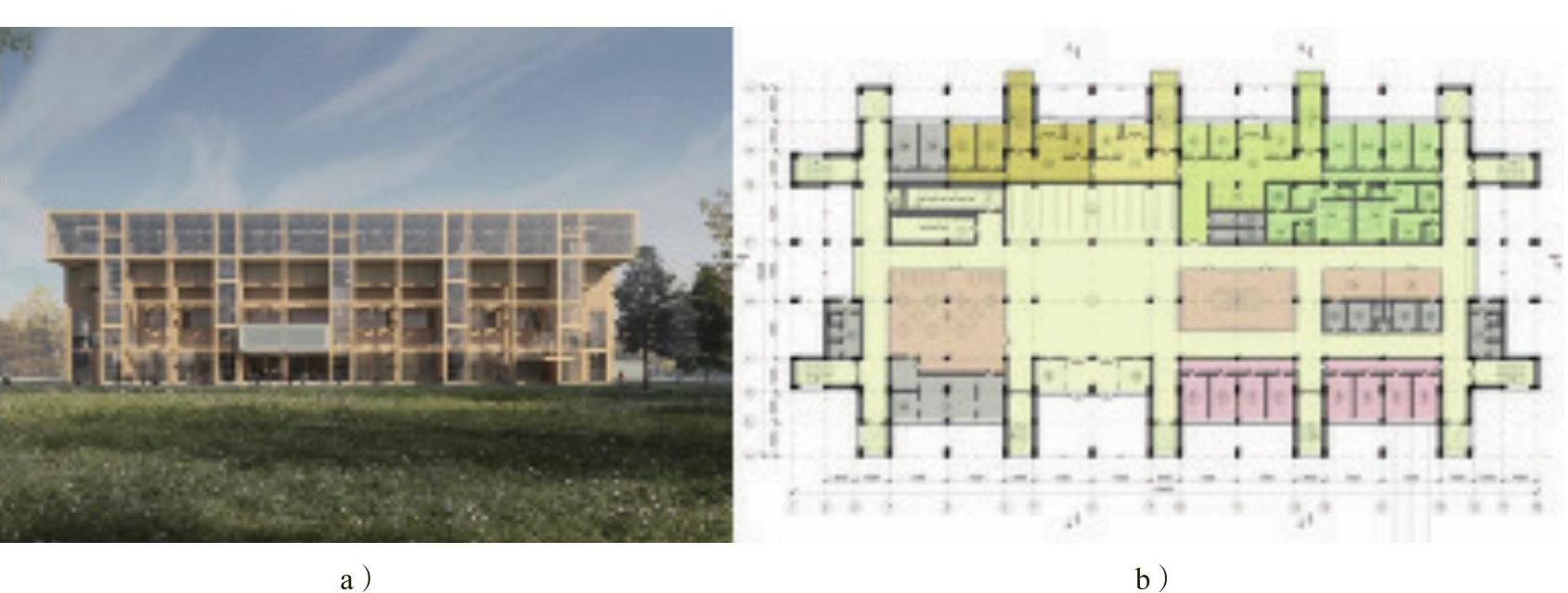

如图4-60所示是由俄罗斯建筑师尼科达·亚维因设计的俄罗斯柔道学校方案。这座9层28.8m建筑整体采用7.2m×7.2m柱网的木结构框架体系，玻璃幕墙安装于木框架内侧形成建筑围护体系，室内外材质统一，建筑整体开放，结构与室内空间环境一目了然。建筑立面与平面构图均严格遵循重复性韵律关系，除柱网关系外，五组竖向交通（楼梯、电梯间）的重复性均匀布置将建筑主立面划分为四间，产生强烈的韵律感与对称感。

图4-60 俄罗斯柔道学校设计方案立面与平面中的重复韵律

a）立面 b）平面

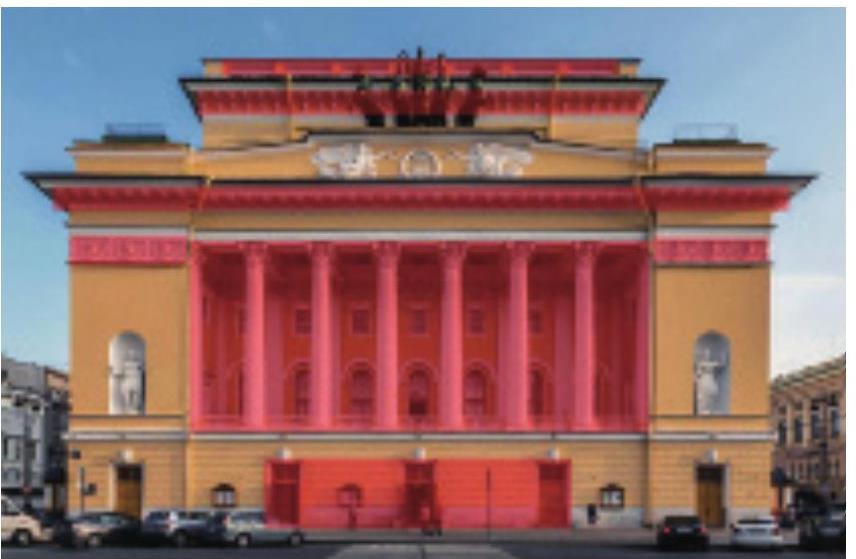

重复性韵律通常伴随着对称关系的出现，在追求轴线关系的古典建筑中，重复性韵律通常会多次出现在建筑中的各部分之中。例如图4-61所示建筑为俄罗斯圣彼得堡亚历山大大剧院，该剧院又名普希金俄罗斯国家话剧院，位于俄罗斯圣彼得堡奥斯特洛夫斯基广场中心，是俄罗斯最古老的剧院之一，建筑始建于1756年伊丽莎白女王执政时期，当时剧院名为“俄罗斯悲喜大剧院”，1832年，尼古拉二世沙皇聘请意大利建筑师罗西重新设计改建，并以其皇后亚历山德里娜命名。亚历山大剧院与马林斯基剧院、米哈伊洛夫斯基剧院并称为圣彼得堡的“三大帝国剧院”。大剧院的外墙为亚历山德里娜皇后最喜爱的车矢菊色，主体色调保留至今，建筑正立面沿中轴对称，立面中段内凹，建造六根白色古典柱式，形成构图中心，整个建筑立面中包括列柱、檐壁、门窗在内共使用多达11次重复韵律手法。

图4-61 俄罗斯圣彼得堡亚历山大大剧院立面分析

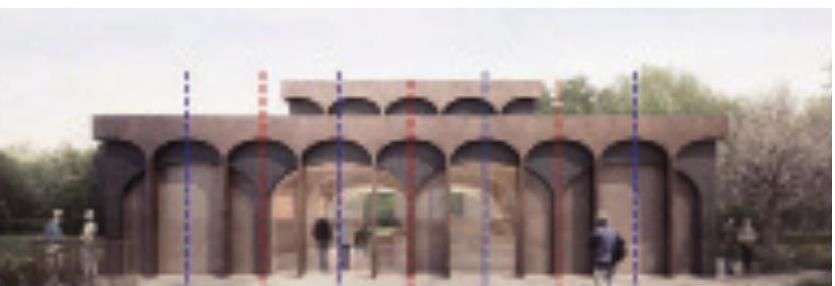

图4-62所示为一当代美术展览馆设计方案，方案为标准矩形上加一小矩形的中轴对称形式，建筑围护部分采用双层复合立面，每层表皮拱门为单体重复韵律形式，两层表皮互相交错，形成多种分组重复韵律关系，该建筑只采用重复韵律这一单一构图手法创造立面形式效果。

图4-62 不同属性分组重复排列的韵律图形
