高层建筑钢筋混凝土结构成果总结

2023-08-23 理论教育版权反馈

【摘要】：[3]本节资料由中建国际设计顾问有限公司提供。

其他钢筋混凝土筒中筒结构和巨型框架结构见图10-97～图10-105。

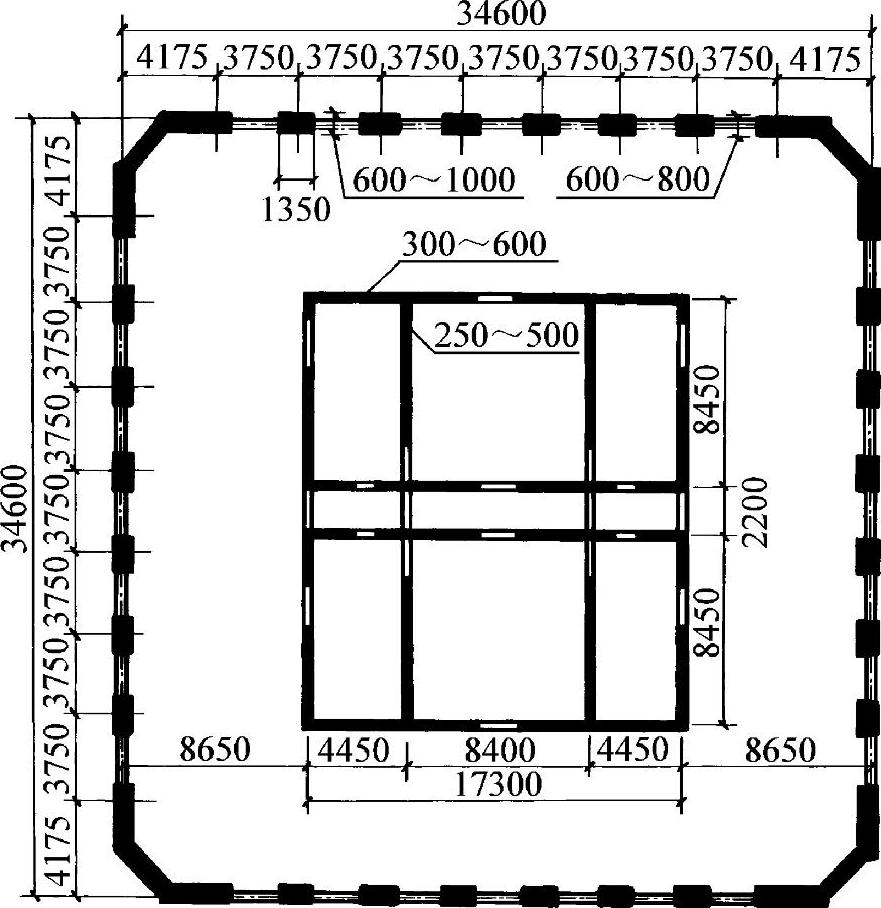

图10-97 南京金陵饭店（37层，110m，筒中筒结构）

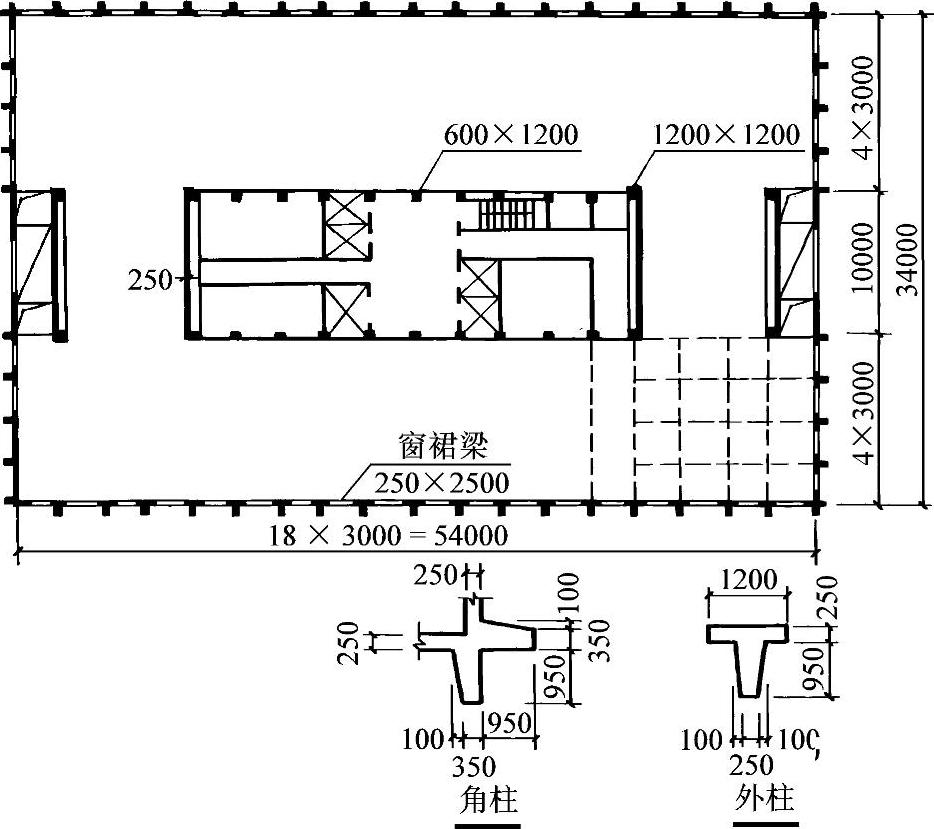

图10-98 上海电讯大楼（24层，131m，筒中筒结构）

图10-99 深圳国贸中心大厦（50层，158.65m，筒中筒结构）

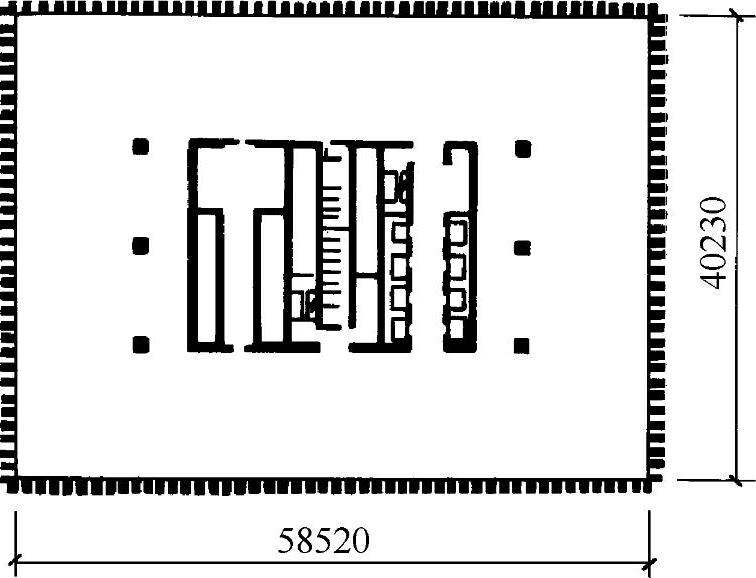

图10-100 美国休斯顿第一贝壳广场大厦（50层，218m，筒中筒结构）

图1O-1O1 深圳亚洲大酒店（33层，114.1m，巨型框架结构）

a）平面 b）翼纵剖面 c）翼横剖面

图10-102 天津高银117（地上117层，地下4层，总高597m）（华东建筑设计研究院有限公司提供）

a）建筑效果图高宽比9.7 b）巨型桁架筒—核心筒结构体系（桁架筒为：巨型柱框架+环向桁架+巨型支撑）

图10-102 天津高银117（地上117层，地下4层，总高597m）（续）（华东建筑设计研究院有限公司提供）

c）标准层平面底部尺寸65×65m，顶部45×45m，巨柱倾斜88.2°

图10-103 深圳平安金融中心（地上118层，地下5层，结构高554.4m，总高660m）（华东建筑设计研究院有限公司提供）

a）巨型桁架筒-核心筒-伸臂结构体系（桁架筒为：巨柱+环向桁架+巨型斜撑+V形斜撑） b）标准层平面 c）建筑效果图

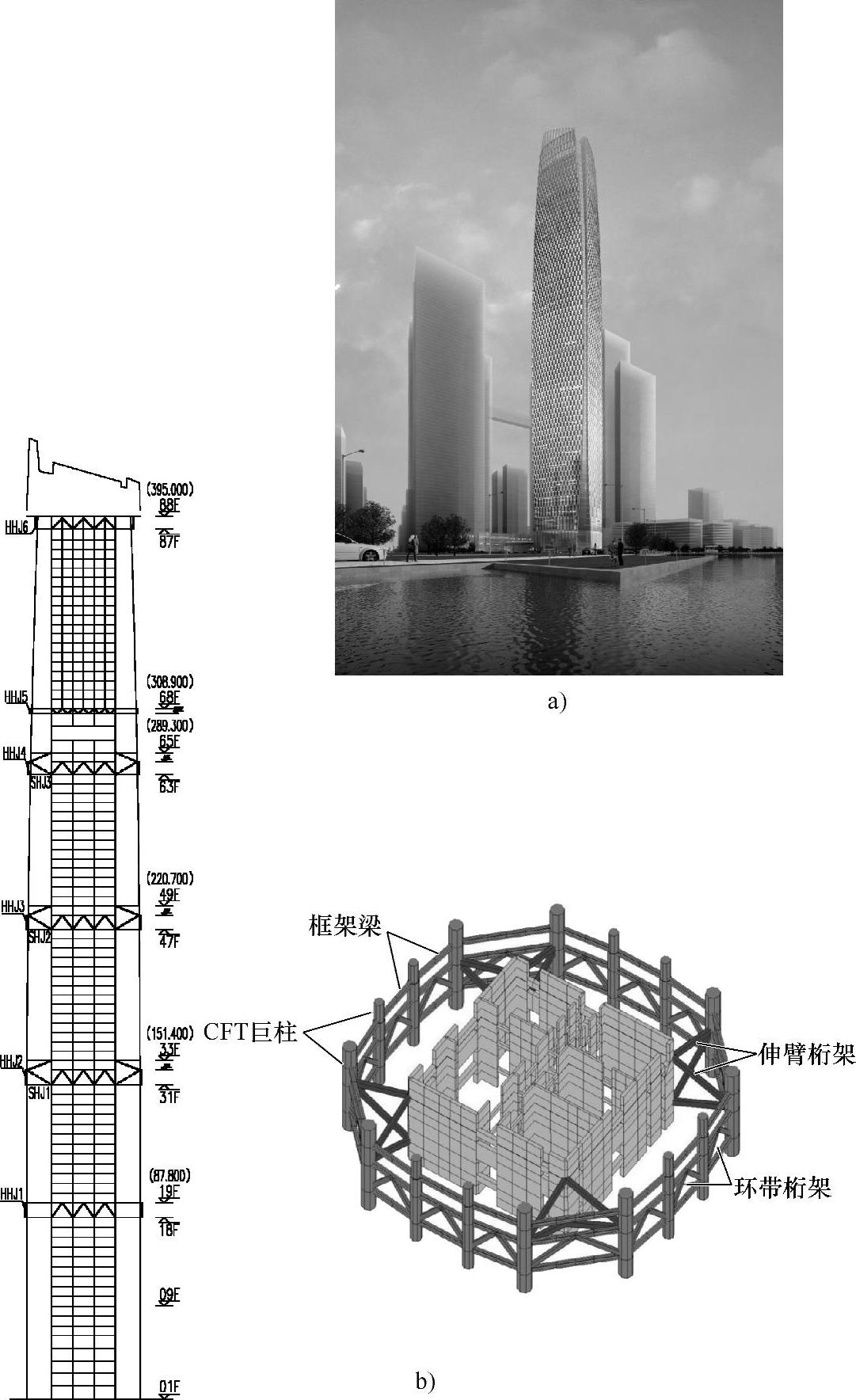

图10-104 武汉中心（地上88层，地下4层，总高438m）（华东建筑设计研究院有限公司提供）

a）建筑效果图 b）巨柱-核心筒-伸臂结构体系

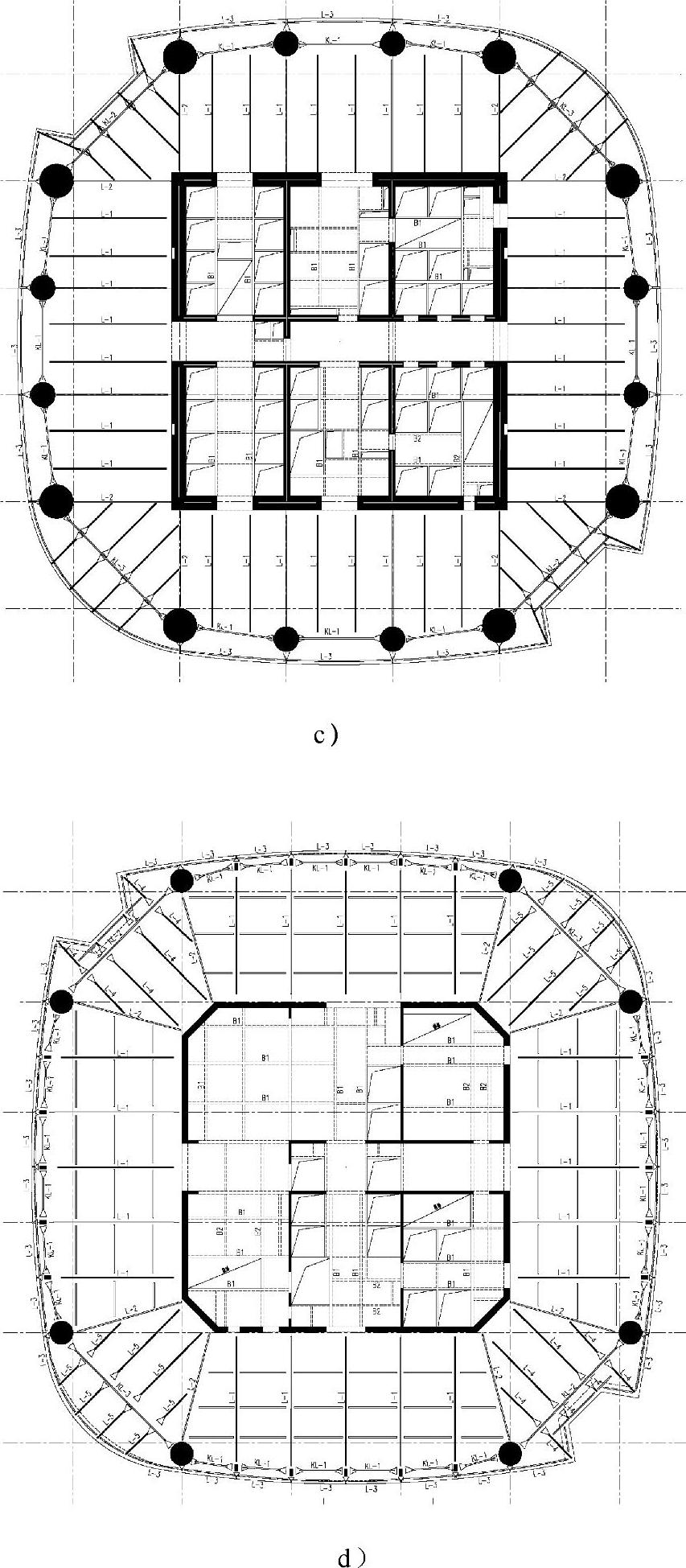

图10-104 武汉中心（地上88层，地下4层，总高438m）（续）（华东建筑设计研究院有限公司提供）

c）标准层结构平面，巨柱16根圆钢管混凝土柱 d）66层以上结构平面，巨柱8根

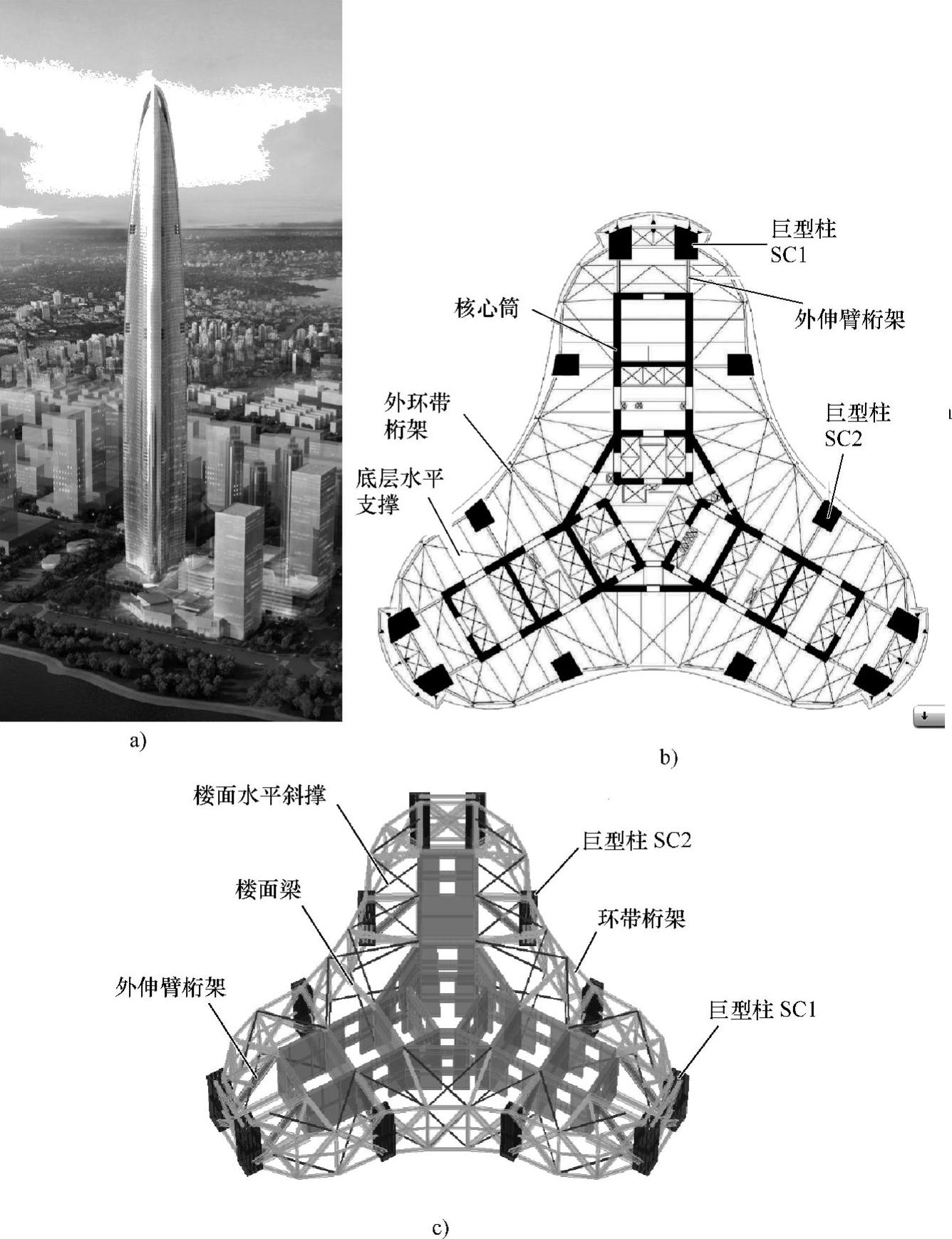

图10-105 武汉绿地中心（地上119层，地下5层，总高606m）（华东建筑设计研究院有限公司提供）

a）建筑效果图 b）标准层平面 c）巨型柱框架-钢骨混凝土核心筒-伸臂结构体系

[1]本节资料由同济大学建筑设计研究院（集团）有限公司提供。

[2]本节资料由奥雅纳工程顾问公司提供。

[3]本节资料由中建国际设计顾问有限公司提供。
