图10-35 芝加哥昂提瑞中心

a）照片

1.概况

该建筑1985年建成，为多功能建筑，采用钢筋混凝土桁架筒结构。主塔楼地上57层，地下1层，地面以上总高度为174m，照片和平面见图10-35。由美国S.O.M公司做结构设计，也是法兹勒·坎恩结构工程师生前的最后一个创新工程，采用了新型的钢筋混凝土桁架结构体系。在纽约，由他人设计的另一幢仿照该体系的780Third Avenue办公大楼（50层、高174m）于1983年先于本建筑建成，见图10-37，但是法兹勒·坎恩都没能见到它们。

图10-35 芝加哥昂提瑞中心（续）

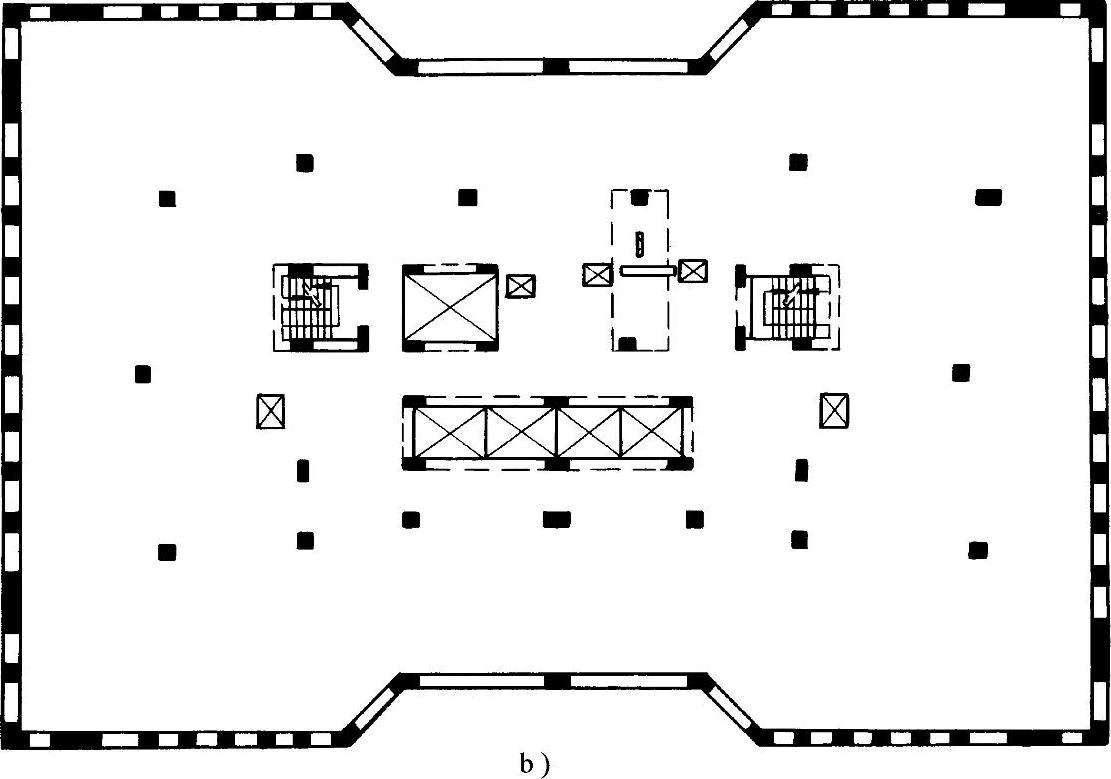

b）13～57层标准层平面

2.结构

该建筑为钢筋混凝土桁架筒结构。水平风荷载由结构周边两组对称的槽形桁架承受，提供了高效的空间结构。

周边布置间距为1.68m的柱，截面尺寸为480mm×510mm，窗裙梁很小，因而框筒作用很小，主要由斜撑传力。柱间斜撑由阶梯形的剪力墙板构成，选择阶梯形的窗洞，在窗洞位置浇筑混凝土堵住洞口，形成由剪力墙板组成的斜撑，见图10-35照片。剪力墙板厚510mm，剪力墙形成的斜撑杆传递轴力，减少了剪力滞后，使所有翼缘框架柱承受大的轴力。

内部柱子是为减小楼板跨度而设置的，只承受竖向荷载，柱间距为6.1m×6.7m，内部空间布置更加灵活。

楼板采用钢筋混凝土平板，在商业用途的楼层中，楼板厚216mm，在公寓部分的楼层中，楼板厚178mm。

采用直径为1.5m的沉箱基础，支承在较坚硬的黏土层上。

混凝土强度由底部49MPa（7000psi），减小至顶部28MPa（4000psi）。

3.分析

按风荷载设计，100年重现期的基本风速为34m/s，层间位移角1/500。用空间结构分析方法可得结构内力，图10-36是混凝土墙板，墙板中配置了受力的斜向钢筋，也配置了水平和竖向钢筋。

在100年重现期的风荷载下，顶点位移为1/500。
