1.概况
建成于1980年，地上65层，地下1层，标准层层高3.35m，总高216m。该建筑建于一个坡度很大的山坡上，较低一侧的地面与正门入口的地面高差达17层楼，照片和结构平面、剖面见图10-33。9层以下为商店、餐厅、工作用车辆停车等公用面积，9～15层为停车场，16层、17层为餐厅，18层以上有41层办公面积，60～62层为观光及旋转餐厅。
图10-33 香港和合中心
a）照片 b）标准层平面 c）剖面
2.结构
该建筑为钢筋混凝土圆形筒中筒结构。
外筒由48根柱组成，柱间距为3m，柱截面底部为矩形，上部为T形，翼缘靠内侧，柱尺寸为1.45m×1.22m，在6层、18层、30层及39层处变截面，窗裙梁高1676mm，梁宽与柱的翼缘厚度相同，与矩形柱相连时，梁高减至686mm，见图10-34。底部几层的外框筒有一些变化，有一些柱子取消，改用实心墙。

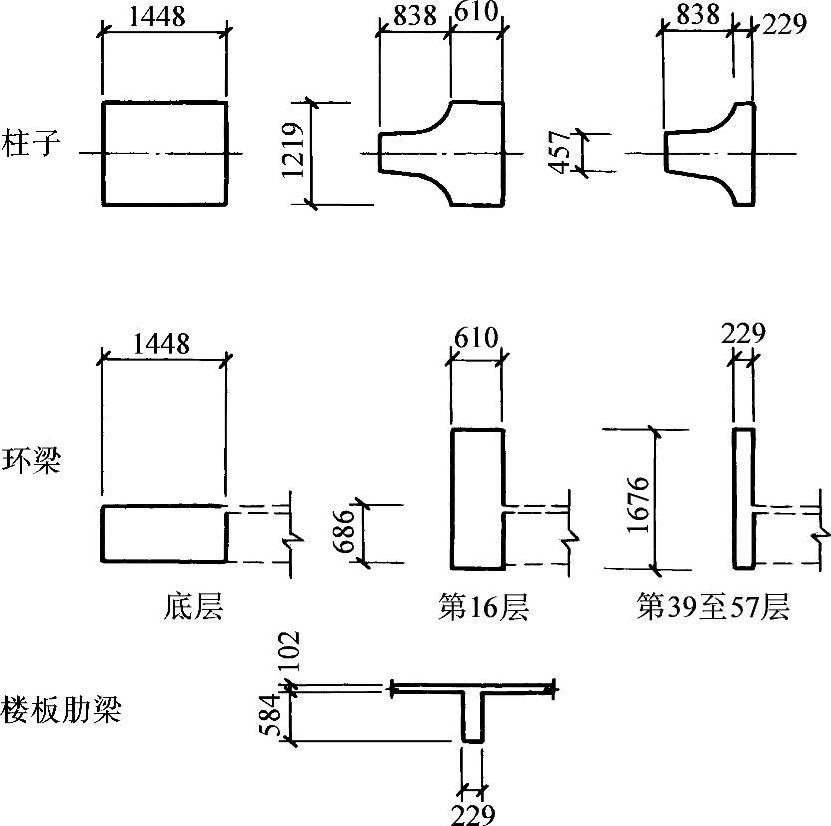

图10-34 香港和合中心梁柱截面（尺寸mm）
核心筒由3层圆环形井筒及10道放射形内墙组成。外环剪力墙底部厚度由762mm减至顶部203mm；两道内环墙厚度由基础顶面的305mm减至178mm；8道辐射形墙厚152mm，最核心内部的2道墙厚由229mm减至178mm。
内、外筒之间净距离12.3m，辐射形布置的48根梁截面高686mm、宽229mm，17层以下楼板厚127mm，18层以上楼板厚100mm，3层楼板加厚到457mm，它将剪力直接传至基础。
柱、墙、梁的混凝土强度为40MPa，楼板的混凝土强度为30MPa。
基础为圆环形条形基础，直接落在风化的花岗岩上，开挖斜坡形成高低不同的两个主要平台，在岩石边坡中打入300根预应力锚杆以稳定有裂缝的岩石。核心筒为3个环形基础，基础深2.44m，外圈基础宽3.05m，两个内圈基础宽1.22m；部分框架柱落在高台上的条形基础上，另一部分在低台上，柱条形基础为2.13m宽，1.83m深。
3.自振特性
建筑物的基本自振周期是3.7s。
4.分析
按抗风设计，采用50年重现期，按规范规定的静力荷载计算，考虑动力效应增大，用2%阻尼比计算得到阵风效应系数1.8～2.1，最后算得顶点位移为150mm。还估算了在4年重现期风作用的涡流共振作用下，屋顶标高处的横向位移为50～120mm，加速度为0.012～0.03g。在2年重现期风作用的阵风作用下最大加速度为0.016g。
对温度效应进行了研究，设计的环境温度采用：最高38℃，最低7℃，室内温度18℃，采用中等风蚀混凝土面层表面吸收系数0.8。柱在58层的轴向收缩值12mm，膨胀值为18mm，使内、外筒之间的楼板和梁产生变形，但转动不大。由向阳及背阴产生的总弯曲，使水平位移变化20mm，在任意两根相临柱子之间有局部轴向变形差0.9mm。
在风荷载作用下，采用内、外两个悬臂协同工作的计算模型，得到内、外筒弯矩分配比例是0.67∶0.33，整体变形具有反弯形曲线。又用有限元方法分析了杆件截面应力。
