1.概况

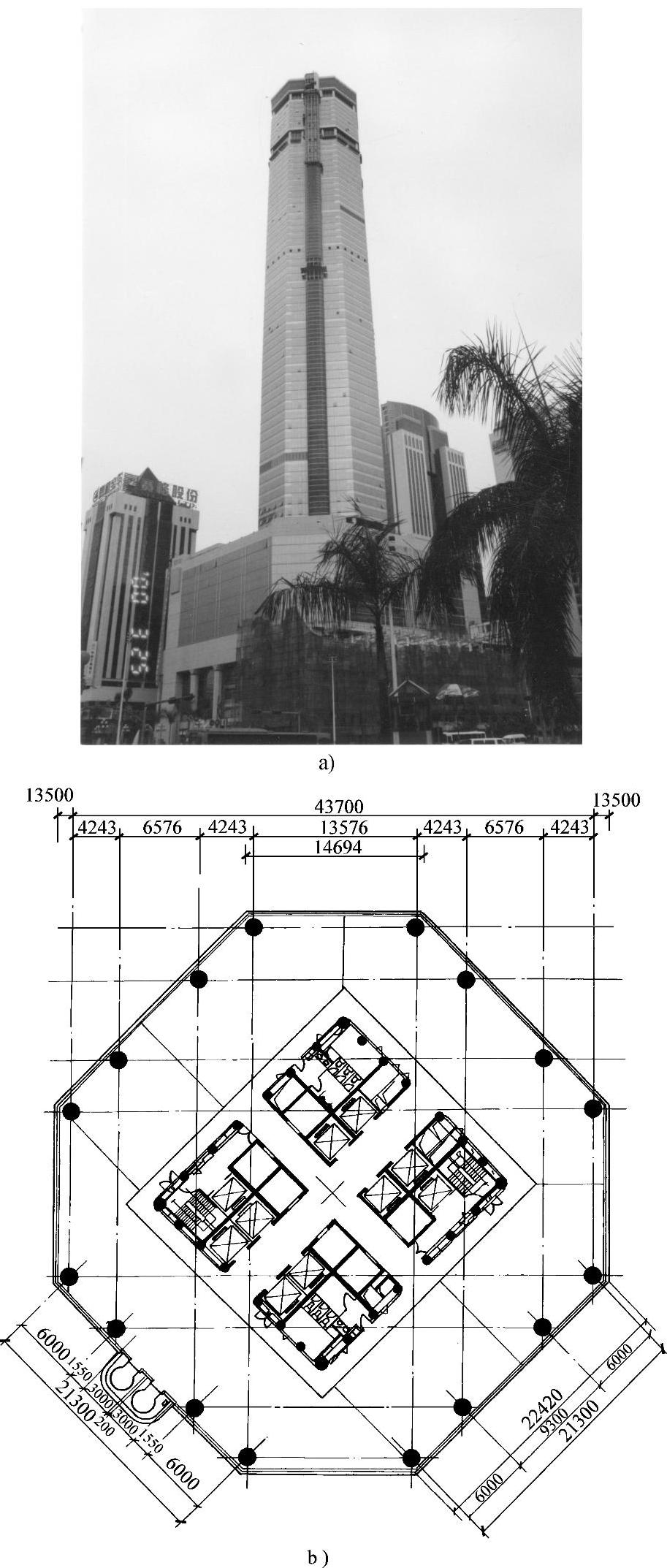

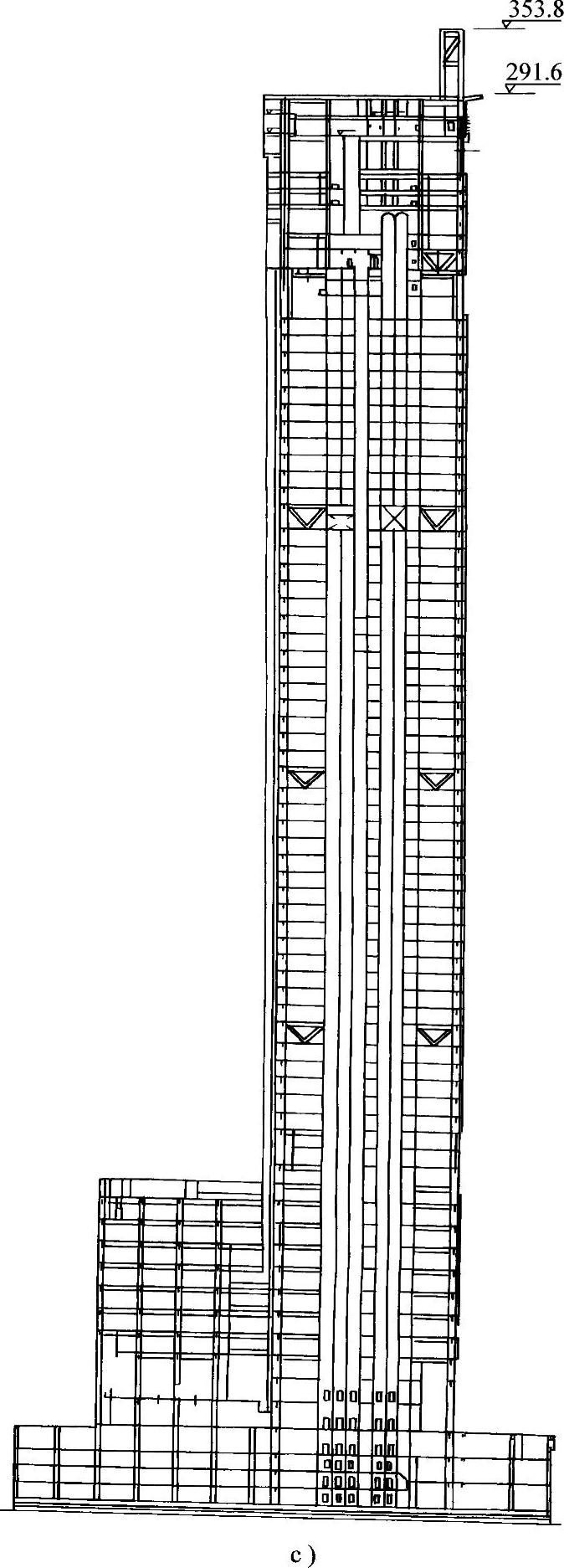

2000年建成，地下4层，地上72层，有10层裙房，多功能建筑，屋顶高292m，屋顶有钢桅杆，伸至345.8m高。为钢管混凝土柱、钢梁、混凝土剪力墙组成的混合结构。建筑平面为截角正方形（不等边八角形），底部轮廓边长40.5m，在10层以下有裙房（49.6m高），高层塔楼部分竖向规则，裙房以上高宽比为5.76。照片及平面、剖面见图10-24。按抗风及7度抗震设防设计。为深圳华艺设计顾问有限公司设计。

2.结构

本结构是框架—核心筒—伸臂结构体系，采用了钢管混凝土柱和钢梁组成外框架，采用钢管混凝土密柱和钢筋混凝土剪力墙组成核心筒结构，建成时是我国国内应用钢管混凝土柱的最高建筑。

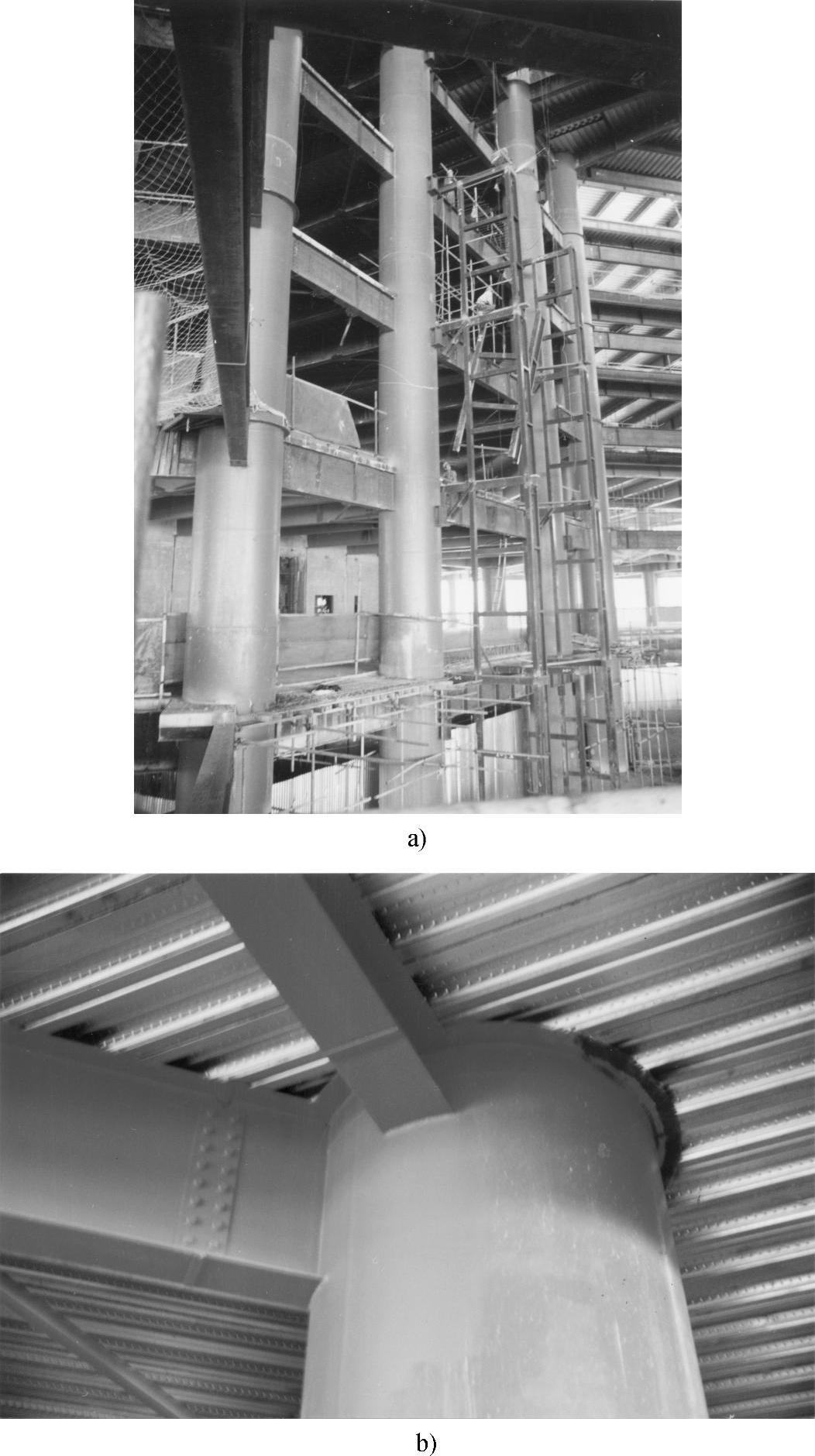

外周边有16根钢管混凝土柱，每个长边布置4根柱，柱距6m—9.3m—6m，由地下室一直伸到屋顶。底部最大柱子的截面直径1.6m，沿高度逐步减小为1.5m、1.4m，到200m高度后柱直径减为1.3m，管壁厚有30mm、28mm、26mm、24mm等各种规格。钢管内灌注C60级混凝土。框架梁采用H型钢，最大截面为320mm×950mm×32mm×30mm。钢管混凝土柱和梁施工时照片见图10-25。

核心筒是边长21.3m的正方形，4边共有24根直径0.8m和4根直径为1.1m（角柱）的钢管混凝土柱，管壁厚22mm，柱距2.25～3.9m，钢梁截面为双槽形（][形），柱间浇筑200mm厚的混凝土墙，与柱连成整体，筒内还布置了钢筋混凝土剪力墙，厚度由440mm减至顶部200mm。混凝土强度从80MPa减至40MPa。
