1.概况

1992年建成，地下3层，地上78层，屋顶高309m，办公建筑，为钢筋混凝土结构。建筑平面为切角三角形，塔楼有30.5m高的底座，底座有一个角切掉部分楼板，形成无楼板的大廊柱。顶部有钢架和桅杆，桅杆顶的高度为374m。照片和平面、剖面见图10-7，标准层层高3.6m，总高宽比为8.64。香港不考虑地震，按抗风设计。建成时是世界最高钢筋混凝土结构，结构设计是Ove Arupand Patners设计公司。

图10-7 香港中环广场

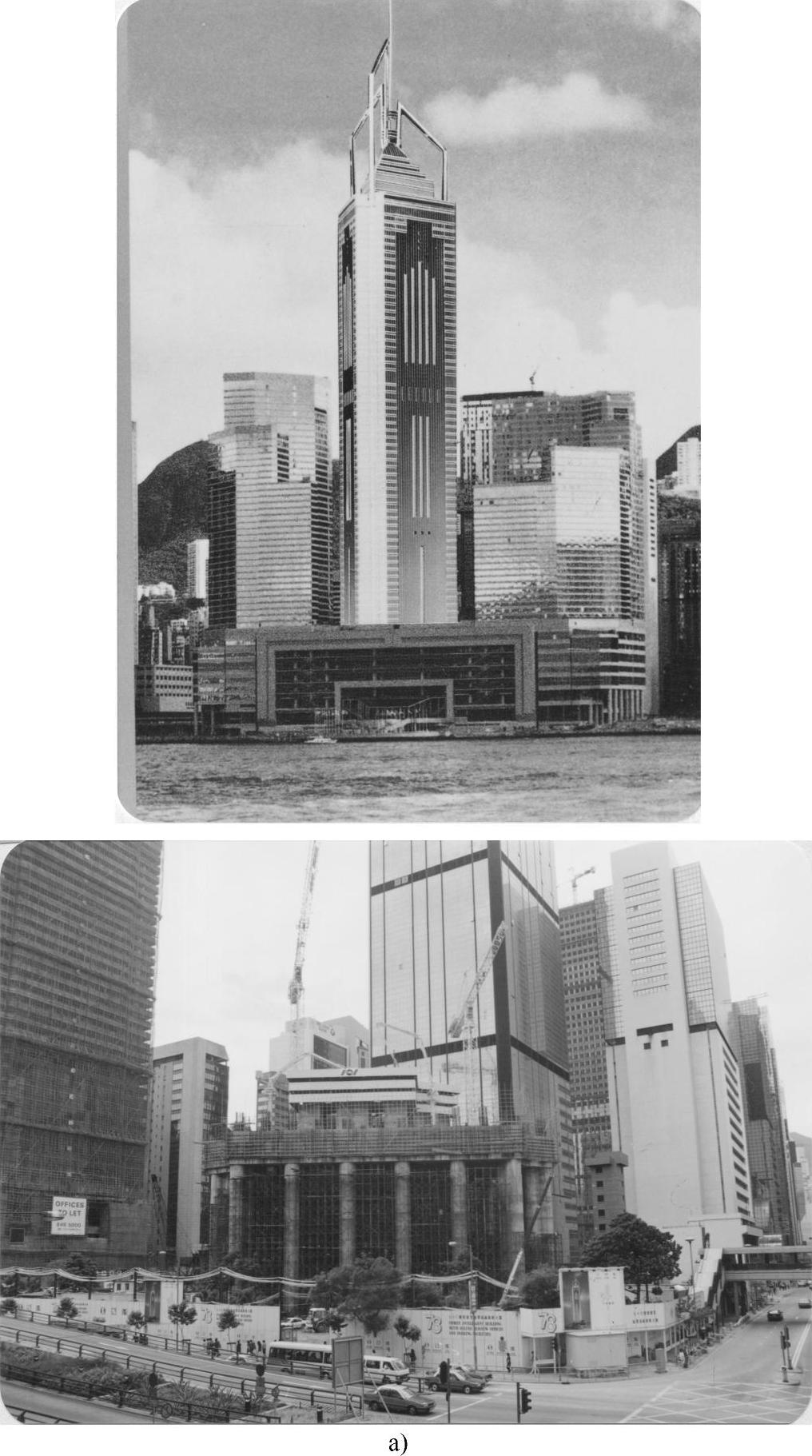

a）照片

图10-7 香港中环广场（续）

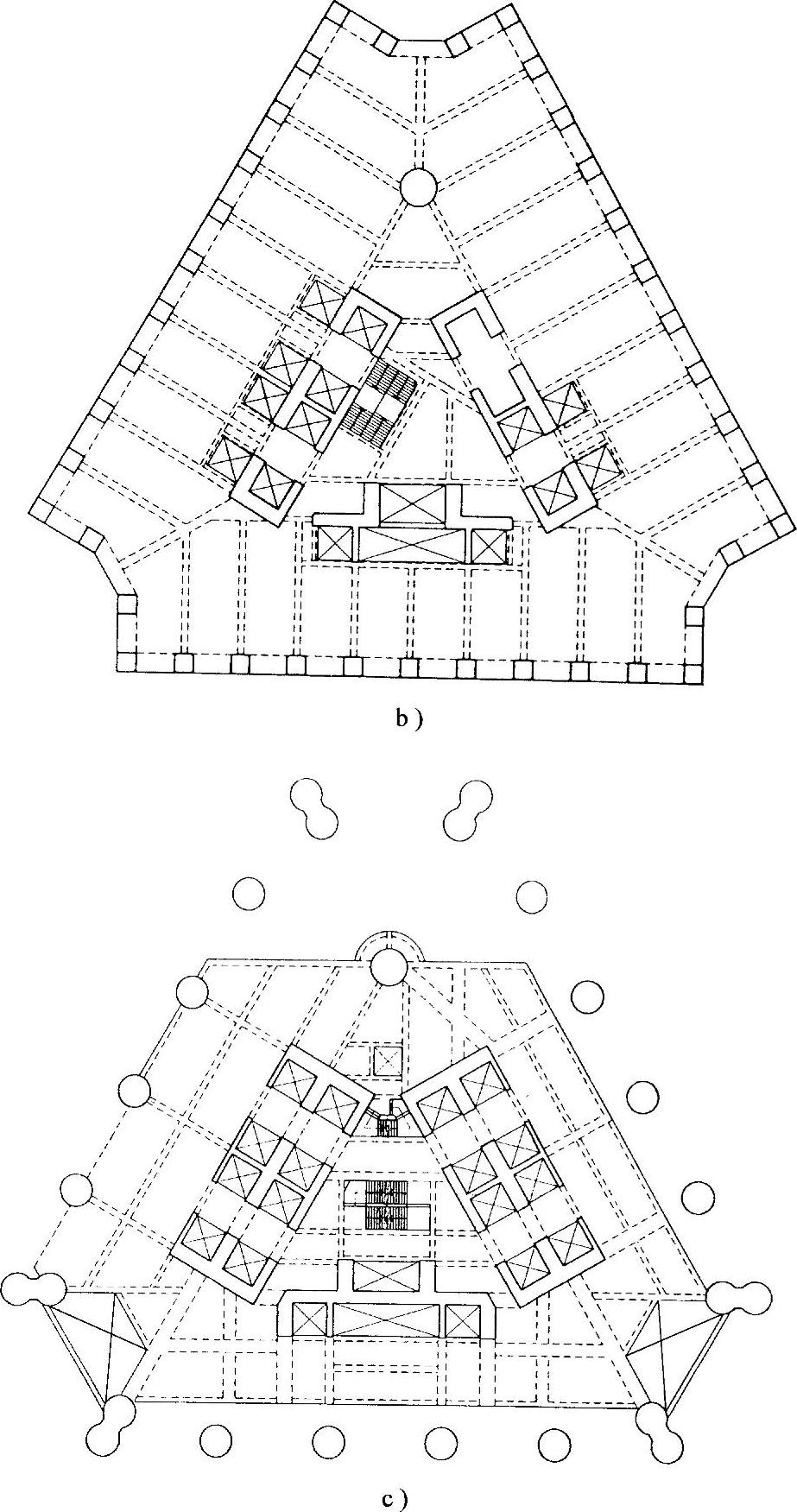

b）标准层平面 c）2层平面

图10-7 香港中环广场（续）

d）剖面

2.结构

采用钢筋混凝土筒中筒结构体系。

外周边有钢筋混凝土柱。在30.5m标高以上，标准层层高3.6m，柱距4.6m，柱宽1.5m，柱间距只有3.1m，钢筋混凝土窗裙梁高1.1m，形成具有密柱深梁的框筒结构。30.5m标高以下有4层，柱距加大一倍，为9.2m，转换梁以下无框架梁，形成25m高的廊柱，采用圆形截面，直径2m，廊柱不抵抗侧向力。该结构上部是典型的筒中筒结构，在下部，剪力全部转移到核心筒上。

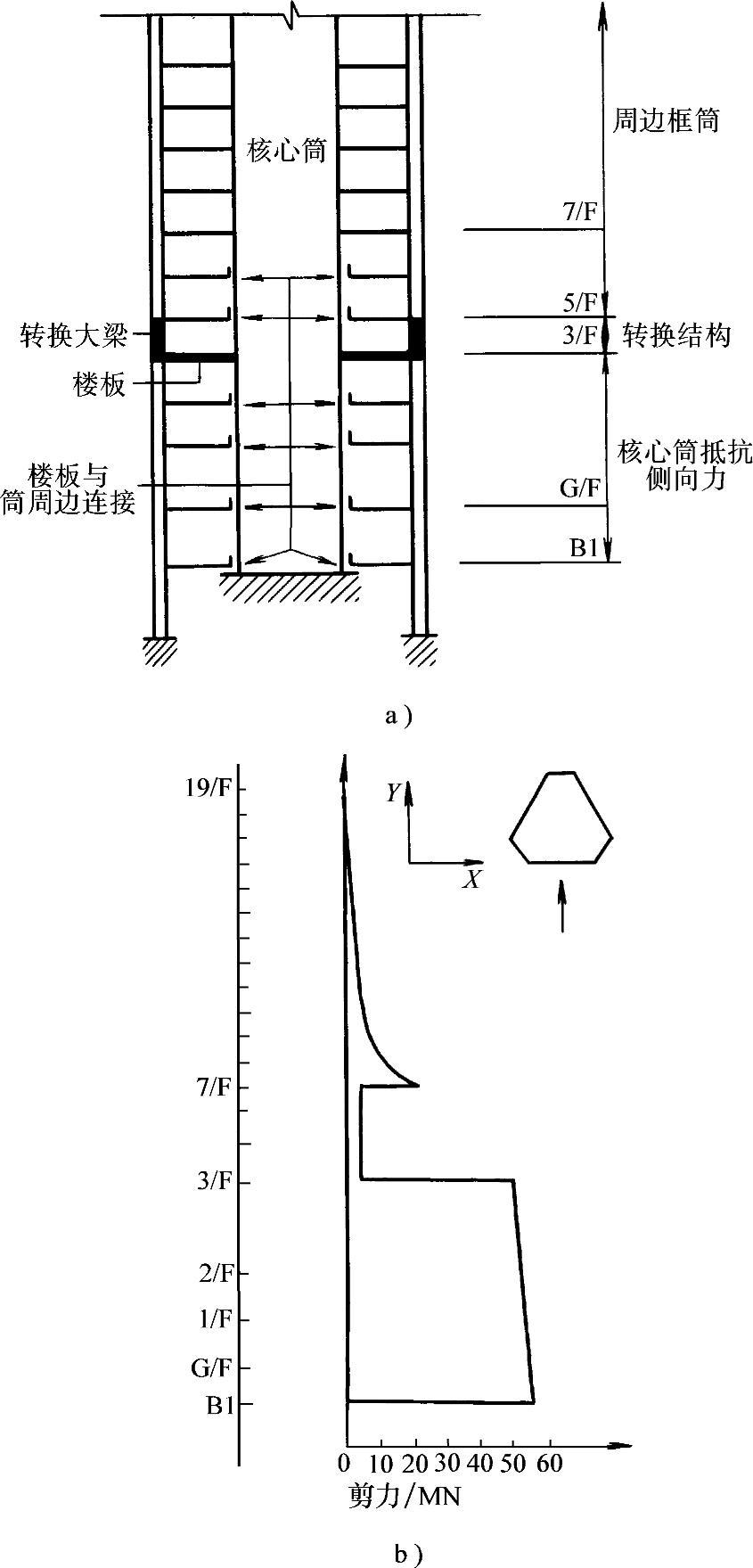

图10-8 香港中环广场外框筒剪力向核心筒转移

a）转换层结构 b）核心筒的剪力

钢筋混凝土核心筒在底部承受的剪力很大，因此7层以下剪力墙核心筒的面积较大，剪力墙墙面与外柱间距离为9.4m，从第7层向上，取消部分剪力墙，使核心筒面积减小，墙与外柱之间的距离增大到13.5m，见图10-7。上部核心筒仅承受总剪力的10%。

第4层为转换层，5.5m高、2.8m宽的转换梁承受上柱传来的竖向荷载。转换层楼板厚1m，设在转换梁下面，将上部剪力传递到核心筒（实际上从上几层楼板已经开始传递剪力）。在地面以下，地下室的外围有连续外墙可以承受剪力，因此地面处楼板也是一个转换楼板，将剪力传递到周边连续墙地下部分的结构和核心筒，剪力变化见图10-8。

采取了现在这样的地下结构布置和传力方式还有一个原因，就是便于在地下部分采用“逆作法”施工，大大缩短了施工工期。围绕建筑物周边的地下室外墙，也是挡土墙，用泥浆固壁做成连续墙体，混凝土一直浇注到基岩。在施工地下结构的同时施工上部结构，由上至下逐步开挖，逐层施工地下室楼板，地下室楼板又可作为连续外墙的支撑，不必另设临时支撑，内部的不透水空间，又便于用沉箱法施工核心筒。

混凝土强度从80MPa减至40MPa。

3.自振特性

主轴方向的自振周期为9s，扭转周期为6s。

4.分析

香港地区风荷载是主要的侧向力，设计平均风速为44.7m/s，3s风速可达70.5m/s。侧向风力，在建筑物塔尖顶部风压约为4.1kN/m²。由风洞试验得到的动力性能满足建筑物基本要求。

在50年重现期的风荷载作用下，最大侧移达到400mm。
