1.概况

2001年建成，地下3层，地上58层，屋顶为230.9m，屋顶上还有52m高的装饰性钢桁架结构，总高度282.9m。上海明天广场是多功能建筑，有6层裙房。采用全现浇钢筋混凝土结构。建筑平面为正方形，36m×36m，38层以上平面旋转45°。立面及平面见图10-4。按抗风及7度抗震设防设计。结构设计由上海建筑设计研究院完成。

2.结构

该建筑采用框架—核心筒结构体系，主楼与裙房结构在地上分开，主楼高宽比达到7.8。

图10-4 上海明天广场（平、剖面由上海建筑设计研究院提供）

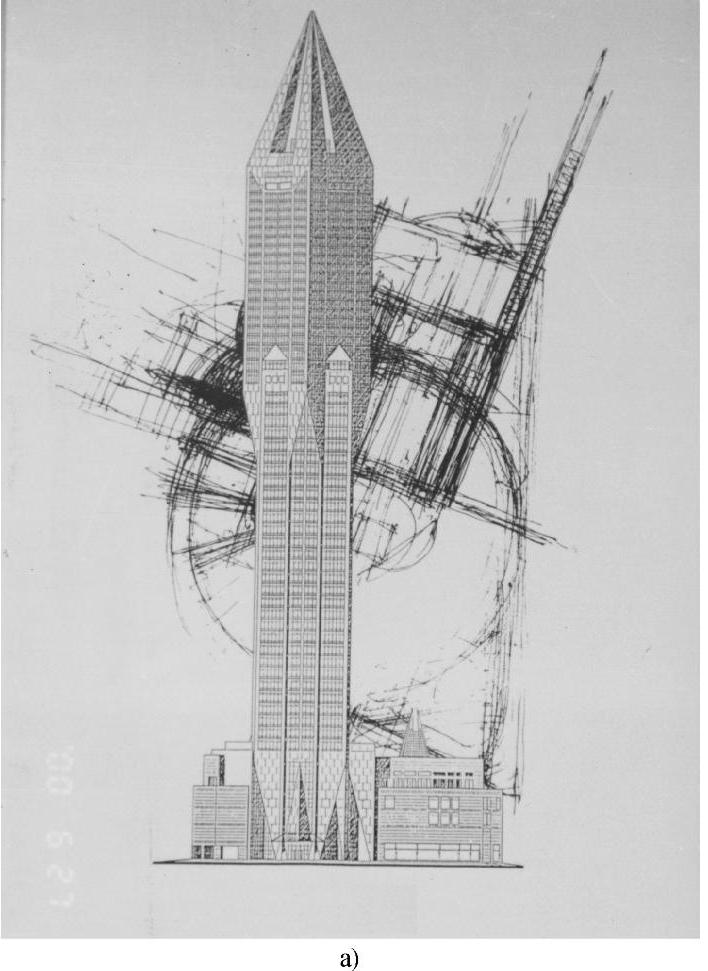

a）立面渲染图

图10-4 上海明天广场（平、剖面由上海建筑设计研究院提供）（续）

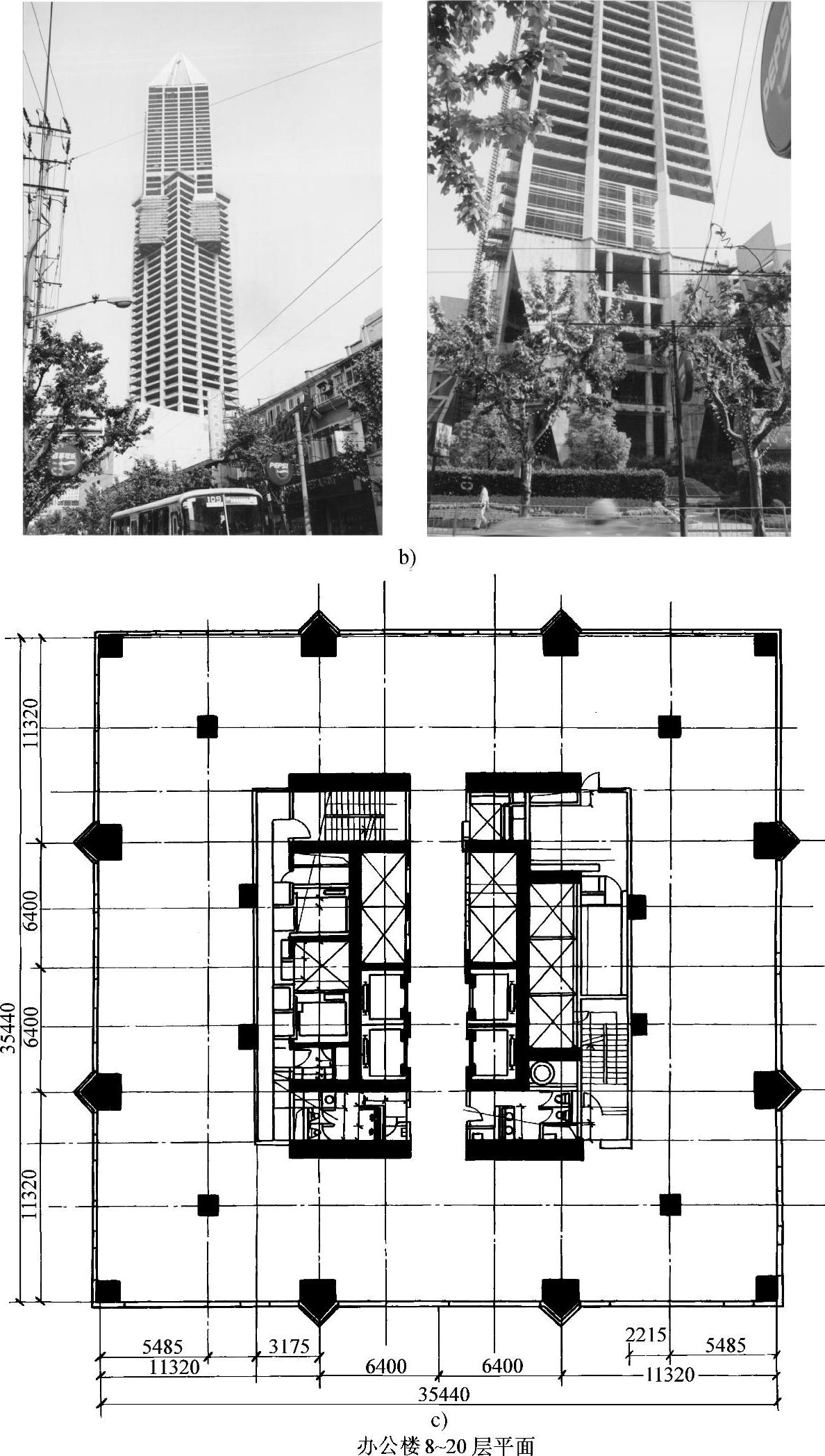

b）施工时照片 c）标准层建筑平面

图10-4 上海明天广场（平、剖面由上海建筑设计研究院提供）（续）

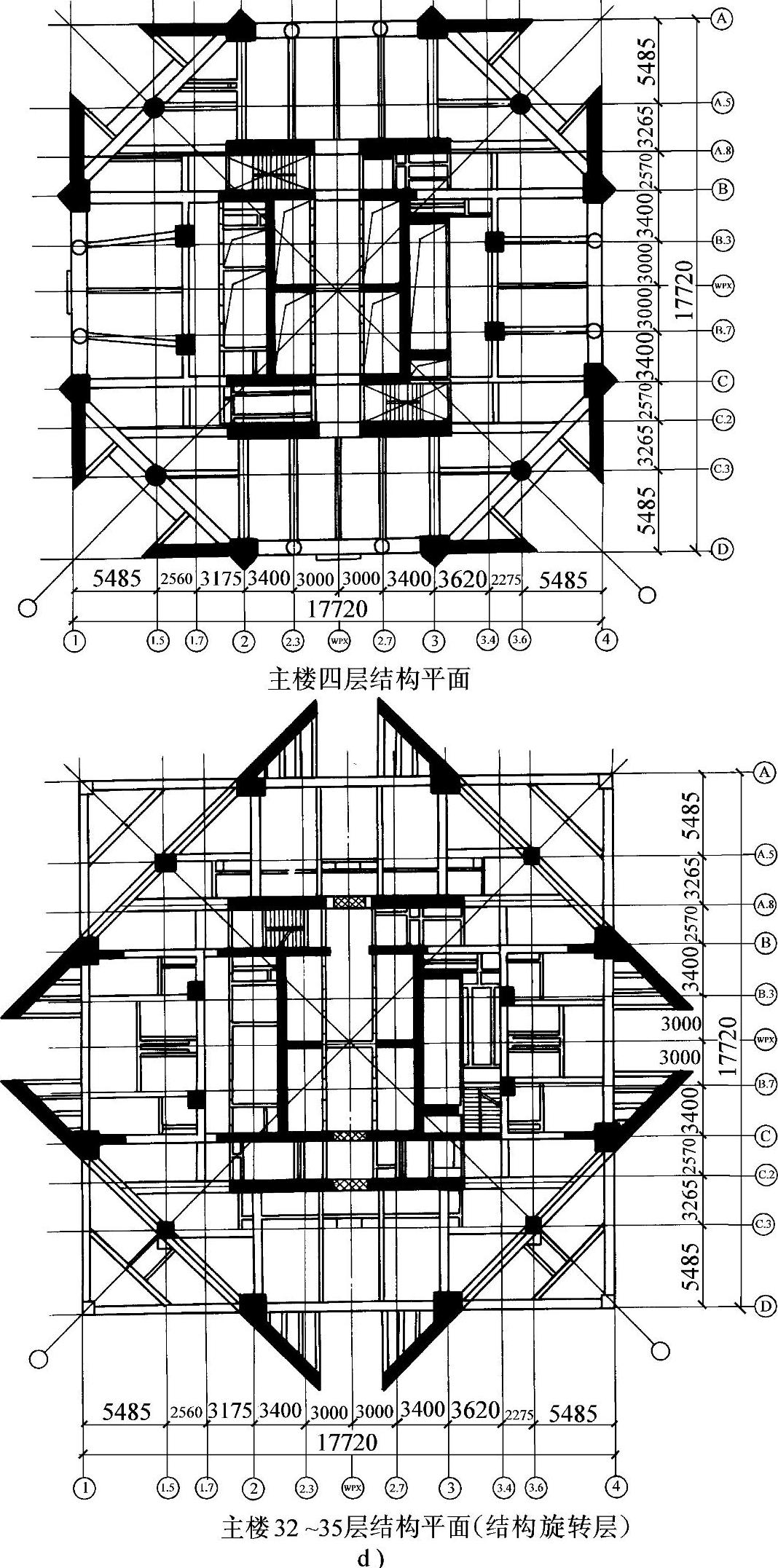

d）结构平面旋转45°

1～7层外框架没有角柱，外柱由变截面的剪力墙代替（见图10-4b），7层以上周边是12根钢筋混凝土柱，33～37为过渡层，仍然采用变截面的剪力墙，至38层，正方形平面旋转45°（见图10-4d）。标准层层高3.6m。

矩形的钢筋混凝土核心筒由下至上为规则形状，底部外周边墙厚为500mm，电梯井隔墙厚200～400mm不等。核心筒两端各有两片一字形剪力墙，底部厚为900mm。

39层以下层高3.95m，采用主次梁现浇楼板，40～54层采用无梁楼盖。

混凝土强度等级为：墙、柱1～22层为C60，23～40层为C50，41～58层为C40，楼板为C40。

主楼与裙房的地下部分连成整体，施工时在二者之间设置了后浇带，并设置不同长度的桩，对桩位布置及筏板厚度作了调整，减小了高度相差悬殊的主楼和裙房的之间沉降差，变化较平缓。采用钻孔灌注桩。主楼下为群桩，直径850mm，有效桩长约61.5m，桩顶板厚3800mm；裙房采用柱下群桩，直径700mm，桩长约32.5m，顶板厚1500mm。

上海地下多为淤泥及软土，地下水位高，若在市中心区开挖深度22m的大基坑，将会对周围建筑物构成大的威胁，因此采用了“逆作法”施工，水平构件逆向施工，竖向构件顺筑。

3.自振特性

主轴方向的自振周期为T₁=6.55s，T₂=5.9s，T₃=1.78s。

4.分析

由于主楼独特的体形（33～37层体形变化），作了风洞试验，以确定风荷载的各项基本取值。工程所在地属Ⅳ类场地土，地震作用有所加大。分析结果是：地震作用下，基底剪力为总重的1.5%，最大层间位移为1/675；风荷载作用下，基底剪力为总重的1.56%，最大层间位移为1/588。由此可见，位移由风荷载控制，内力则部分由风荷载、部分由地震作用控制，而构件配筋构造是由抗震要求确定的。
