高层建筑框架结构设计探究

【摘要】:图8-18表示在框架—核心筒结构中设置伸臂后的剖面图和侧移曲线,图中给出了几种情况侧移曲线的比较。因此,如何设置和设计伸臂是框架—核心筒—伸臂结构设计的主要问题,将在第9章9.1节中进一步介绍。图8-20(续)b)框架—核心筒—伸臂结构内筒墙肢内力沿高度分布

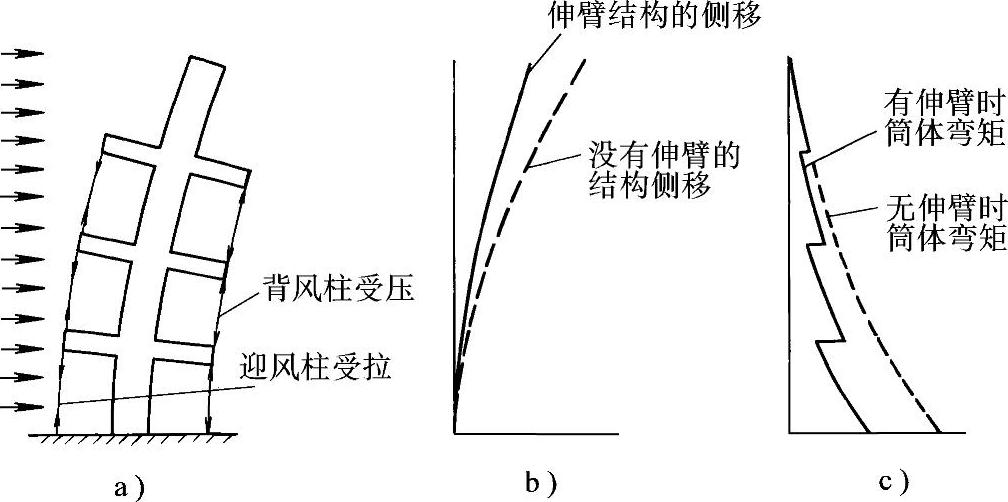

图8-17 伸臂的作用原理

a)伸臂结构在水平荷载作用下的变形 b)侧移 c)筒体弯矩

伸臂是指刚度很大的、连接内筒和外柱的实腹梁或桁架,通常是沿高度选择一层、两层或数层布置伸臂构件。图8-17描述了伸臂的作用原理,由于伸臂本身刚度较大,在结构侧移时,它使外柱拉伸或压缩,从而承受较大轴力,增大了外柱抵抗的倾覆力矩,伸臂对内筒有反向的约束弯矩,内筒的弯矩图改变,使内筒弯矩减小,内筒反弯也同时减小了侧移。伸臂加强了结构抗侧刚度,因此把设置伸臂的楼层称为加强层。图8-18表示在框架—核心筒结构中(本章分析例题)设置伸臂后的剖面图和侧移曲线,图中给出了几种情况侧移曲线的比较。

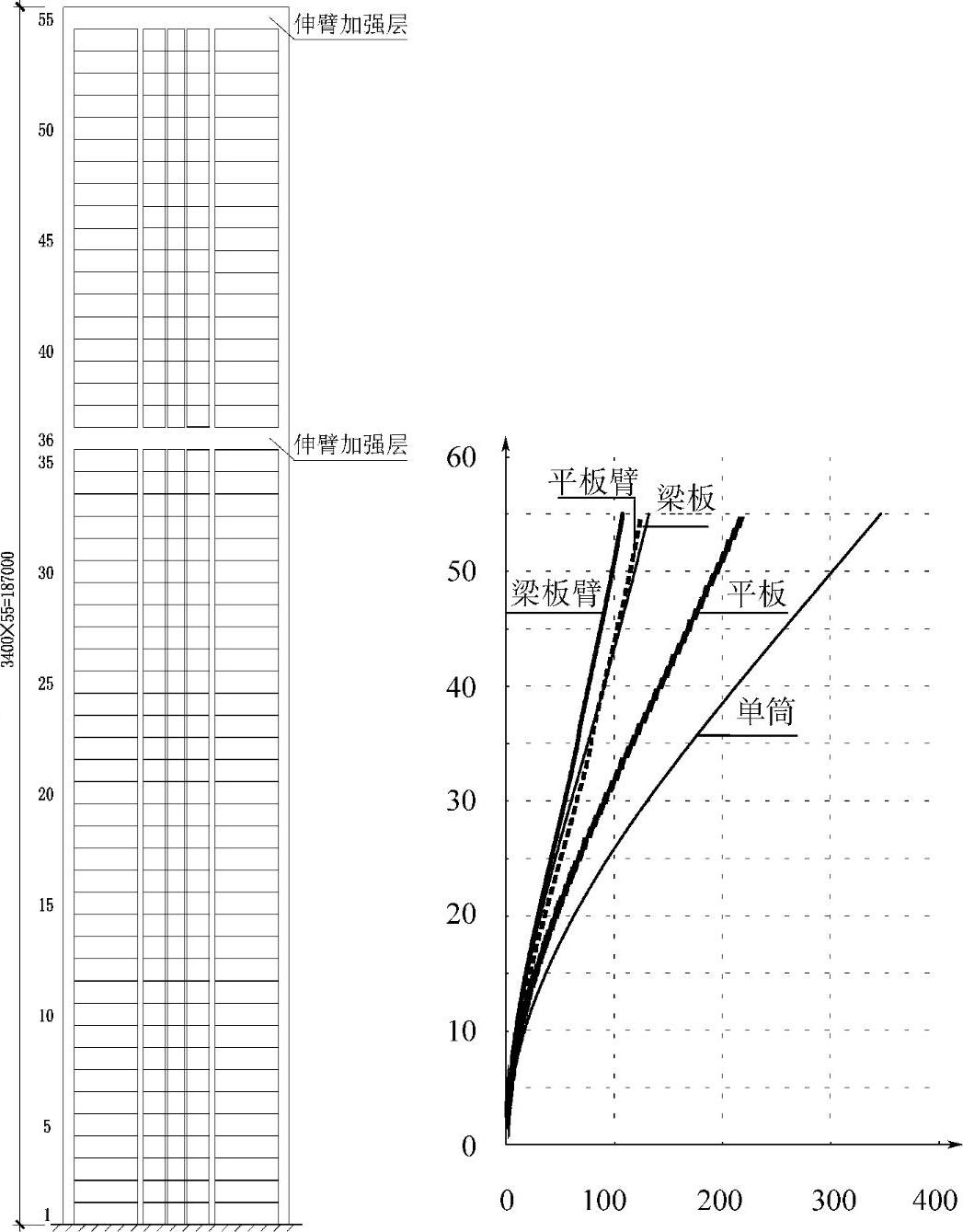

图8-18 框架—核心筒—伸臂结构剖面示意及侧移曲线比较

图8-19给出了两组框架-核心筒结构中翼缘框架轴力分布比较,图8-19a是平板体系框架—核心筒与平板体系框架—核心筒+伸臂(伸臂在36层、55层)结构的比较,图8-19b是有梁板体系的框架—核心筒与有梁板体系框架—核心筒+伸臂(伸臂层数与上同)的比较,通过比较可见无论在平板体系时,或具有楼板大梁时,伸臂都可增大翼缘框架中间柱的轴力,但是增大的幅度不同。

“平板+伸臂”结构的翼缘框架中间柱的大轴力是通过伸臂作用产生的(由于没有楼板大梁,就不存在②、③轴带剪力墙的框架)。为增加柱轴力,伸臂可以代替每层楼板中的梁,如果用平板+伸臂,则可以减小楼层高度或增加净空。


图8-19 框架—核心筒—伸臂结构的翼缘框架柱轴力分布的比较

a)“平板”与“平板+伸臂”的比较 b)“梁板”与“梁板+伸臂”的比较

在梁板结构中设置了伸臂(“梁板+伸臂”结构),可继续增大中间柱的轴力,但增大不多,因为伸臂和楼板大梁的作用类似,而本结构中的楼板大梁已经较大,已经使中间柱的轴力增大了,伸臂的作用相对减小。

一般情况下,框架—核心筒结构的楼盖跨度较大,需要设置楼板梁,那么设置伸臂后,就可以减小楼板梁高度,可采用预应力梁或减小梁间距等各种方法以满足竖向荷载的要求,这样有利于减小层高或增加净空。

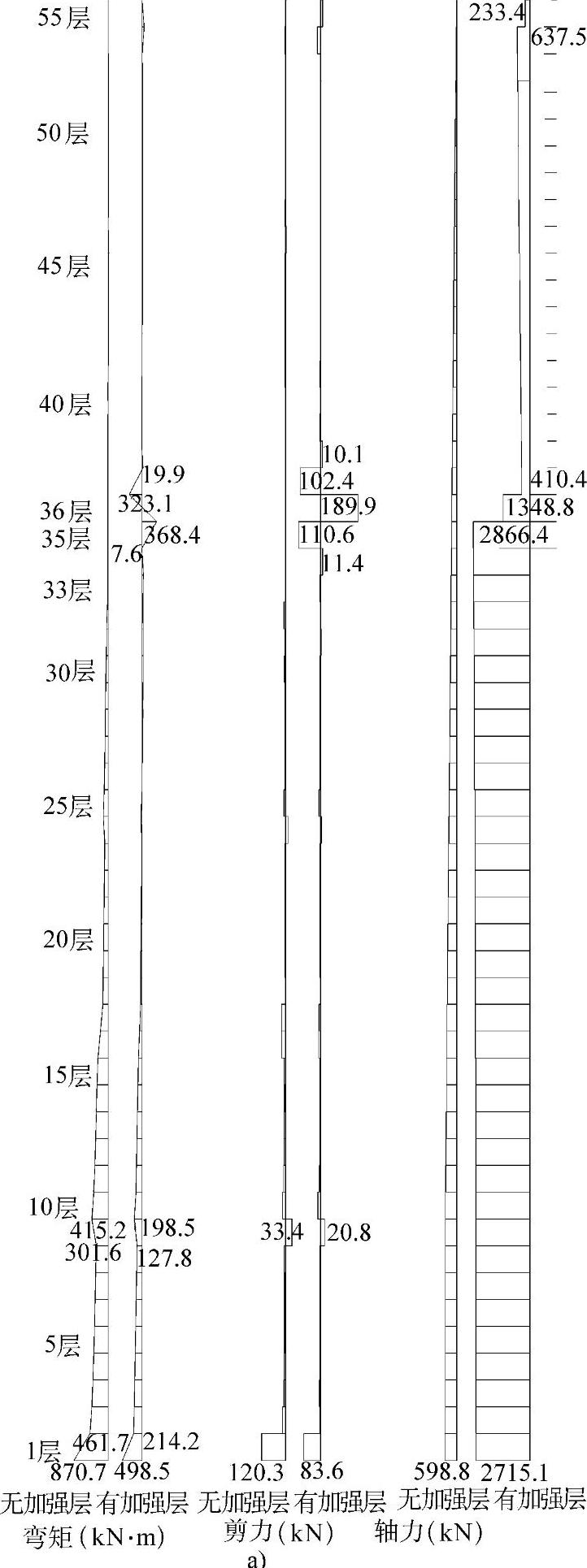

图8-20

a) 框架—核心筒—伸臂结构柱内力沿高度分布

伸臂对结构受力性能影响是多方面的,增大框架中间柱轴力、增加刚度、减小侧移、减小内筒弯矩是其主要优点,是设置伸臂的主要目的。但是伸臂也带来一些不利影响,它使内力沿高度发生突变,内力的突变不利于抗震,尤其对柱不利。图8-20a给出了框架—核心筒结构有无伸臂时,柱受力沿高度变化的比较,由图可见,设置伸臂时,伸臂所在层的上、下相邻层的柱弯矩、剪力都有突变,不仅增加了柱配筋设计的困难,上、下柱与一个刚度很大的伸臂相连,地震作用下这些柱子容易出铰或剪坏,图8-20b给出了核心筒墙肢的剪力和弯矩图,墙肢内力也会发生突变,主要是结构沿高度的刚度突变,对抗震不利,因此在非地震区,设置伸臂的利大于弊,而在地震区,必须慎重设计,否则会弊大于利。

伸臂层柱子内力突变的大小与伸臂刚度有关,伸臂刚度愈大,内力突变愈大;伸臂刚度与柱子刚度相差愈大,则愈容易形成薄弱层(柱端出铰或剪坏)。因此,如何设置和设计伸臂是框架—核心筒—伸臂结构设计的主要问题,将在第9章9.1节中进一步介绍。


图8-20(续)

b)框架—核心筒—伸臂结构内筒墙肢内力沿高度分布
