由表可见，在7度设防区，剪力墙结构中连梁的刚度折减系数不宜小于0.5，否则连梁弯矩折减系数将小于0.8，在8度、9度设防区，如果需要，连梁刚度还可折减多一些。图7-36 kl，max—α关系曲线表7-6 连梁刚度折减0.5时，kl，max的折减系数必须注意，上述内力折减系数是取连梁刚度折减所得到的结果。......
2023-08-23
高层建筑结构概念设计：交叉斜撑连梁配筋
【摘要】：交叉斜撑配筋连梁的延性很好，它是由新西兰坎特伯雷大学T.Pauly教授提出，经过多次试验，并在工程中已经加以应用的一种连梁[3]。连梁交叉斜撑的钢筋面积由剪力形成的拉、压力计算确定，我国对交叉斜撑的配筋构造要求可查规程相关规定。规程规定，跨高比不大于2的核心筒连梁或框筒梁，宜采用交叉斜撑配筋；跨高比不大于1的核心筒连梁或框筒梁，应采用交叉斜撑配筋。
交叉斜撑配筋连梁的延性很好，它是由新西兰坎特伯雷大学T.Pauly教授提出，经过多次试验，并在工程中已经加以应用的一种连梁[3]。为了证明交叉斜撑配筋的有效性，他们曾经做了两片7层双肢剪力墙的对比试验，其中一片墙的连梁为普通配筋，另一片墙的连梁则采用交叉配筋，图7-37是这两片墙顶点位移的滞回曲线，由图可见，具有交叉配筋连梁剪力墙的滞回曲线所包围的面积较大，曲线饱满而塑性变形大，变形达到7英寸以后最大荷载下降，说明它的耗能性能好、延性好。我国也做过一些试验，证明了这种连梁的有效性，可以有效地改善小跨高比连梁的性能。

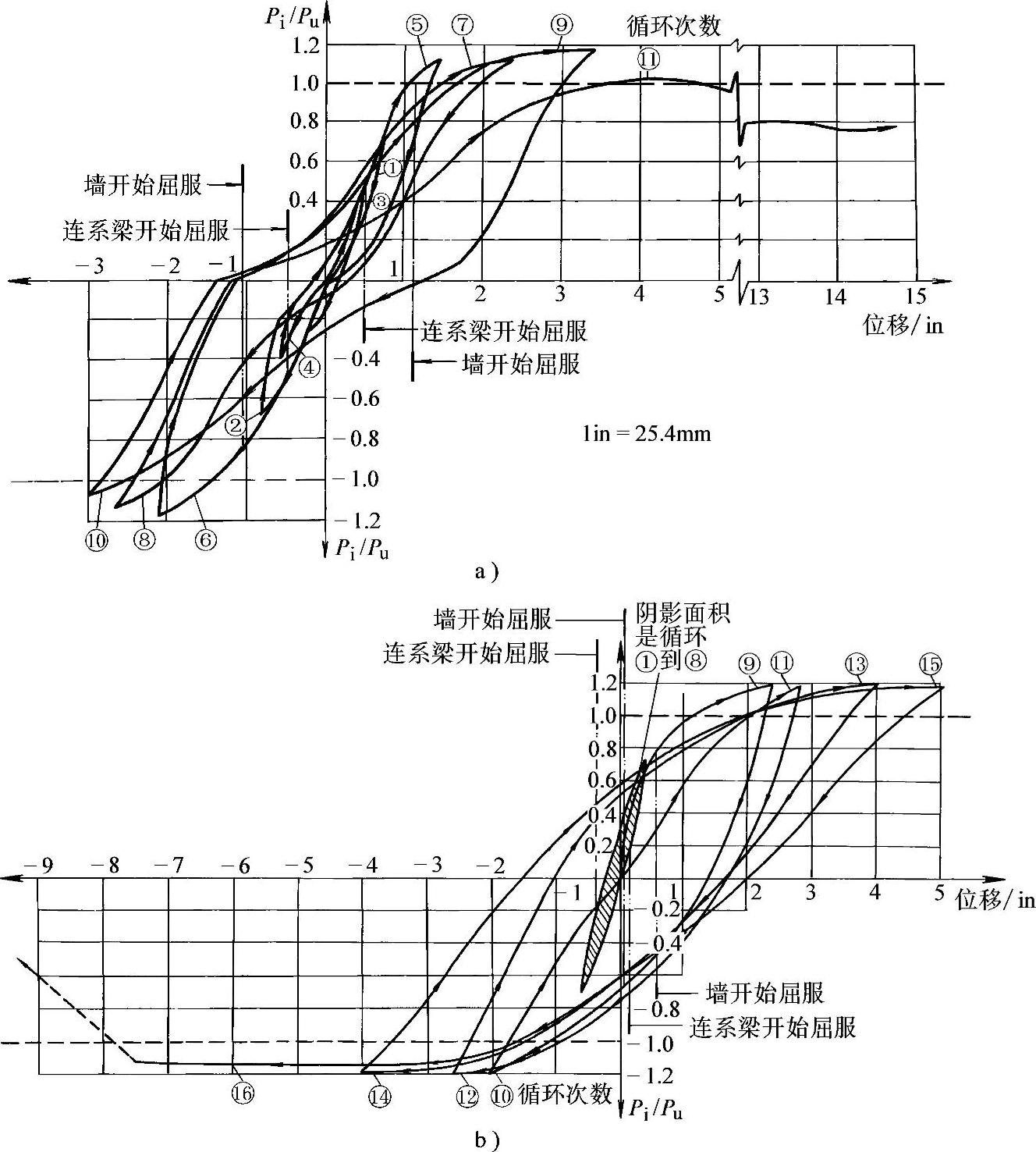

图7-37 两片墙顶点位移的滞回曲线（新西兰坎特伯雷大学）
a）具有普通配箍连梁的剪力墙 b）具有交叉配筋连梁的剪力墙
在普通配筋的连梁中，要依靠混凝土传递剪力，反复荷载作用下混凝土挤压破碎，连梁便失去了承载力；而交叉配筋的连梁中，连梁的剪力由交叉斜撑承担，交叉斜撑起拉杆、压杆作用，形成桁架传力途径，混凝土虽然破碎，桁架仍然能继续受力，对墙肢的约束弯矩仍起作用，见图7-38。
交叉配筋连梁的构造要求高，其配筋构造见图7-39，为防止斜筋压屈，必须用矩形箍筋或螺旋箍筋与斜向钢筋绑在一起，成为既要受拉、又要受压的斜撑杆，因此，配置交叉斜撑的连梁厚度不能小于300mm，交叉斜撑还必须伸入墙体并有足够的锚固长度，同时也还要配置横向和竖向钢筋形成网状配筋，防止混凝土破碎后掉落。连梁交叉斜撑的钢筋面积由剪力形成的拉、压力计算确定，我国对交叉斜撑的配筋构造要求可查规程相关规定。
图7-38 交叉配筋连梁受力简图

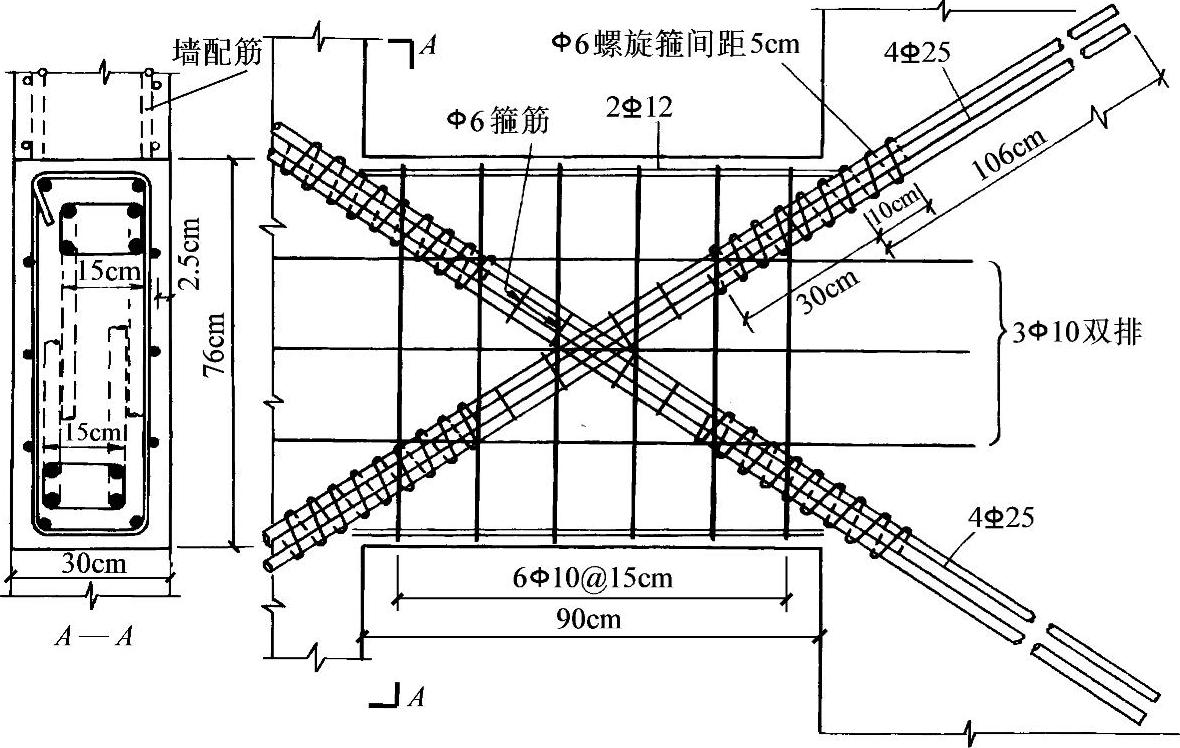

图7-39 交叉斜撑配筋连梁的构造（新西兰）
对于延性要求高的核心筒连梁和框筒窗裙梁，可采用这种特殊配筋的连梁。规程规定，跨高比不大于2的核心筒连梁或框筒梁，宜采用交叉斜撑配筋；跨高比不大于1的核心筒连梁或框筒梁，应采用交叉斜撑配筋。
