连梁抗弯配筋率与剪压比的相关性
【摘要】：原因是：连梁对剪切变形敏感，剪压比的限制严格，如果按我国规范和规程规定的一般框架梁的最小配筋率配筋，那么在跨高比小于1的连梁中，有可能不满足剪压比的要求。表7-5 连梁纵向钢筋的最大配筋率（%）2）跨高比大于1.5的连梁受弯最小配筋率可按一般梁的要求选用。3）跨高比不大于1.5的抗震连梁受弯最小配筋率应符合现行规程规定。
跨高比小的连梁中，由竖向荷载产生的剪力占的比例很小，当连梁按照强剪弱弯设计时，受弯承载力就基本决定了连梁承受的最大剪力；为了控制剪压比，剪力就不能超过一定值，因此连梁的受弯承载力也应受到限制。剪压比的大小与受弯配筋的多少密切相关，也可以说，在连梁中控制剪压比就是控制受弯配筋。
通常连梁是对称配筋，即上、下受弯钢筋相同，忽略连梁在竖向荷载下剪力，近似按下式计算连梁的剪力：
为满足剪压比要求，将（7-12）式分别代入（7-11a、b），可得连梁的受弯钢筋配筋率应小于下式右边所列的值：
跨高比大于2.5时
跨高比不大于2.5时
连梁最大受弯配筋率与跨高比和材料强度有关，假设为C50混凝土，βc=1.0，fc=12.2ft，γRE=0.85，则
跨高比大于2.5时
跨高比不大于2.5时
因此，只要连梁的受弯配筋率不超过式（7-14），将满足剪压比要求（如果混凝土强度与C50相差较大，可用式（7-13）计算）。
此外，值得注意的是连梁受弯最小配筋率的要求，当跨高比较小时，不能采用一般梁的最小配筋率。原因是：连梁对剪切变形敏感，剪压比的限制严格，如果按我国规范和规程规定的一般框架梁的最小配筋率配筋，那么在跨高比小于1的连梁中，有可能不满足剪压比的要求。
为了便于设计操作，通过试算，对连梁的最小、最大受弯配筋率作如下建议：
1）抗震设计连梁受弯顶面及底面单侧纵向钢筋最大配筋率宜符合表7-5的要求。

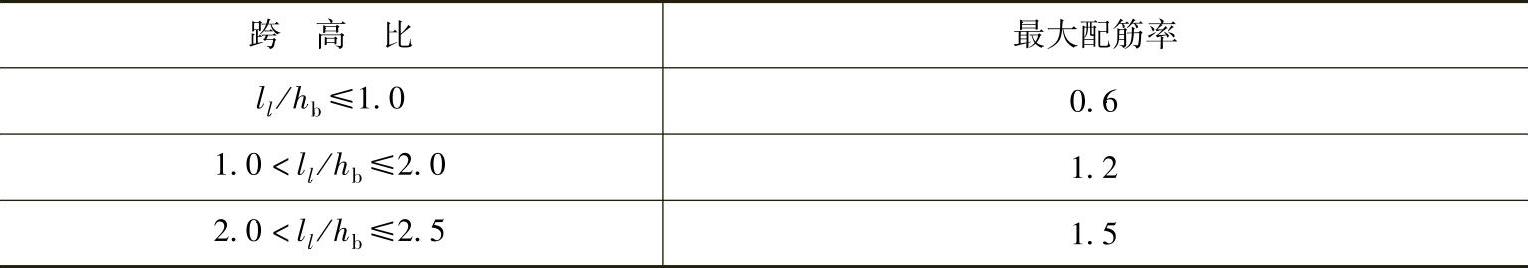

表7-5 连梁纵向钢筋的最大配筋率（%）
2）跨高比大于1.5的连梁受弯最小配筋率可按一般梁的要求选用。
3）跨高比不大于1.5的抗震连梁受弯最小配筋率应符合现行规程规定。
