剪力墙截面最小厚度-高层建筑钢筋混凝土结构设计
【摘要】：剪力墙稳定要求的最小厚度方面与轴向作用力有关，轴向力大时，要求的厚度大；另一方面，与剪力墙平面外的支承条件有关。我国规程规定剪力墙最小厚度的构造要求不应小于表7-3的要求，表中括弧内的数值是仅仅按照支承条件选择剪力墙厚度的数值，可作为初选剪力墙厚度时的参考。
墙肢截面厚度，除了应满足承载力的要求外，还要满足稳定和避免过早出现剪切裂缝的要求。通常把稳定计算要求的厚度称为最小厚度，同时，规程还规定了作为构造要求的最小厚度。此外，剪力墙的厚度要求还与剪压比和轴压比的限制有关，将在有关节段中讨论。
剪力墙稳定要求的最小厚度方面与轴向作用力有关，轴向力大时，要求的厚度大；另一方面，与剪力墙平面外的支承条件有关。在实际结构中，楼板是剪力墙的侧向支承，可防止剪力墙由于侧向变形而失稳，与剪力墙平面外相交的剪力墙也是剪力墙的侧向支承，也可防止剪力墙平面外失稳。因此，类似双向板中跨度与弯曲变形关系的规律，剪力墙最小厚度由楼层高度和无支长度（与该剪力墙平面外相交的剪力墙之间的距离）两者中的较小值控制，如图7-25所示，层高较小时，由层高确定墙厚度，反之，由无支长度确定墙厚度；如果剪力墙只有上下楼板支承，则必须按照楼层高度确定剪力墙最小厚度。我国规程规定剪力墙最小厚度的构造要求不应小于表7-3的要求，表中括弧内的数值是仅仅按照支承条件选择剪力墙厚度的数值，可作为初选剪力墙厚度时的参考。

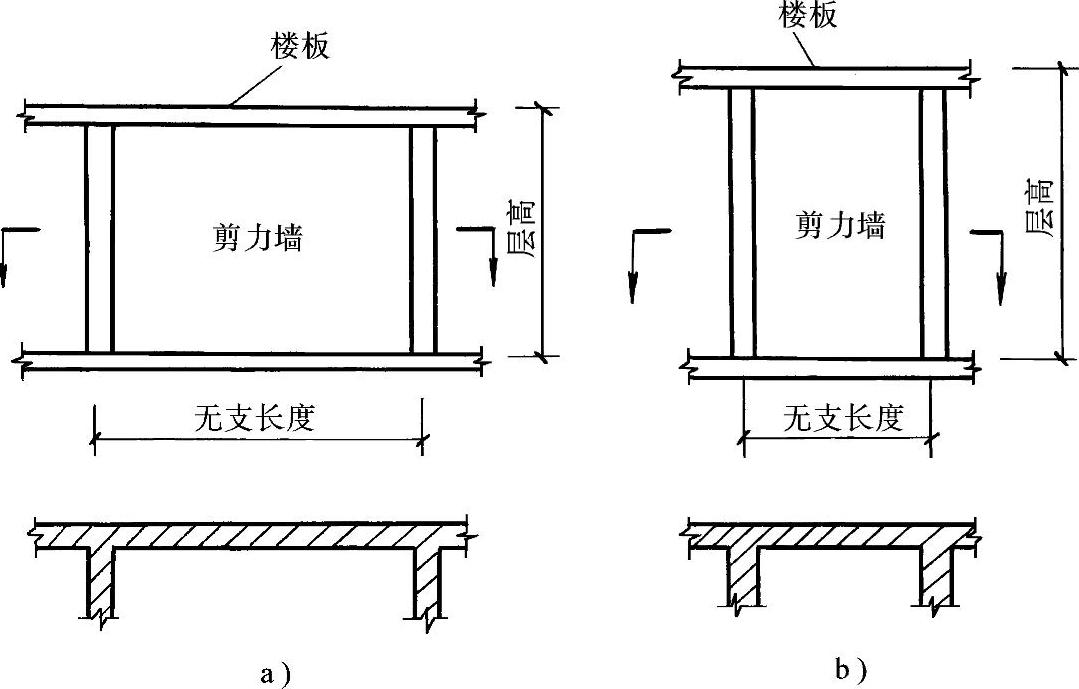

图7-25 与剪力墙最小厚度有关的支承情况
a）层高比无支长度小 b）无支长度比层高小(https://www.chuimin.cn)
表7-3 构造要求的剪力墙墙肢最小厚度
表中，H可取层高或剪力墙无支承长度二者中的较小值，h为层高。
在核心筒中分隔电梯井、管道井的墙，其墙肢厚度可适当减小，因为它们的无支长度都很小，但不应小于160mm。
