剪力墙平面内的剪切破坏有三种类型^[58]：

1）剪拉破坏，当抗剪的分布钢筋不足时，斜裂缝一旦出现，很快就形成一条主斜裂缝，混凝土沿斜裂缝劈裂而丧失承载能力，见图7-8a。

2）剪压破坏，当配置足够的抗剪钢筋时，由腹板内分布钢筋抵抗裂缝开展，随着裂缝加大，受压区减小，最后在压力及剪力作用下混凝土破碎而丧失承载能力，见图7-8b。

3）剪切滑移破坏，当截面上的剪应力过高时，即使配置了许多分布钢筋，但是在它们未充分发挥作用前，混凝土就被挤压破碎了，特别是在水平剪力反复作用下，交叉斜裂缝容易使腹板混凝土破碎，见图7-8c。

要防止剪力墙的脆性破坏，除了平面内的剪切破坏以外，还要防止剪力墙平面外错断。剪力墙平面外的错断往往是突然发生，而且可能在出现塑性铰后发生，由于剪力墙截面较薄，如果没有适当措施，在塑性铰部位的混凝土被裂缝削弱后，在较大的轴向压力下就可能出现平面外的错断，见图7-8d。

为防止上述脆性破坏，重点加强部位是剪力墙底部塑性铰区。措施是（加强的具体措施见7.3节）：

1）要求设计强剪弱弯的剪力墙，防止在钢筋受弯屈服以前出现剪拉和剪压破坏。

2）限制剪力墙截面的平均剪应力（剪压比）。

3）设计有翼缘的剪力墙（I、L、[、□等形状），避免设计一字形截面的剪力墙。

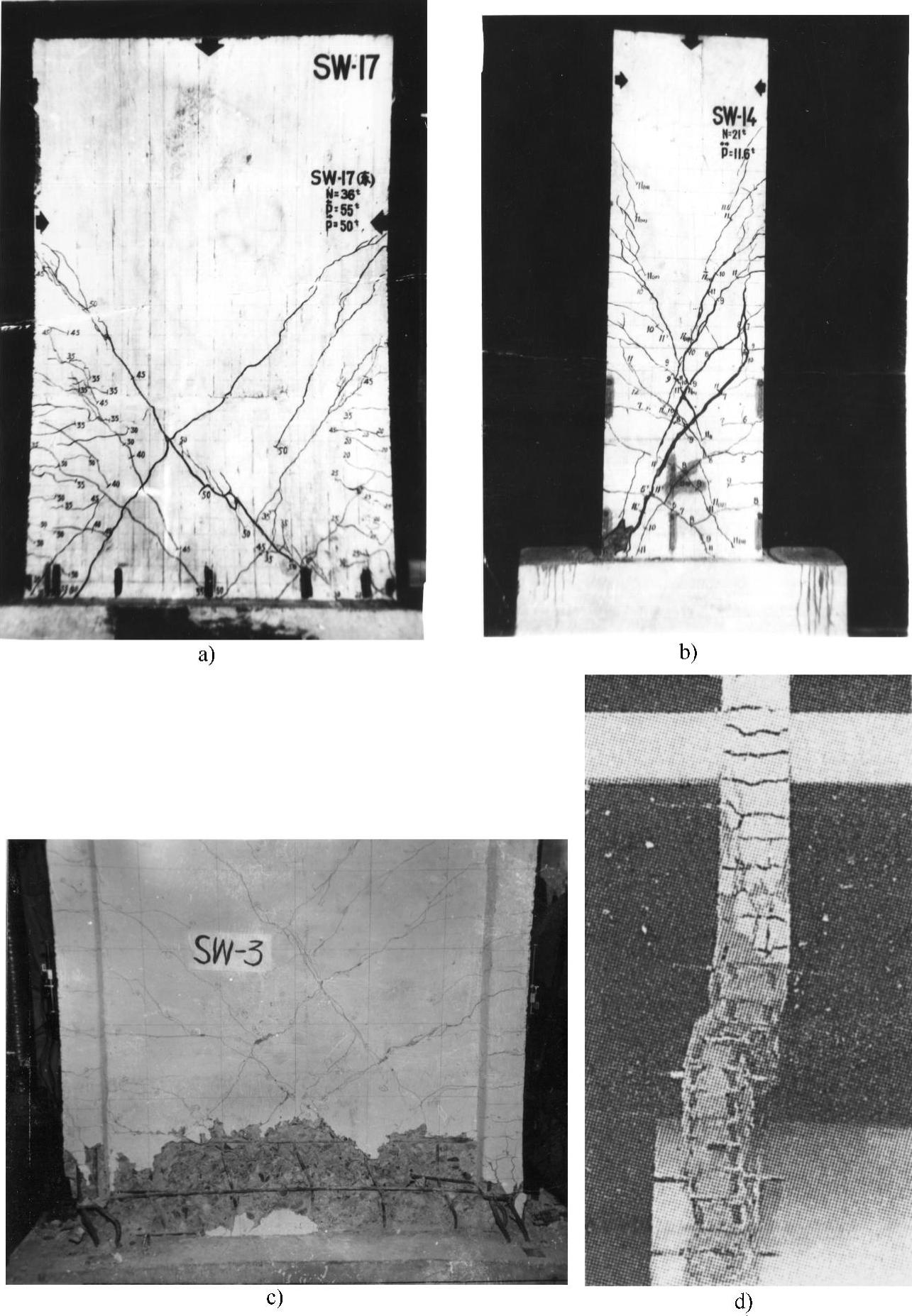

图7-8 剪力墙的剪切破坏和平面外错断

a）剪拉破坏 b）剪压破坏 c）剪切滑移破坏 d）平面外错断
