高层建筑框架梁的受压区高度与延性
【摘要】：图6-3 受拉钢筋配筋率对梁截面弯矩—曲率关系曲线的影响在适筋破坏的框架梁中，梁弯曲破坏的延性大小还有不同。实际上，影响梁的延性大小的主要因素是混凝土截面受压区高度ξ，减少受拉配筋，或配置受压钢筋，或采用T形截面及提高混凝土强度等级等，都能减小混凝土压区相对高度，都能增大梁的延性。图6-4是由试验结果整理得到的混凝土相对压区高度与延性的关系。

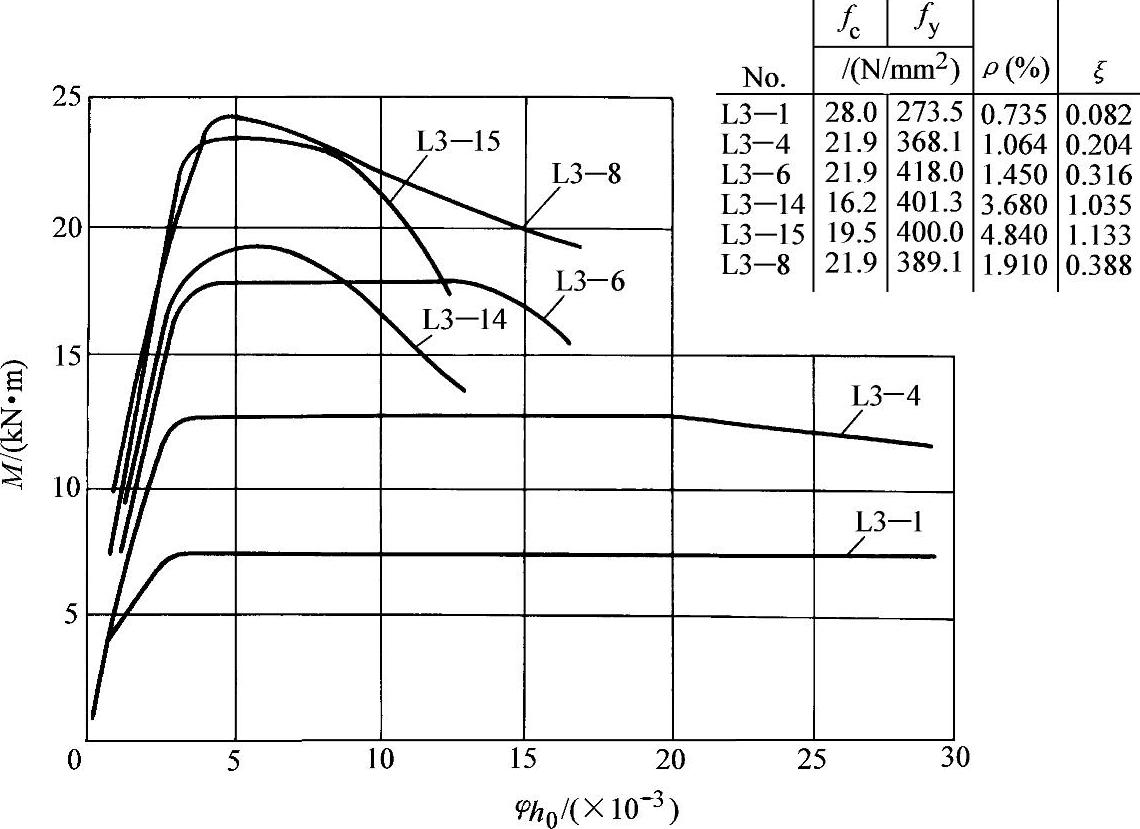

图6-3 受拉钢筋配筋率对梁截面弯矩—曲率关系曲线的影响（清华大学）
在适筋破坏的框架梁中，梁弯曲破坏的延性大小还有不同。图6-3是对受拉钢筋配筋率不同的梁进行试验得到的截面弯矩—转角曲线[48]，由试验可见，梁的受拉钢筋配筋率ρ越小，混凝土压区相对高度ξ（x/h0）也小，截面的塑性变形愈大。实际上，影响梁的延性大小的主要因素是混凝土截面受压区高度ξ，减少受拉配筋，或配置受压钢筋，或采用T形截面及提高混凝土强度等级等，都能减小混凝土压区相对高度，都能增大梁的延性。图6-4是由试验结果整理得到的混凝土相对压区高度与延性的关系。
图6-4 曲率延性比和截面受压区高度的关系（清华大学）
框架结构中，塑性铰应当首先出现在梁端部，抗震等级愈高的框架，要求梁的延性愈大，因此对梁端部截面受压区高度限制愈严，要求配置的受压钢筋数量也愈多，规范的要求是：
一级框架梁
As′/As≥0.5 （6-3b）
二、三级框架梁
As′/As≥0.3 （6-4b）
式中 x——混凝土受压区高度，计算x值时，应计入受压钢筋；
hb0——梁截面有效高度；
As，As′——梁端负弯矩时（塑性铰区）顶面受拉钢筋面积和底面受压钢筋面积。
一、二、三级框架梁塑性铰区以外的部位，四级框架梁和非抗震框架梁，只要求不出现超筋破坏，即满足式（6-1）的要求。
从以上分析可见，在延性框架中过多配置梁的受拉钢筋对延性不利（不宜在计算钢筋面积以外再加大配筋），过多的受拉钢筋一方面会减小梁的弯曲塑性铰延性，另一方面会加大屈服时相应的剪力。
