汽车发动机电控系统分类及控制内容
【摘要】：发动机电控系统的分类及控制内容，见表1.7。表1.7发动机电控系统的分类及控制内容续表（一）实施要求1.会使用举升机，会安装汽车保护套，掌握进入实习前的安全注意事项。任何一种电控系统，其主要组成都可分为信号输入装置、电子控制单元和执行元件三大部分。传感器的功用是采集控制系统所需的信号，并将其转换成电信号通过线路传输给ECU。执行元件是受ECU 控制，具体执行某项控制功能的装置。
发动机电控系统的分类及控制内容，见表1.7。

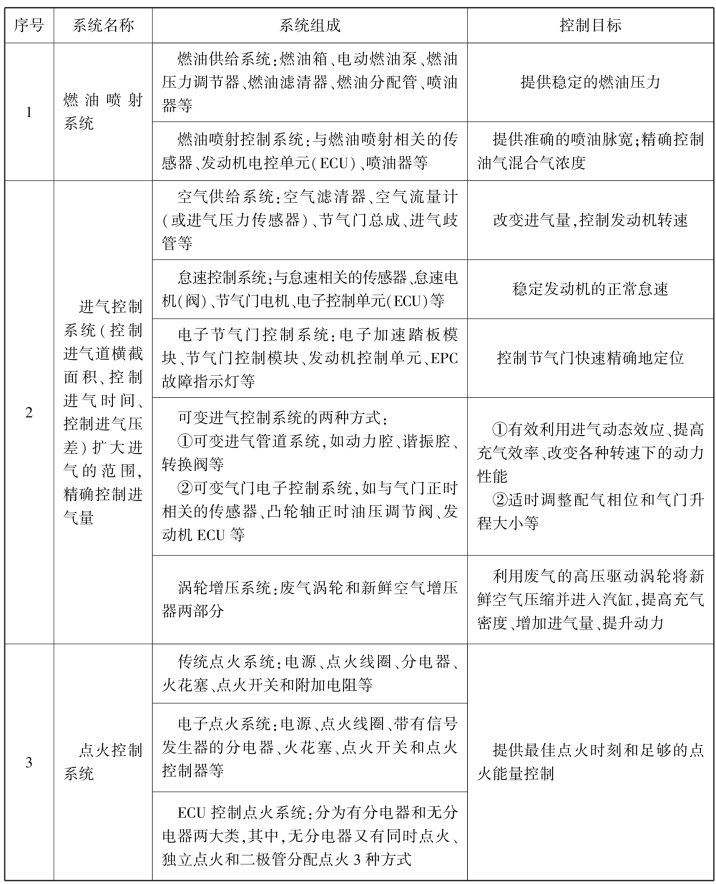

表1.7 发动机电控系统的分类及控制内容
续表
【任务实施】
（一）实施要求
1.会使用举升机，会安装汽车保护套，掌握进入实习前的安全注意事项。
2.认识整车发动机上的所有传感器、控制器和执行元件。
3.整车5 台，每台6～8 人，教材、手电筒、整车使用说明书、汽车维修手册及多媒体课件。
（二）实施步骤
1.安装整车防护套。
2.用整车使用说明书、汽车维修手册等查找零部件位置。
3.在整车上指出传感器、控制器和执行器的具体位置。
4.对传感器、控制器和执行器作进一步分析。
【项目小结】
任何一种电控系统，其主要组成都可分为信号输入装置、电子控制单元（ECU）和执行元件三大部分。信号输入装置即各种传感器。传感器的功用是采集控制系统所需的信号，并将其转换成电信号通过线路传输给ECU。电子控制单元是一种综合控制电子装置，其功用是给各传感器提供参考（基准）电压，接收传感器或其他装置输入的信号，并对所接收的信号进行存储、计算和分析处理，根据计算和分析的结果向执行元件发出指令。执行元件是受ECU 控制，具体执行某项控制功能的装置。
发动机控制ECU 的功能随车型而异，但都必须具有以下基本功能：
（1）为传感器提供标准2、5、9 V 或者12 V 电压，接收各种传感器和其他装置输入的信息，并将输入的信息转换为计算机所能接收的数字信号。
（2）储存该车型的特征参数和运算中所需的有关数据信息。
（3）确定计算输出指令所需的程序，并根据输入信号和相关程序计算输出指令数值。
（4）将输入指令信号和输出指令信号与标准值进行比较，确定并储存故障信息。
（5）向执行元件输出指令，或根据指令输出自身已储存的信息（如故障信息等）。
（6）自我修正功能（学习功能）。
在发动机集中控制系统中，执行元件主要有喷油器、点火器、怠速控制阀、巡航控制电磁阀、节气门控制电动机、废气再循环（EGR）阀、进气控制阀、二次空气喷射阀、活性炭罐排泄电磁阀、油泵继电器、风扇继电器、空调压缩机继电器、自诊断显示与报警装置、仪表显示器等。
【知识拓展】
未来汽车发展趋势
汽车第一个发展方向是新能源化。2014 年上半年，中国新能源汽车产量为20 692 辆，与上年同期相比增长251.61%，而销量也同样惊人，与上年同期相比增长242.72%；而在2015年，我国新能源汽车呈现持续爆发式增长，产量为37.9 万辆，同比增长3.5 倍。我国也成为全球最大的新能源汽车增量市场。中国汽车工业协会对外发布的数据显示，2016 年新能源汽车生产51.7 万辆，销售50.7 万辆，比2015 同期分别增长51.7%和53%。其中，纯电动汽车产销分别完成41.7 万辆和40.9 万辆，比2015 同期分别增长63.9%和65.1%；插电式混合动力汽车产销分别完成9.9 万辆和9.8 万辆，比2015 同期分别增长15.7%和17.1%。在5 年全国新能源汽车将达500 万辆保有量的政策目标的预期之下，预计到2020 年前新能源汽车产量将会保持40%的年复合增速。为何大家都心急火燎地研究新能源车型？除了市场因素，还有国家下达的2020 年车企燃油限值油耗要达到5.0 L/100 km 标准的硬性规定。
第二个发展方向是智能化，也就是比较高端的无人驾驶技术。在汽车制造商眼里，未来的汽车不需要人去驾驶，汽车上装有相当于汽车的“眼睛”“大脑”和“脚”的电视摄像机、电子计算机和自动操纵系统之类的装置。这些装置都装有非常复杂的计算机程序，所以这种汽车能和人一样“思考”“判断”“行走”，可以自动启动、加速、刹车，也可以自动绕过地面障碍物。
第三个发展方向是互联网化。除了必要的地图大数据之外，车载系统可以通过强大的云计算来不断学习和记忆用户的驾驶路线和习惯，可在出现道路关闭或拥堵状况时提前通知用户并建议新的路线。互联网汽车的另一个关键点就是整车智能，包括车辆信息的全面互联化、驾驶信息、电器控制等，让汽车成为一个移动的智能终端。它还能预判用户生活中的各类需求，为用户推送专属音乐，在汽车快没油时提醒并推送最近的加油站等。
随着汽车电子化和集成化的发展，发动机电子控制已成为必然趋势。汽车发动机电控技术在给发动机带来控制的精确性、系统的稳定性、燃油消耗的经济性和排放的环保性等优点的同时，也给发动机故障诊断带来了复杂性，作为从事汽车行业的一名高技能从业人员，应该时刻关注汽车的发展动向，无论技术如何发展，都应跟上新技术潮流，适应新的技术。
