ECU（ECM/PCM）原理与维修
【摘要】：ECU 按照设定的程序对传感器信号进行分析计算，用于在发动机整个工作范围内控制最优的燃油喷射量、喷射时刻、点火时刻、怠速稳定、废气排放等，保证发动机在运行中维持最佳的动力性、经济性和排放性能。图1.2电子控制单元及电控系统结构电子控制单元对ECU 外部的输入信息进行处理，并根据已设定好的运行策略（即程序）进行输出动作。
ECU 按照设定的程序对传感器信号进行分析计算，用于在发动机整个工作范围内控制最优的燃油喷射量、喷射时刻、点火时刻、怠速稳定、废气排放等，保证发动机在运行中维持最佳的动力性、经济性和排放性能。
电控系统以电子控制单元为核心，以计算机的供电电源和搭铁为必要的工作条件，并外接输入设备（传感器）、输出设备（执行器）、必要的导线连接、总线接口、诊断接口等为外部信息输入输出设备和接口的智能控制系统。以电子控制单元为核心的电控系统结构如图1.2所示。

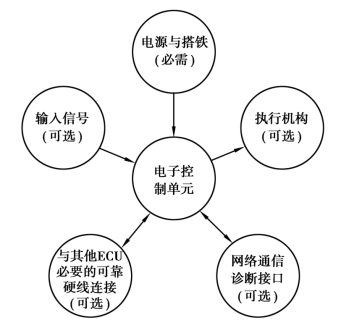

图1.2 电子控制单元及电控系统结构
电子控制单元对ECU 外部的输入信息进行处理，并根据已设定好的运行策略（即程序）进行输出动作。电控系统的特点如下：
①输入信息：包括传感器信息、总线信息、电源信号、诊断信息等。
②输出动作：包括执行器动作、总线信息、电源信号、诊断信息等。
输入、输出的共同点是采用电信号。
电控系统与人的相似之处如下：
通过眼睛、鼻子、四肢等感知（传感器）→通过神经系统传输嗅觉、听觉、触觉等（导线）→大脑处理（计算机）→通过神经系统传输动作信号→要吃饭、睡觉、拿书等→吃饭、睡觉、拿书（执行元件）。
一个电控系统需要正常工作，首先必须要有足够的电能（工作电压正常）；其次必须要有足够准确的信息来源（传感器工作正常，传感器相关线束正常）；最后要有正常的输出设备及连接设备的线束。如果所有的硬件及环境正常，则程序的正确性是整个系统工作是否正常的关键。
