高速铁路车地间多跳通信技术

【摘要】:考虑高铁场景下,基于IRS辅助的空间调制下行传输系统。图7.1智能表面辅助的高铁空间调制系统图将调制载波信号从基站端发射至车载接收端有两条路径,分别为基站端直接传至高铁车载接收端,其信道服从空时相关的莱斯分布,与第4章中所用的衰落一致;另外一条路径为经过IRS反射之后到达车载接收端,可以分为两段,第一段为莱斯衰落,第二段需要将空时相关性、IRS反射相位等综合考虑。

考虑高铁场景下,基于IRS辅助的空间调制下行传输系统。如图7.1所示,将基站或者无线接入点(Access Point,AP)置于高铁轨旁,其作为发射端配备有Nt根发射天线,传输的数据s采用M阶QAM调制,满足为传输数据符号的功率。同时,在距离基站10m的高铁轨旁布置一个IRS或者将IRS附在高铁车窗之上,其装备有N个能够调整反射波相位的可重构天线单元。轨旁布置和车窗放置的区别在于智能表面相对于车载终端是静止还是移动,即需要考虑IRS反射的传播路径在第一段还是第二段受高速移动性的影响。

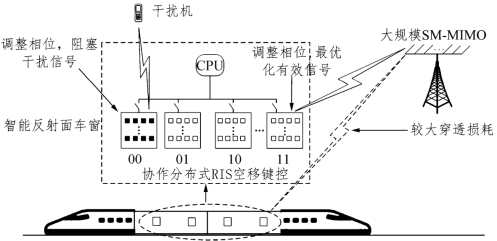

图7.1 智能表面辅助的高铁空间调制系统图

将调制载波信号从基站端发射至车载接收端有两条路径,分别为基站端直接传至高铁车载接收端,其信道服从空时相关的莱斯分布,与第4章中所用的衰落一致;另外一条路径为经过IRS反射之后到达车载接收端,可以分为两段,第一段为莱斯衰落,第二段需要将空时相关性、IRS反射相位等综合考虑。其可以分为直视路径LoS和非视距路径NLoS,NLoS信号经过智能表面的反射后与LoS信号同时到达车载接收端。车载接收端配备有a根天线,其中Nr根作为空间调制接收天线,其接收端接收到的信号可以表示为

其中,P为发射信号功率;h1与g2分别为基站端到IRS与基站端到高铁之间的信道系数,由于IRS相对基站位置固定,可以认为h1是普通莱斯信道,而g2可以表示为公式(4.7)的空时相关莱斯信道;g1为IRS与高铁之间的瑞利信道;Ψ为N×N相移矩阵且Ψ=diag{θ},其中,,θi∈[0,2π)代表第i个反射单元的相移角度,x为具有单位能量的归一化发射信号,n为均值为0、方差为N0的复高斯随机变量

设基站发射端发射波长为λ的调制载波给速度为v的高铁,通过基于几何方法的随机建模[39],可以将上述高铁混合信道简化为到达角为εLoS∈[0,π)的直视路径gLoS和经过IRS反射到达角为εNLoS∈[0,π)的散射多径,则高铁信道可以表示为

其中,为接收端最大多普勒频移;φi=Δφii对应IRS单元重构之后的相位,Δφi为经过天线选择后IRS动态优化的调整相位。
