接下来给出了在毫米波中继系统中的仿真结果,以说明所提出的中继混合预编码设计的性能。轨旁源节点、中继节点和目的节点分别配置Ns=144、Nr=64和Nd=36根天线。为简单起见,中继节点的发射器和接收器端使用相同数量的天线和相同数量的RF链。天线阵列Dr和Dl之间的角度Θ与距离均为零,以获得最显著的增益并减少其他因素的影响。假设噪声方差等于1,即

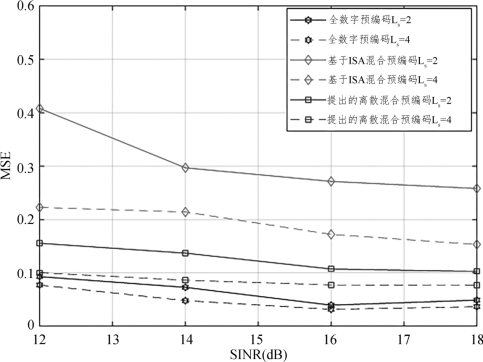

图6.2比较了所提出的基于ADMM的算法和其他迭代算法之间的优化MSE性能,其中RF链的数目=8。假设信源和目的地采用全数字预编码,该预编码由文献[74]中的算法实现,并选择以最小均方误差为目标的迭代算法进行比较。通过观察可以明显看出,所提出的基于ADMM的混合预编码MSE性能相比基于ISA的混合预编码的MSE性能更接近于全数字预编码方案,证明了所提出算法的有效性。此外,在传输更多数据流时,在合理的迭代数目内基于ADMM的算法可以实现MSE收敛。
图6.2 所提算法与其他算法的MSE性能比较
由于完美信道为非完美信道下更能展现算法性能的一个特例情况,因此首先对于完美信道下的中继混合预编码设计进行仿真分析。选择基于SVD分解的全数字预编码设计作为仿真中比较的上界,并与基于OMP的迭代算法和基于CDM的算法进行了比较。特别地,后一种算法是针对没有中继节点的系统提出的,因此我们将其扩展到全双工中继系统进行比较。

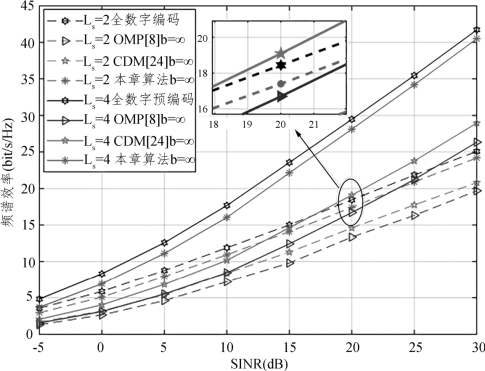

图6.3针对SINR比较了具有全分辨率PSs的不同预编码算法的SE性能。通过观察,基于无限分辨率PSs的混合结构的SE接近全数字,数据流的增加带来了性能的提升。特别是与基于CDM算法和基于码本选择的OMP算法相比,由ADMM算法设计的混合预编码结构可以获得更好的SE性能。
图6.3 全分辨率移相器下不同中继预编码算法的SE性能比较
图6.4显示了在不同的量化预编码方案和不同的数据流数目下,PSs的分辨率对SE的影响。可以看出,在实现低分辨率PSs时,该算法仍能获得令人满意的性能。值得注意的是,本文提出的中分辨率PSs算法与基于CDM的同分辨率PSs算法相比,具有良好的性能和有效性。此外,采用该算法中结构最简单的单分辨PSs算法的性能明显优于其他高分辨率PSs算法。

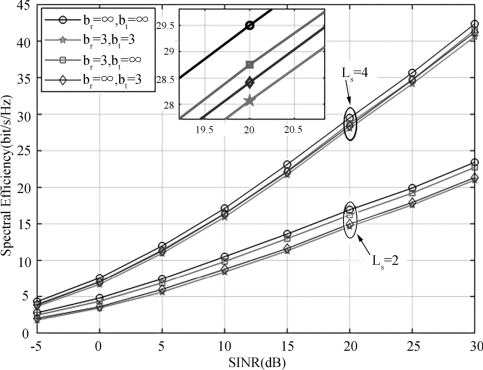

图6.5为使用不同数量的数据流Ls时,比较中继节点的接收器和发送器使用不同量化比特移相器时的SE随SNR变化曲线。可以观察到,由于预编码矩阵的求解顺序不同,相同数据流的发射机的低分辨率量化具有更高的性能损失。尤其是在量化接收机的基础上对发射机进行优化,通过迭代求解将量化误差降低到较低的水平,但在后续的变量中仍会增加少量的性能损失。数据流的增加会影响整体性能的提高,包括接收机或发射机,但不会对单边产生具体影响。
图6.4 采用不同量化精度移相器的不同算法间SE性能比较
图6.5 中继接收与发送采用不同量化位时SE随SNR变化曲线

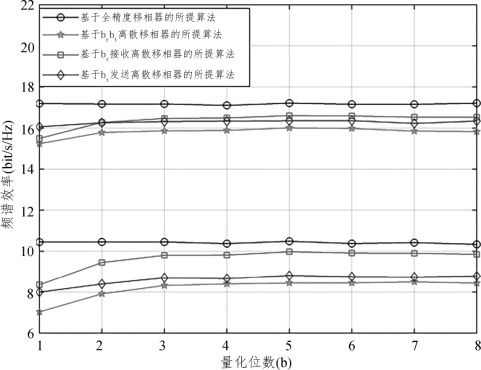

图6.6所示研究了不同分辨率的PSs对所提出算法的SE值的影响,展示了在SINR=20dB的情况下,整个可能的分辨率范围内的性能。可以发现,提高PSs的分辨率可以减小全分辨率结构和离散分辨率结构之间的SE差。当PSs的分辨率由单分辨率提高到双分辨率时,SE值显著增加。然而,当PSs具有更大的量化比特(例如b>5)时,进一步提高PSs的分辨率对提高SE没有很大帮助。另外,尽管使用了低分辨率PSs,但是增加数据流的数量可以显著地提高SE并降低接收机和发射机的量化损耗。
图6.6 中继接收与发送采用不同量化位时SE随量化位数变化曲线
图6.7显示了利用不同分辨率PSs时的EE性能。可以看出,EE随峰值先增大后减小,其中顶点值出现在约10dB的SINR值附近,而不是所选SINR范围内的最大值。另外,具有3位分辨率PSs的体系结构具有更好的EE,而具有1位分辨率PSs的体系结构性能较差。这是因为与3位分辨率的情况相比,具有1位分辨率PSs的可实现SE的退化是显著的。特别地,由于功耗同步降低,EE随着量化分辨率的降低而增加,超过3比特。这意味着通过选择较低分辨率的PSs可以获得更好的EE。值得注意的是,由于混合结构减少了使用最大功率消耗的射频链,因此具有全精度PSs的混合预编码系统仍然比全数字结构具有更好的EE。
图6.7 采用不同量化位数移相器时系统EE随SINR变化曲线
接下来,进一步考虑具有估计误差的非完美信道情况,以验证所提出算法的有效性。其中各个节点的配置与完美信道中的配置相同,并假设ϱsr=ϱrd=ϱ,sr=
rd=
和ςsr=ςrd=ς。

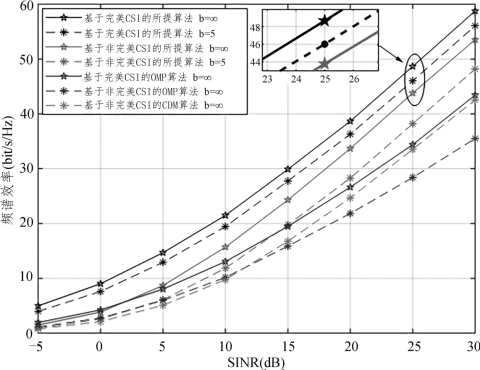

在图6.8中,我们展示了所提出的具有全分辨率PSs和量化分辨率PSs的ADMM算法在不完全CSI下的SE性能,其中=0.6,ϱ=0.4,ς=0.3[67],并同时比较了具有全分辨率PSs的OMP和CDM算法。可以看出,在不同的信噪比条件下,本章所提算法在不同的信噪比下均能获得较好的量化性能。但是,由于在估计误差下的模拟预编码量化运算,非完美CSI下的SE性能比理想CSI下的性能差。因此,当移相器的量化位数不能继续提升时,可以使用更全面的信道参数作为性能改进的重点。

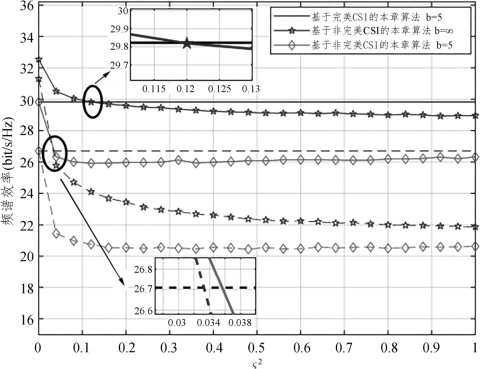

图6.9显示了SE性能与ς的对比,以说明在不同的PSs分辨率下,估计误差对系统性能的影响,其中=0.6,ϱ=0.4。可以清楚地看到,随着估计误差的逐渐增大,系统性能在急剧下降后趋于平稳,性能下降主要集中在小于0.2的范围内。这一现象揭示了一个有趣的事实,即当天线数量固定时,较差的信道参数不会导致更高的性能损失。在这种情况下,由于系统结构对估计误差的敏感性逐渐降低,信道估计的优化是低优先级的。因此,在计算资源有限的情况下,准确地选择需要优化的焦点变量就显得尤为重要。另外,天线尺度的增大进一步降低了系统对估计误差的敏感性。
图6.8 非完美CSI下不同算法性能比较曲线
图6.9 非完美CSI下量化PSs和全精度PSs随估计误差变化曲线

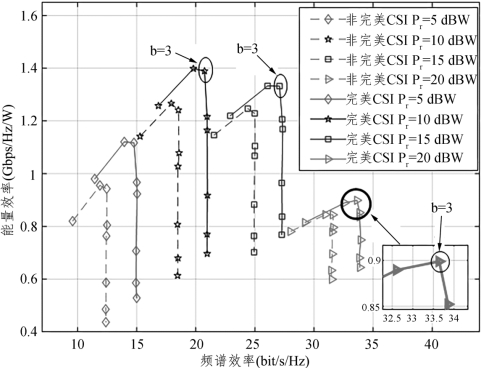

图6.10说明了在不完全CSI和完全CSI下,实现的SE和EE的权衡,其中移相器的量化精度逐渐提高。从图6.10中可以清楚地观察到,对于具有不同发射功率的混合预编码结构,这种折中具有相似的行为,即随着SE的增加,EE逐渐增加到峰值(ω=0),然后迅速降低。此外,量化精度的轻微降低可导致EE的极大改善,但当SE超过顶点时(例如,b=3,ω=1)SE没有显著改善。不幸的是,较低的EE仍然是使用高分辨率PSs的一个缺点,但是可以通过增加传输功率来补偿。请注意,最佳EE性能只能在特定参数下实现,而不是不断增加传输功率。另一方面,在不完全CSI条件下,无论SE还是EE,总体性能都与完美条件下的性能有相同的折中趋势,但比完美条件下的性能差。
图6.10 不同CSI下SE与EE间权衡曲线
