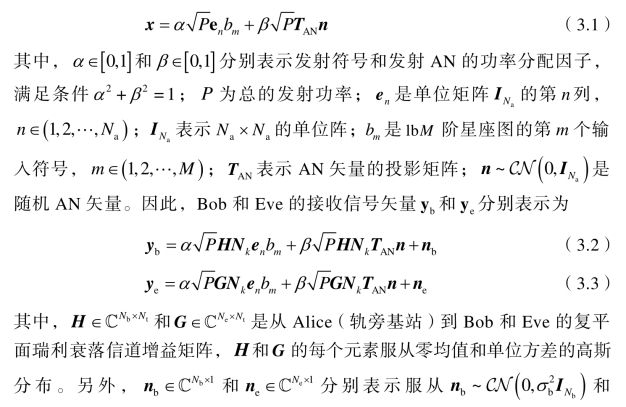

【摘要】：如图3.1所示，考虑在高铁SM-MIMO系统中，大规模SM-MIMO发射端配备了Nt根发射天线，合法接收者Bob具有Nb根接收天线，非法窃听者Eve具有Ne根接收天线。a位用于从M进制信号星座图中选择幅度相位调制符号。图3.1高铁大规模SM-MIMO系统框图人工噪声和符号需要分别进行调制，并通过天线选择算法分配给激活的天线。发射端激活第n根天线发送的信号矢量记为x，类似于文献[159]中的安全SM系统保密传输模型，引入人工噪声后的发射信号可以表示为

如图3.1所示，考虑在高铁SM-MIMO系统中，大规模SM-MIMO发射端配备了Nt根发射天线，合法接收者Bob具有Nb根接收天线，非法窃听者Eve具有Ne根接收天线。当Nt不是2的整数次幂时，必须从Nt根发射天线中选择根天线负责发射调制符号，以将信息比特全部映射到天线索引序号，lb为log2的简写。根据排列组合的知识，发射端总共有 pagenumber_ebook=47,pagenumber_book=40 种组合模式，记为ψ={ψ1，…，ψk，…ψL}，其中ψk表示所有天线组合中的第k种组合。在每个时隙中，信息位被分为两部分，包含a位和b位。b位用于从发射天线中选择一个激活的天线，通过调制将信息映射为天线的序号。a位用于从M进制信号星座图中选择幅度相位调制符号。可以得到，频谱效率为每通道lbNaM=a+b位，其中lbNa位用来选择激活天线，其余lbM位用来选择星座符号。
